买之前，在Df商城一看见这张图，就喜欢上了她。一见钟情！

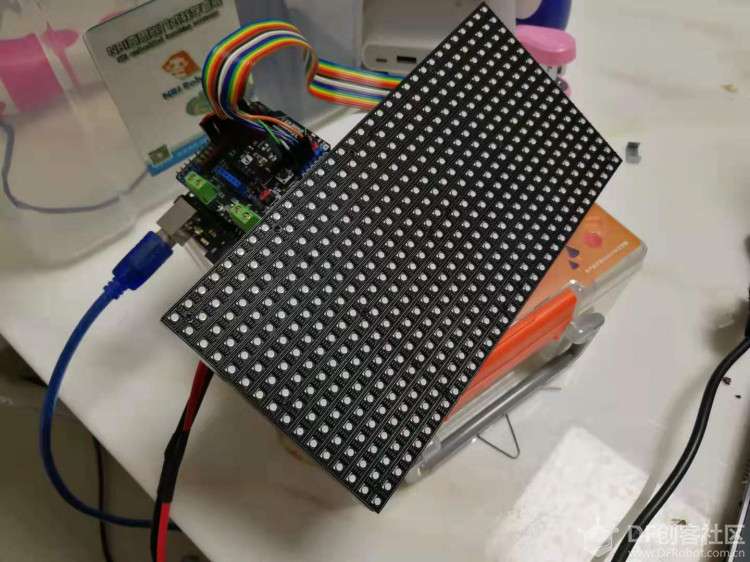

32x16 RGB LED矩阵屏幕 *进阶使用*图1

不错，不错。

    言归正传：首先通过DF官网学习一下如何使用。https://wiki.dfrobot.com.cn/_SKU_DFR0471_32x16_RGB_LED_Matrix_-_6mm_pitch
【第一关】 按照引脚说明连接好硬件

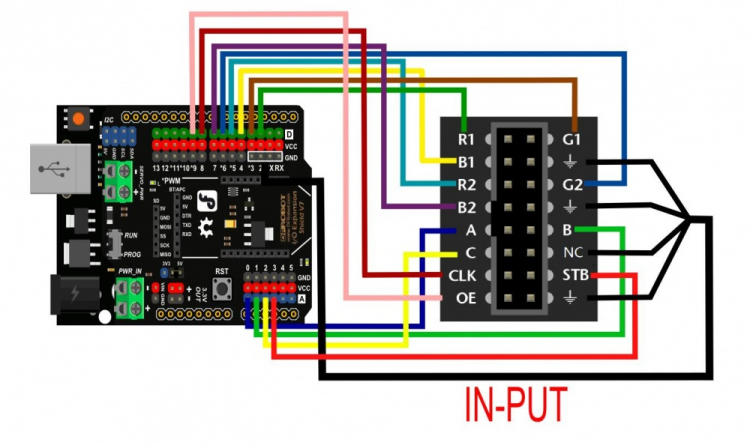

    看看下图就知，有多让人烦：
32x16 RGB LED矩阵屏幕 *进阶使用*图2

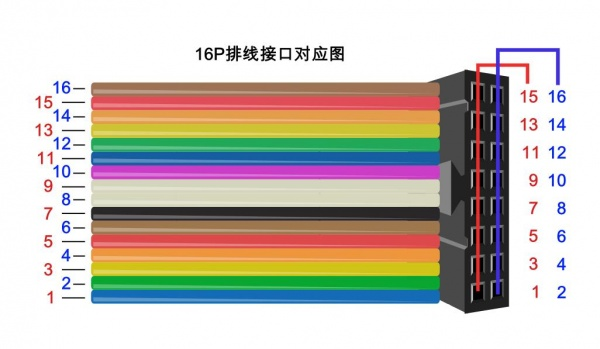

还有这个：

32x16 RGB LED矩阵屏幕 *进阶使用*图3

一定要擦亮眼睛，仔细再仔细，我错了好几次(哭)

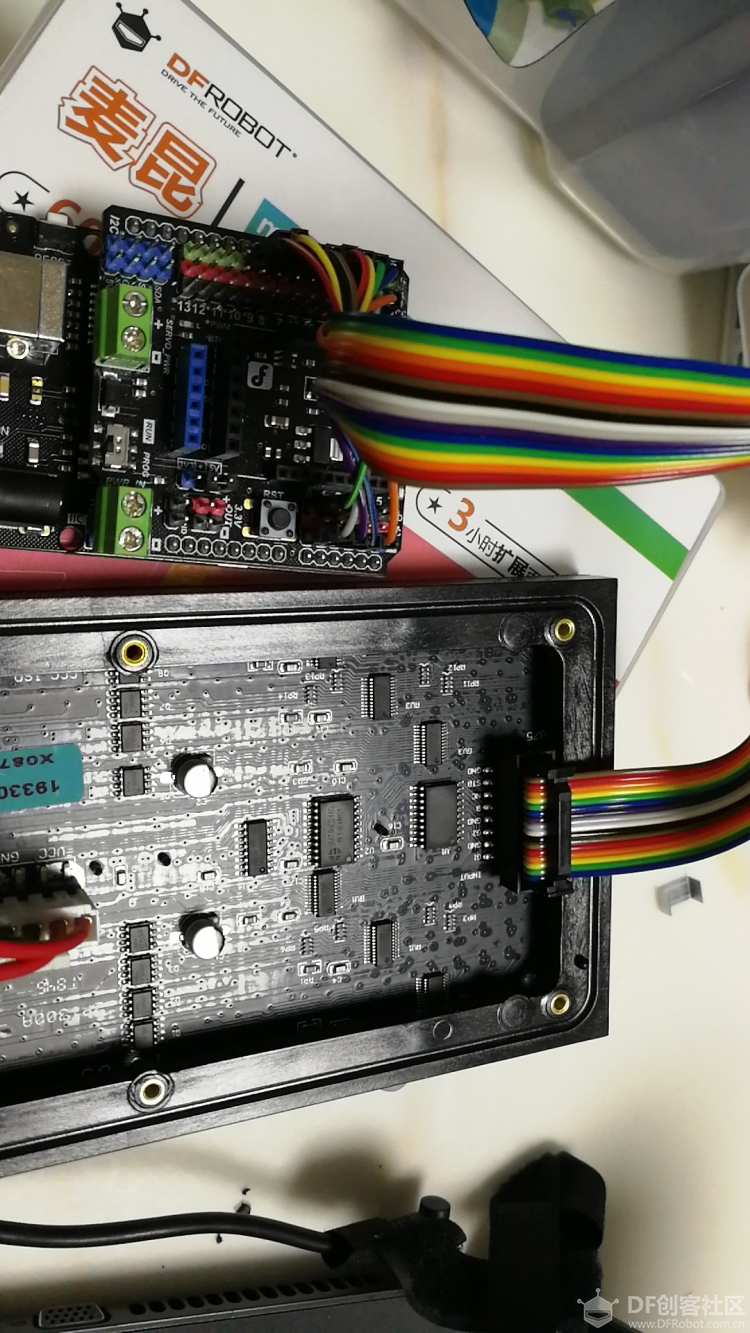

32x16 RGB LED矩阵屏幕 *进阶使用*图4

【第二关】安装所需库文件（这个简单），但我还研究了半天“如何安装”！！！！！

【第三关】显示内容

  教程里给了两个“样例代码”，很好！一个劲的刷屏，又是圆，又是方，变换颜色，显示英文、数字，好看！

  重点来了，汉字了，怎么没有如何显示汉字？？？

【第四关】显示一个汉字

点阵屏，当然是一个点一个点去点亮，把汉字取模。如“宋”：{0x12 ,0x10 ,0x9 ,0x10 ,0x9 ,0x20 ,0x7f ,0xfe ,0x40 ,0x2 ,0x80 ,0x14 ,0x1f ,0xf8 ,0x10 ,0x10 ,0x11 ,0x10 ,0x11 ,0x10 ,0x11 ,0x90 ,0x12 ,0x90 ,0x12 ,0x90 ,0x4 ,0x84 ,0x8 ,0x84 ,0x70 ,0x7c}

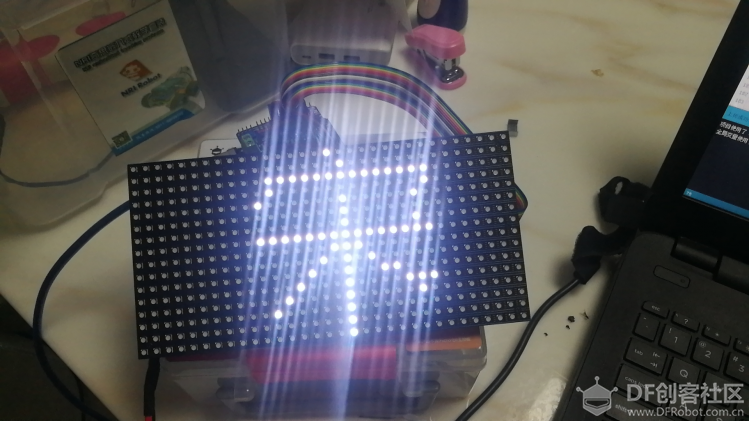

32x16 RGB LED矩阵屏幕 *进阶使用*图5

[/url]
  1. <blockquote> #include <Adafruit_GFX.h>   // Core graphics library
复制代码

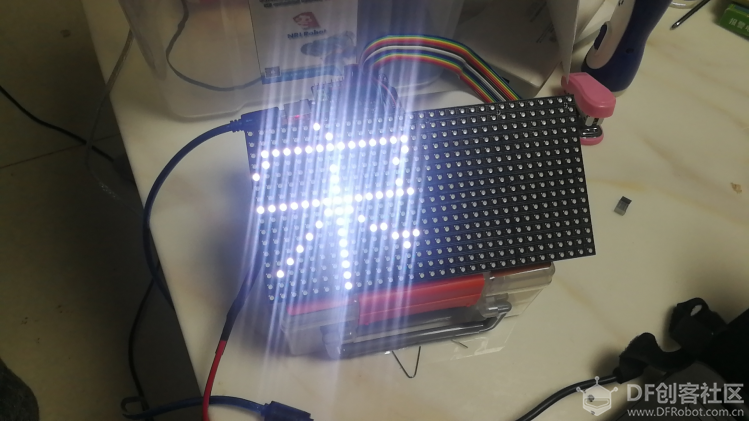

32x16 RGB LED矩阵屏幕 *进阶使用*图6

【第五关】显示两个汉字


  1. <blockquote> #include <Adafruit_GFX.h>   // Core graphics library
复制代码

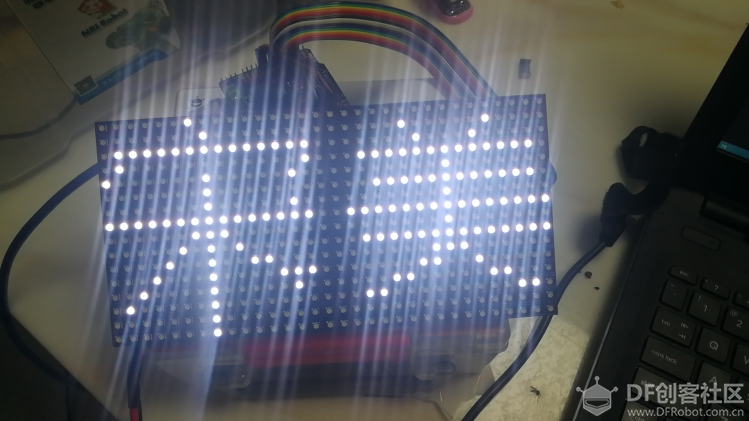

32x16 RGB LED矩阵屏幕 *进阶使用*图7

(手机拍出来这个效果……)

【第六关】一个汉字走起来


  1.

  2. int str[1][32]={0x2 ,0x0 ,0x1 ,0x0 ,0x7f ,0xfe ,0x40 ,0x2 ,0x81 ,0x4 ,0x1 ,0x0 ,0x1 ,0x4 ,0xff ,0xfe ,0x3 ,0x80 ,0x5 ,0x40 ,0x9 ,0x30 ,0x11 ,0xe ,0x21 ,0x4 ,0x41 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0};

  3. int ma[8]={128,64,32,16,8,4,2,1};

  4.

  5. void led3(){

  6.   int i,j,a,n,m;

  7.   n=0;

  8. for(m=31;m>=-15;m--){

  9. for(i=0;i<32;i++)

  10.   {

  11.     for(j=0;j<8;j++){

  12.       a=(str[0][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  13.       if(a==1){//对应位为1，点亮

  14.           matrix.drawPixel(n+m,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  15.       }

  16.       n=n+1;

  17.       if(n==16){//16*16每过16列，换行，列号从0开始

  18.           n=0;

  19.       }

  20.

  21.     }

  22.    }

  23.    delay(100);

  24.    matrix.fillScreen(matrix.Color333(0, 0, 0));

  25. }

  26. }
复制代码


32x16 RGB LED矩阵屏幕 *进阶使用*图832x16 RGB LED矩阵屏幕 *进阶使用*图9

【第七关】多个汉字走起来



  1.

  2. int num=7;

  3. int str[7][32]={{0x2 ,0x0 ,0x1 ,0x0 ,0x7f ,0xfe ,0x40 ,0x2 ,0x81 ,0x4 ,0x1 ,0x0 ,0x1 ,0x4 ,0xff ,0xfe ,0x3 ,0x80 ,0x5 ,0x40 ,0x9 ,0x30 ,0x11 ,0xe ,0x21 ,0x4 ,0x41 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0},

  4. {0x00,0x00,0x08,0x20,0x04,0x40,0x7f,0xfc,0x01,0x00,0x3f,0xfc,0x01,0x00,0xff,0xfe,0x01,0x00,0x7f,0xfe,0x03,0x80,0x06,0x40,0x18,0x30,0x60,0x0c,0x00,0x00,0x00,0x00},

  5. {0x00,0x00,0x10,0x40,0x10,0x40,0x17,0xfc,0x20,0x40,0x20,0x40,0x67,0xfe,0x60,0x00,0x20,0x40,0x20,0x40,0x27,0xfc,0x20,0x40,0x20,0x40,0x27,0xfe,0x00,0x00,0x00,0x00},

  6. {0x1 ,0x0 ,0x40 ,0x84 ,0x2f ,0xfe ,0x0 ,0x80 ,0x1 ,0x0 ,0x1 ,0x10 ,0xe2 ,0x10 ,0x27 ,0xe0 ,0x20 ,0x48 ,0x20 ,0x48 ,0x20 ,0x90 ,0x25 ,0x20 ,0x2a ,0x50 ,0x30 ,0x88 ,0x23 ,0x4 ,0xc ,0x4},{0x0 ,0x0 ,0x8 ,0x18 ,0x7b ,0xe0 ,0x48 ,0x40 ,0x48 ,0x48 ,0x4f ,0xfc ,0x79 ,0x50 ,0x49 ,0x54 ,0x4f ,0xfe ,0x79 ,0x50 ,0x49 ,0x50 ,0x49 ,0x50 ,0x4f ,0xfc ,0x78 ,0x40 ,0x48 ,0x50 ,0x3 ,0xf8},

  7. {0x12 ,0x10 ,0x9 ,0x10 ,0x9 ,0x20 ,0x7f ,0xfe ,0x40 ,0x2 ,0x80 ,0x14 ,0x1f ,0xf8 ,0x10 ,0x10 ,0x11 ,0x10 ,0x11 ,0x10 ,0x11 ,0x90 ,0x12 ,0x90 ,0x12 ,0x90 ,0x4 ,0x84 ,0x8 ,0x84 ,0x70 ,0x7c},

  8. {0x0 ,0x0 ,0x7f ,0xf8 ,0x0 ,0x10 ,0x0 ,0x20 ,0x0 ,0x40 ,0x1 ,0x80 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x5 ,0x0 ,0x2 ,0x0}};

  9.

  10. int ma[8]={128,64,32,16,8,4,2,1};

  11.

  12.

  13. void led4(){

  14.   int i,j,a,n,m,k;

  15.   n=0;

  16. for(m=31;m>=-num*16;m--){

  17. for(i=0;i<32;i++)

  18.   {

  19.     for(j=0;j<8;j++){

  20.       for(k=0;k<num;k++){

  21.       a=(str[k][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  22.       if(a==1&&n+m+k*16>=0&&n+m+k*16<=31){//对应位为1，点亮

  23.           matrix.drawPixel(n+m+k*16,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  24.        }

  25.       }

  26.       n=n+1;

  27.       if(n==16){//16*16每过16列，换行，列号从0开始

  28.           n=0;

  29.       }

  30.

  31.     }

  32.    }

  33.    delay(100);

  34.    matrix.fillScreen(matrix.Color333(0, 0, 0));

  35. }

  36. }

复制代码

最终显示内容，就不给看图片，你可以自己测试一下！



还有个倒计时牌：


  1. void time1(int a,int b){//a为倒计时初如值，本例程最大为100，b为每次延时时间，单位毫秒。

  2.   int i;

  3.   i=a;

  4.   while(1){

  5.   i=i-1;

  6.   // draw some text!

  7.   matrix.setCursor(5, 0);   // start at top left, with one pixel of spacing

  8.   matrix.setTextSize(2);    // size 1 == 8 pixels high

  9.   char output[7] = {0};

  10.   sprintf(output,"%d",i);

  11.   // print each letter with a rainbow color

  12.   matrix.setTextColor(matrix.Color333(3,6,3));

  13.   matrix.print(output);

  14. if(i==0){

  15.   i=a;

  16. }

  17.   delay(b);

  18.   matrix.fillScreen(matrix.Color333(0, 0, 0));

  19.   }

  20.

  21. }

复制代码



【完整代码】
  1. /***************************************************

  2. *

  3. * For 32x16 RGB LED matrix.

  4. *

  5. * @author lg.gang

  6. * @version  V1.0

  7. * @date  2016-10-28

  8. *

  9. * GNU Lesser General Public License.

  10. * See <http://www.gnu.org/licenses/> for details.

  11. * All above must be included in any redistribution

  12. * ****************************************************/

  13.

  14. #include <Adafruit_GFX.h>   // Core graphics library

  15. #include <RGBmatrixPanel.h> // Hardware-specific library

  16.

  17. #define CLK 8  // MUST be on PORTB! (Use pin 11 on Mega)

  18. #define LAT A3

  19. #define OE  9

  20. #define A   A0

  21. #define B   A1

  22. #define C   A2

  23. RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

  24. //http://www.lixin.me/wordmodel/此网站可汉字取字模，也可用Mind+通过扩展添加oled,显示汉字，在“自动生成”处看此汉字字模

  25. int num=7;

  26. int str[7][32]={{0x2 ,0x0 ,0x1 ,0x0 ,0x7f ,0xfe ,0x40 ,0x2 ,0x81 ,0x4 ,0x1 ,0x0 ,0x1 ,0x4 ,0xff ,0xfe ,0x3 ,0x80 ,0x5 ,0x40 ,0x9 ,0x30 ,0x11 ,0xe ,0x21 ,0x4 ,0x41 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0},

  27. {0x00,0x00,0x08,0x20,0x04,0x40,0x7f,0xfc,0x01,0x00,0x3f,0xfc,0x01,0x00,0xff,0xfe,0x01,0x00,0x7f,0xfe,0x03,0x80,0x06,0x40,0x18,0x30,0x60,0x0c,0x00,0x00,0x00,0x00},

  28. {0x00,0x00,0x10,0x40,0x10,0x40,0x17,0xfc,0x20,0x40,0x20,0x40,0x67,0xfe,0x60,0x00,0x20,0x40,0x20,0x40,0x27,0xfc,0x20,0x40,0x20,0x40,0x27,0xfe,0x00,0x00,0x00,0x00},

  29. {0x1 ,0x0 ,0x40 ,0x84 ,0x2f ,0xfe ,0x0 ,0x80 ,0x1 ,0x0 ,0x1 ,0x10 ,0xe2 ,0x10 ,0x27 ,0xe0 ,0x20 ,0x48 ,0x20 ,0x48 ,0x20 ,0x90 ,0x25 ,0x20 ,0x2a ,0x50 ,0x30 ,0x88 ,0x23 ,0x4 ,0xc ,0x4},

  30. {0x12 ,0x10 ,0x9 ,0x10 ,0x9 ,0x20 ,0x7f ,0xfe ,0x40 ,0x2 ,0x80 ,0x14 ,0x1f ,0xf8 ,0x10 ,0x10 ,0x11 ,0x10 ,0x11 ,0x10 ,0x11 ,0x90 ,0x12 ,0x90 ,0x12 ,0x90 ,0x4 ,0x84 ,0x8 ,0x84 ,0x70 ,0x7c},

  31. {0x0 ,0x0 ,0x8 ,0x18 ,0x7b ,0xe0 ,0x48 ,0x40 ,0x48 ,0x48 ,0x4f ,0xfc ,0x79 ,0x50 ,0x49 ,0x54 ,0x4f ,0xfe ,0x79 ,0x50 ,0x49 ,0x50 ,0x49 ,0x50 ,0x4f ,0xfc ,0x78 ,0x40 ,0x48 ,0x50 ,0x3 ,0xf8},

  32. {0x0 ,0x0 ,0x7f ,0xf8 ,0x0 ,0x10 ,0x0 ,0x20 ,0x0 ,0x40 ,0x1 ,0x80 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x1 ,0x0 ,0x5 ,0x0 ,0x2 ,0x0}};

  33. //int ma[]={1,2,4,8,16,32,64,128,256,512,1024,2048,4096,8192,16384,32768};

  34. int ma[8]={128,64,32,16,8,4,2,1};

  35.

  36.

  37.

  38.

  39.

  40. void setup() {

  41.   Serial.begin(9600);

  42.   matrix.begin();

  43. }

  44.

  45. void loop() {

  46.

  47.   // draw a pixel in solid white

  48.   //matrix.drawPixel(0, 0, matrix.Color333(7, 7, 7));

  49.   //delay(500);

  50.

  51.   // fix the screen with green

  52.   //matrix.fillRect(0, 0, 32, 16, matrix.Color333(0, 7, 0));

  53. // delay(500);

  54.

  55.   // draw a box in yellow

  56. // matrix.drawRect(0, 0, 32, 16, matrix.Color333(7, 7, 0));

  57. // delay(500);

  58.

  59.   // draw an 'X' in red

  60. // matrix.drawLine(0, 0, 31, 15, matrix.Color333(7, 0, 0));

  61. // matrix.drawLine(31, 0, 0, 15, matrix.Color333(7, 0, 0));

  62.   //delay(500);

  63.

  64.   // draw a blue circle

  65. //  matrix.drawCircle(7, 7, 7, matrix.Color333(0, 0, 7));

  66.   //delay(500);

  67.

  68.   // fill a violet circle

  69. // matrix.fillCircle(23, 7, 7, matrix.Color333(7, 0, 7));

  70.   //delay(500);

  71.

  72.   // fill the screen with 'black'

  73.   matrix.fillScreen(matrix.Color333(0, 0, 0));

  74.

  75.    led3();

  76.   //time1(100,1000);

  77.   delay(3000);

  78.

  79. }

  80.

  81. void led1(){

  82.   int i,j,a,n;

  83.   n=0;

  84.

  85. for(i=0;i<32;i++)

  86.   {

  87.     for(j=0;j<8;j++){

  88.       a=(str[0][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  89.       if(a==1){//对应位为1，点亮

  90.           matrix.drawPixel(n,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  91.       }

  92.       n=n+1;

  93.       if(n==16){//16*16每过16列，换行，列号从0开始

  94.           n=0;

  95.       }

  96.       delay(10);

  97.     }

  98.    }

  99. }

  100.

  101.

  102.

  103. void led2(){

  104.   int i,j,a,n;

  105.   n=0;

  106.

  107. for(i=0;i<32;i++)

  108.   {

  109.     for(j=0;j<8;j++){

  110.       a=(str[0][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  111.       if(a==1){//对应位为1，点亮

  112.           matrix.drawPixel(n,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  113.       }

  114.       n=n+1;

  115.       if(n==16){//16*16每过16列，换行，列号从0开始

  116.           n=0;

  117.       }

  118.       delay(10);

  119.     }

  120.    }

  121.   n=0;

  122. for(i=0;i<32;i++)

  123.   {

  124.     for(j=0;j<8;j++){

  125.       a=(str[1][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  126.       if(a==1){//对应位为1，点亮

  127.           matrix.drawPixel(n+17,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  128.       }

  129.       n=n+1;

  130.       if(n==16){//16*16每过16列，换行，列号从0开始

  131.           n=0;

  132.       }

  133.       delay(10);

  134.

  135.     }

  136.

  137.    }

  138.

  139. }

  140.

  141. void led3(){

  142.   int i,j,a,n,m;

  143.   n=0;

  144. for(m=31;m>=-15;m--){

  145. for(i=0;i<32;i++)

  146.   {

  147.     for(j=0;j<8;j++){

  148.       a=(str[0][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  149.       if(a==1){//对应位为1，点亮

  150.           matrix.drawPixel(n+m,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  151.       }

  152.       n=n+1;

  153.       if(n==16){//16*16每过16列，换行，列号从0开始

  154.           n=0;

  155.       }

  156.

  157.     }

  158.    }

  159.    delay(100);

  160.    matrix.fillScreen(matrix.Color333(0, 0, 0));

  161. }

  162. }

  163.

  164.

  165. void led4(){

  166.   int i,j,a,n,m,k;

  167.   n=0;

  168. for(m=31;m>=-num*16;m--){

  169. for(i=0;i<32;i++)

  170.   {

  171.     for(j=0;j<8;j++){

  172.       for(k=0;k<num;k++){

  173.       a=(str[k][i]&ma[j])>>(7-j);//16进制数，按位取，如0x45(十六进制）对应01000101（二进制），一位一位取

  174.       if(a==1&&n+m+k*16>=0&&n+m+k*16<=31){//对应位为1，点亮

  175.           matrix.drawPixel(n+m+k*16,i/2, matrix.Color333(7, 7, 7)); //n为列号，因为这里一个十六进制数为8位，两个为一行，所以行号为i/2

  176.        }

  177.       }

  178.       n=n+1;

  179.       if(n==16){//16*16每过16列，换行，列号从0开始

  180.           n=0;

  181.       }

  182.

  183.     }

  184.    }

  185.    delay(100);

  186.    matrix.fillScreen(matrix.Color333(0, 0, 0));

  187. }

  188. }

  189. void time1(int a,int b){

  190.   int i;

  191.   i=a;

  192.   while(1){

  193.   i=i-1;

  194.   // draw some text!

  195.   matrix.setCursor(5, 0);   // start at top left, with one pixel of spacing

  196.   matrix.setTextSize(2);    // size 1 == 8 pixels high

  197.   char output[7] = {0};

  198.   sprintf(output,"%d",i);

  199.   // print each letter with a rainbow color

  200.   matrix.setTextColor(matrix.Color333(3,6,3));

  201.   matrix.print(output);

  202. if(i==0){

  203.   i=a;

  204. }

  205.   delay(b);

  206.   matrix.fillScreen(matrix.Color333(0, 0, 0));

  207.   }

  208.

  209. }
复制代码
