现在正值暑假期间，从学校里解放的小朋友们，又终于可以回到家里玩爸爸了。不过由于父母上班比较忙，在这样的寒暑长假里，有些小朋友们在家里玩手机和平板这些就没人管了，小朋友可能一玩就是一整天。应运而生，为了拯救快近视了的野生小朋友们，于是就产生了一个想法——物联网防沉迷盒子。这个想法是看到论坛里的朋友 hnyzcj的《用电磁锁做一个指纹锁》这个制作得到的启发。

【10s短视频】

【完整制作视频】

以下为图文制作介绍（会比视频更详细）：

之前有朋友说我做的东西，手工成分太厉害，导致了他那样手工不好的人只能无奈摇头。应他的要求，这次这个防沉迷盒子，我将手工成分降到最低。概括起来就是——需要打一处热溶胶和拧不到二十颗的螺丝。

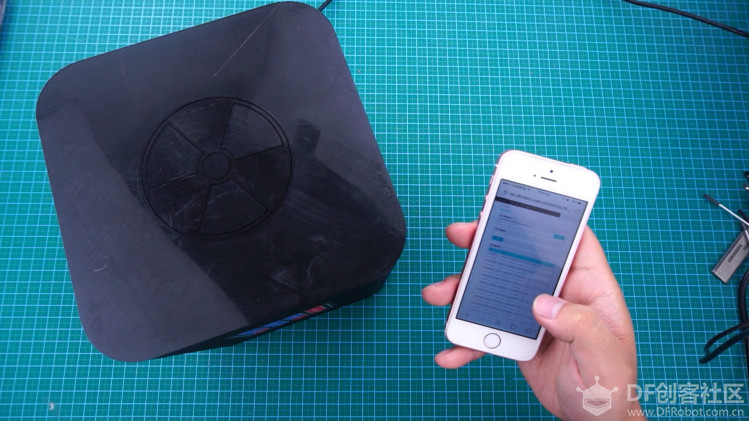

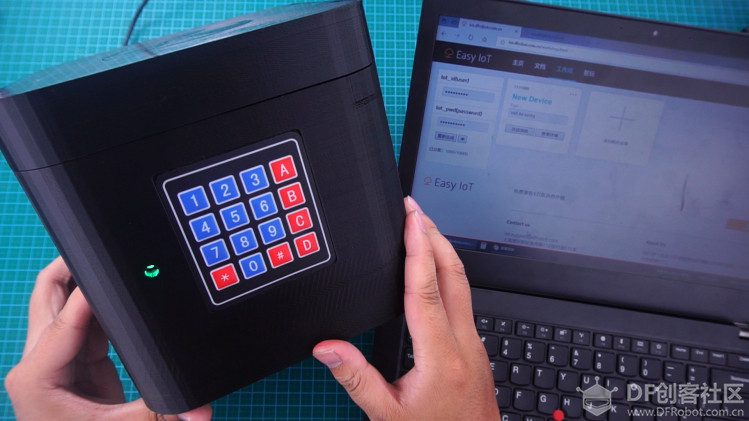

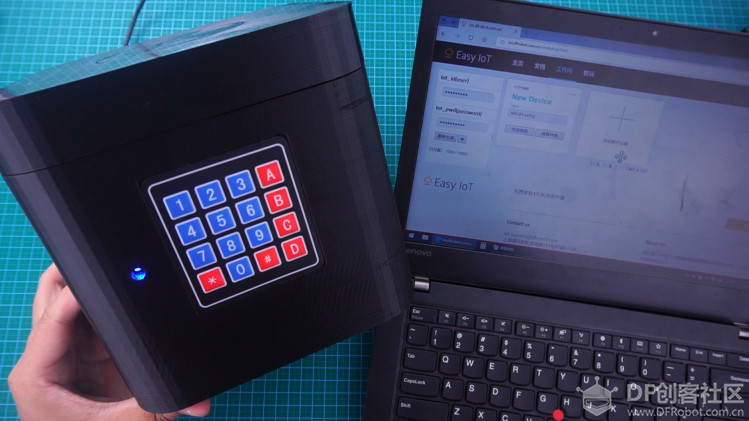

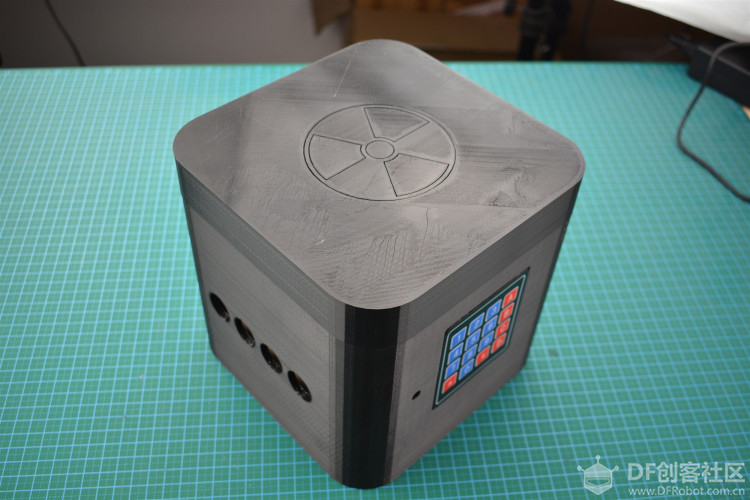

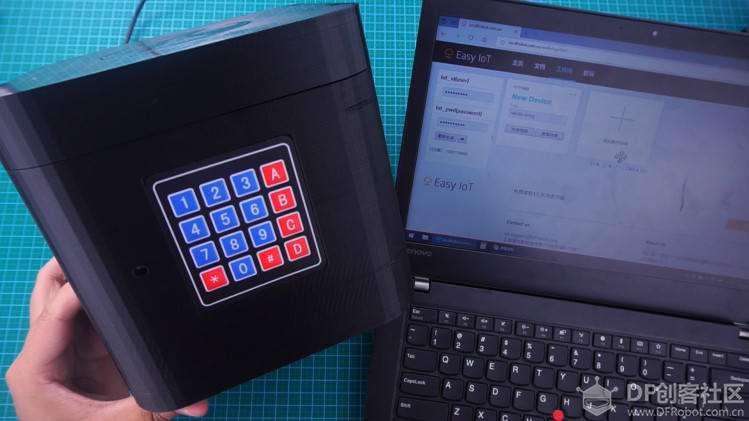

先放几张完成后的图片：

制作思路：

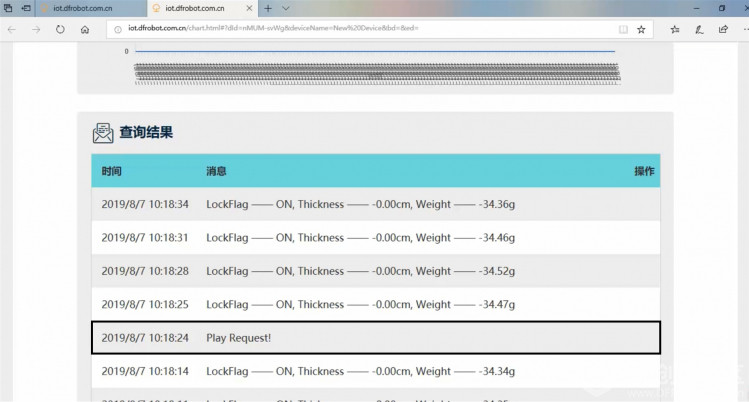

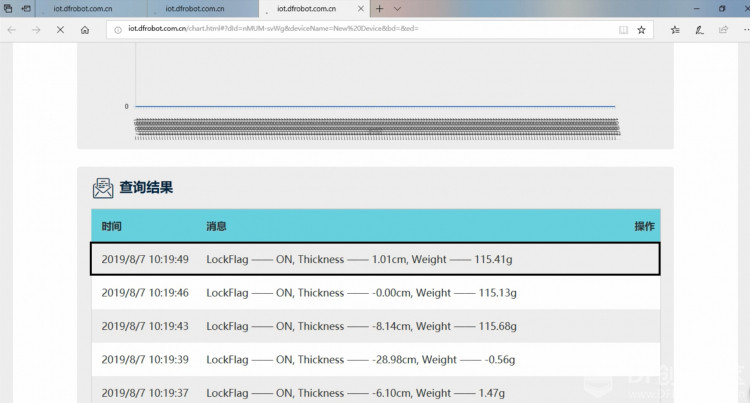

使用电磁锁作为盒子的开关结构，盒子会在关闭状态下（锁会告诉UNO此刻盒子的开闭状态），等待3分钟，如果3分钟内无按键上的操作就会进入睡眠模式。当按下薄膜按键上的“1”键后，会唤醒盒子，并通过OBLOQ模块向IOT平台发送一条开启请求。IOT平台接收到请求后，会决定是否要通过平台向盒子发送开启指令。当盒子被唤醒后，每30秒左右会向IOT平台发送盒子此刻的开闭状态、盒子内物品的厚度（超声波测距）、盒子内的物品的重量（重量传感器），这几个参数可以让那些头脑比较灵光的小朋友放弃对抗。设置密码开启的目的，是针对家长在家的时候，可以直接当面开启，RGB LED模块放置在盒子正面处，提供蓝绿红三种颜色。当蓝色亮起时，说明此刻装置处于唤醒的状态；当绿色亮起时，说明盒子立即会打开锁；当红色亮起时，说明输入的密码错误；当LED熄灭时，说明盒子进入了睡眠模式。

准备材料：

1. DFRduino UNO R3 DFR0216

2. IO 传感器扩展板 V7.1 DFR0265

3. Gravity: UART OBLOQ - IoT物联网模块 TEL0118

4. 数字继电器模块(Arduino兼容) DFR0017

5. 4*4 薄膜数字键盘（背面带贴纸） FIT0129

6. Gravity:URM09-模拟量超声波测距传感器 SEN0307

7. 重量传感器模块（电子称） SEN0160

8. 电磁锁 FIT0620

9. Gravity：数字RGB全彩LED模块 DFR0605

10. 高品质公母头跳线 21cm*30根 FIT0365

11. DC 5.5*2.1mm 1（母头）分2（公头）电源线

12. 9~12V 电源

13. 自攻螺丝(M3*10) x 20

14. 圆头十字螺丝(M5*20) & 螺母x 2

15. 内六角螺丝(M4*35) x 2

16. 内六角螺丝(M3*18) & 螺母 x 2

17. 柜门合页 (2寸) x 1（图上多了一个）

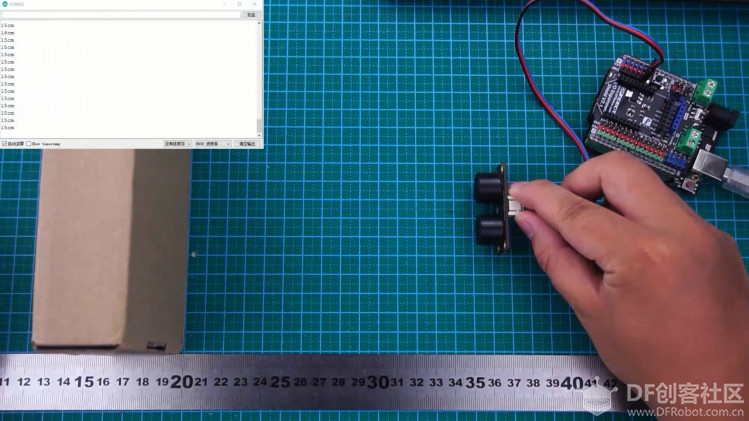

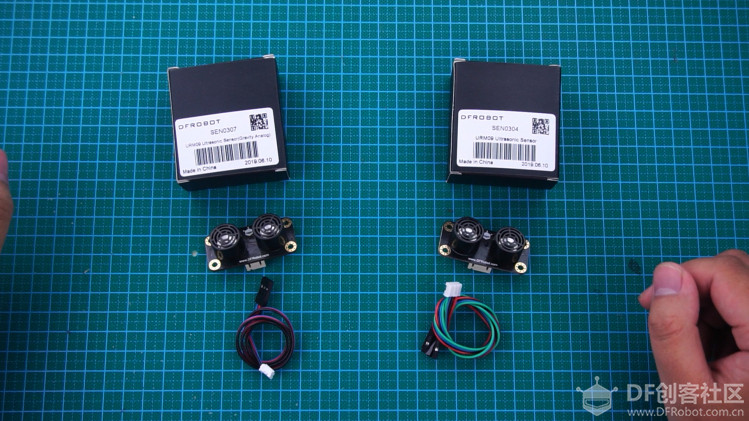

这两款是DF新推出的Grivaty接口的超声波模块，插接方便。左边款是模拟量的，右边这款是I2C的，I2C这款不仅具有超声波测距功能，还有测温度的功能。

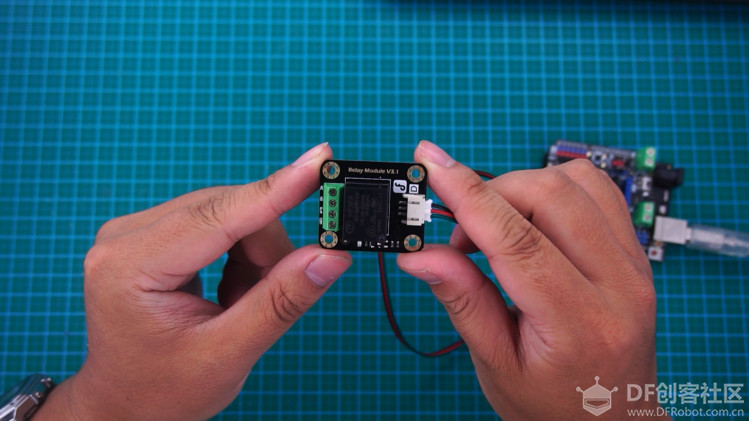

继电器需要搭配电磁锁使用，因为电磁锁使用的是9-12v的电源进行开闭操作，UNO通过控制继电器来达到控制电磁锁电路的闭合和断开。（注意：电磁锁不可长时间通电，最好完成动作后立马断电，长时间通电会导致电磁锁发烫并最后烧坏）

继电器的左边是接控制闭合和断开的接线柱，从上往下依次为（NC、NO、N/A、COM），右边是接UNO的IO引脚的。当UNO给高电平时，NO和COM的接线导通；UNO给低电平时，NC和COM的接线导通。与电磁锁进行接线时，电磁锁的电源线正极（粗、红色）接在COM上，电磁锁电源负极（粗、黑色）和电磁锁上的负极（细、黑色）一起接在N/A上，电磁锁上的正极（细，红色）接在NO上

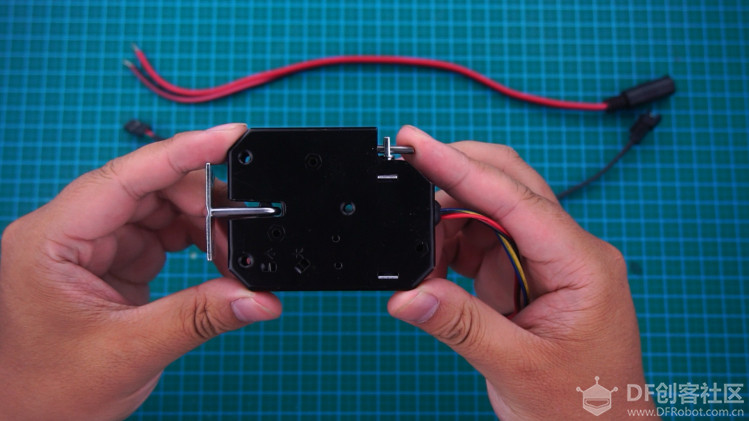

电磁锁的右上角有一个金属拨杆，手动拨动的话，可以将电磁锁开锁并将锁舌弹出去。锁身上有3个安装孔，可以将其固定在其他物体上，安装孔可以穿过M3的螺丝。锁的配件里有一根DC电源线和一根转接杜邦线，这个转接杜邦线连在UNO的IO引脚上，可以将锁此刻的开闭状态告诉给UNO。

4*4薄膜键盘，背面带有粘胶，撕开就可以贴在相应的区域。键盘最厚处1.23mm，有8个引脚，引脚两端标有数字，最左边是8，最右边是1。8-5号引脚是连接的行，依次为1、2、3、4行，4-1号引脚是连接的列，依次为1、2、3、4列；当万用表打在电阻档时，一头接在8号引脚，一头接在4号引脚上，按下数字键“1”，阻值会从无穷大降低至3K欧左右；一头接8号引脚，另一头接3号引脚，按下数字键“2”的现象类似。当UNO对键盘的相应引脚进行电平扫描时，说明键此刻被按下。键盘内部有硬件消抖，所以在程序上就不用写消抖函数了，直接读取引脚的电平高低即可。

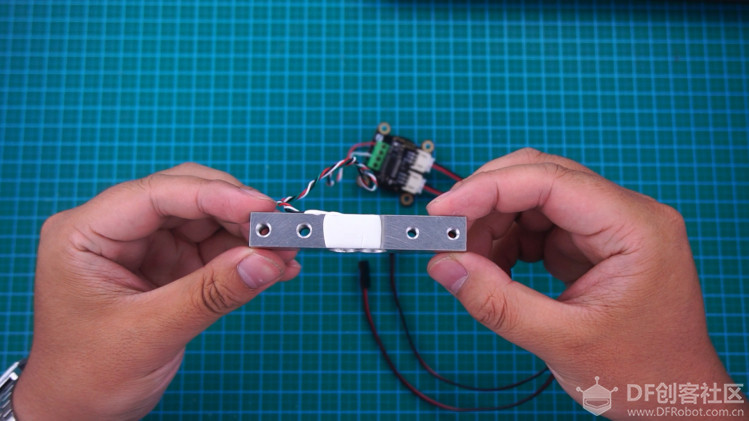

重量传感器模块，包含了一块PCB和一条铝块，铝块上左边是两个M5的螺纹孔，右边是两个M4的螺纹孔，分别用于固定位置和固定托盘。铝块中间填胶的位置有传感器，当铝块的一头受力时，中间填胶处通过检测张力来测得重物的重量。重量传感器最大可测1Kg重量，数值结果保留至0.1g的精度。

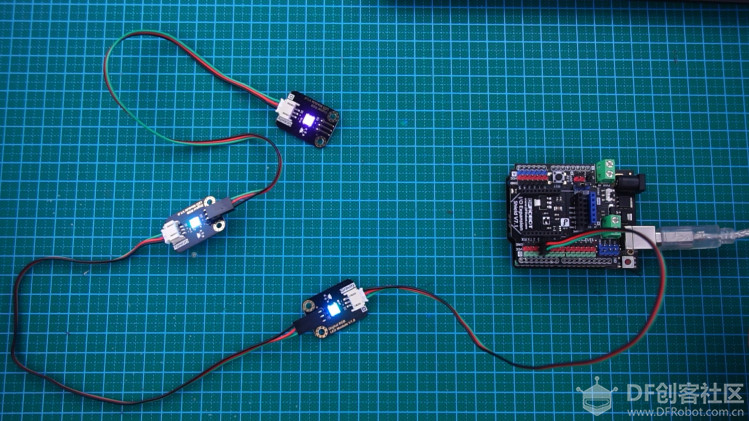

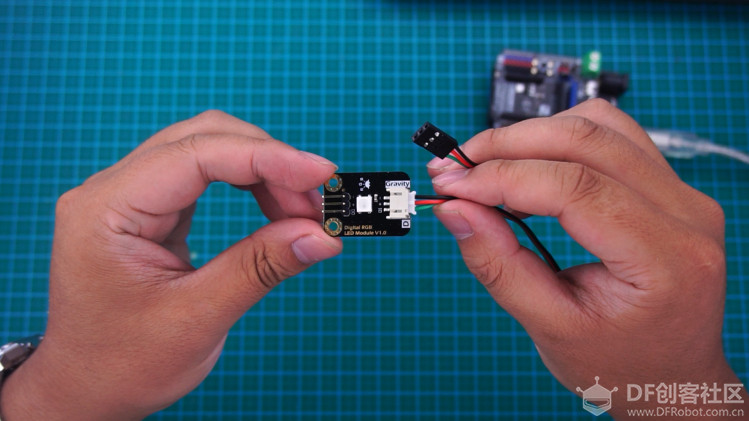

数字RGB LED全彩模块，兼容WS2812灯珠的控制。模块右边是控制信号的输入端，左边是信号输出端，通过插针搭配杜邦线母头的连接方式，可以很方便地快速连接数个这样的LED模块，轻松实现包括节日氛围灯、圣诞树装饰彩灯的布置

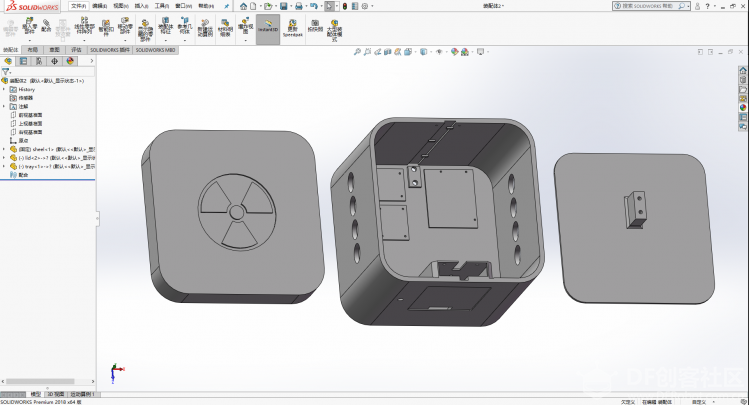

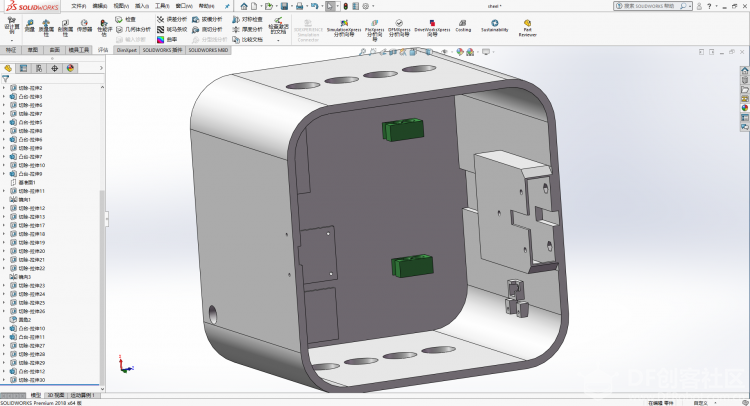

设计盒子的外观：

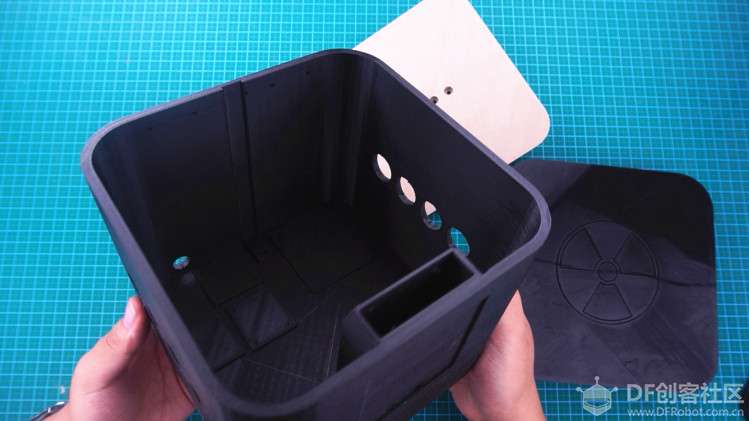

FDM 3D打印：

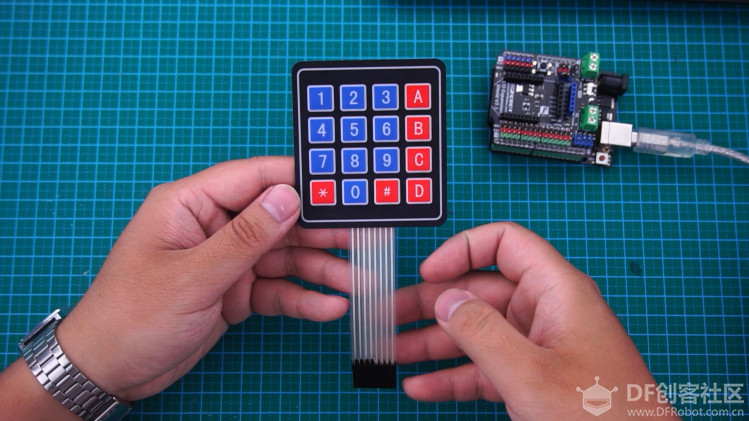

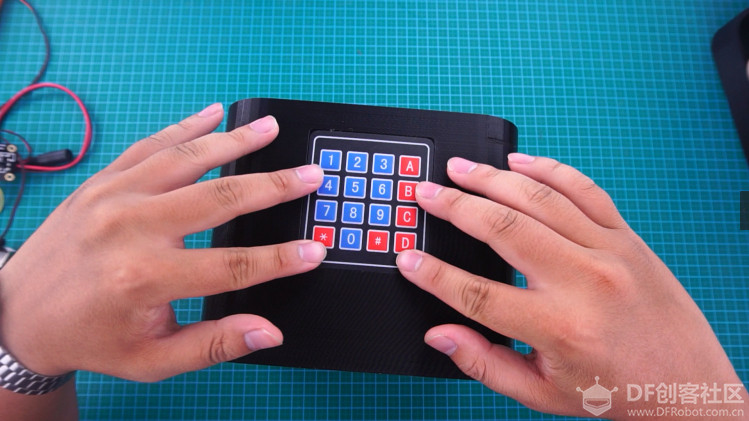

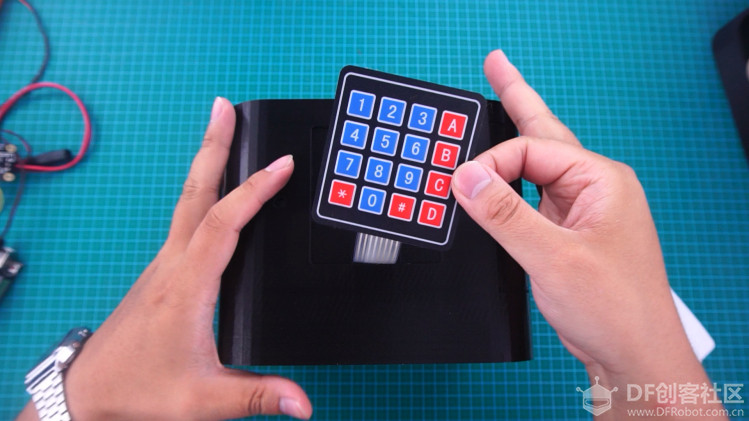

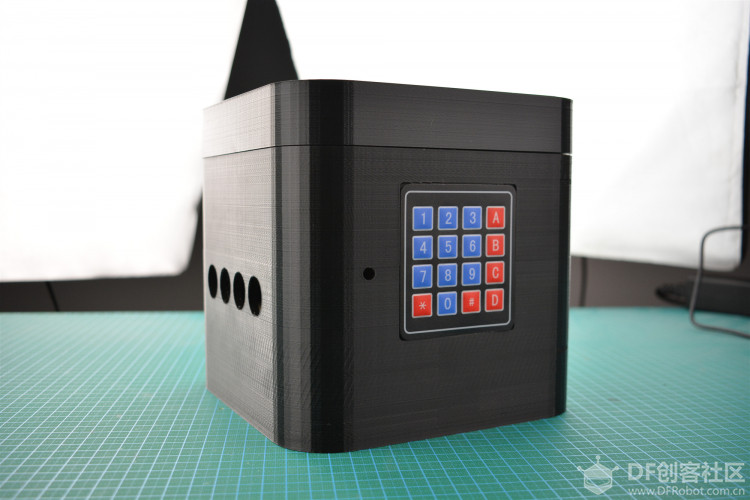

接下来安装薄膜键盘。撕下薄膜键盘背面的贴纸，将键盘贴在盒子正面的方槽里：

安装RGB LED模块，在盒子正面的内侧左边有一个为LED模块设置的位置，用自攻螺丝可以直接将LED固定在那里：

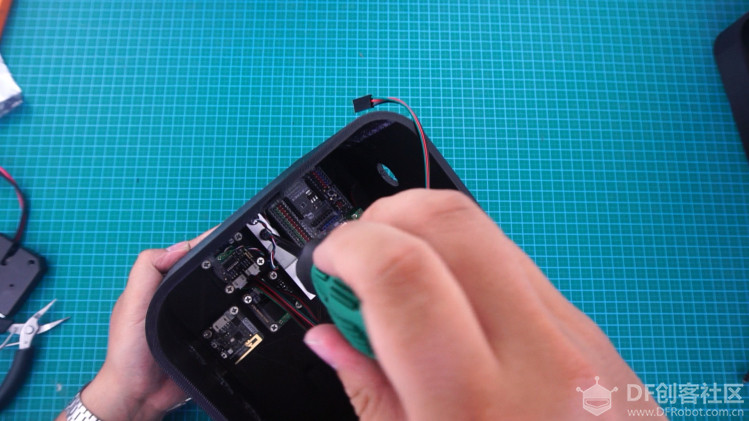

盒子底部，按照如下图示摆放，并使用M5*10的自攻螺丝分别固定在底板上

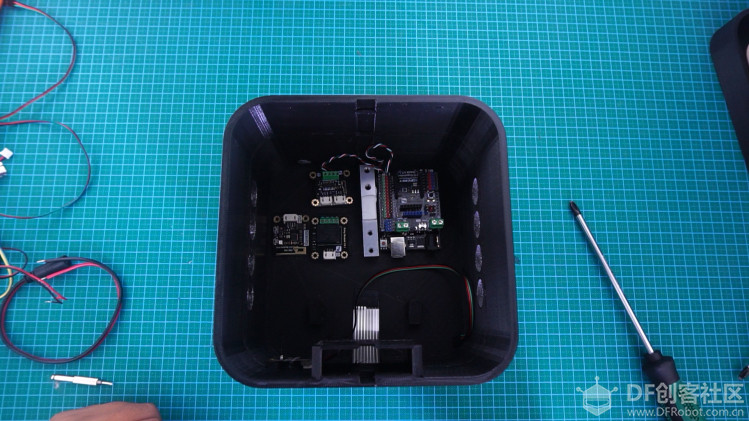

依次为：OBLOQ模块、重量传感器模块、继电器模块、UNO及扩展板

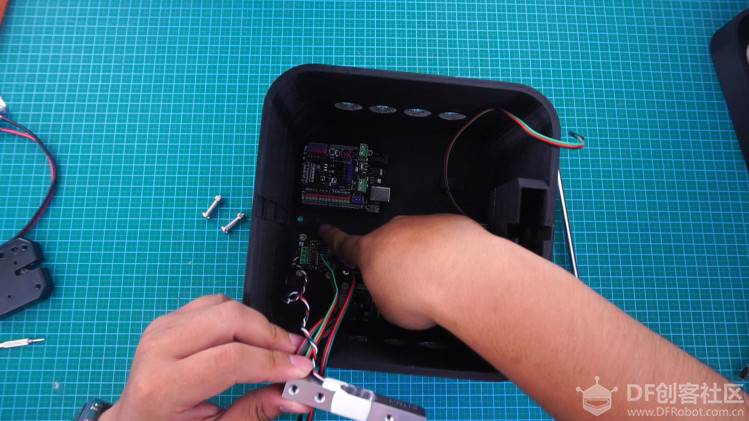

这根铝条，左边的M5的两个螺纹孔，使用M5*20的带螺母的螺丝固定在底板上：

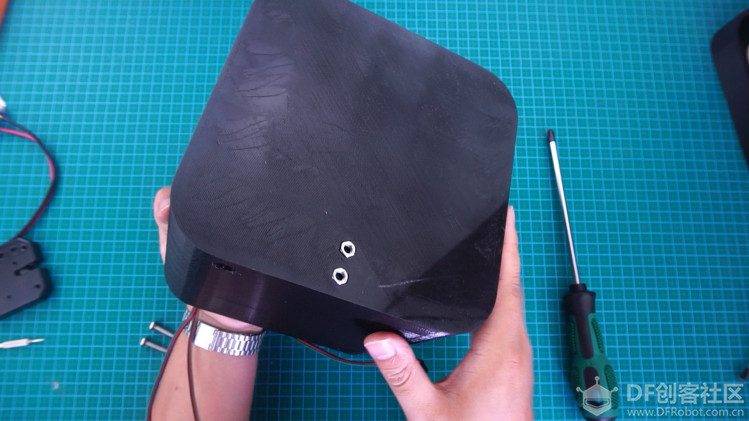

将螺母放置在盒子底部的两个六边形孔里，卡住：

将螺丝从盒子内部穿过铝块，然后与底部螺母旋紧，固定住铝块：

接下来安装电磁锁，将两枚M3*18的螺丝的螺母分别塞进两个对应的内六角槽里，卡住：

将电磁锁从盒子内部的下方往上推，塞进电磁锁的卡缝里，并用两枚M3*18螺丝固定住：

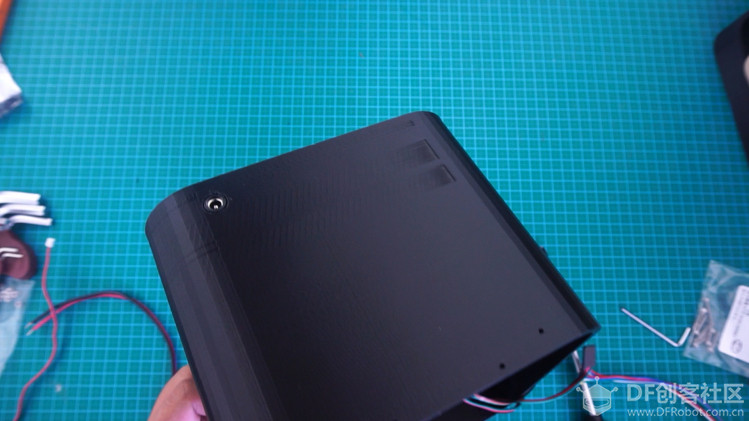

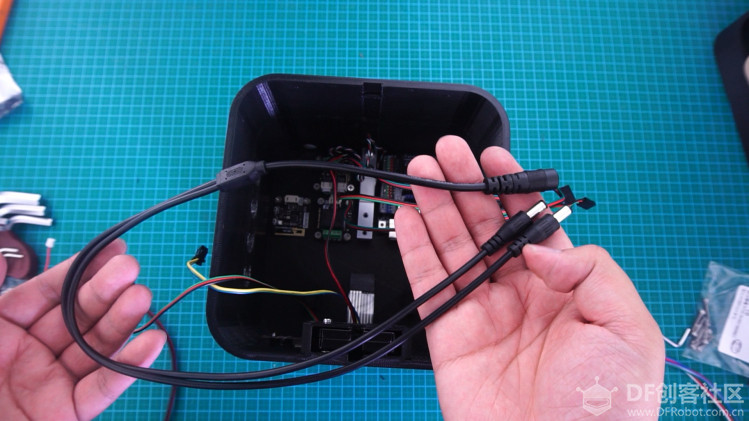

安装DC 1分2的电源线，这根电源线那个母头是安装在盒子背面的圆孔里，我买的这种母头上有个圆环台阶，直接可以从内部往外面塞紧，可以加一些热熔胶之类的胶固定更牢固。这个母头是接外部电源，分出来的2个公头，一头接在电磁锁的电源线上，一头接在UNO的DC电源接口上，为这两个器件供电：

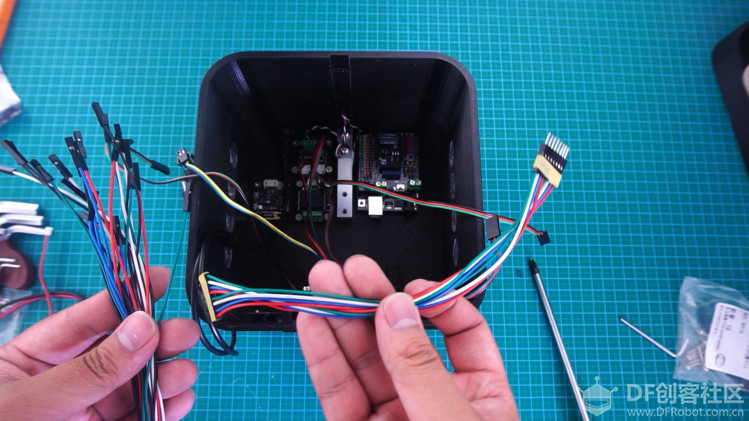

用之前的公母头杜邦线8根，公头连接在薄膜键盘的8根接线上，延长出来，后边接在UNO扩展板的IO口上：

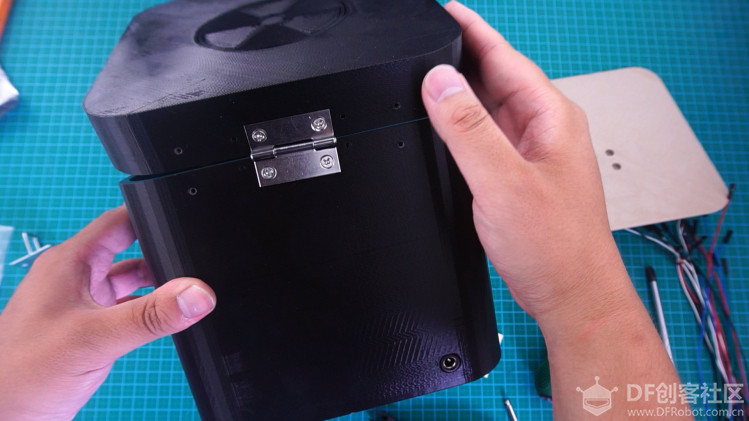

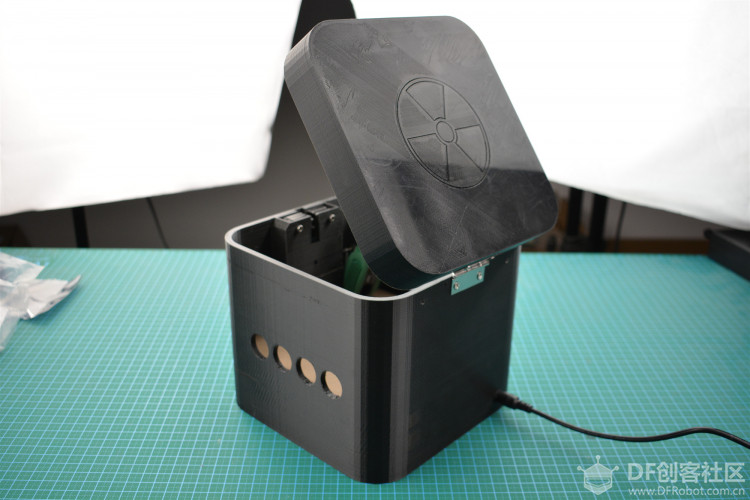

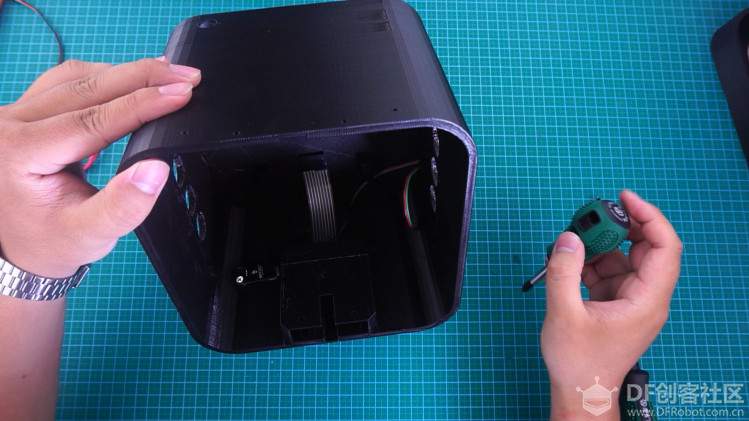

安装盒子的合页，同样使用自攻螺丝：

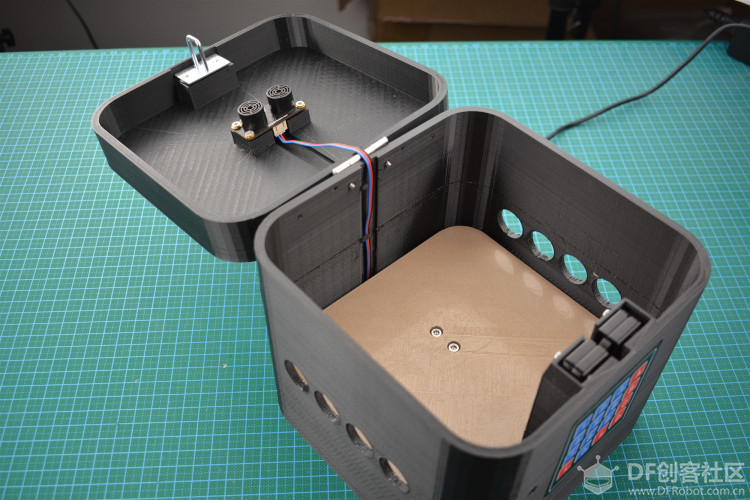

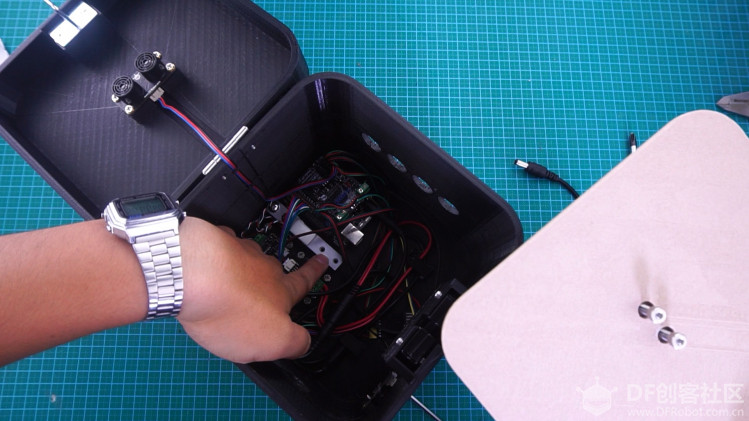

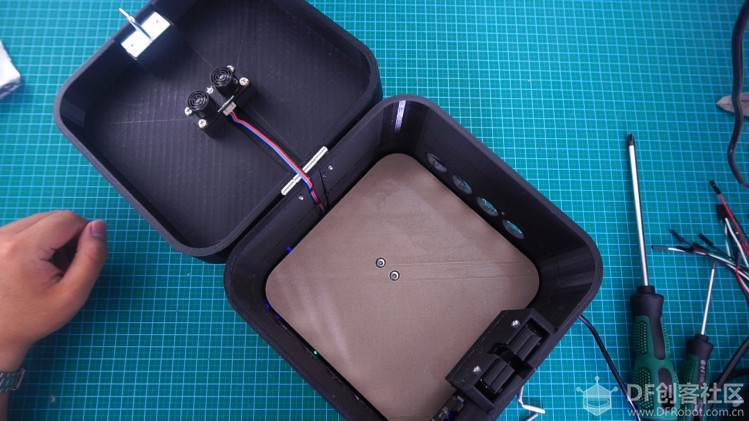

在盖子内侧用自攻螺丝安装超声波模块和锁舌，和之前的步骤类似。

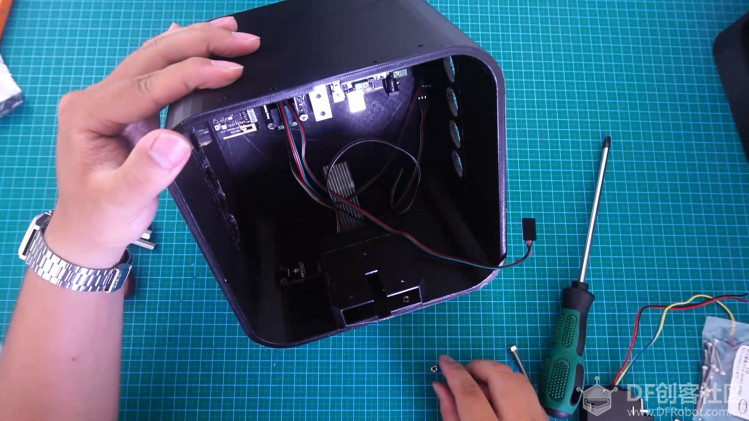

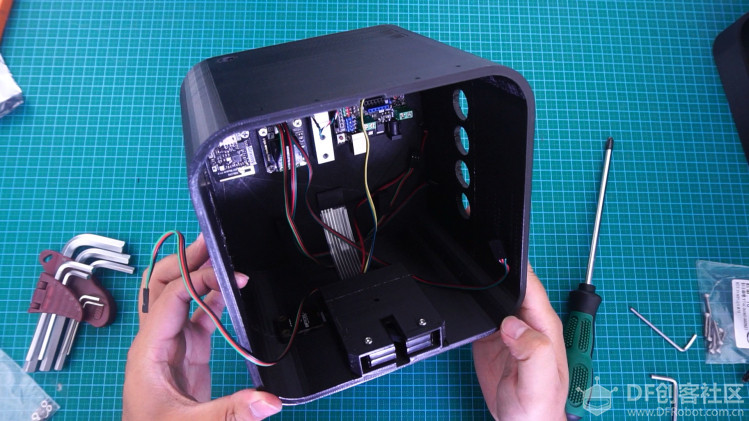

将所有的器件按照下图连接起来：

将所有的线都卡在这两个卡线槽里，线太多的话，可以采取只卡粗线，用粗线将其他细线压住：

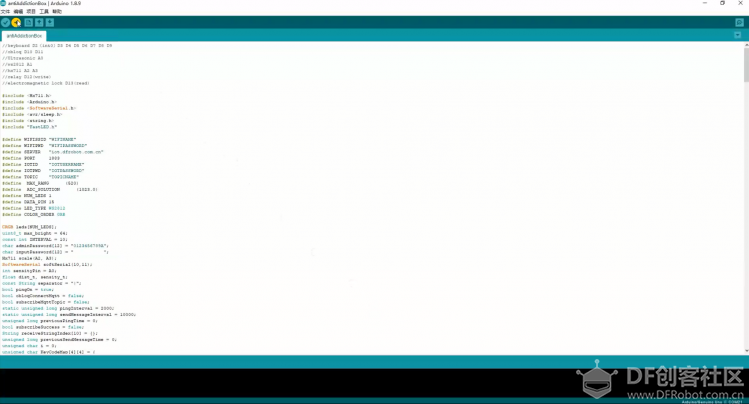

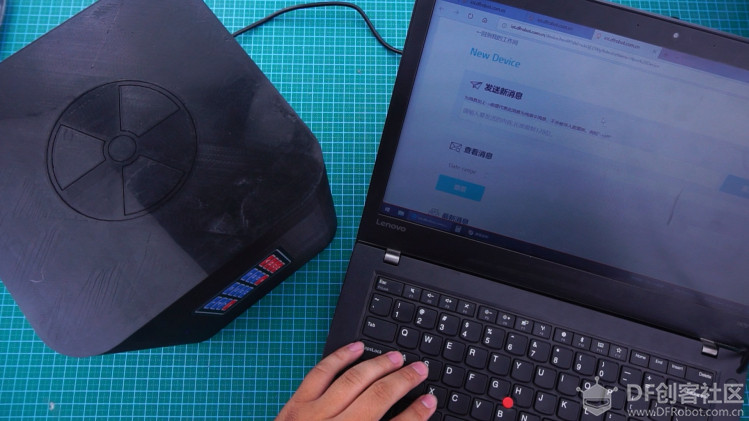

根据自己的WiFi和IOT平台账户与设备，修改程序开头的相应的WiFi名称（WIFISSID）、WiFi密码（WIFIPWD）、IOT平台网站（SERVER）、IOT的ID（IOTID）、IOT的密码（IOTPWD）、IOT里自己的某台设备编号（TOPIC）、以及你想要设置开启盒子的密码（adminPassword双引号里的数值），我的密码是0123456789A并按下#键确认

然后将程序烧录进去：
