动手制作Gixie Clock：复古科技与现代技术的完美结合 🕒💡

名称：Gixie Clock拟辉光管时钟

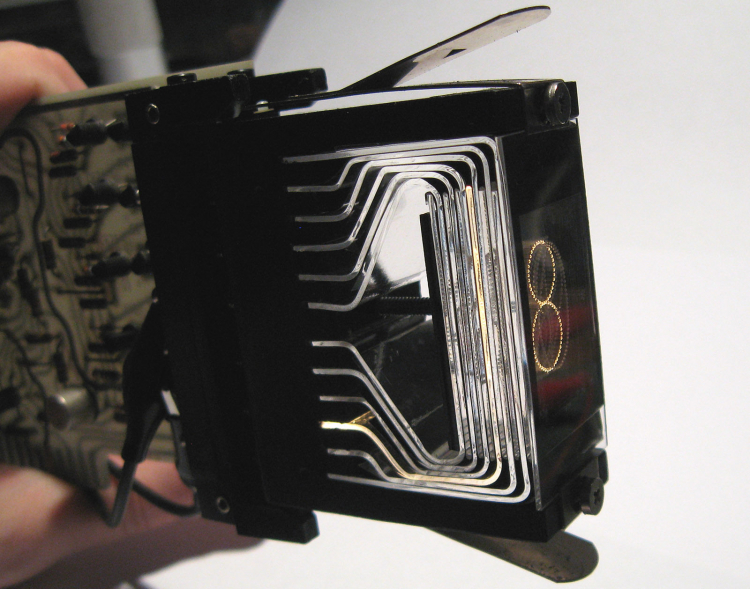

介绍：Gixie Clock是用来替代前苏联时代重金属感十足的辉光管时钟的，不过辉光管停产绝版，限量库存让其价格不菲，且辉光管的设计终究属于上世纪，技术落后，工作电压比较高，安全性并不高。Gixie Clock使用的Gixie管主要是利用有划痕的亚克力，当LED光照射在亚克力上，光线在亚克力有划痕处散射、折射，这样划痕处的发光效果和亮度更清晰，而没有划痕的地方颜色较浅，可以模拟空气发光的效果，这样数字部分就会看的很清楚，而周围也有微弱的光来模拟空气发光的效果。这样就可以解决辉光管昂贵，高压和寿命的问题，用现代科技复原前苏联时代的美。
【脑洞大赛】Gixie Clock拟辉光管时钟图1

准备事项：
为了使时钟更加的工整美观，这次使用的电路板均为自己设计的，没有使用开发板。

工具：螺丝刀、烙铁、胶水、3D打印机

硬件和其他零件：

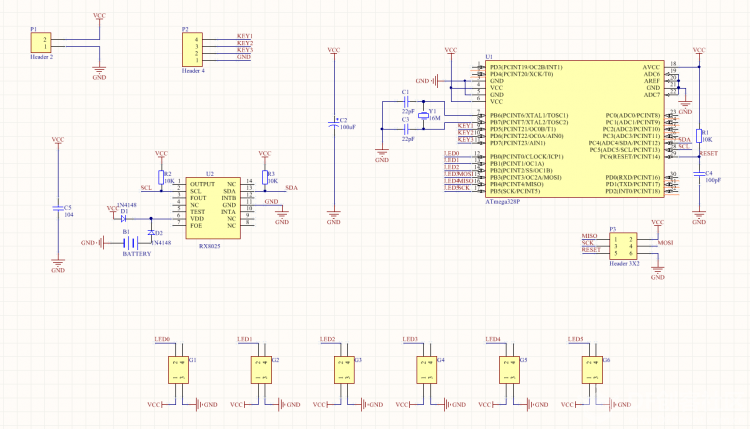

Arduino nano（主要用atmega328P）自己画的主板，这样更好安装；

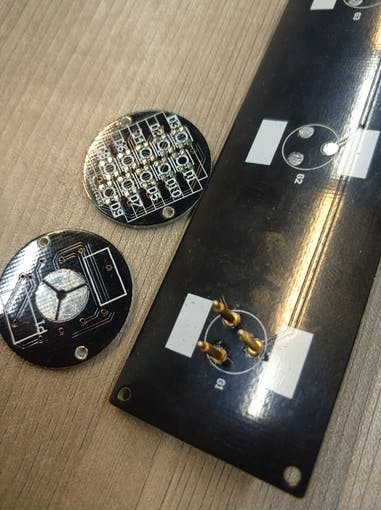

WS2812灯盘：使用3535封装的灯点，不然塞不到管里面；
【脑洞大赛】Gixie Clock拟辉光管时钟图6

R8025时钟模块主要用来计时，保证时钟断电之后还会有时间；
JDY-16蓝牙模块可以用于手机控制；
3D打印零件
按键和按键帽
玻璃管
木板（3D打印替代也可以）
铝壳（3D打印替代也可以）

制作过程：

1.制作灯管：

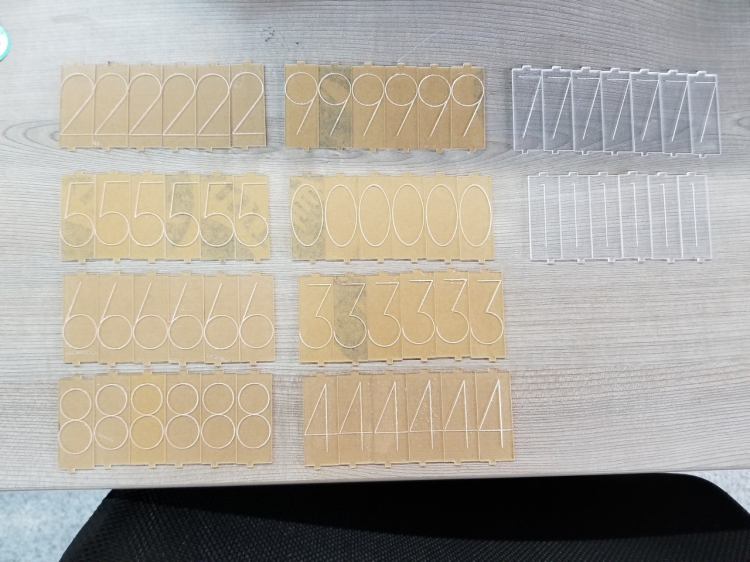

首先需要制作亚克力灯片，实验室没有激光雕刻机，这部分直接找淘宝激光雕刻的。主要把每个数字刻在50*20*2mm的亚克力片上，每个数字各6片，下面是淘宝做好的图：
【脑洞大赛】Gixie Clock拟辉光管时钟图3

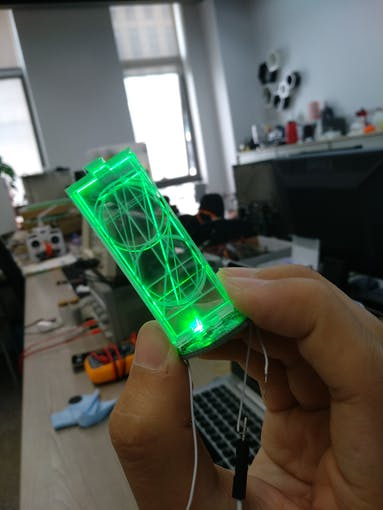

然后在底下打上光，神奇的事情就发生了！
【脑洞大赛】Gixie Clock拟辉光管时钟图2

可以看到数字可以在白天很清楚的看到。

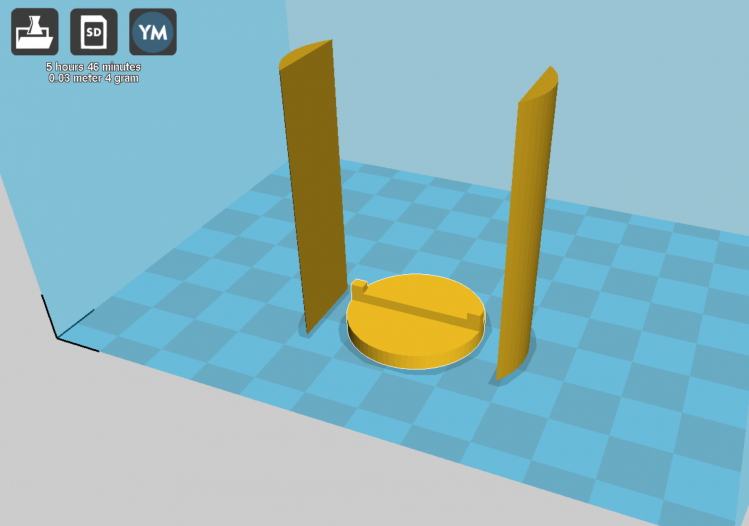

管的其他部分是使用3D打印机打印的材料，打印文件可以在附件之中找到。
【脑洞大赛】Gixie Clock拟辉光管时钟图4

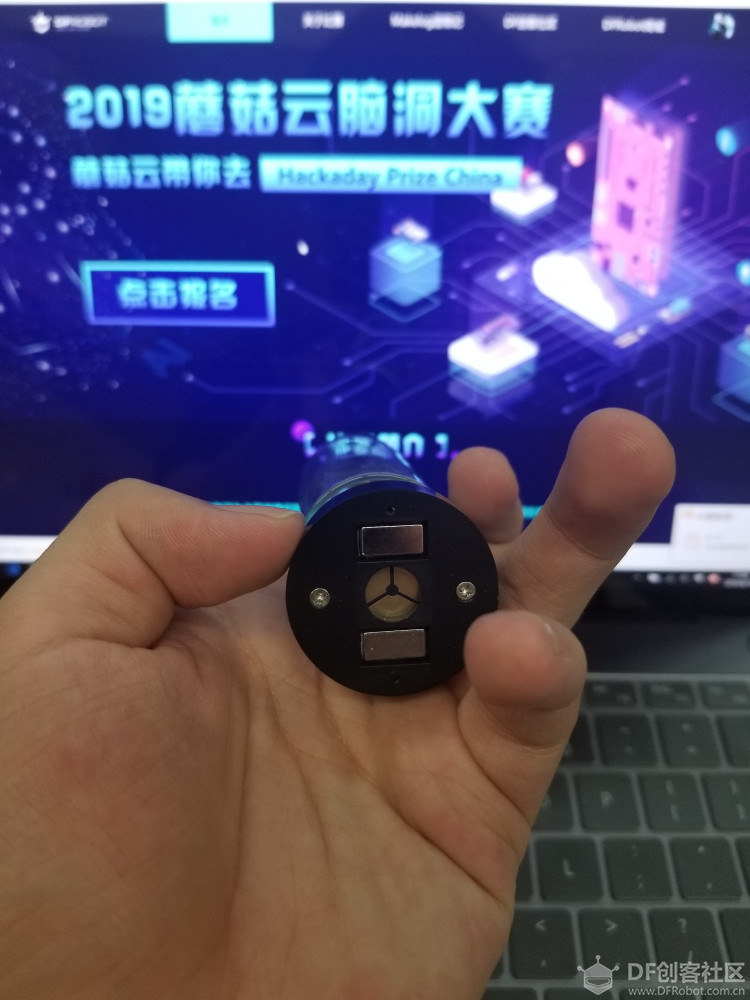

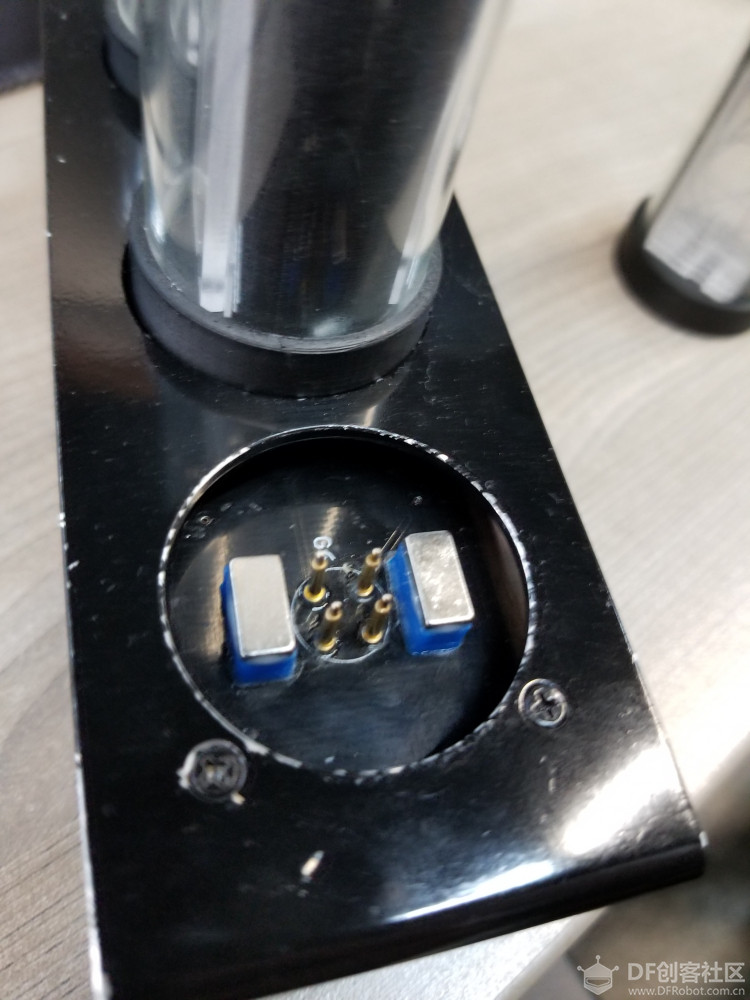

打印完之后使用砂纸打磨，然后喷上黑色的漆就可以了，然后将LED灯板，小LED灯板是用探针来和底座连接的，用来供电和传输信号，灯板底下还有2个磁铁来和底座吸附。
【脑洞大赛】Gixie Clock拟辉光管时钟图8

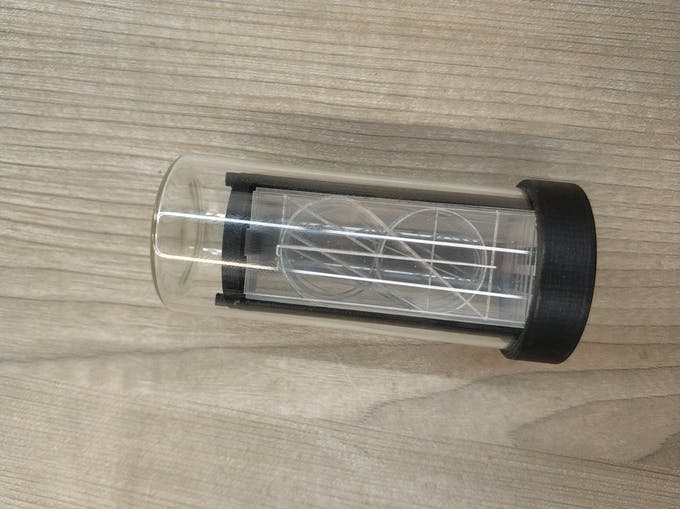

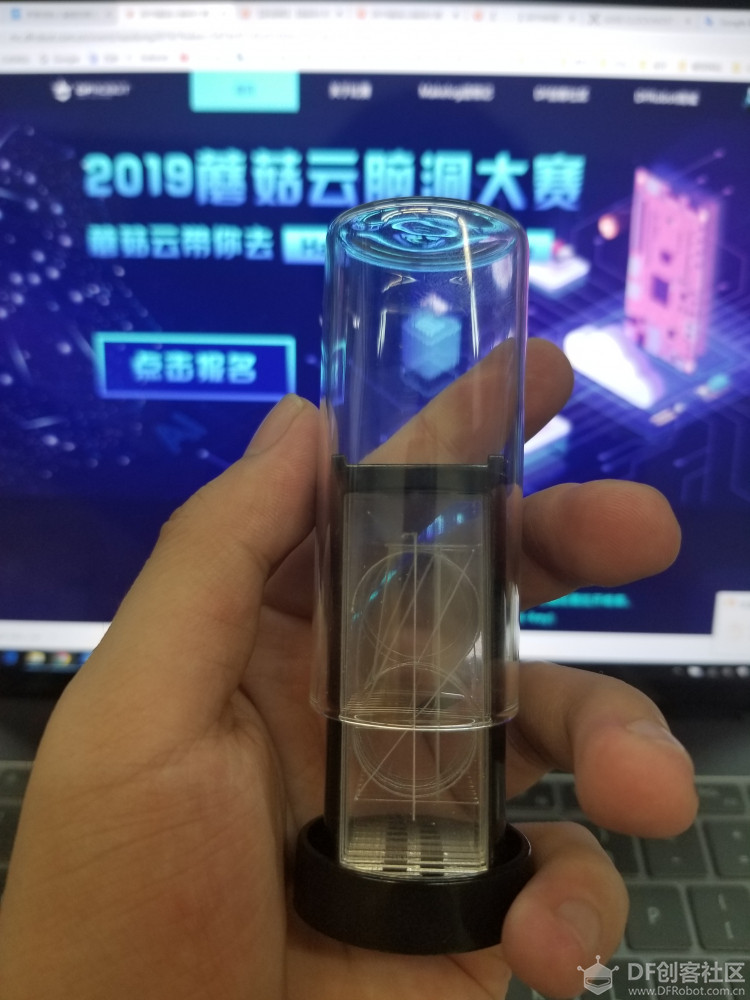

然后将玻璃管用胶水粘一起就组装完一根灯管了成品图：

【脑洞大赛】Gixie Clock拟辉光管时钟图10

底下的层纹没有处理好，仔细看还是可以看的出来的，制作6根这样的管就可以显示时：分：秒。
现在时钟连接上主板就可以正常工作了，但为了更加的美观需要制作底壳。

2.底壳制作：

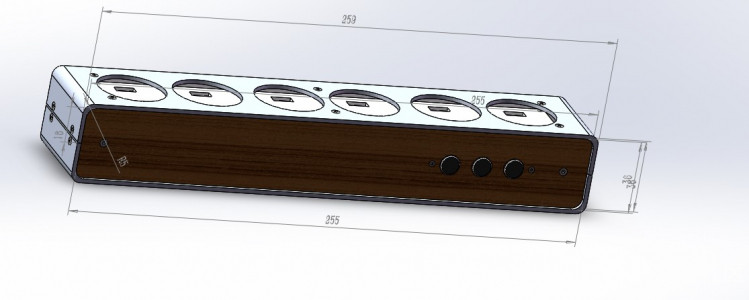

时钟的外壳是用黑色的铝合金是钣金折弯的，淘宝找商家做的，木板是用实验室雕刻机雕刻的，具体的模型在附件中都有，在文件中查找。

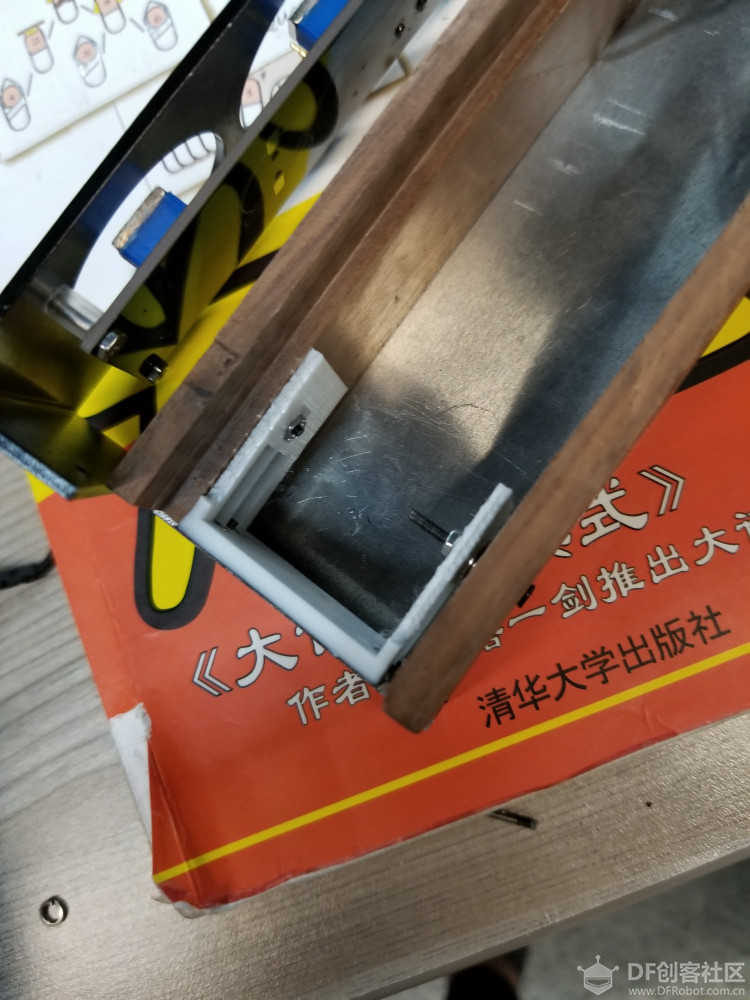

木板和铝壳是用一个3D打印件固定的，主要就是装饰一下底壳，藏一下线路。
【脑洞大赛】Gixie Clock拟辉光管时钟图12
