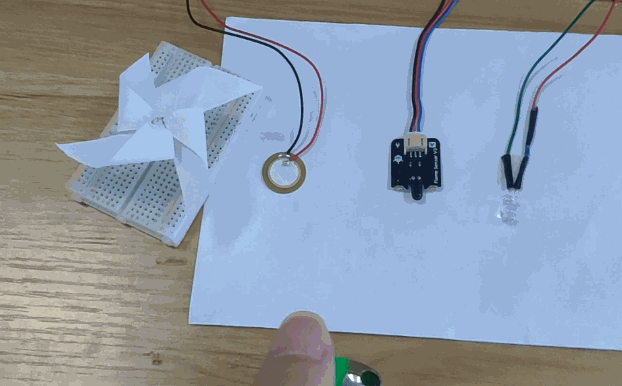

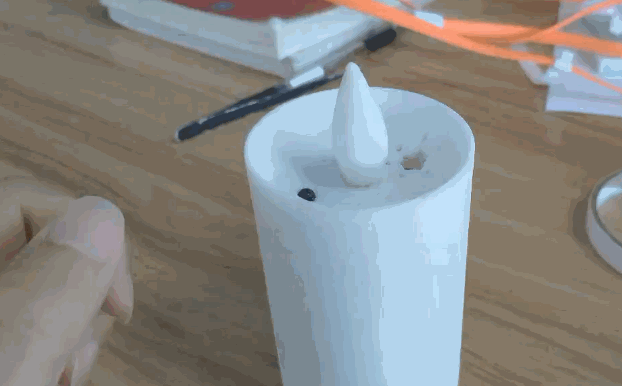

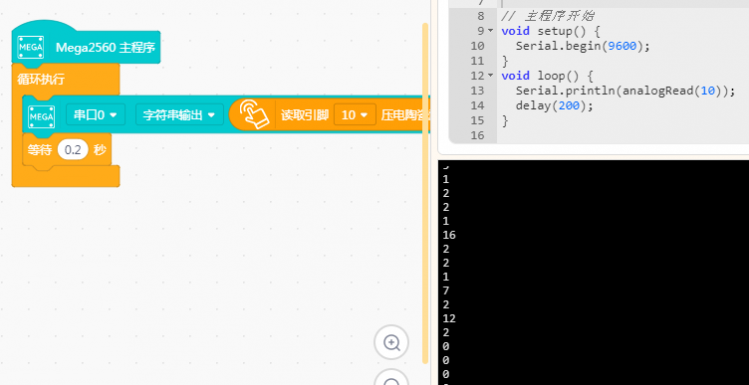

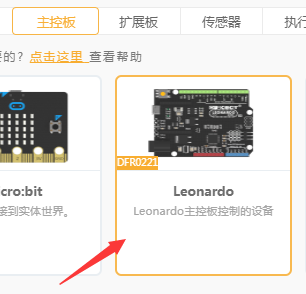

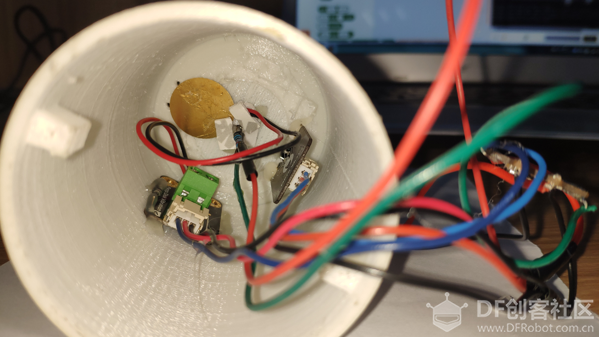

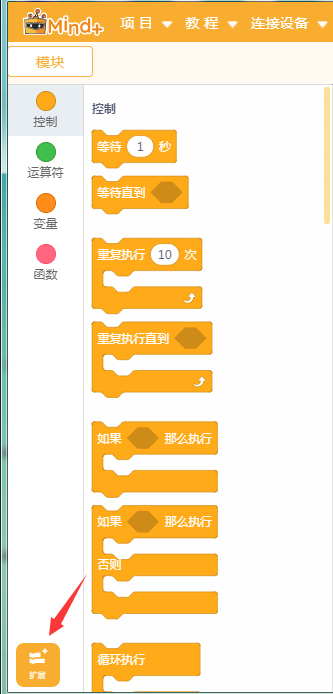

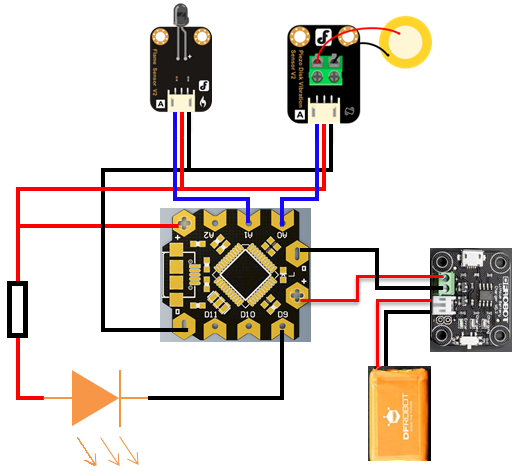

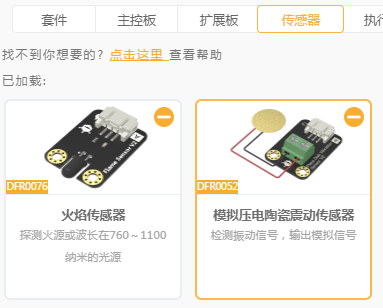

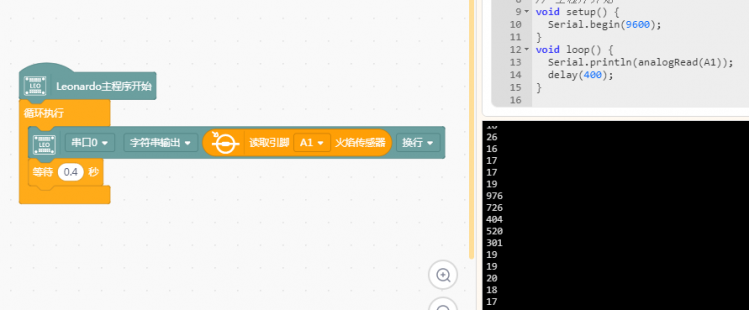

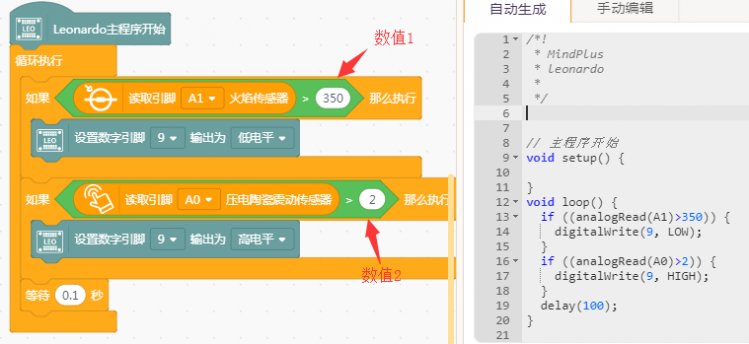

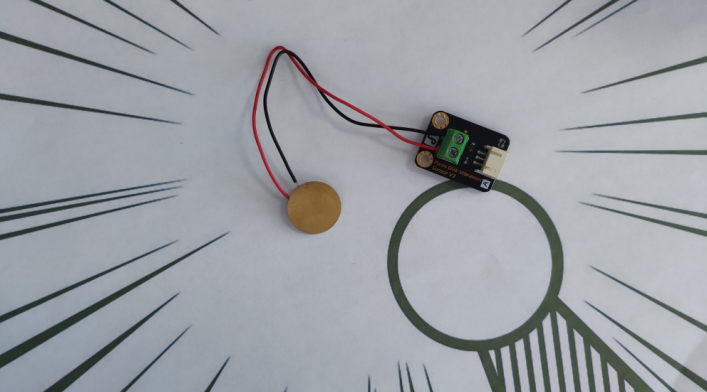

这件事还得从那天某人在背后骂我说起，虽然不知道是谁，但是这个仇我先拿小本本记下了…… 那天我正在开心的玩刚刚到手的压电陶瓷传感器，就是这个东东：  都说生活要有仪式感，3-2-1，上电，烧录程序，看数据---啊啾，不知道又是谁在背后骂我，转头一看， 咦？有数据？这东东这么灵敏，连打喷嚏也能感受到？然后我一口混有中午鱼香茄子的气吹过去，也有数 据变化，这东东突然变得有♂趣了(手动滑稽)这是吹气时的数据变化(吹的时候要吹白色那面)：  （软件我是用的Mind+，这款软件非常适合我这种基础薄弱，并且懒得敲代码的人） 当没有检测到震动的时候数据为0，震动越大读到的数值越大。 压电陶瓷传感器听着名字高大上，但是说白了就是一个模拟震动传感器，当压电陶瓷 片震动时就会产生电信号。与数字震动传感器不同的是，这个可以感知震动的强弱。 然后：  于是一根电子蜡烛就出来了  兵马未动粮草先行，首先放出一张接线图，了解一线大概电路：  需要的材料： 1. Beetle（DF商城，货号:DFR0282） 2. 压电陶瓷传感器（DF商城，货号:DFR0052） 3. 火焰传感器（DF商城，货号:DFR0076） 4. 3.7V锂电池（DF商城，货号:FIT0120） 5. 3.7V锂电池充电板（DF商城，货号:DFR0208） 6. 一颗LED草帽灯（我选的是8mm黄色的，你也可以选其他大小或者其他颜色，也可以选用RGB灯，在某宝买的） 7. 一个220欧电阻 8. 一些导线 9. 一个圆柱外壳（你也可以选择其他形状） 现在开始正式制作： 一、数据测试 压电陶瓷传感器的数据我们已经有了，接下来我们来获取火焰传感器的相关数据。 这就是火焰传感器：  火焰传感器是通过探测波长在760纳米～1100纳米范围内的光来判断是否有火焰的，探测角度可达60度。 以下是测得的火焰传感器的数据：  很明显当没有火焰的时候，数值非常的小，当有火焰的时候数值几句像吃了增高药似的，biu~biu~biu~的往上升 （当我放在太阳下数值也很大，毕竟太阳也是燃烧发光的吧，这点面子还是要给的） 二、焊接 按照接线图将所有元器件焊接起来（先不用连接充电板和电池，在最后组装的时候再组装），我焊得太丑就不用拿出来 丢人现眼了。。。照着接线图焊接引脚就可以了。 三、‘编’写程序，so easy 由于我们选择的是Beetle，查阅wiki，上面叫我们选择Leonardo板，所以我们在左下角：扩展->主控板->选择Leonardo， 然后扩展->传感器->加入火焰传感器和压电陶瓷传感器。接下来我们就可以愉快的拖程序了。    接下来是程序  考虑到有许多喜欢用Arduino IDE的小伙伴，所以我把自动生成的代码拷贝下来 [mw_shl_code=c,true]void setup() { } void loop() { if ((analogRead(A1)>350)) { digitalWrite(9, LOW); } if ((analogRead(A0)>2)) { digitalWrite(9, HIGH); } delay(100); } [/mw_shl_code] 数值1是设置的火焰传感器的阈值，如果这个值小，蜡烛可以在更远的地方点燃，但是 更容易受到干扰，会莫名其妙的点燃；如果这个值越大，蜡烛只能在较近的地方点燃， 但是不会那么莫名其妙的点燃。 数值2是设置的压电陶瓷传感器的阈值，如果这个值小，蜡烛就更容易吹灭，但是一些 震动也会使蜡烛熄灭；如果这个值很大，蜡烛就不容易吹灭，，震动也不容易使蜡烛熄灭。 四、测试效果 硬件好了，程序有了，现在我们就可以来测试效果了。 连接设备，将程序上传到设备中  下面是测试效果：  PS:旁边的小风车是在我吹压电陶瓷传感器的时候转动 来个小风车的特写：  五、组装 我的蜡烛外壳是3D打印机打印出来的。白嫖来的，白嫖一时爽，一直白嫖一直爽。如果没 有3D打印机的可以尝试使用其他东西代替：可乐罐（制作时注意不要伤到手）、竹筒（古风 古雅很有风格）、纸壳等。 将元器件固定到相应的位置（点名表扬万能的热熔胶）  然后整理一下线……算了  但是对于我这个垃圾佬来说，这又不是不能用。（小声bb：早知道就用漆包线了，或者先确定好线长） 在扣上底盖之前再调试一遍火焰传感器和压电陶瓷传感器的灵敏度，因为安装进去后可能传感器得到的 数据不一样。然后再把3.7V锂电池充电板和锂电池装进去用热熔胶固定好。线太乱了，太丢人了。  最后车门焊死，谁也不要想下车 ↑（划掉） 最后把用螺丝把后盖拧上，好，一根电子蜡烛就出来啦。   |
另外非常感谢指出的不足，本来打算加上压电陶瓷传感器的介绍的，但是第一次发帖，一紧张就忘了，现在帖子已更正。
