🌟用DFRobot心率传感器做测谎戒指！激发孩子科学兴趣🚀

开头胡扯：小学五年级的小明放学回到家里，立马被小明爸摁到小板凳上坐着，而小明爸翻箱倒柜半天，终于找出了一个灰尘仆仆的小玩意儿

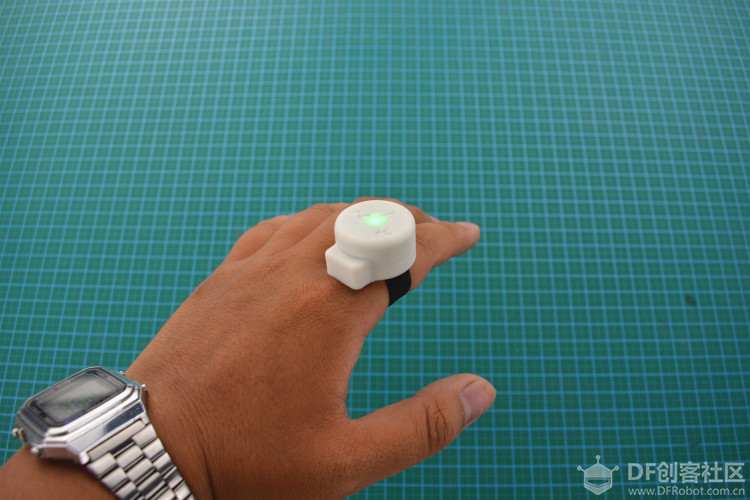

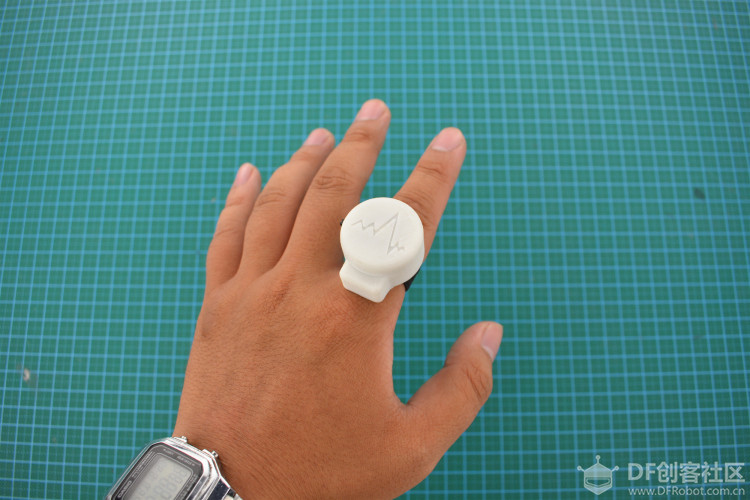

小明爸打开了开关，把这个小玩意儿戴在了小明的食指上

小明满脸疑惑。小明爸开始若无其事地问小明“今天天气怎么样”、“明天天气怎么样”......经过短暂的寒暄之后，就在小明快要确定他爸是真的脑袋出了问题的时候，小明爸的脸刷地一下变得严肃并快速问小明：“昨天我用私房钱买皮肤的事情，是你告诉你妈妈的吗？”

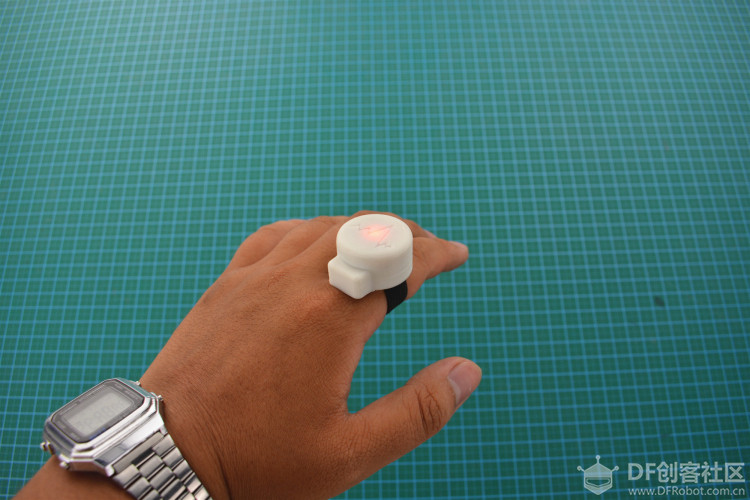

小明听后，身体一僵，愣了几秒钟。吞吞吐吐地说：“我没有”。紧接着，小明发现这个小玩意儿在这时居然变成了红色

小明爸看到了戒指的变色，缓缓地说：“它是带测谎功能的戒指”，......

【20年后】

此刻，小明已经成为一名合格的快乐单身肥宅，小明爸也老了。小明爸把小明叫过去，把那个灰尘仆仆的测谎戒指交到了小明的手上，说是要传给小明。小明一下把那个戒指bia到地上，愤怒地说：“这个害人的玩意儿，我是不会再对下一代用的”。小明爸说：“当你爷爷把它交给我的时候，我也是你这态度，跟你现在一模一样。然后你爷爷说这个戒指其实还有很多妙用。他跟我说，我们其实有时候不能客观地分辨出自己的内心感觉，但是我们的身体，特别是心跳是不会骗人的。他说我年纪也不小了，是时候成家了。于是让我戴着戒指去街上，如果遇见了那个能让这个戒指变成红色的女孩，她就是我未来的老婆。”小明爸说完，走到了置物架边，拿起了小明妈的照片

小明爸接着说：“当时我只是在人群中看了你妈一眼，就一眼，还不是那个“多看了一眼”......戒指就变成了红色，还是发出了那种从未见过的刺得眼睛疼的红光。我当时不敢相信自己的眼睛，但我相信你爷爷是不会骗我，于是我鼓起勇气上去跟你妈搭讪......后来就有了你。”

小明没等小明爸说完，捡起地上真香的戒指，戴上，然后飞奔出去

【正文】

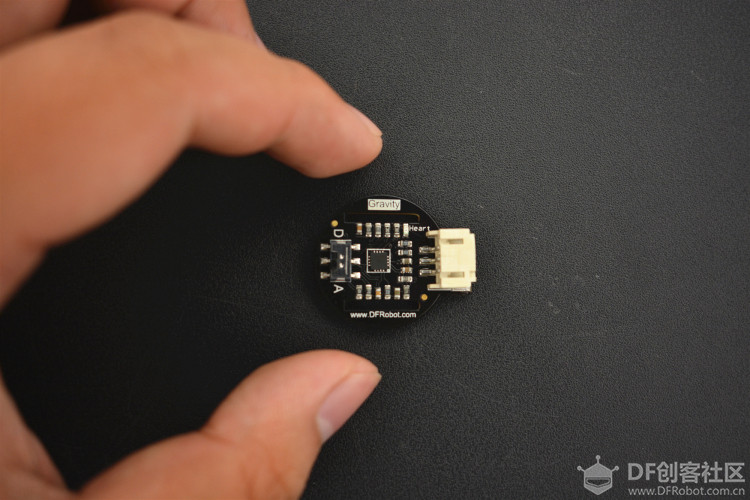

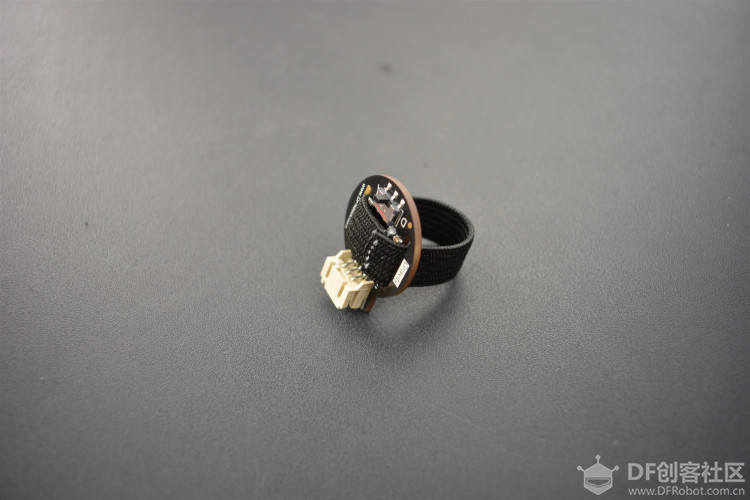

最近玩了一下DF出的心率传感器，传感器的可靠程度还是让我感到震惊。这款SEN0203心率传感器，是通过测皮下毛细血管内的血氧浓度，来间接地算出心率。心脏就像一个泵，不断地让身体里的血液循环运动，心脏的每一次舒张和收缩，都会通过血液为身体的每一处送去呼吸进来的氧气。心率传感器戴在手指、手腕通过检测相应位置下的血氧浓度，根据血氧浓度的时刻变化，来算出人的心率。传感器非常小，很适合用来做穿戴的装置。

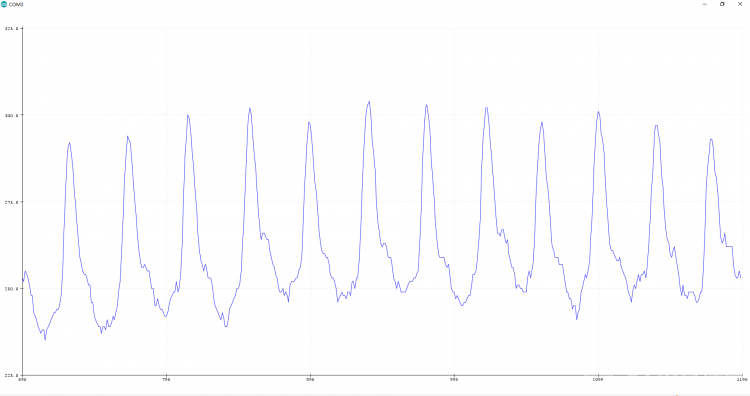

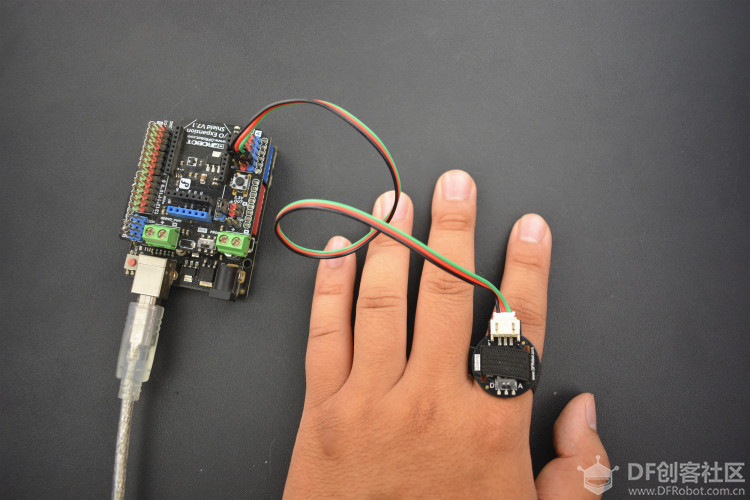

通过之前对这款心率传感器的实验，DF的产品资料里，通过数字量来测心率的那个程序有些小bug，手指其实没有乱动，但结果经常会出现“无效数据”的情况；最恼火的一点是，将传感器贴在指肚上，可以偶尔测出心率，但是如果像戴戒指那样，将传感器贴在指背一侧，并且是放在手指根部，就完全得不出心率了。但是！但是！依旧挡不住这款传感器的厉害之处，它的第二个程序例程是通过模拟量来测血氧浓度，我把程序烧录进去，像戴戒指一样贴在手指背面，数据可以很稳定、很精确地通过IDE里的串口绘图器被打印出来

于是就有了想法，想利用模拟量的数据，自己写个简单的程序，将心率给换算出来

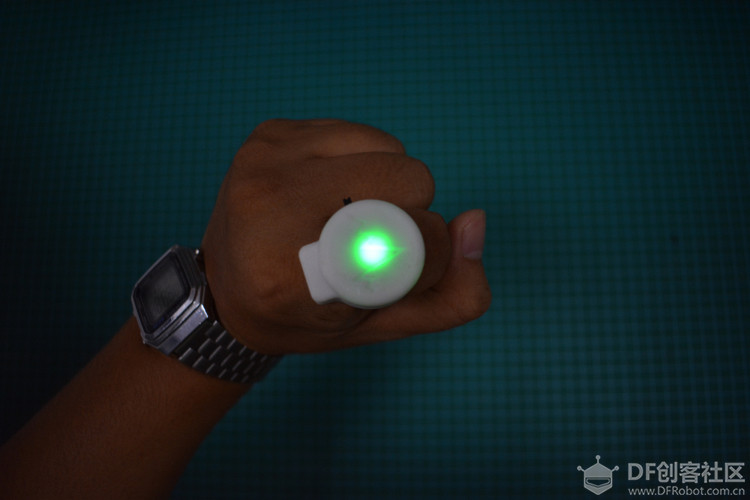

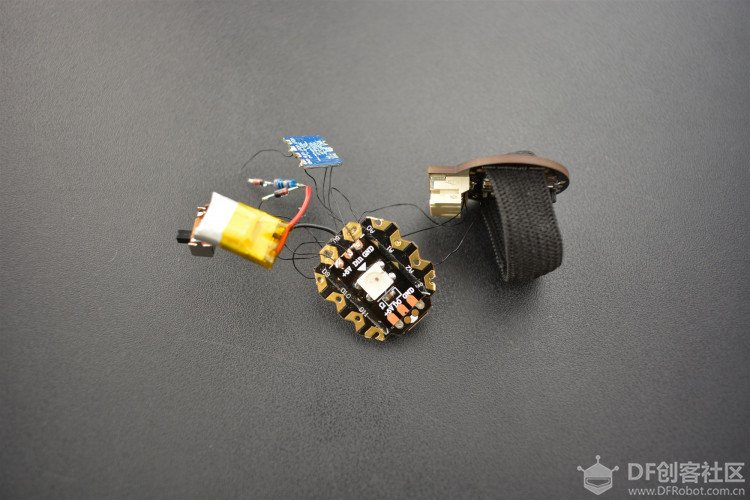

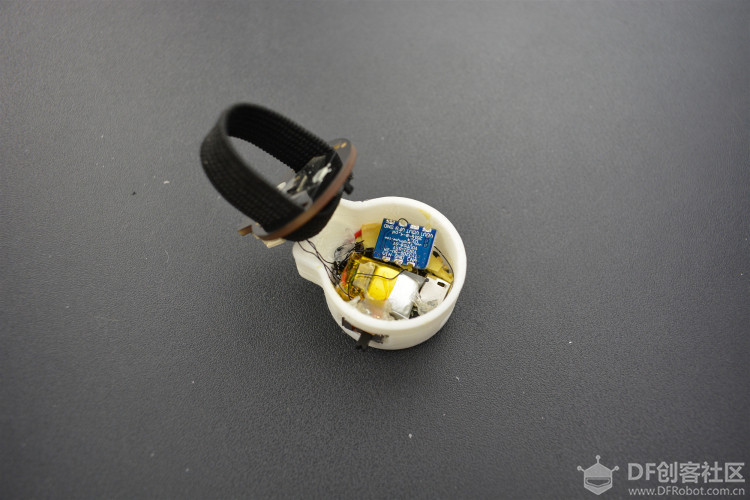

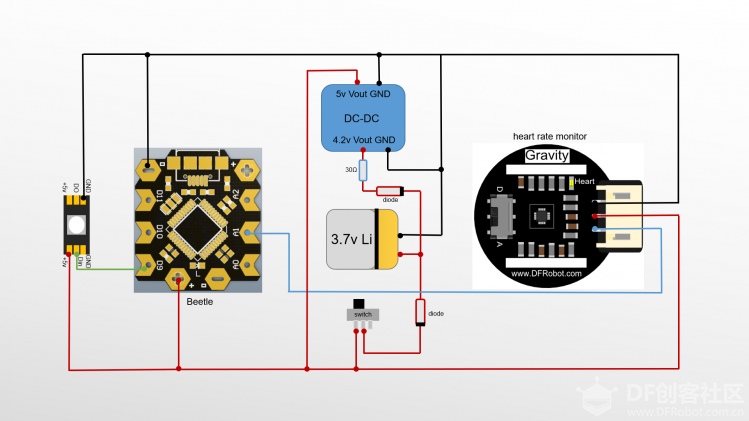

制作思路：用beetle作为控制器，一个ws2812全彩灯带颗粒作为状态指示灯，心率传感器将心率树值交给beetle，beetle根据树值变化（我只是做了一个简单的比较，第二次如果比前一次心率高了10个数值）控制ws2812亮起红灯，平时则是绿灯的状态。电池方面用的是3.7v 50mah的迷你电池，充电方面，使用了2个二极管和1个30欧的电阻通过DC-DC模块（5v-4.2v）来为锂电池充电。

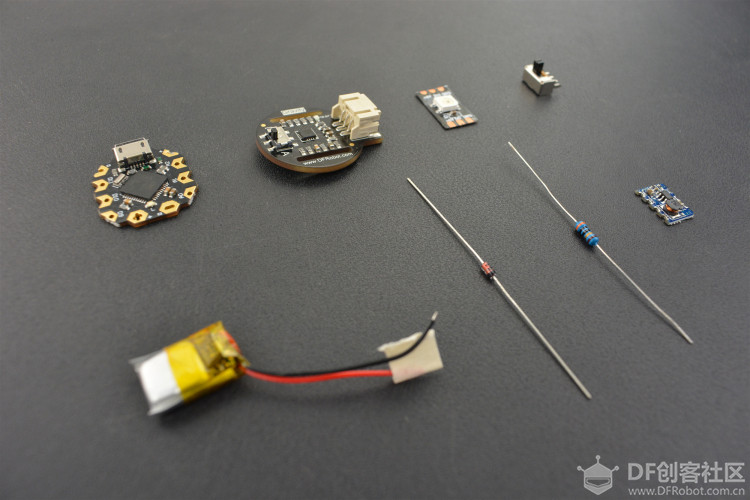

准备材料：

1. 心率传感器（SEN0203）

2. Beetle控制器（DFR0282）

3. ws2812灯带1粒（FIT0602）

4. DC-DC模块（5v-4.2v）

5. 3.7v 50mah锂电池

6. 直插二极管2个

7. 30Ω直插电阻1个

8. 拨动开关1个

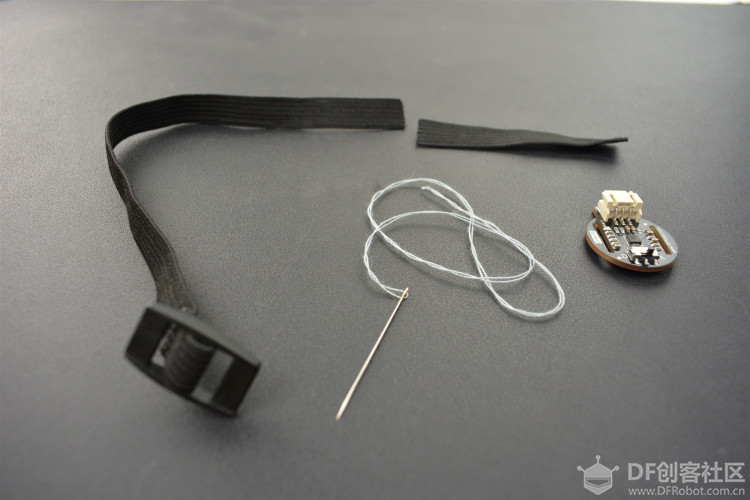

9. 针线

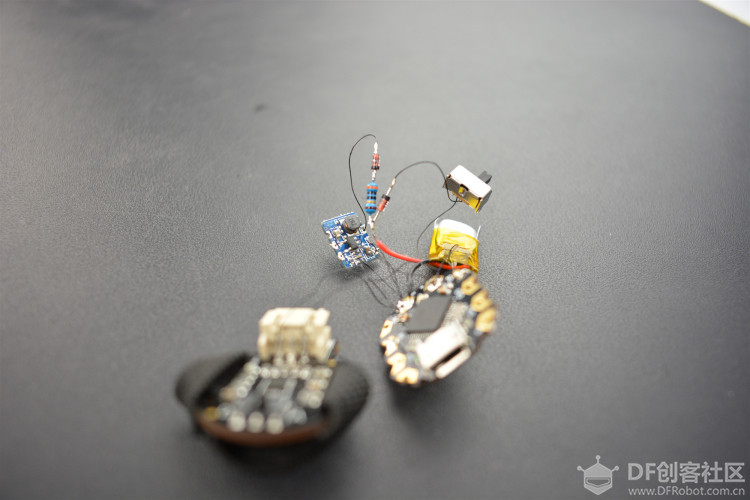

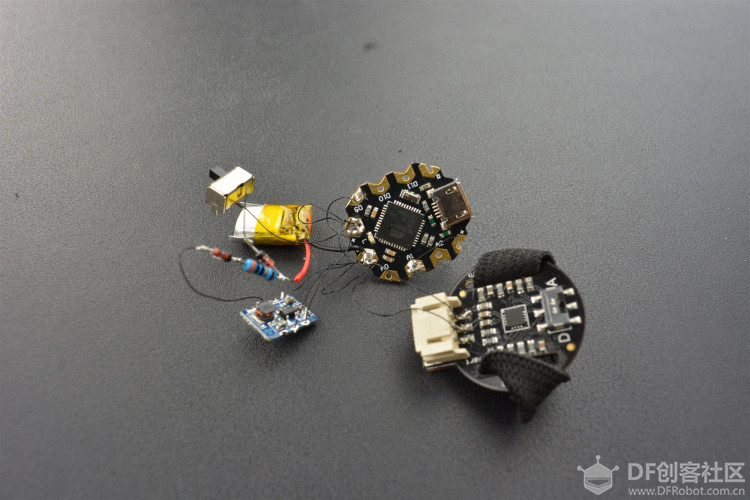

图片里的beetle，已经被我把四个尖角给剪了；二极管少了1根
