【MIT IoT官方教程11】LED矩阵灯
2019-10-047716
精华项目
AI 快速预览详细
本教程介绍了如何使用App Inventor和IoT技术，通过micro:bit的LED矩阵设计一个手机控制的LED灯应用。首先，需要完成手机与micro:bit的配对，并在App Inventor中打开IoT_BaseConnect.aia项目文件。接着，导入MicrobitLed插件，设置蓝牙设备属性，并添加文本输入框和按钮。通过调用过程Microbit_Led1.WriteLEDText，可以将文本写入LED矩阵。此外，还定义了一个过程drawSmiley，用于绘制微笑符。通过这些步骤，用户可以轻松实现手机控制micro:bit LED矩阵的效果。
|

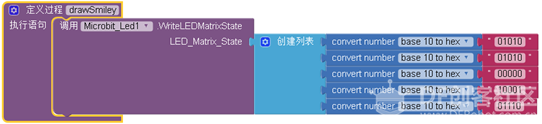

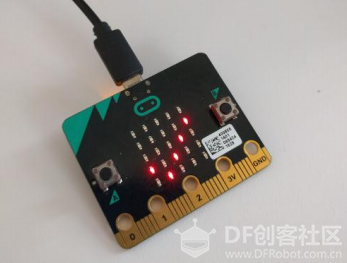

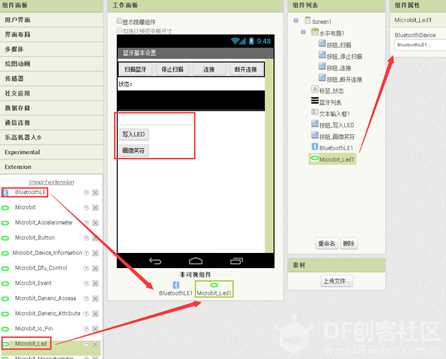

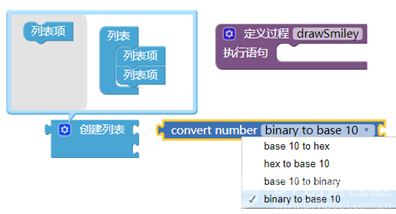

App Inventor + IoT：LED矩阵app（micro:bit） 实验目标 本教程使用App Inventor + IoT和Micro:bit的LED矩阵，设计一个的app，可以通过手机控制Micro:bit上的LED矩阵灯的亮或灭。 注：在进行本实验前，大多数情况下无需配对，少数情况下可能需要将microbit与手机配对。 • 主控板： micro:bit  准备工作 • 手机与Micro:bit配对 • 完成App Inventor + IoT基本连接设置 打开aia文件 • 打开IoT_BaseConnect.aia项目文件并另存为IoT_microbitLED • 在组件面板中，点击Extension，导入插件 • 将MicrobitLed拖到工作面板中，并将其BluetoothDevice属性设置为BluetoothLE1 • 在列表浏览框下方添加1个文本输入框 • 在文本输入框下方添加两个按钮，分别命名为按钮_写LED，按钮_画微笑符，同时文本属性分别修改写LED，画微笑符  导入插件方法 • 方法1：将aix文件下载，选择“Frommy computer”导入 • 方法2：点击URL，直接将网址输入导入http://iot.appinventor.mit.edu/assets/resources/SimpleMicrobit.aix   逻辑设计：当蓝牙连接成功后 • 标签显示为“已连接”，隐藏蓝牙列表  逻辑设计：点击写LED按钮时 • 调用过程Microbit_Led1.WriteLEDText，将当前文本框中的内容写到LED矩阵中  逻辑设计：定义过程：drawSmiley • 从过程抽屉中拖出定义过程块，并重命名为“drawSmiley" • 从列表抽屉中拖出创建列表程序块，并再添加3个插槽 • 从数学抽屉中拖出convert number并选择binary to base 10（二进制转10十进制） • 从文本抽屉中拖出6个文本块，依次输入： (01010, 01010, 00000, 10001,01110。每个字符串代表了矩阵灯的一行，1表示灯亮，0表示灯亮)   逻辑设计：点击画微笑符按钮时 • 调用过程drawsmiley，画微笑符  • 下面左边的图绘制的是过程里设置的5个二进制数值 • 右边绘制的LED矩阵图对应的5个二进制数值分别是多少？    |
-
-
