本项目介绍了如何使用Micro:bit、徽章板和HaodaMIDI制作纸板架子鼓。通过铜箔连接导线与Micro:bit金手指相连，实现触碰引脚的效果，触发指定声音。项目包括准备材料、硬件连接、编写程序和制作外型等步骤。最终效果是一个有趣的纸板架子鼓，适合8岁以上儿童及初学者进行动手实践。

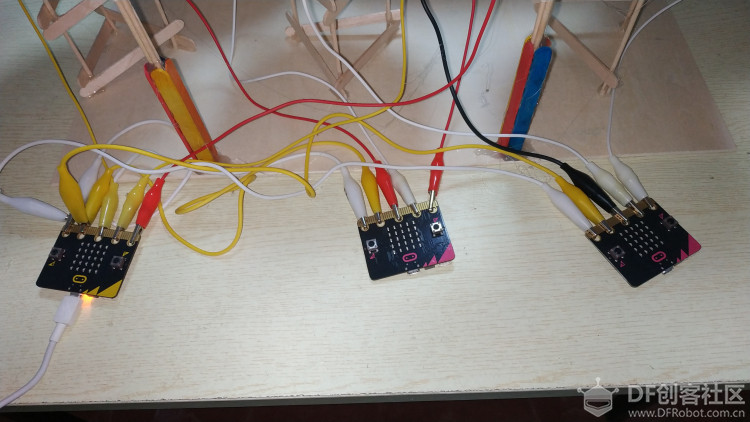

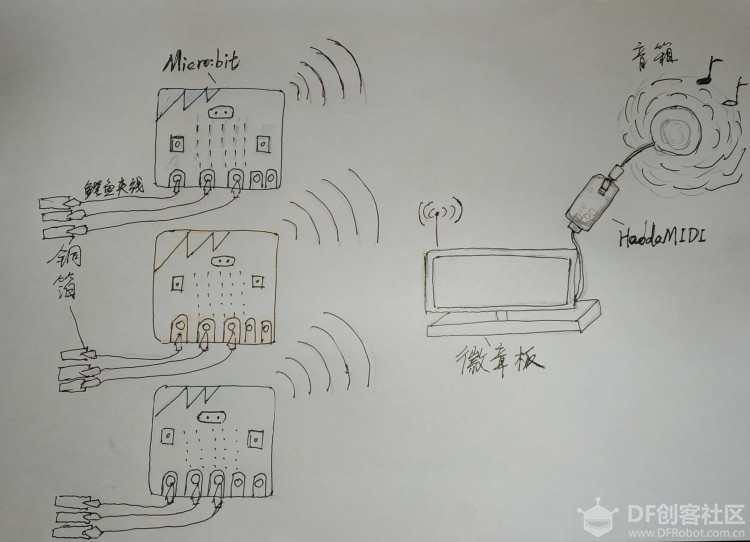

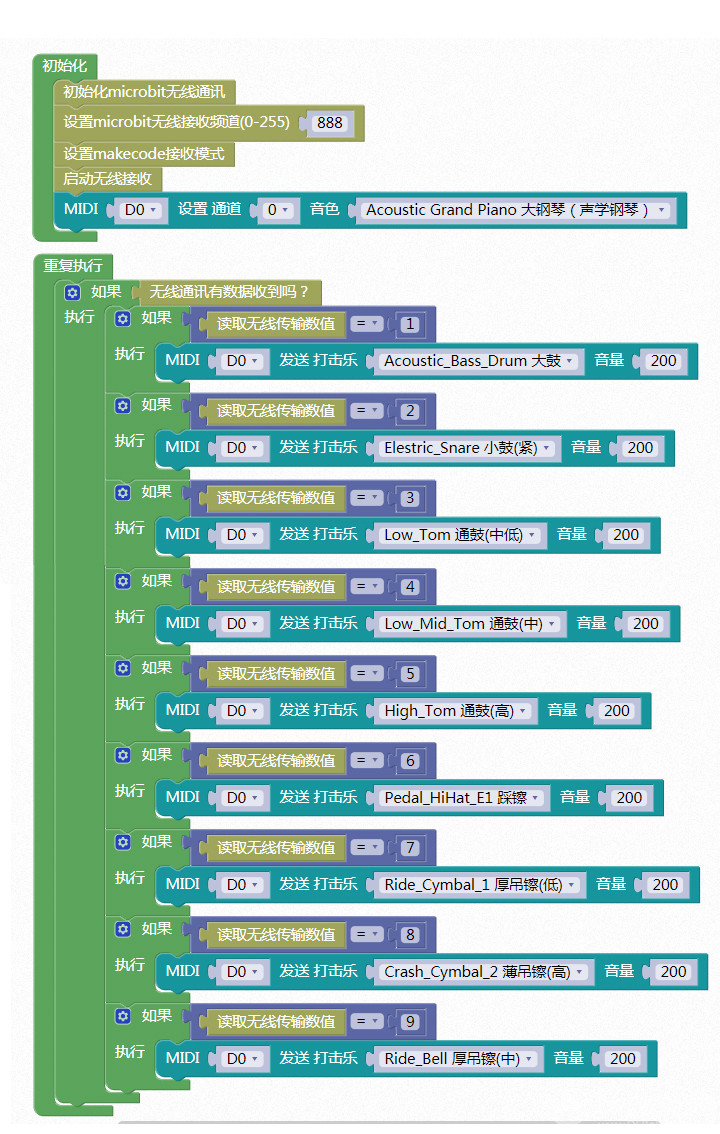

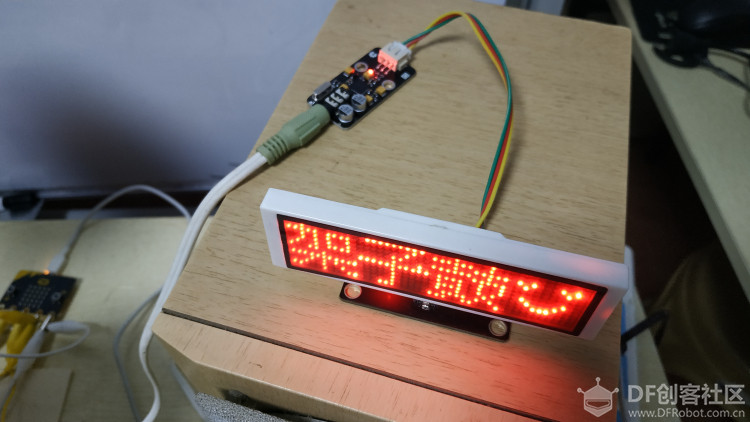

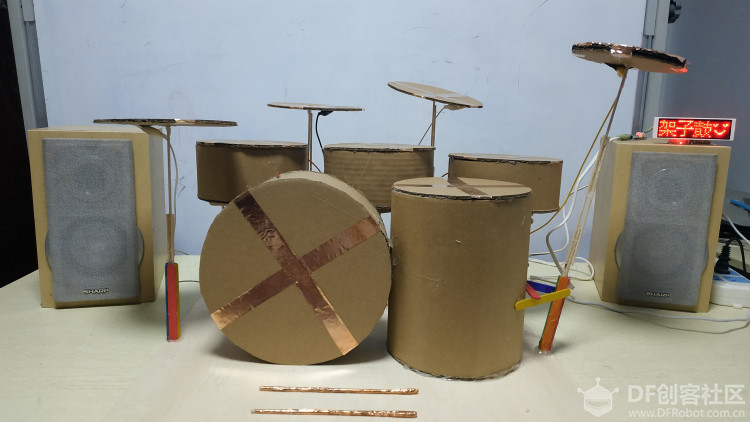

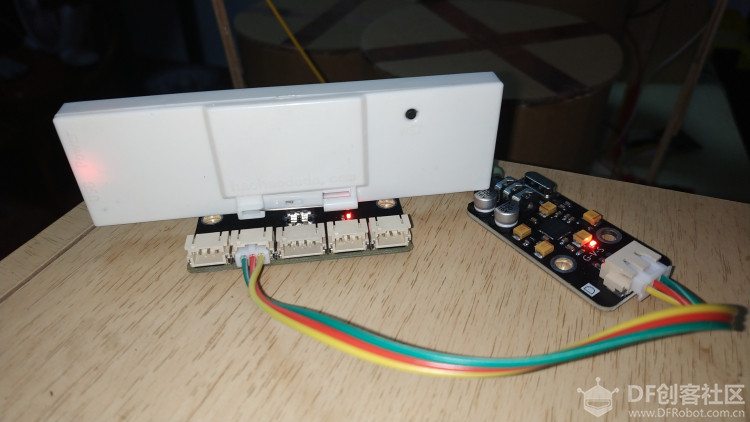

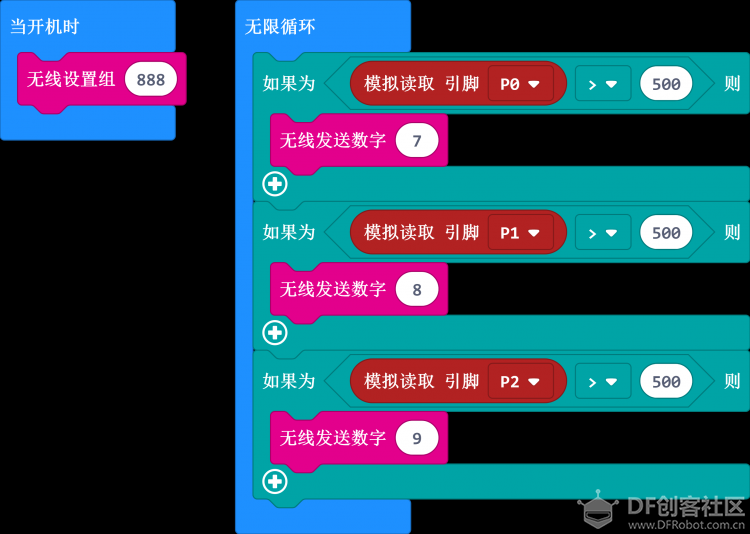

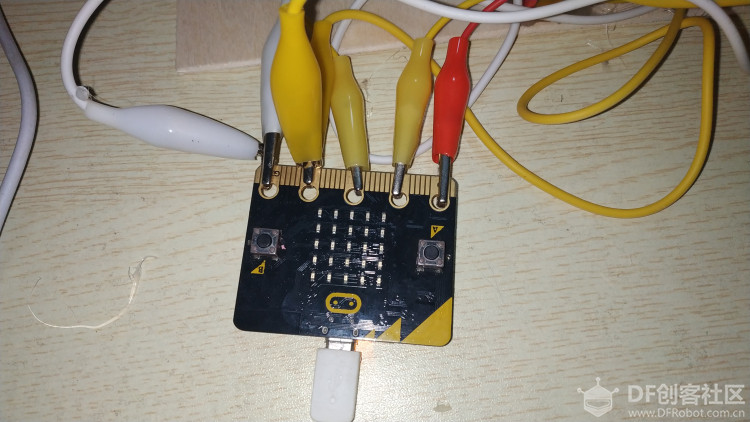

 前 言 作为较活跃的创客爱好者一枚，我第一时间获得了好好搭搭近期出品的徽章板和HaodaMIDI。结合这两件产品的特点，搭档Micro;bit制作了一个纸板架子鼓，也算是中西合璧吧。 (如视频无法显示，请直接点击上方“作品演示”) 制作原理 纸板架子鼓，其原理同大家熟知的水果钢琴是一样的。通过铜箔连接导线与Micro:bit的金手指相连，人拿着包裹了铜箔的小棒进行击打，达到触碰引脚的效果。触碰前后的模拟值的变化作为是否被触碰的依据，当触碰后（鼓被击打），Micro:bi通过无线通讯方式发送指定信息出去；徽章板收到相应的信息后，通过相应的程序控制HaodaMIDI 发出指定的声音。 原理图如下图所示： 制作步骤 No.1 准备材料 Micro:bit 3块 徽章板（含底座扩展板） 1块 HaodaMIDI 1块 鳄鱼夹导线 13条 铜箔纸 1卷 小木棒 若干根 雪糕棒 若干根 瓦楞纸（50*50） 4张 椴木板 1块 电脑音箱 1套 No.2 硬件连接     鳄鱼夹导线一头分别夹到3块Micro:bit的P0/P1/P2引脚，一头留着夹铜箔（需要9条鳄鱼夹导线）。 利用鳄鱼夹导线将3块Micro:bit块的正负极连接起来（需要4条鳄鱼夹导线）。 这样连接后，只需要对其中任何1块Micro:bit供电即可。 No.3 编写程序 Micro:bit端使用MakeCode（好搭版）在线编程平台，网址：http://haohaodada.com/haodabit/#editor 3块板子的程序基本相同，只不过发送的信息不同。当指定引脚的模拟值大于500时，通过无线通讯方式向徽章板发送指定数字（1~9）。 程序见下面所示：  第1块Micro:bit程序  第2块Micro:bit程序  第3块Micro:bit程序 当徽章板接收到Micro:bit发送的信息后，控制HaodaMINI发出指定的声音。 程序如下图所示：  No.4 制作外型

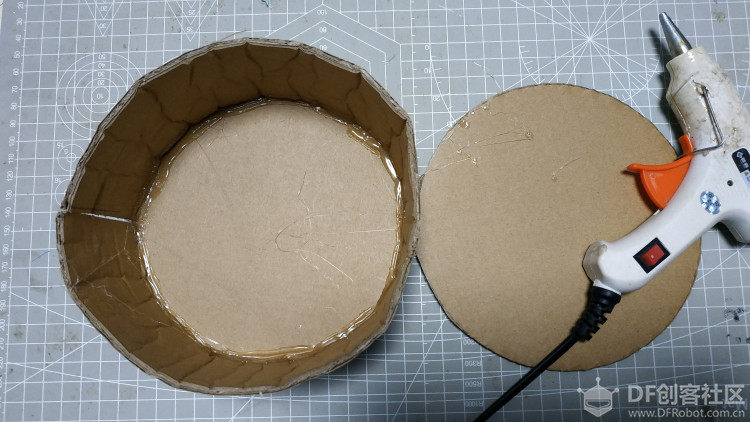

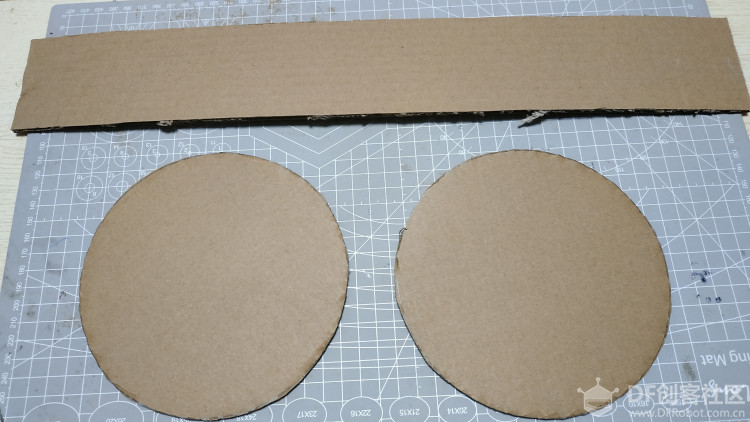

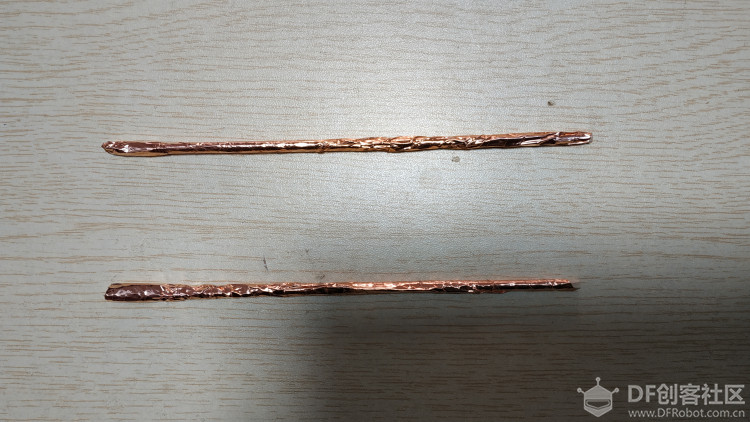

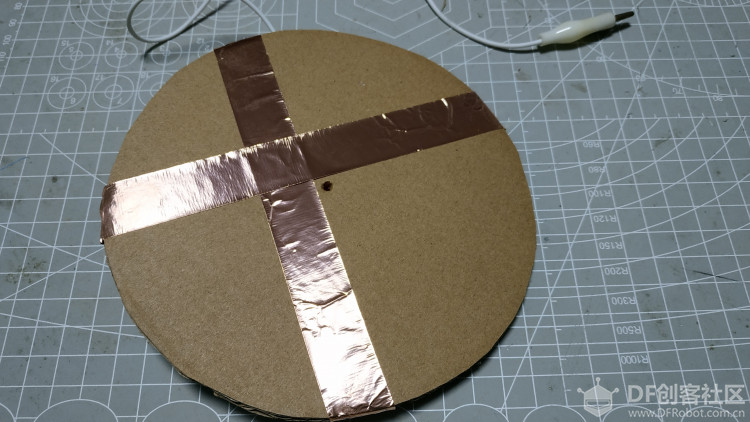

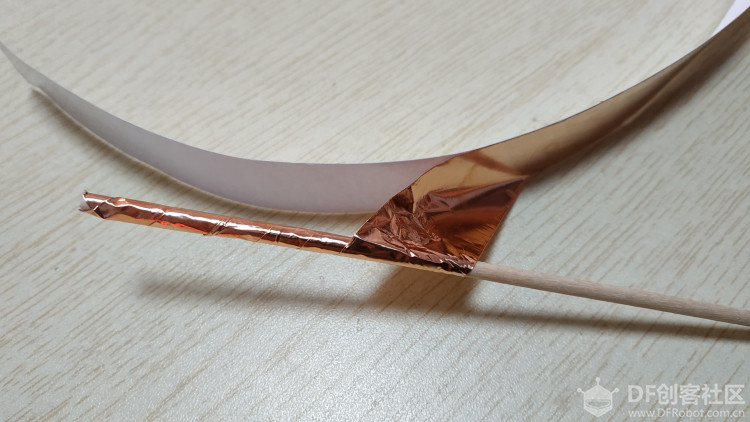

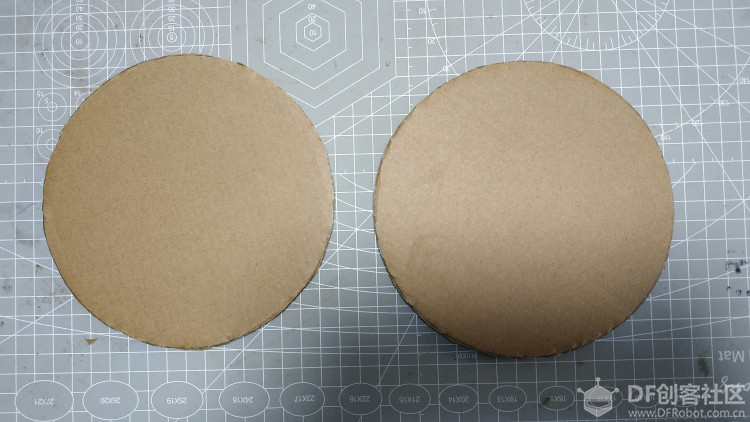

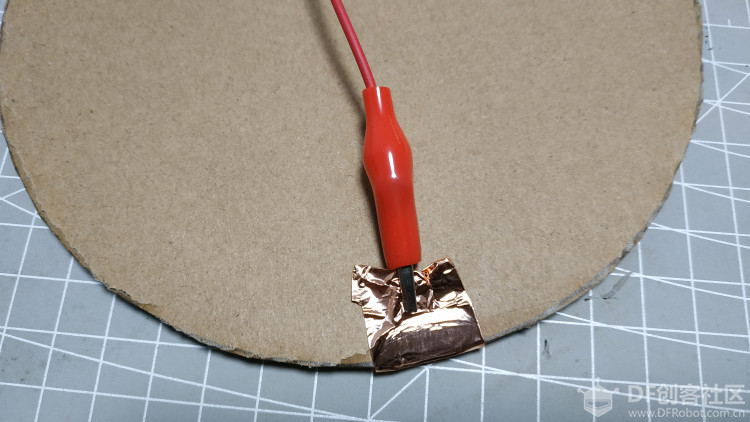

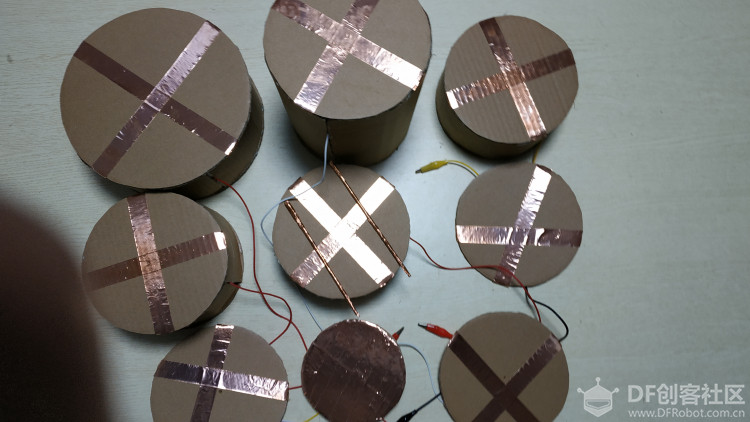

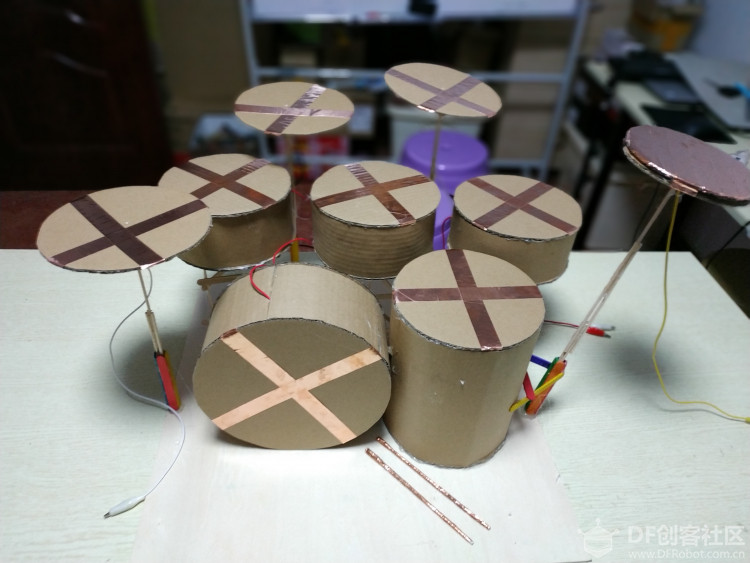

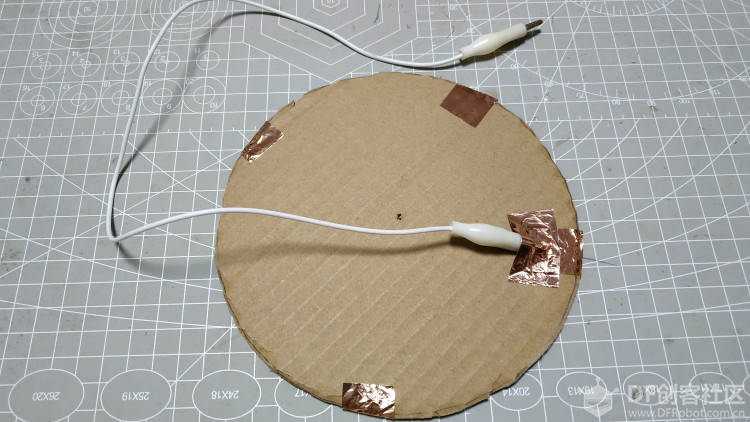

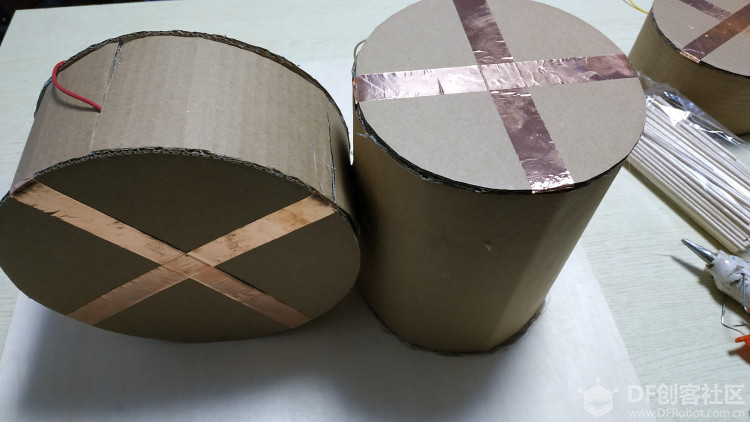

带胶铜箔纸缠绕木棒，制作鼓棒。   将带胶铜箔纸粘于圆形纸板一面，两头留长，贴于反面，其中一头用鳄鱼夹夹住，并加贴一条铜箔纸条。这时，夹于Micro:bit引脚的的鳄鱼夹需要先取下，以方便操作。       全部完工 No.5 装配调试  利用木棒和雪糕棒制作支架，将其它鼓固定在支架上。   全部固定  装配好后，进行调试，发现连接问题或者程序问题，及时调整，以达到最佳效果。 |
