本项目介绍如何使用Arduino制作一个名为“时光宝盒”的音乐播放器。硬件清单包括Arduino Uno、iov7拓展板、物联网模块、OLED模块、旋钮模块、MP3模块、舵机等。最终效果是支持网络播放和本地播放模式，通过旋钮调整歌曲，舵机指示工作模式。适合STEM教育场景，激发孩子对编程和电子的兴趣。
|

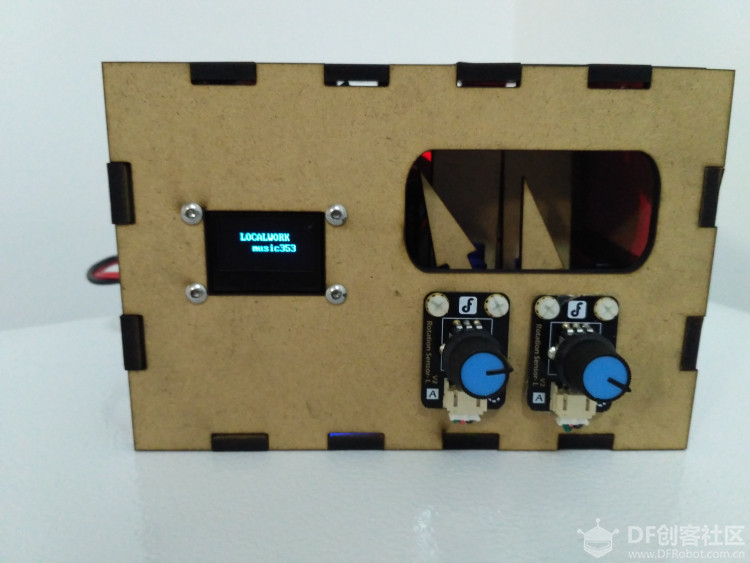

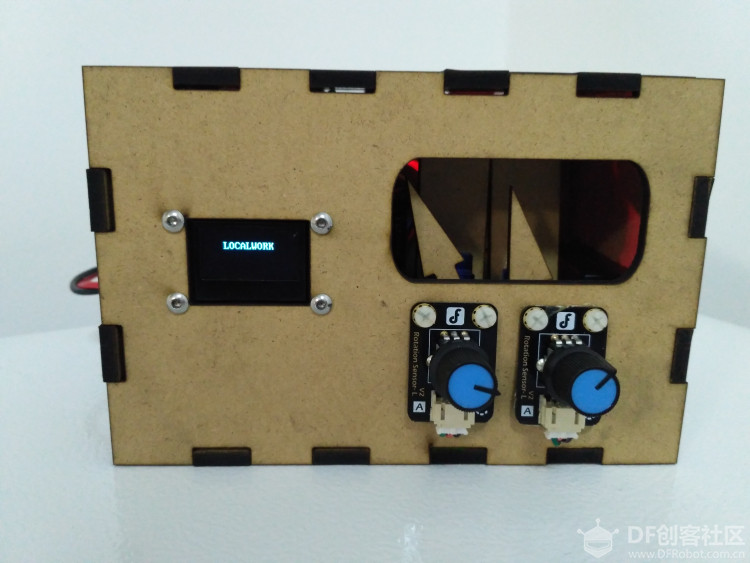

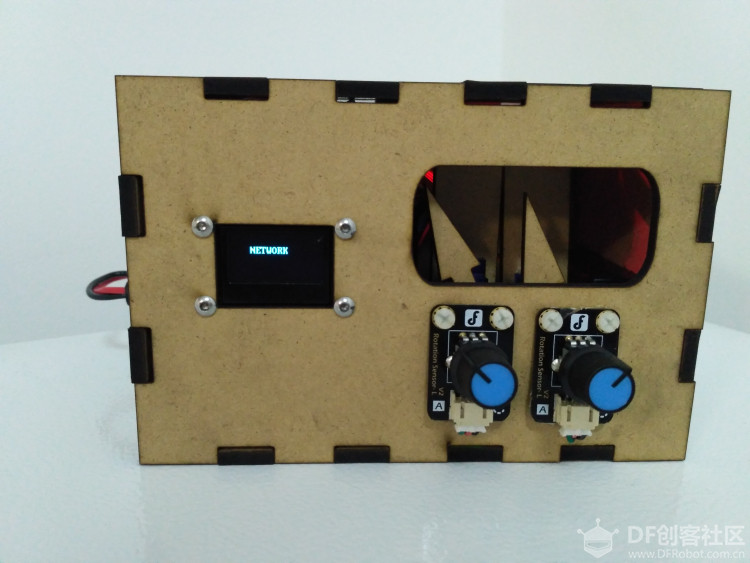

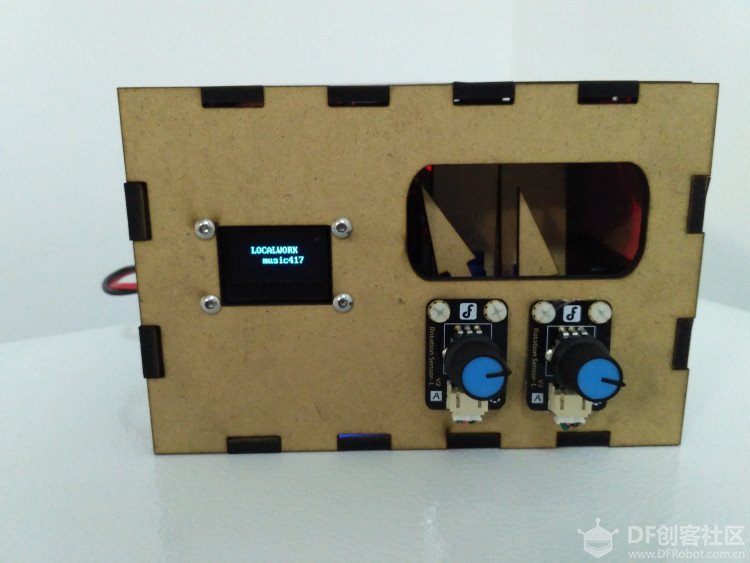

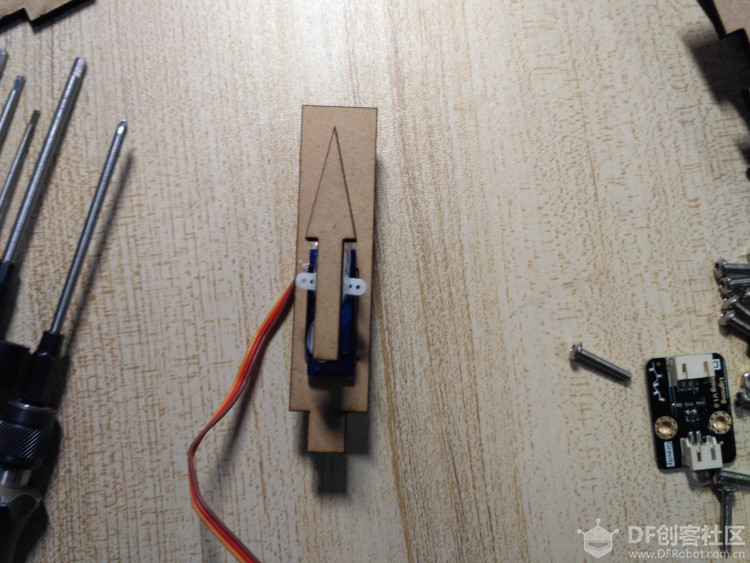

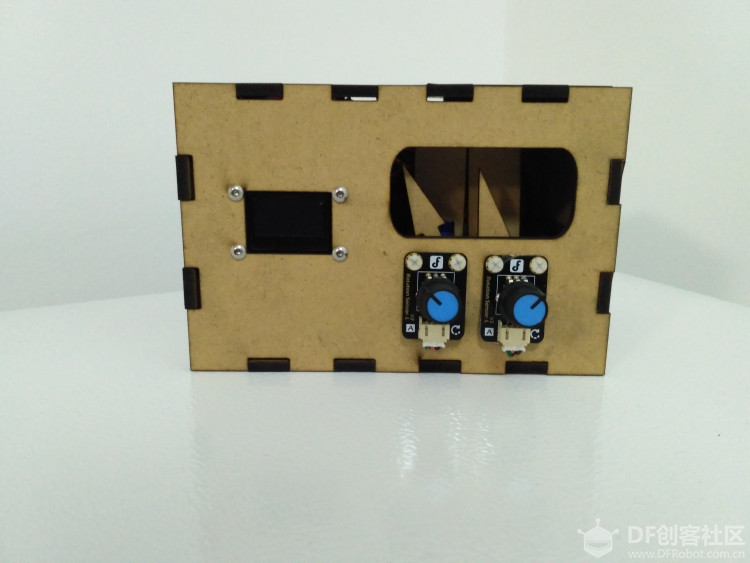

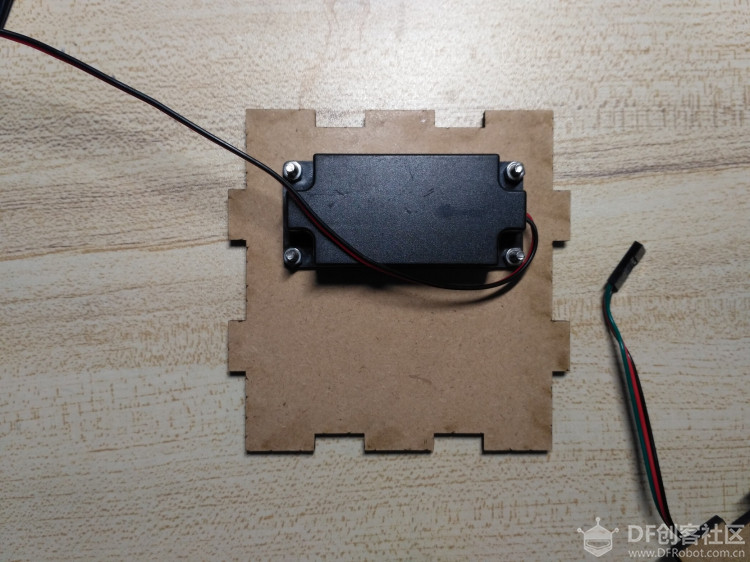

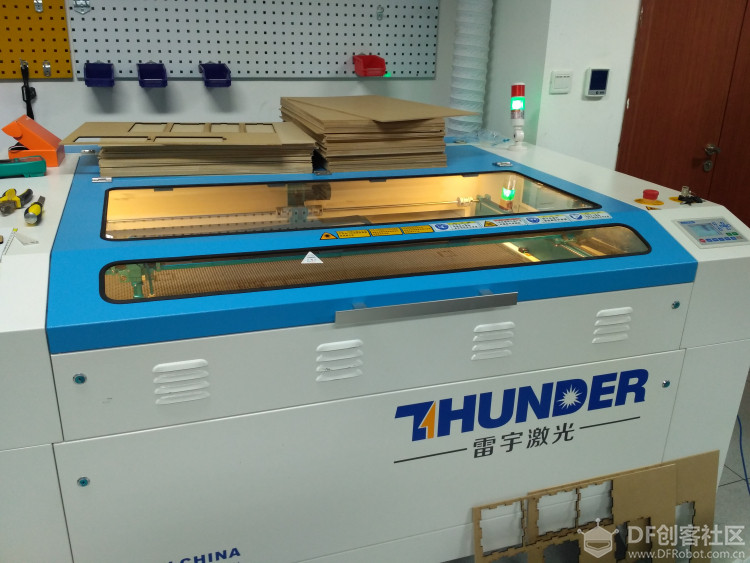

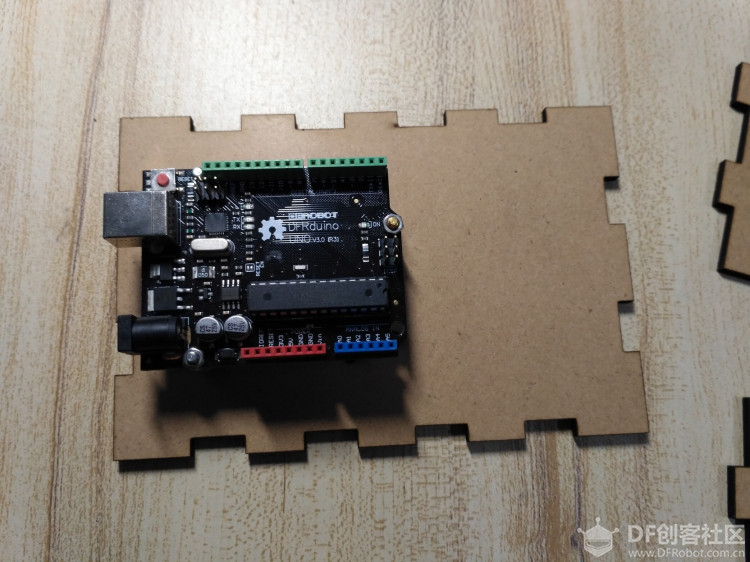

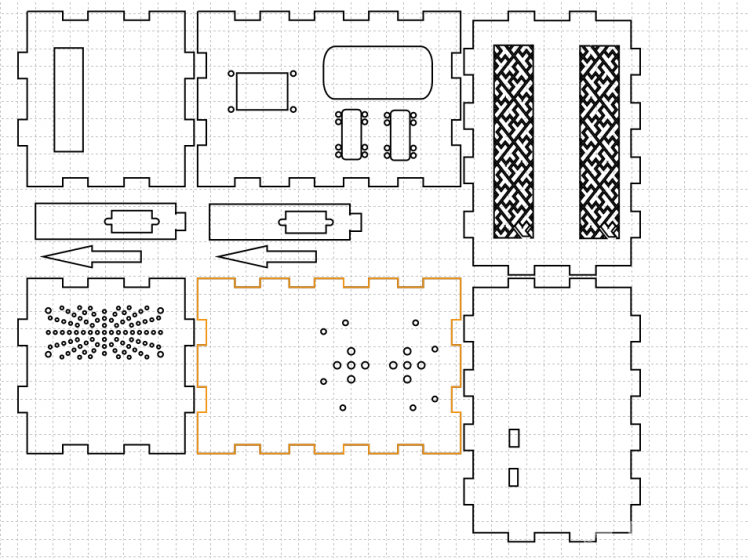

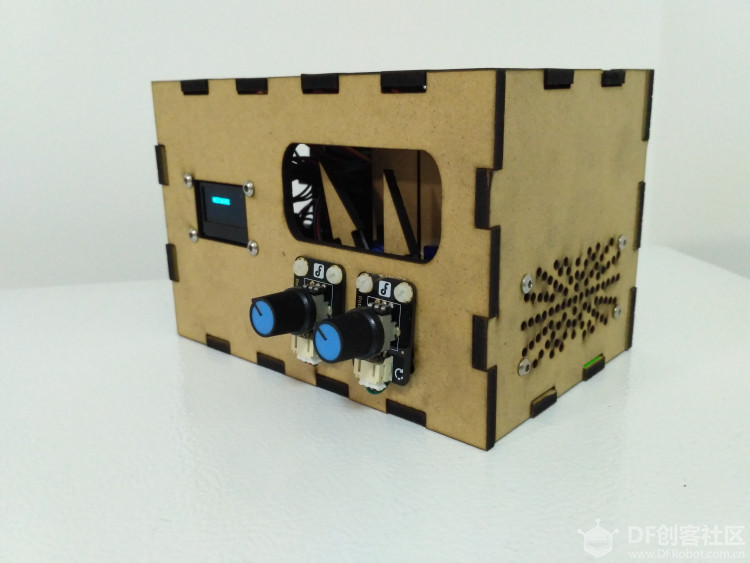

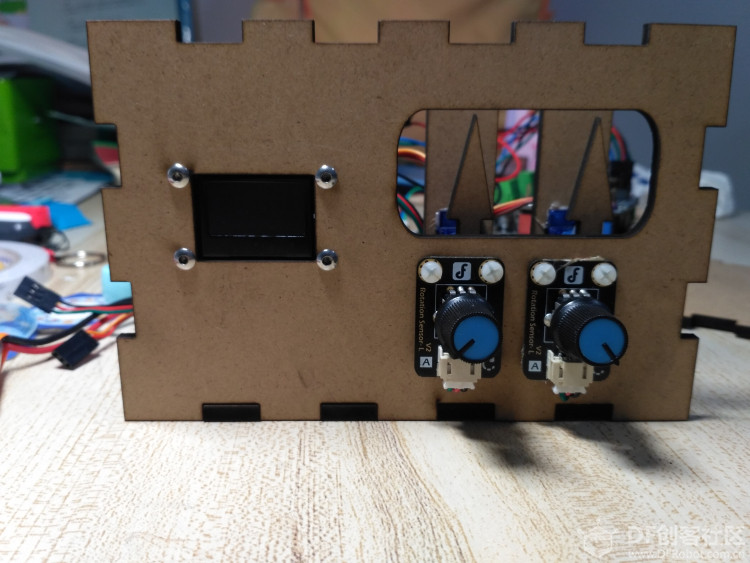

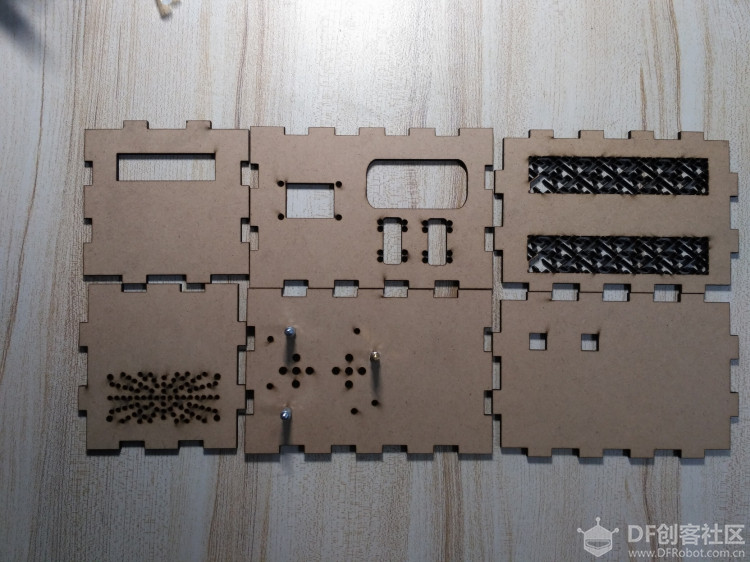

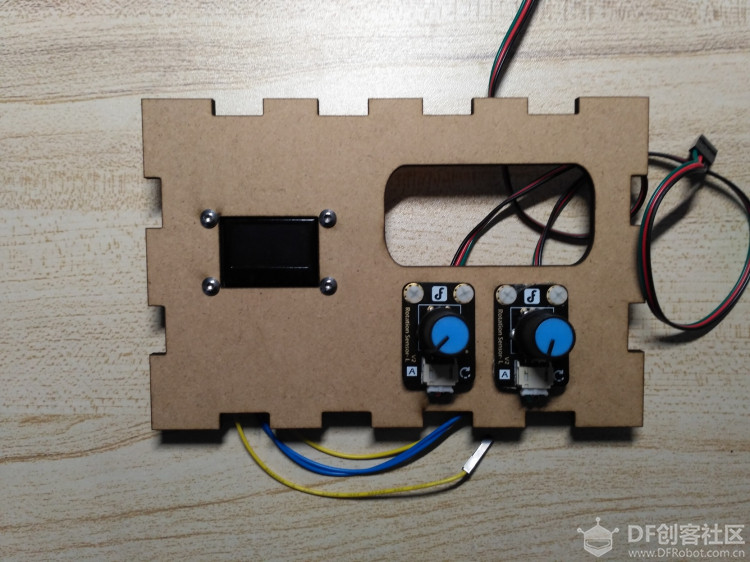

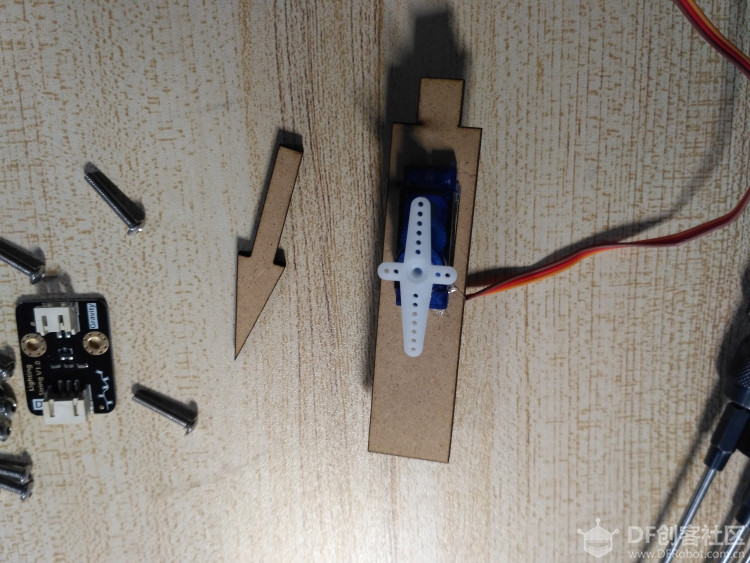

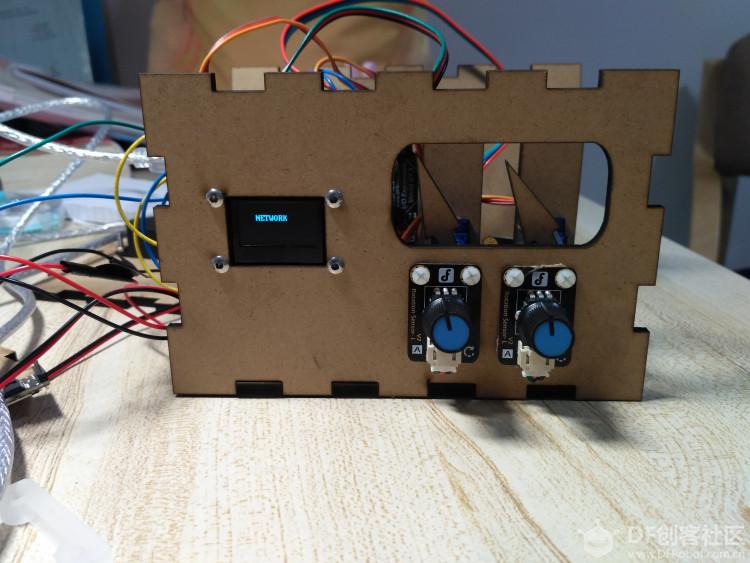

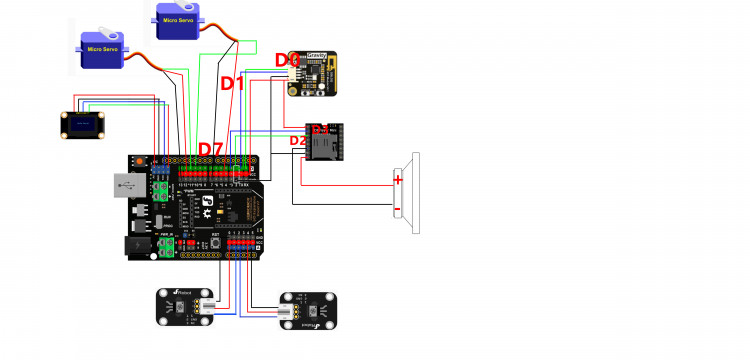

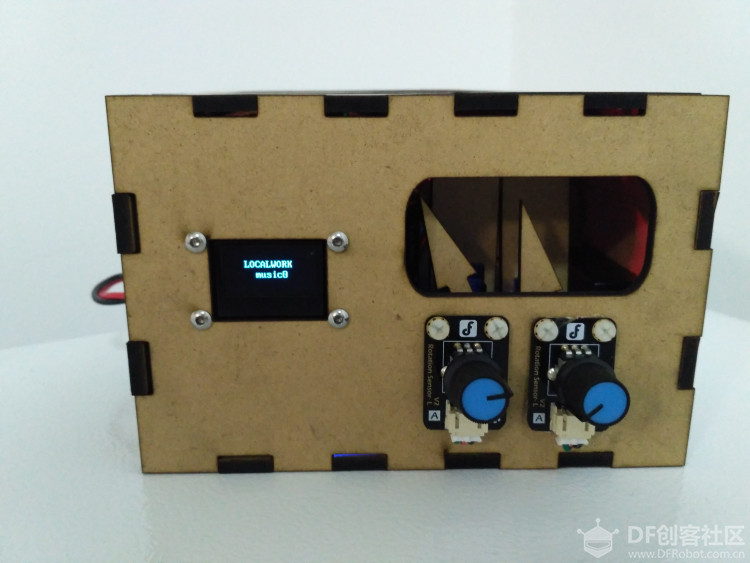

作品展示：    作品简介： 本时光宝盒其本质是一个音乐播放器。有两种播放模式网络播放和本地播放模式。 1.网络播放模式：通过EasyIOT发送年代，当时光宝盒收到对应的年代后播放相应的音乐。 2.本地播放模式：通过旋钮调整选取不同的歌曲播放。 3.两个旋钮分别用于调整工作模式和选取歌曲，且调整时，舵机会随之摆动指示区分。 作品器材： 1.Arduino uno *1 2.iov7拓展板 *1 3.物联网模块 *1 4.OLED模块 *1 5.旋钮模块 *2 6.MP3模块 *1 7.舵机 *2 8.7.4v电池 *1 9.螺丝若干 制作过程 一、电路连接  olbog模块（绿—D0,蓝—D1，红—VCC，黑—GND） MP3模块（绿—D2,蓝—D3，红—VCC，黑—GND） 角度传感器1（A1） 角度传感器2（A2） LCD（I2C） 舵机1（D10） 舵机2（D11） 二、结构设计 使用LaserMker为其设计结构件如下图所示 三、制作组装  用雷宇激光切割机进行切割 切割后的结构件  安装主控板  安装OLED和两个旋钮  安装喇叭  将舵机安装到固定槽中，制作指示针  用热熔胶粘贴指示针  将正面板与底板拼接在一起  上传程序进行最后调试  四、运行测试 对系统上电，下图显示为本地模式  通过旋转第二个旋钮，可以播放不同的音乐。  对应不同数字播放不同音乐  物联网模式播放  进入物联网对应的TOPIC选择发送消息  |
-
