先说主题，就是做一个触控互动玩具。3D打印部分未列出，不在这次展示中。
选择的主控是Arduino，主要模块是mpr121

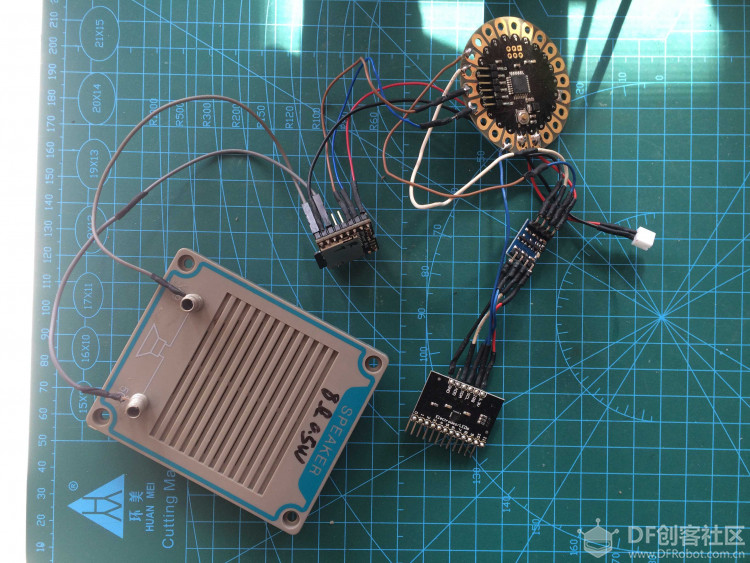

MPR121和arduino的那点事图1

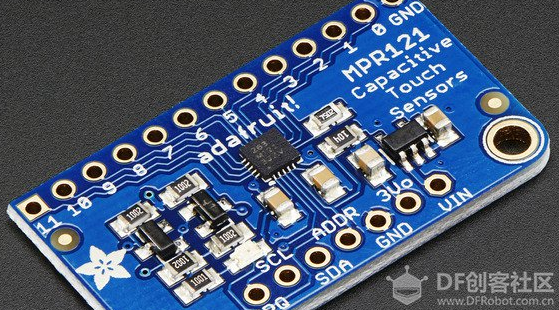

MPR121芯片可以处理多达12个独立的触摸板。MPR121只支持I2C，几乎可以用任何微控制器实现。您可以使用ADDR引脚选择4个地址中的一个，一个I2C 2线总线上共有48个电容触摸板。使用该芯片比使用模拟输入进行电容式感应要容易得多：它可以处理所有的滤波器，并且可以配置为更多/更少的灵敏度。MPR121-12通道独立电容式触摸电路板实物截图：

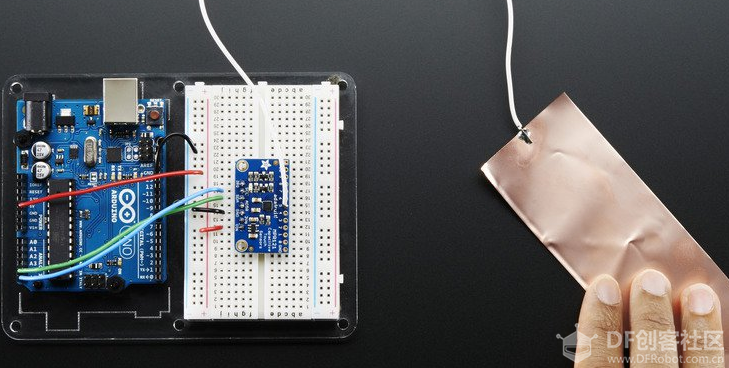

MPR121和arduino的那点事图2

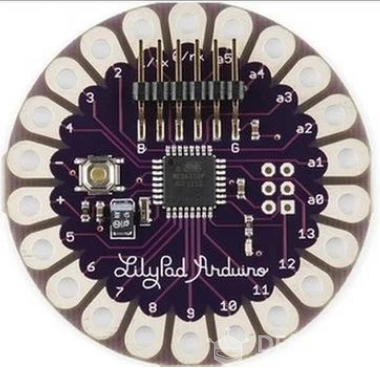

主控我用的是arduino lilypad
MPR121和arduino的那点事图4

DFPlayer mini和128M SD卡一个
MPR121和arduino的那点事图5

8偶小喇叭一只

因为mpr121的VCC是要求输入3.3V，而arduino lilypad VCC是输出5V，因此需要一个level shifter。把5V转为3.3V。给mpr121使用。
MPR121和arduino的那点事图6

下面是连线图

代码编译通过

[mw_shl_code=applescript,true]/********made by gada888***China Cool Man****2019-10-31****/
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
#include <MPR121.h>

#define nums 2

void setup () {
  Serial.begin (9600);

  mp3_set_serial (Serial);
  delay(1);
  mp3_set_volume (20);          // Volume 0 ~ 30

  MPR121.begin(0x5a);          // MPR121 touch address 0x5a
  MPR121.setInterruptPin(4);
  MPR121.setTouchThreshold(40);
  MPR121.setReleaseThreshold(15);
  MPR121.updateTouchData();
}

void loop () {
  if (MPR121.touchStatusChanged()) {
MPR121.updateTouchData();
if (MPR121.isNewTouch(0))
   mp3_play (1);
if (MPR121.isNewTouch(1))
mp3_play (2);
  }
  DeMPR121();
}

void DeMPR121() {
MPR121.updateBaselineData();
  MPR121.updateFilteredData();
  Serial.print("Count: ");
  for (int i = 0; i < 2; i++) {
Serial.print(MPR121.getBaselineData(i) - MPR121.getFilteredData(i), DEC);
if (i < 2) Serial.print(" ");
  }
  Serial.println();
}

[/mw_shl_code]

下载附件

lib.rar

MP3.rar
