眼疾手快是一个适合STEM教育的创客项目，通过使用micro:bit主控板、DF motor:bit扩展板、180°舵机等硬件，结合编程实现随机掉落物体的游戏功能。项目包括详细的制作步骤和材料清单，适合青少年科创比赛和课堂案例。通过这个项目，孩子们可以学习舵机和随机数的使用，同时享受动手实践的乐趣。
|

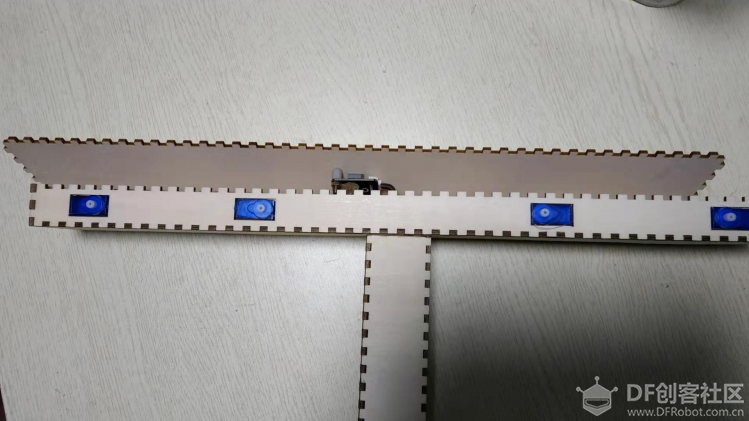

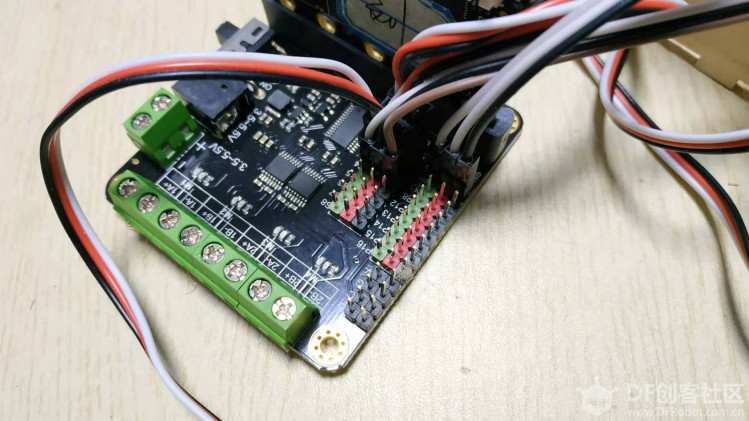

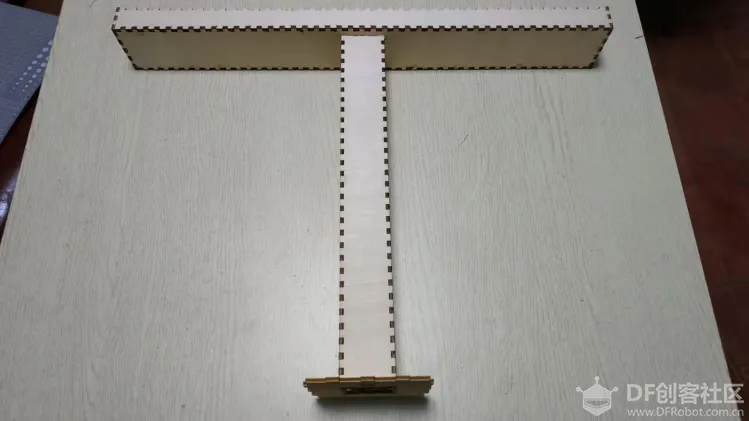

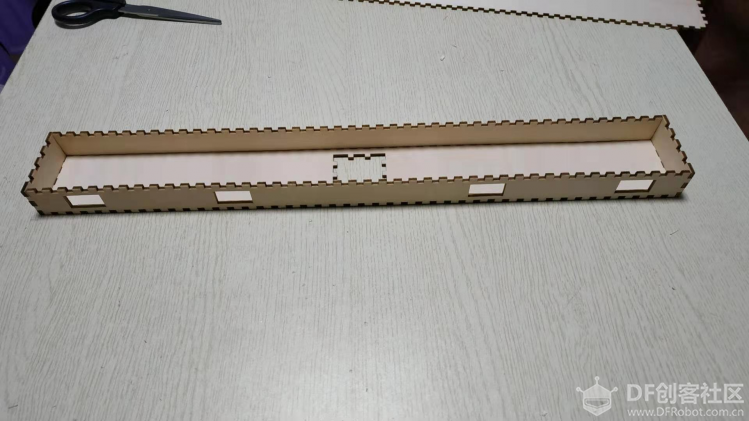

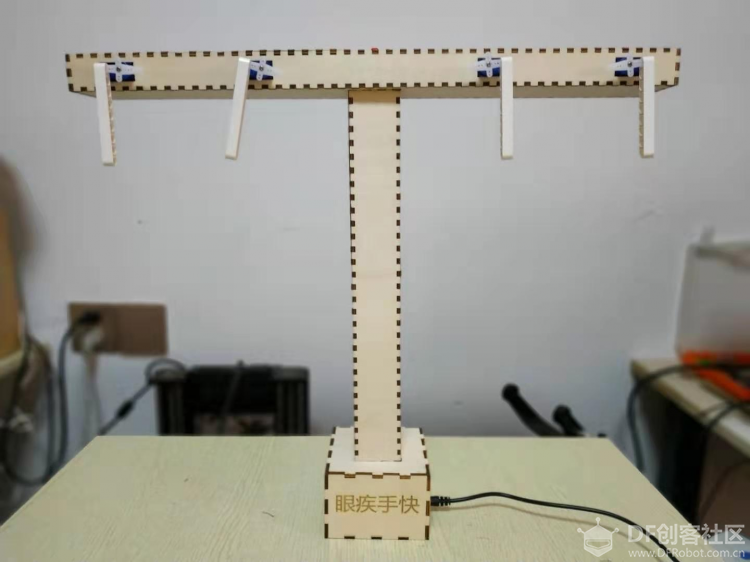

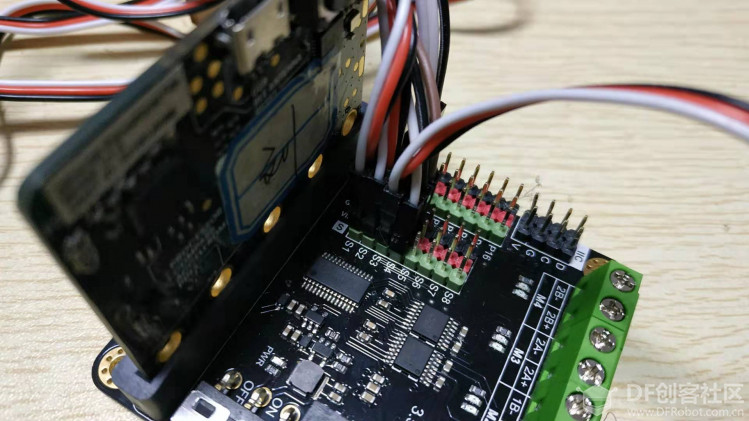

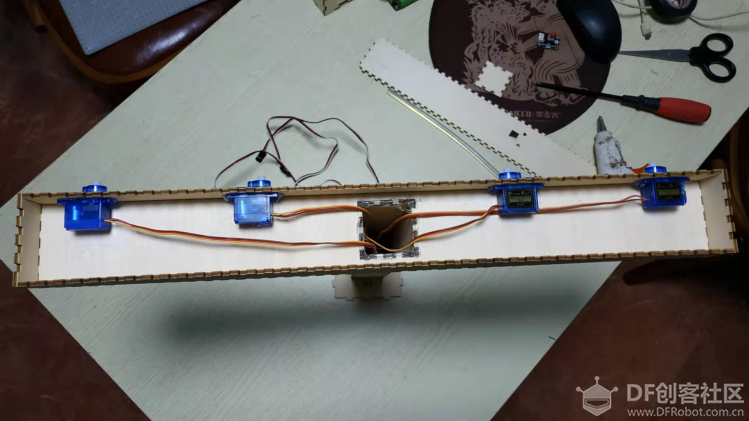

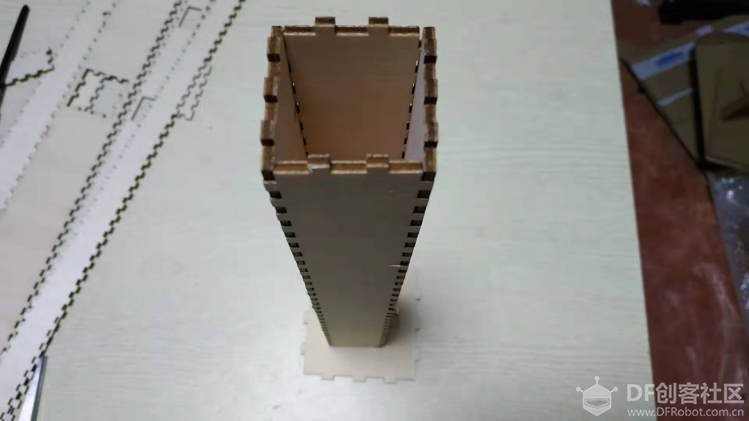

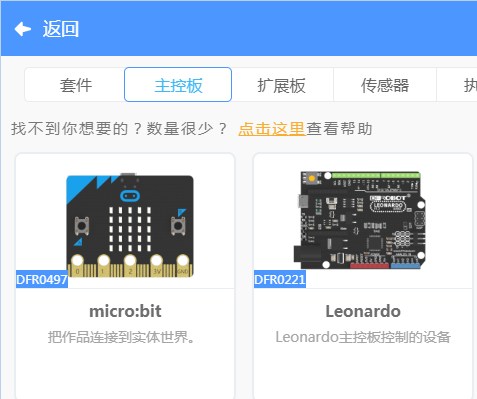

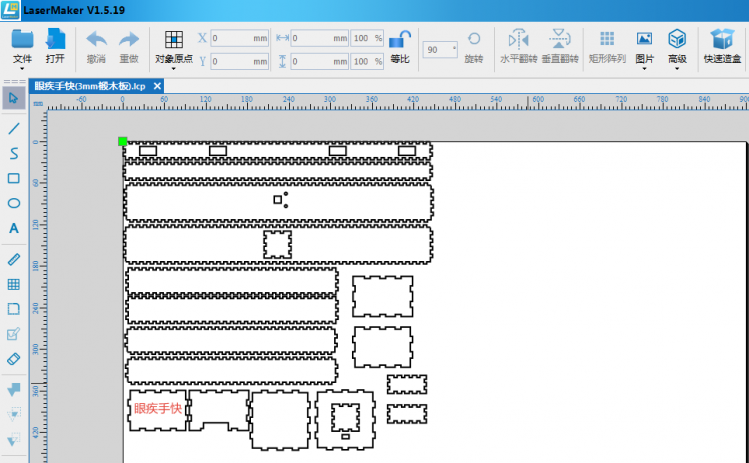

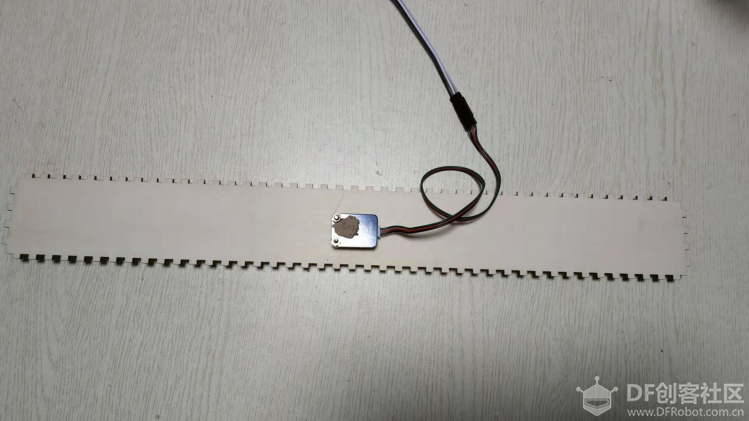

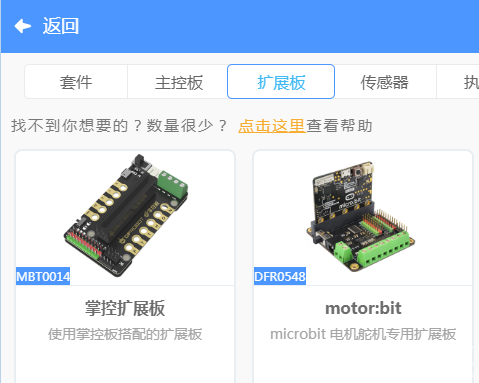

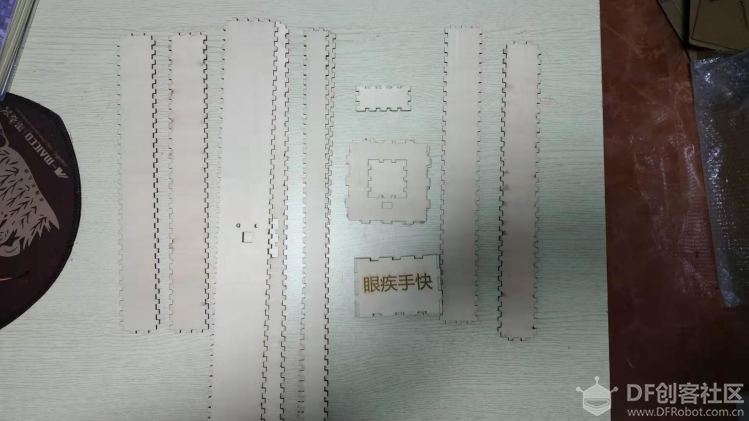

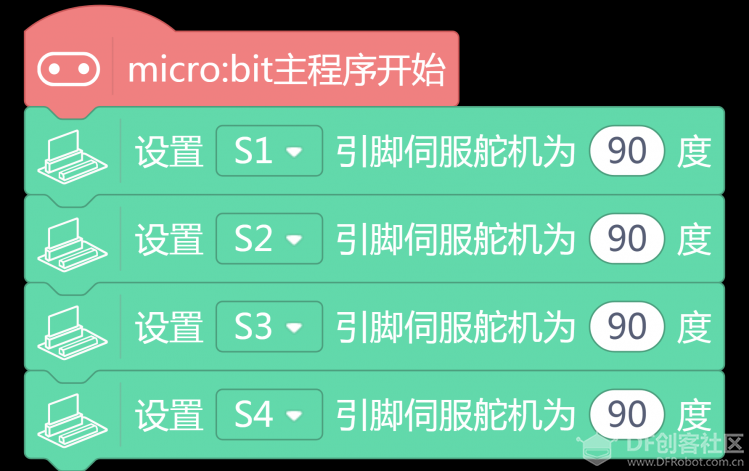

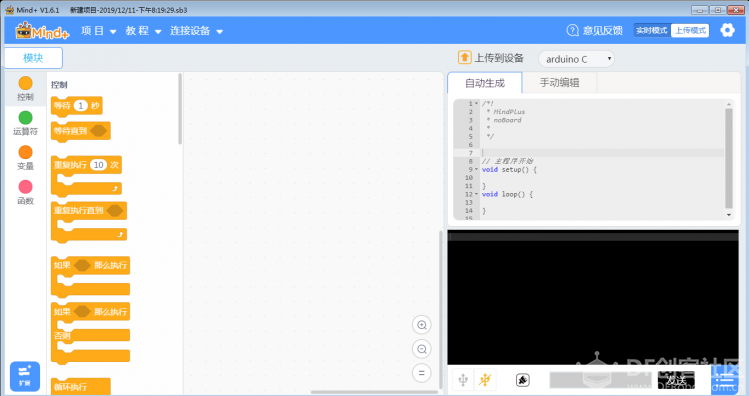

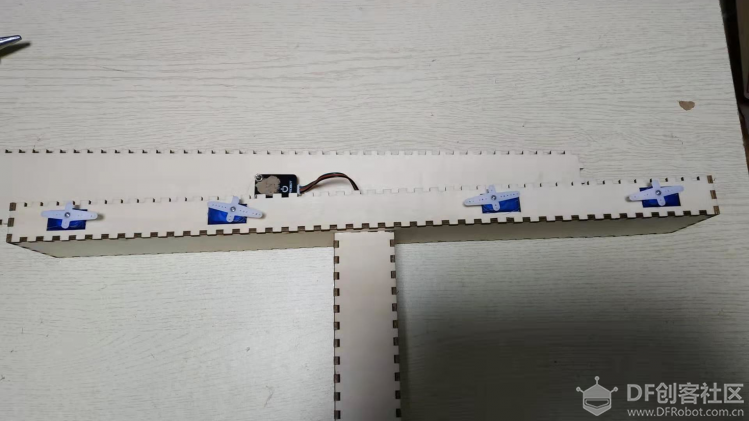

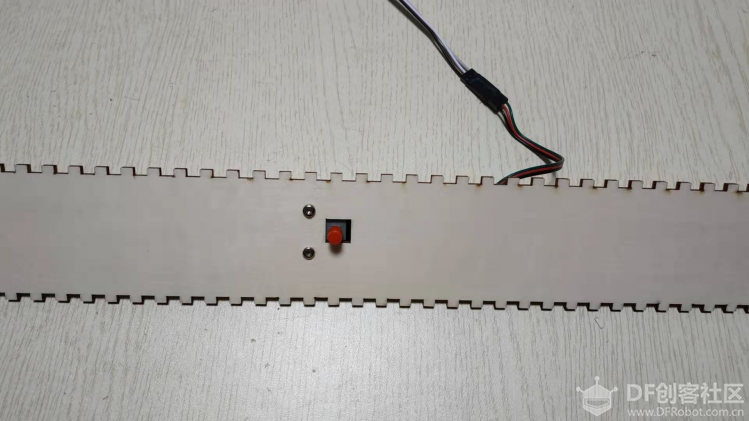

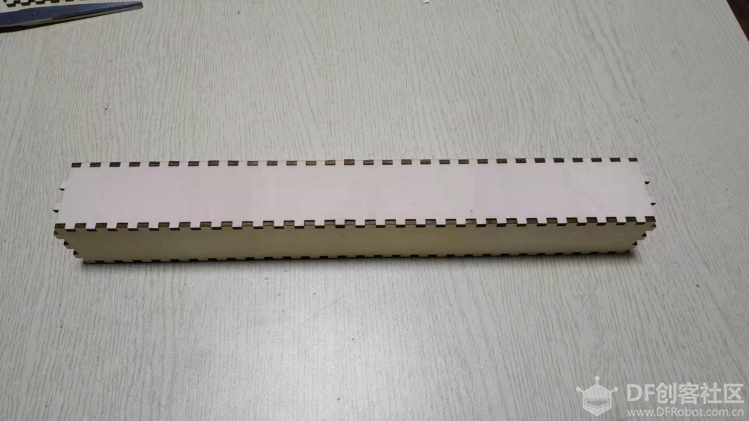

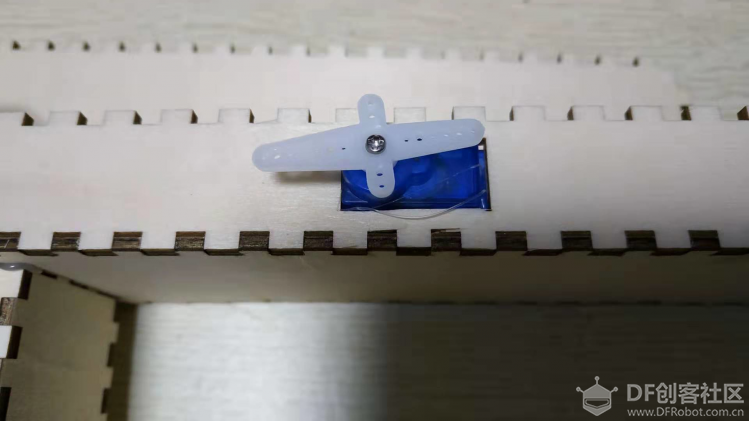

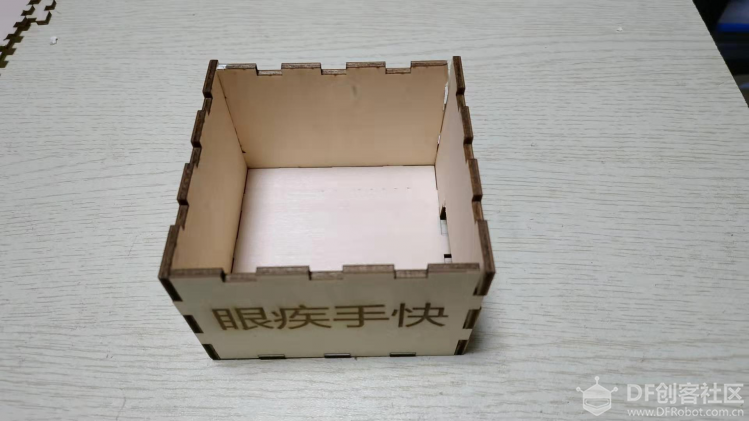

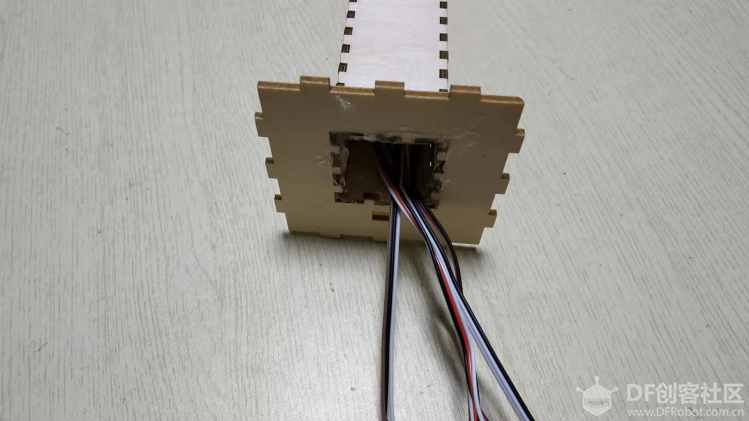

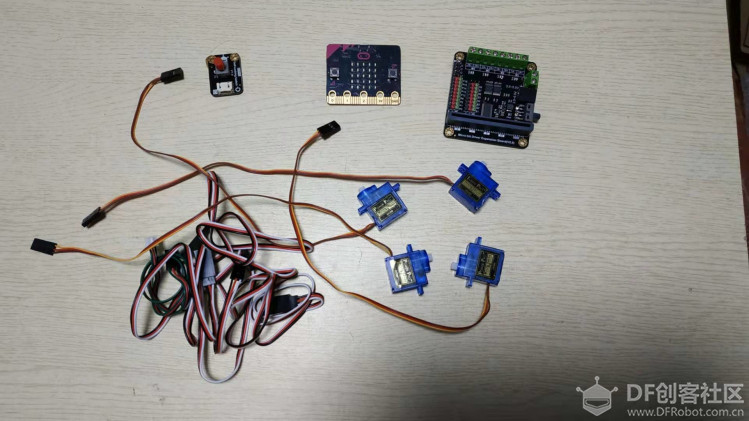

创客，追求创意。在创客教学时，布置课后作业或者参加比赛时，学员们却很难独自想出有新意的点子。这需要指导老师进行长期系统的引导。很多孩子往往将创客创作与发明制造联系在一起，要么不敢做，要么想做的无法用学到的技术以及手上的器材实现。其实，能把生活中的一些器物用创客的方式表达出来（说模拟也行），也不失为一个好的创作方向。当然，如果能加入智能化的元素就更好了。 比如，前不久我就通过电视画面发现了一个互动游戏装置——眼疾手快。据说有些热门娱乐节目上都用过，我上网一查，还真是销量可观。这个，就完全可以做成创客作品。 在本项目制作过程中，硬件方面可以学习舵机的使用，编程方面可以学习随机数的使用。孩子们做完后，还可以经常玩玩，也算寓教于乐吧。 为了展示更好的效果，我切割了一些椴木板自己重新做了一个。激光切割图纸文件附在文章下方（LaserMaker制作的）。 孩子们做完后，还可以经常玩玩，也算寓教于乐吧。  功能介绍 按下按钮，4个舵机上悬挂的物体会以随机的顺序和时间间隔掉落，游戏者需要用手接住掉落下来的物体。（实测后发现，放较轻的物体效果更好，积木的下降速度过快，很难完成任务） 再次按下按钮，所有舵机回位，以挂上物体后可以继续下一轮游戏。 演示视频 制作过程 No.1 准备材料  align=center]材料清单： micro:bit主控板 1块 DF motor:bit 扩展板 1块 DF 自锁按钮模块 1个 180°舵机 4个 舵机延长线 4根（可用杜邦线代替） No.2 设计激光切割图纸  设计软件：LaserMaker  切割好的椴木件 No.3 拼装盒体  安装好底盒的5面  拼装好中间的支架  将支架插入底盒的上面预留槽中  拼装顶部盒体的5个面  和支架组合在一起 No.4 安装舵机  将舵机的线进行延长，从支架体中穿过； 将4个舵机安装到预留槽中，可使用螺丝或者热熔胶固定。 No.5 安装自锁按钮   用螺丝将自锁按钮模块固定在预留位置  按钮线也穿过支架体； 最好给每根线贴上标签  暂时不要闭合，以防舵机需要调整 No.6 线路连接  将自锁按钮模块的线插到P1引脚  将4个舵机的线分别插到S1、S2、S3、S4引脚 No.7 设置舵机的初始角度  打开Mind+软件，选择上传模式  添加micro:bit主控板模块  添加motor::bit扩展板模块  将4个舵机角度设为90度 将程序下载到主控板上 通电运行 No.8 安装舵机臂  将塑料舵机臂安装到舵机轴上， 保持一定的倾斜角度 左右两边的可以采用对称的布局  拧上螺丝固定 No.9 编写程序  参考程序 将程序上传到主控板上， 反复调试及程序的调整， 以达到较满意的效果。 No.10 盒体闭合  底盒上面与其他部分闭合  上面的盒体的上面与其他部分闭合 |
