本文介绍了如何使用掌控版和遥传感器实现数字华容道小游戏。首先，在显示屏上绘制64X64像素的3X3方格，并扩展一个方格放置第一个块的数字位置。接着，设计数字位置关系，根据3X3的方格找出位置编号与行列位置关系。最后，通过遥杆X控制左右移动，Y控制上下移动，实现数字华容道游戏的遥控控制。这个项目适合STEM教育场景，可以帮助孩子锻炼逻辑思维和问题解决能力。
|
数字华容道——掌控版+遥杆例程 自小就喜欢玩拼图游戏，一个小板板上通过一个缺少的方块，移动其余的方块打乱拼图，通过一定的移动方法将方块放回到位置。这次就借助掌控版，来设计一个数字华容道。 任务： 1、 设计格子布局 在显示屏上绘制64X64像素的3X3方格。同时再额外扩展一个方格出来放置第一个块的数字位置。 完成效果如下：  file:///C:/Users/JIONEY/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg 2、 设计数字位置关系 根据3X3的方格找出位置编号与行列位置关系。布局如下：

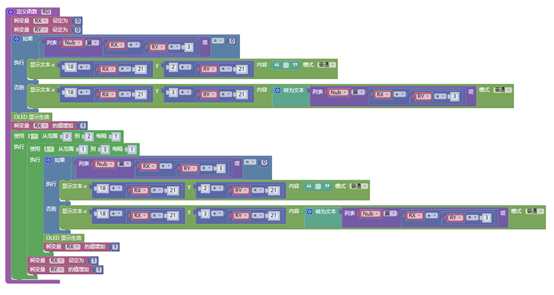

file:///C:/Users/JIONEY/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg 行列关系找到间隔21像素比较适合，同时显示位置转换成i j 行列关系。 0 è i=0 j=0; 1 è i=1 j=0; 2 è i=2 j=0; 3 è i=3 j=0; 4 è i=1 j=1; 5 è i=2 j=1; 6 è i=3 j=1; 7 è i=1 j=2; 8 è i=2 j=2; 9 è i=3 j=2; file:///C:/Users/JIONEY/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg 推算出行列与位置编号N的关系为 N=i+j*3，建立数组Nun=[0,1,2,3,4,5,6,7,8,9]  将位置的编号对应数组中的编号。  3、 遥控控制数字的位置关系 file:///C:/Users/JIONEY/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg 遥杆X 控制左右移动，Y控制上下移动。 读取模拟端口数据，将数据0-4095映射-100,100 当X向左，X坐标增加1，X的范围从0-3； 当Y向上，Y坐标减少1，Y的范围从0-2； 由于0的位置很特殊，所以单独处理。 4、 位置对应数组的数据转存关系：  数组有9个位置，遥杆控制位置变换，做数据的位置变换。 用0做为空位，当遥杆位置发生变换时， 将当前位置i j 和数据存储AX,AY,A，松开后，位置变化，存储下一位置的i j 和数据，存储在BX BY,B， 利用数组位置读取和写入实现两个数据的交换。  file:///C:/Users/JIONEY/AppData/Local/Temp/msohtmlclip1/01/clip_image010.jpg 完成效果： |
