自带图传功能的简易气象站
2020-01-215.9万
精华项目
AI 快速预览详细
本文介绍了如何使用掌控板、BME680传感器和物联网模块，搭建一个具备图传功能的简易气象站。首先，通过亚克力板设计结构并固定，然后注册EasyIoT物联网平台，添加温度、湿度、气压、VOC四个Topic。接着，在Mind+编程环境中配置掌控板、BME680、MQTT和WIFI模块，并编写程序初始化和主程序。最后，完成电路连线和设备组装。这个项目非常适合STEM教育，帮助学生理解气象数据的采集与分析过程。

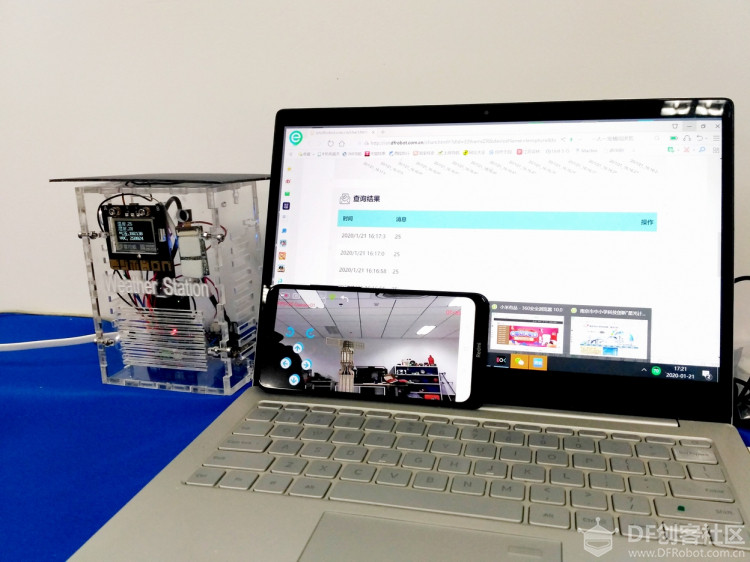

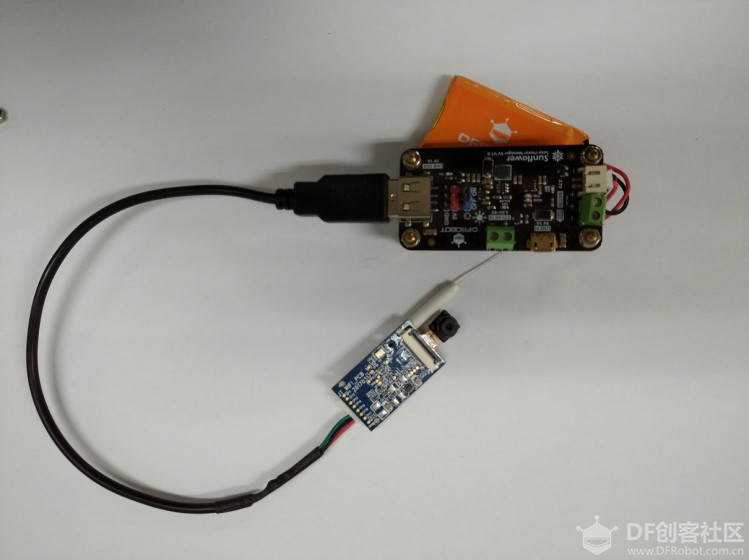

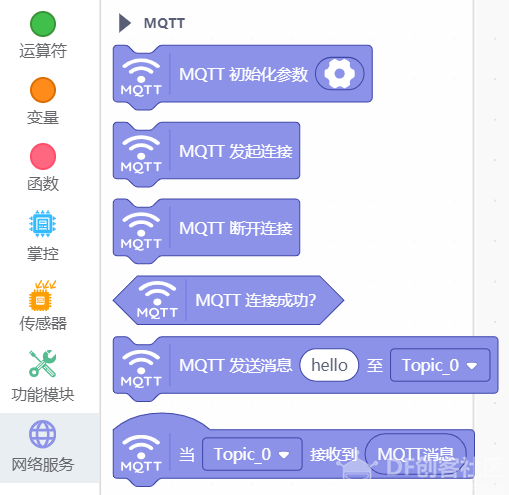

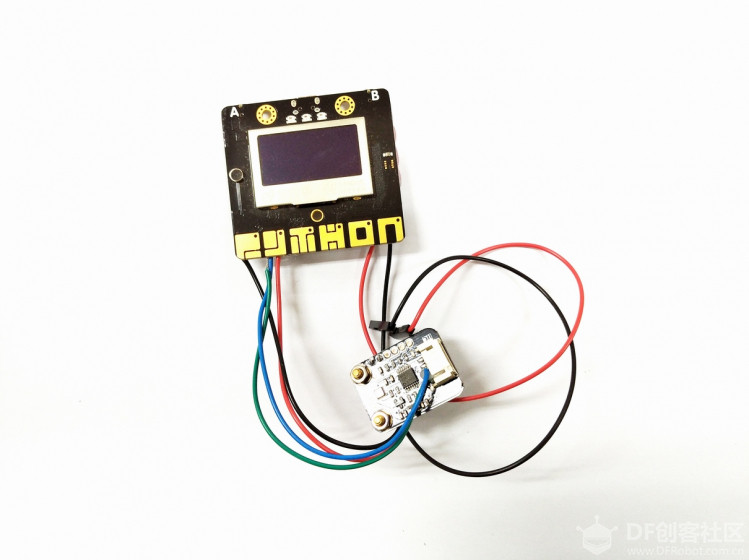

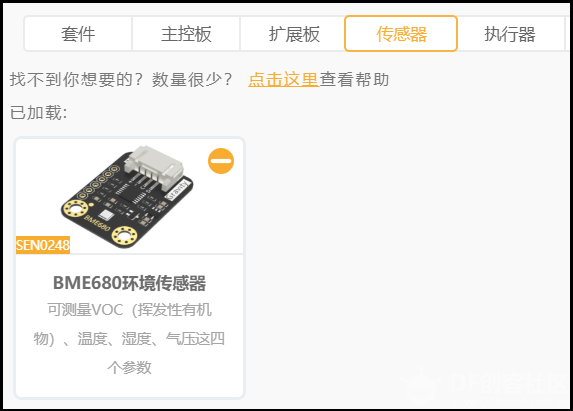

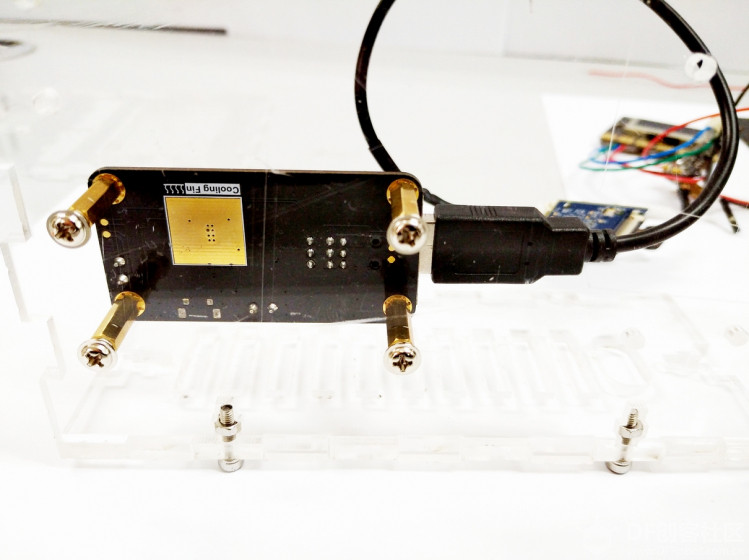

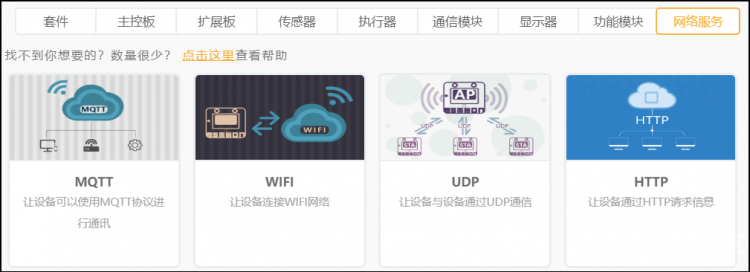

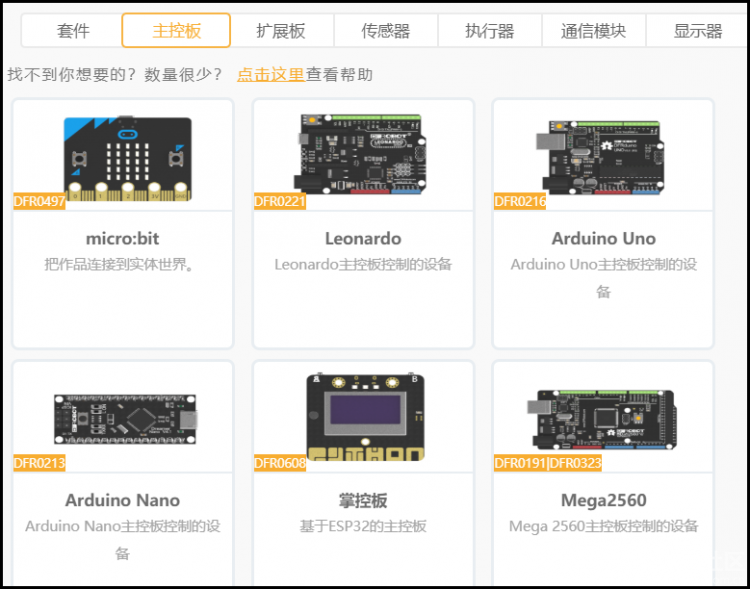

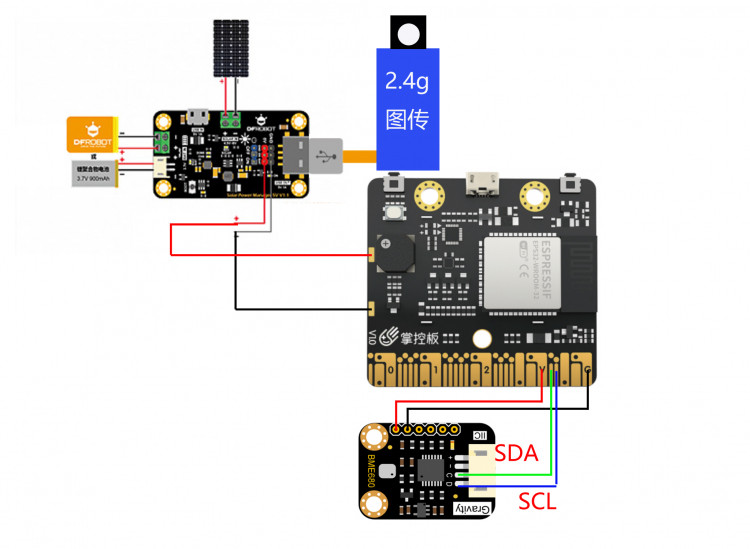

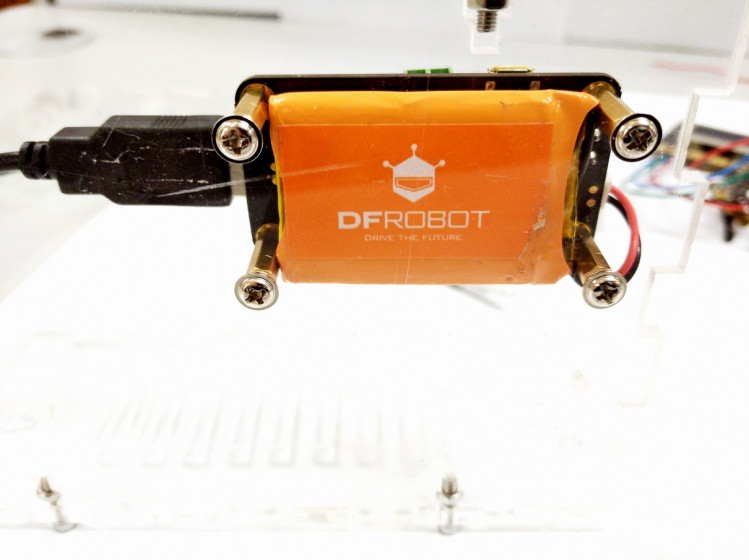

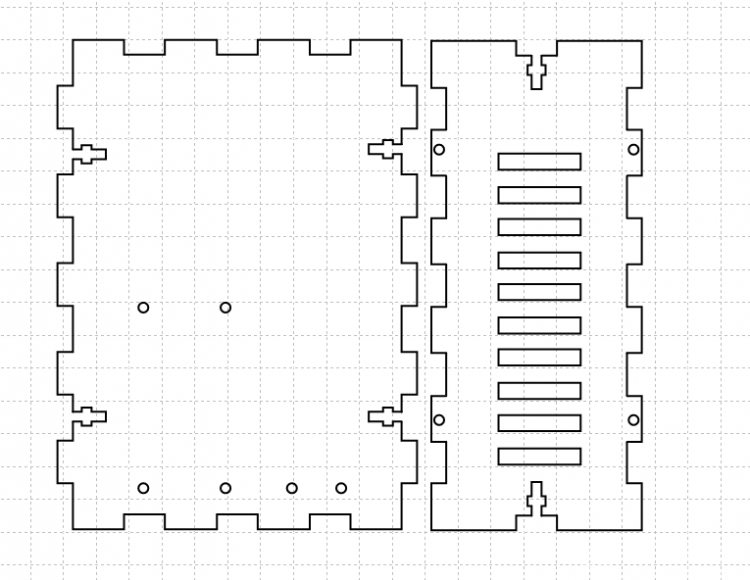

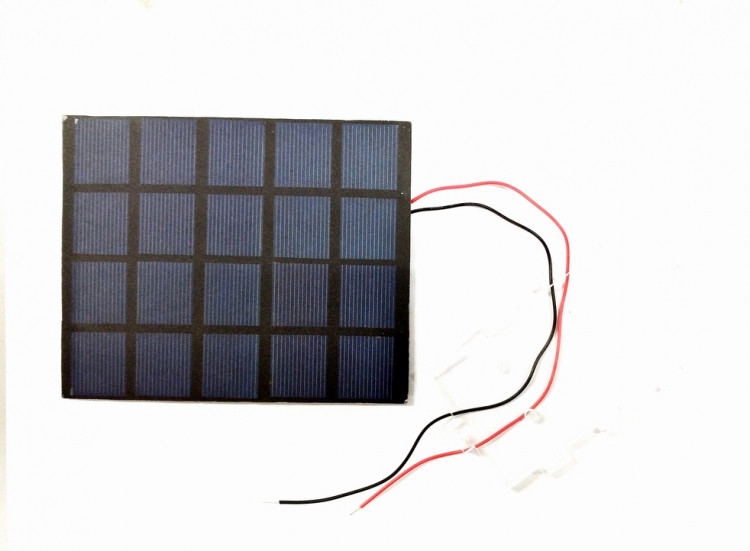

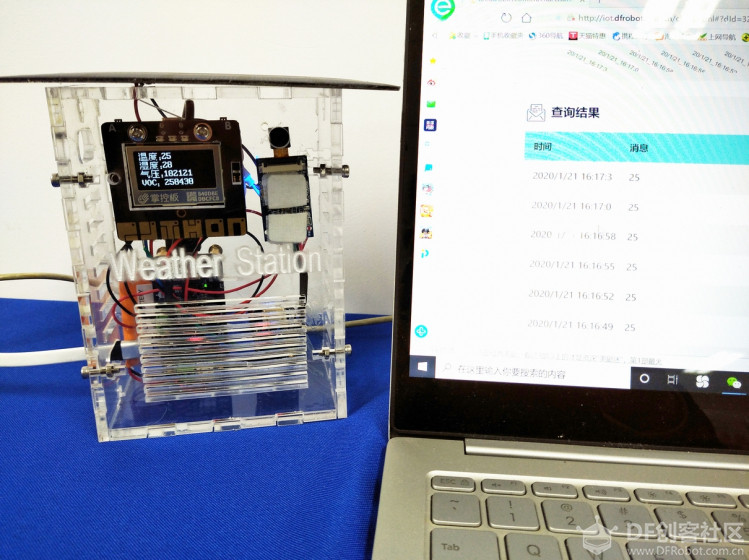

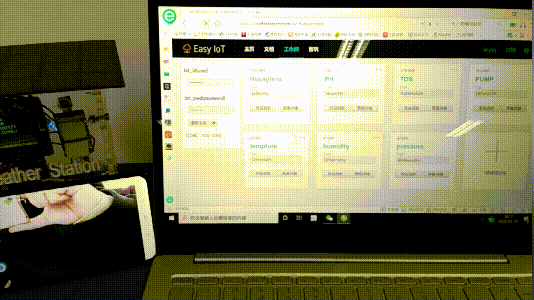

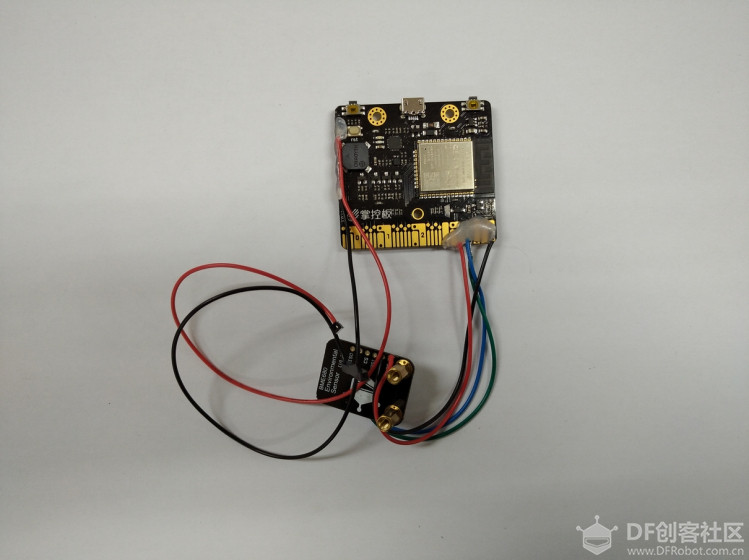

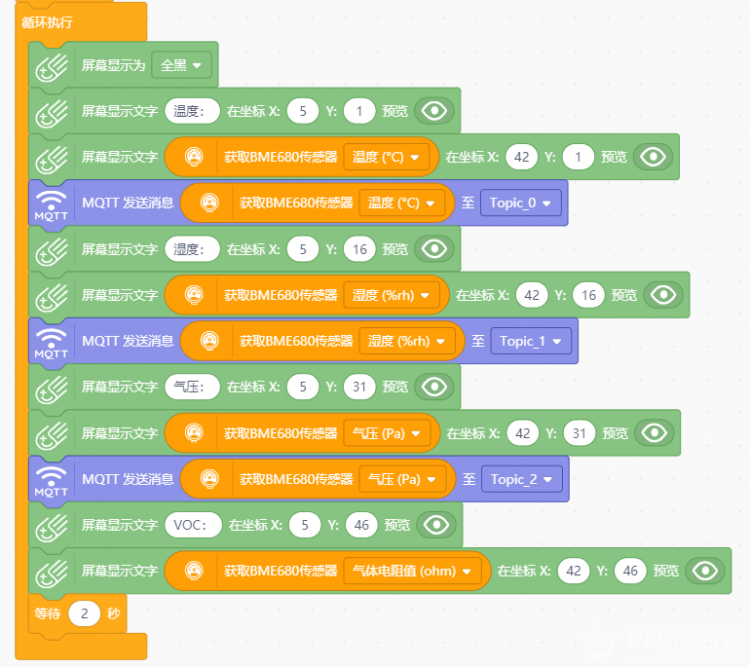

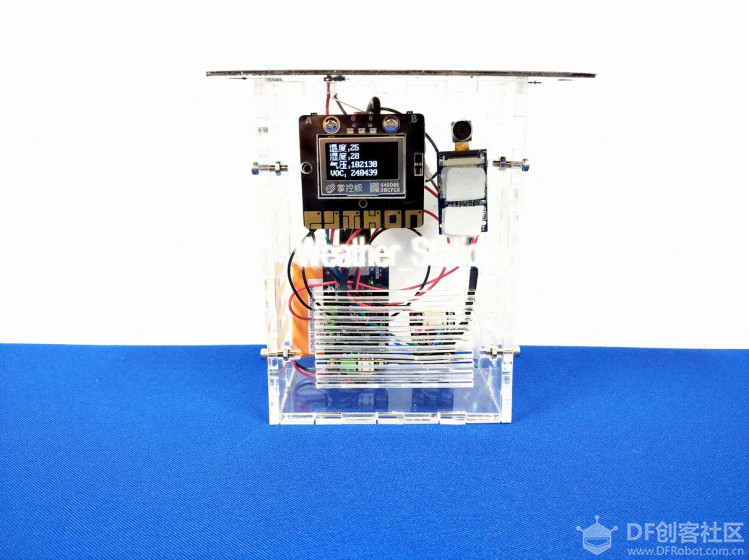

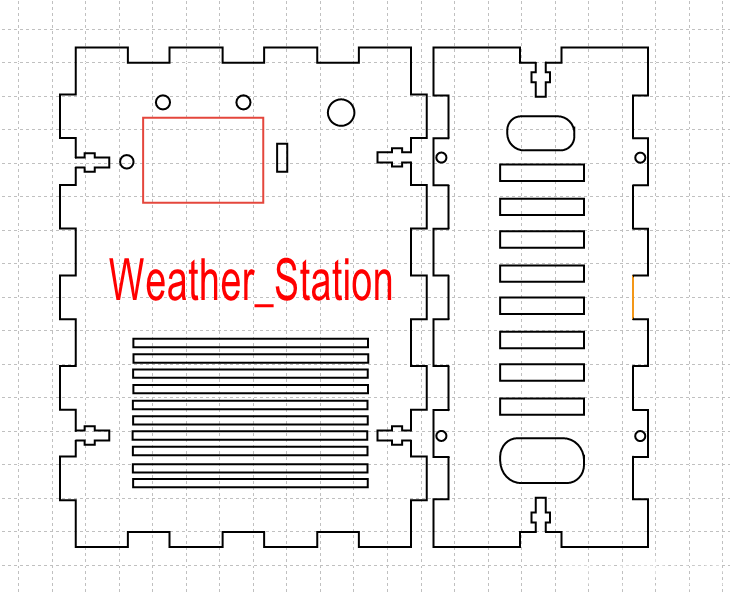

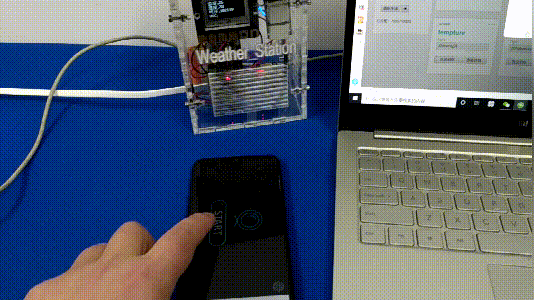

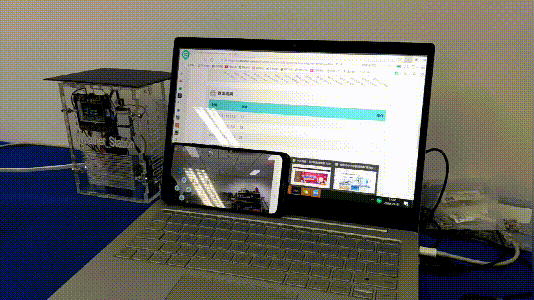

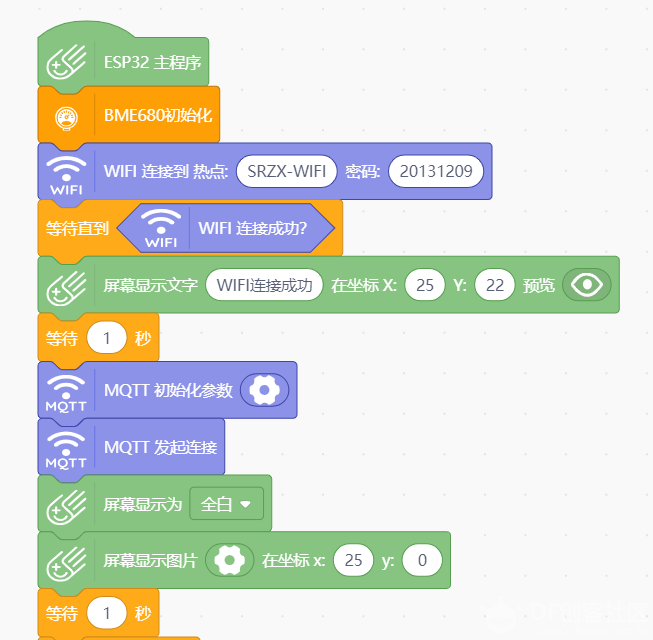

   动图展示    此作品是DIY低成本气象站的升级版。（原版在下方）此次只是增加了图传功能。 https://mc.dfrobot.com.cn/thread-301447-1-1.html 【制作过程】 1.结构设计 本次结构设计使用的材料是亚格力板，并且在结构件固定上使用了螺丝固定的方式。具体设计图如下所示    2.注册物联网 登录EasyIoT物联网平台（https://iot.dfrobot.com.cn/）完成用户注册及设备添加,这里不再赘述过程。添加温度、湿度、气压、VOC四个Topic用于记录气象数据。记录EasyIot中Iot_id、Iot_pwd处的值后续编程时会用到。 3.相关设置 （1）编程环境部署 程序编写使用的是Mind+编程软件，此项目程序编写涉及到的硬件有掌控 、BME680、MQTT、WIFI，因此在编写程序前先将这些拓展指令模块添加上，如图6所示。  第一步：添加掌控拓展指令集  鼠标点击拓展按钮，切换“主控板”页面，如下图7处，添加掌控板。 第二步：添加BME680  鼠标点击拓展按钮，切换“传感器”页面，如下图8，添加BME680。 第三步添加MQTT、WIFI  鼠标点击拓展按钮，切换“网络服务”页面，如下图9，添加OBLOGQ物联网模块。 4.电路连线 为了降低成本，同时也为节省空间，此项目中没有使用到拓展板，而是直接从掌控的金手指处焊接引出端口，具体连线如下图所示。  5.代码编写 （1）程序初始化  （2）主程序  6.设备组装          |
