基于EasyIoT的非接触快速测温打印系统
2020-01-238721
精华项目
AI 快速预览详细
基于EasyIoT的非接触快速测温打印系统是一款适用于公共场所体温检测的项目。该项目使用掌控板和非接触式红外温度传感器，实现快速测温和数据打印，并支持物联网监控上报。硬件清单包括掌控板、非接触式红外温度传感器、按钮、micro:bit开发板、电机驱动扩展板、OBLOQ物联网模块、OLED显示屏和热敏打印机等。最终效果是能够快速测量体温并打印数据，同时对高温数据进行物联网监控上报。
|

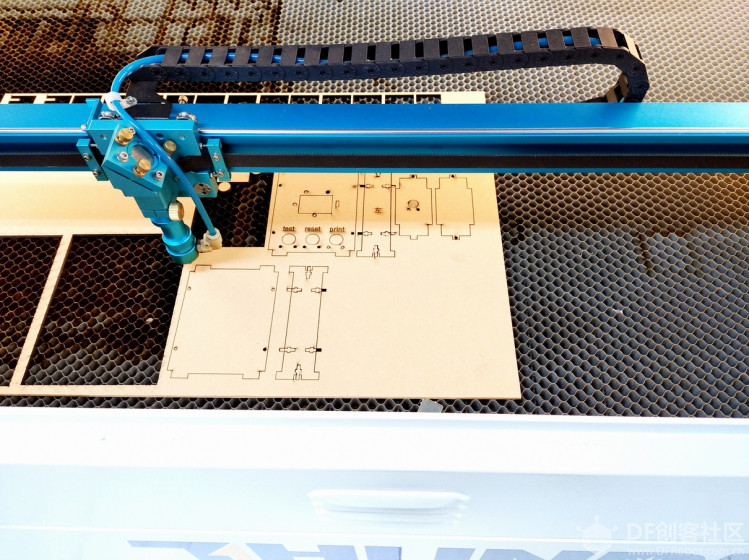

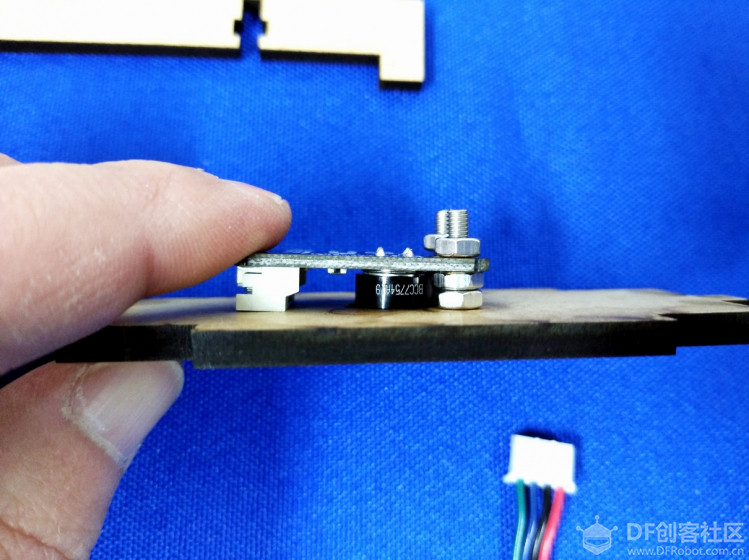

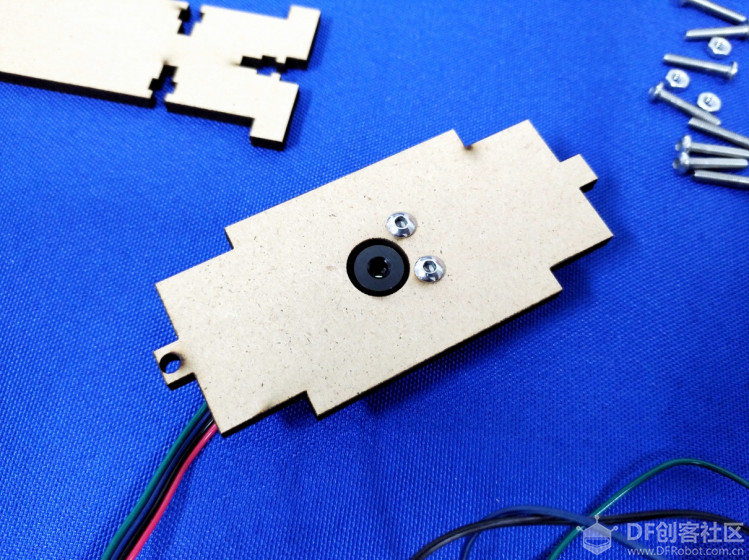

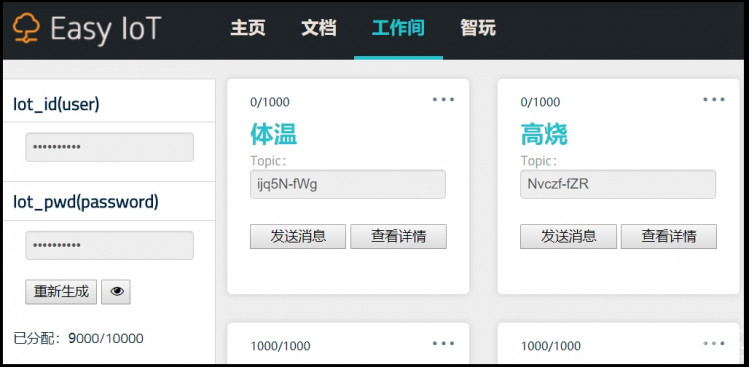

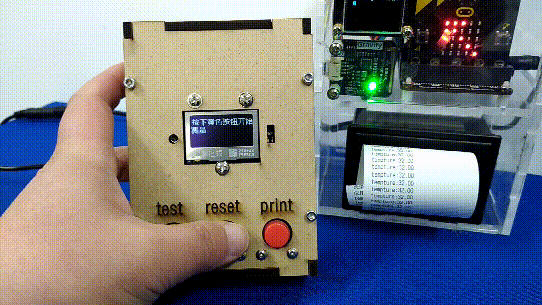

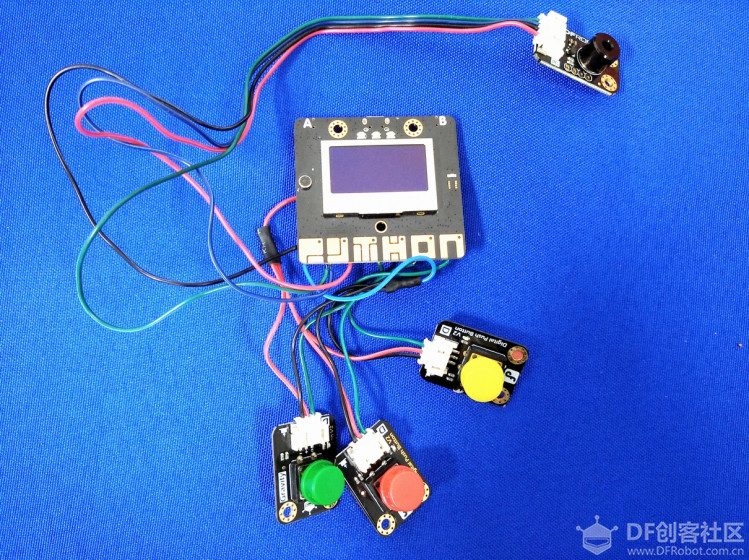

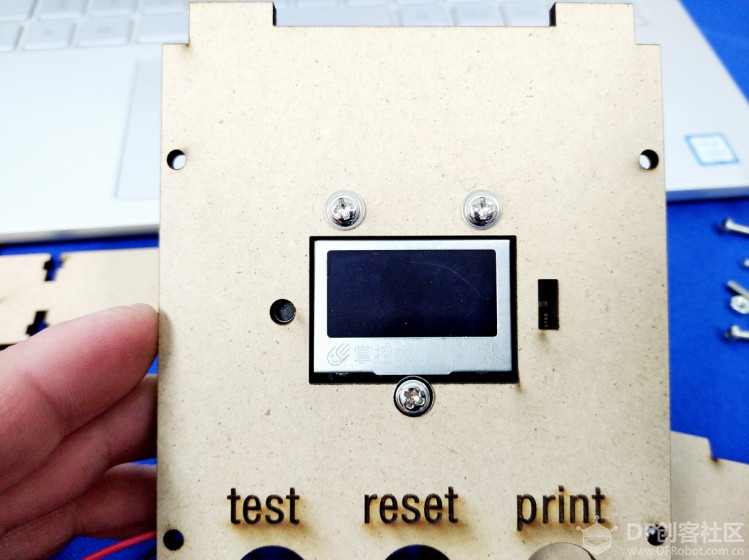

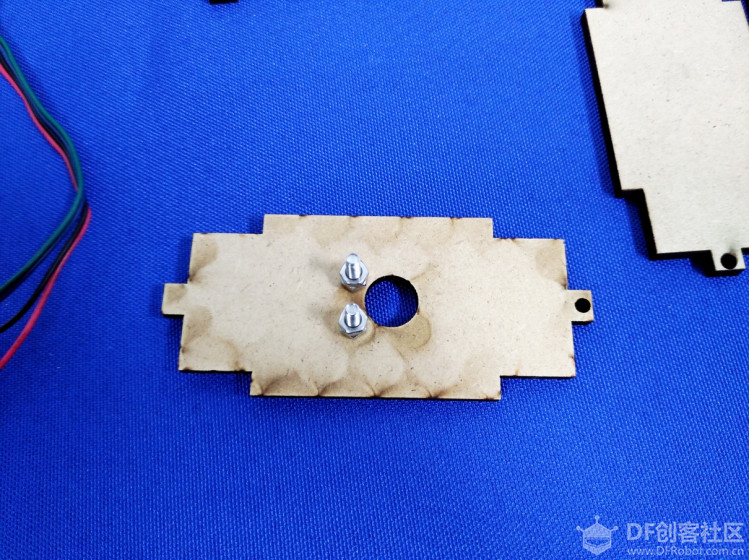

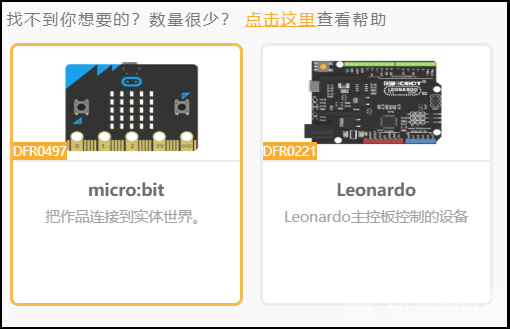

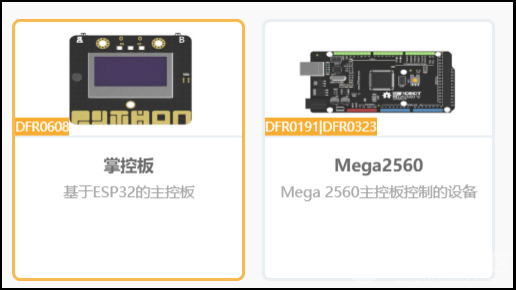

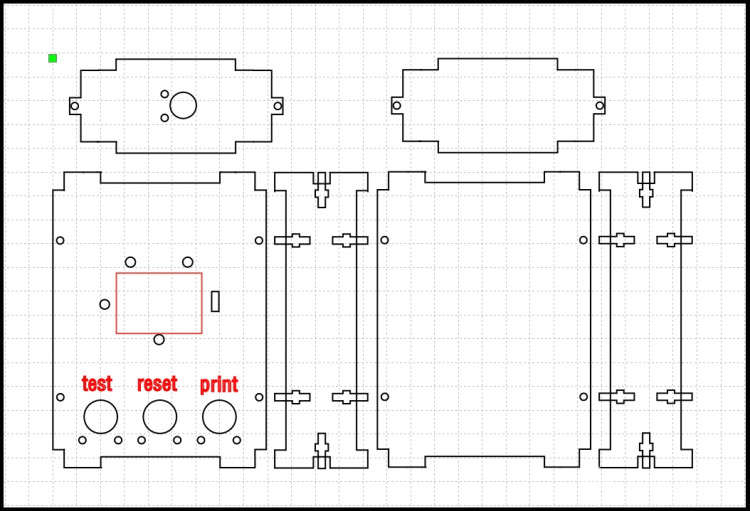

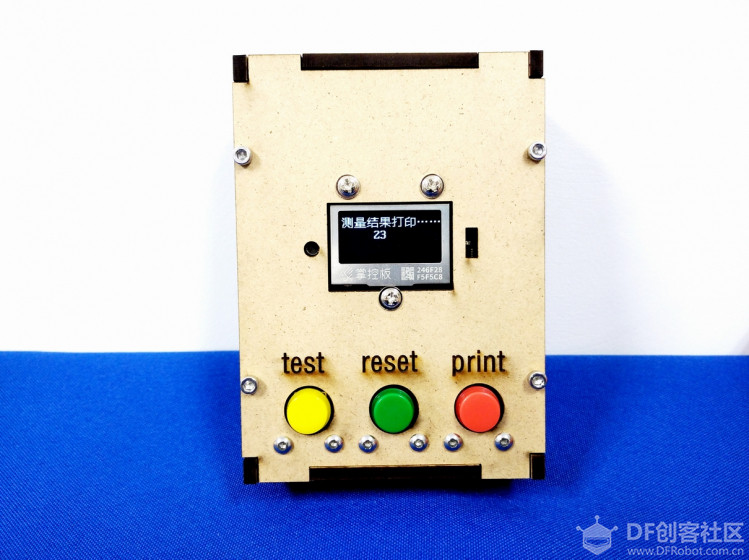

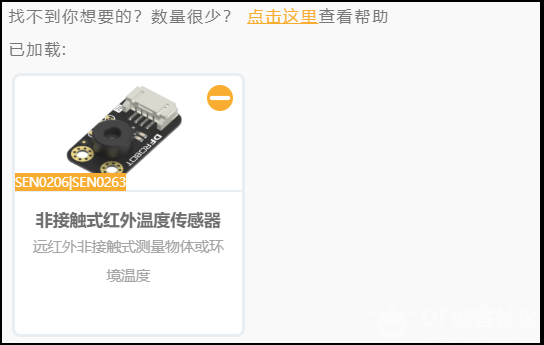

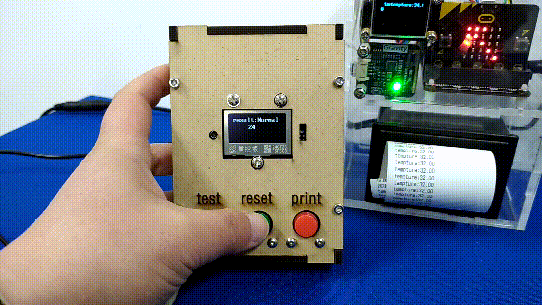

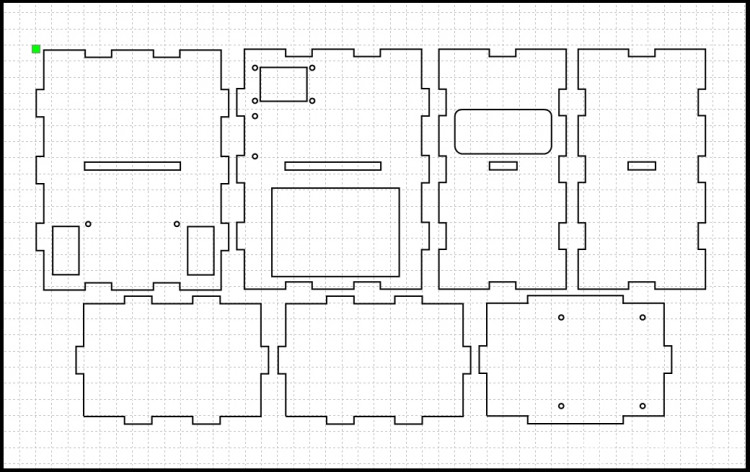

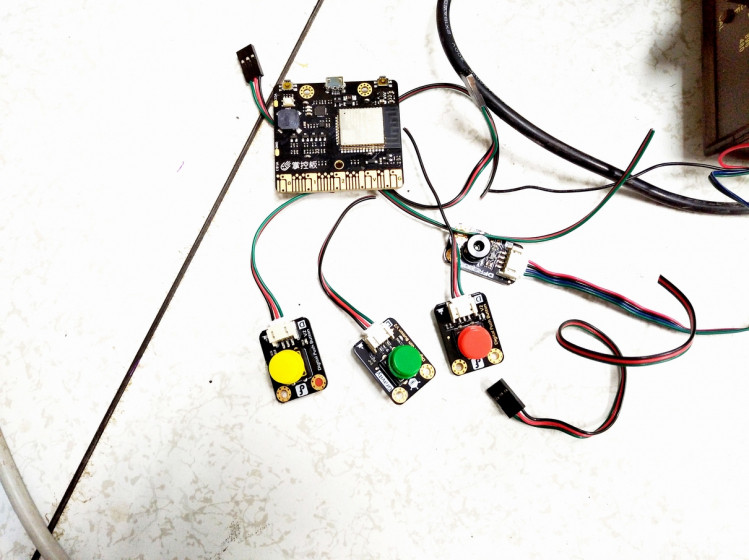

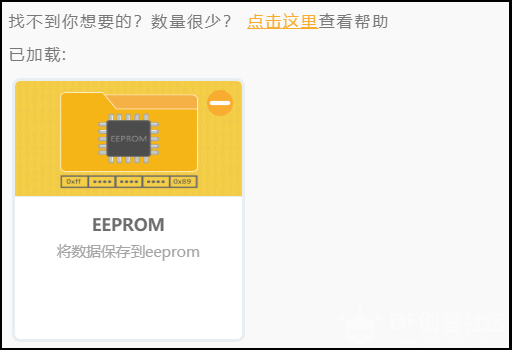

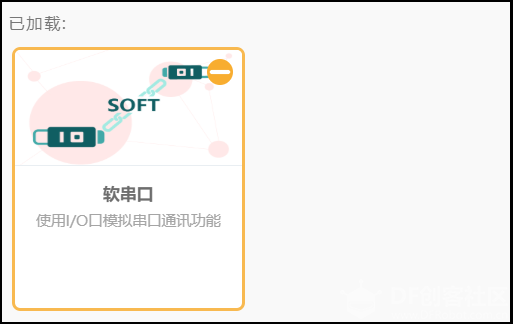

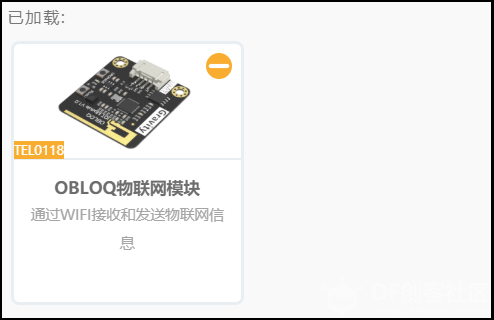

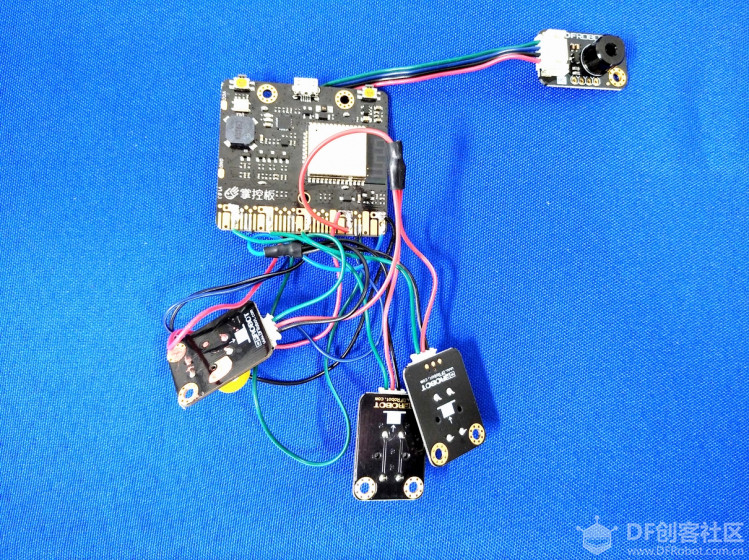

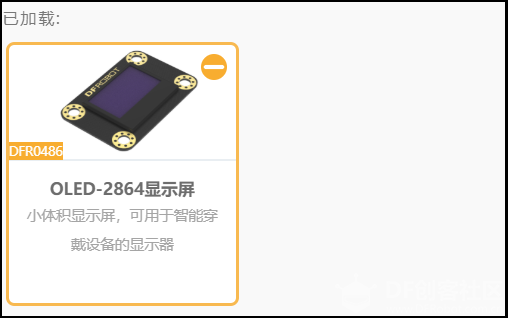

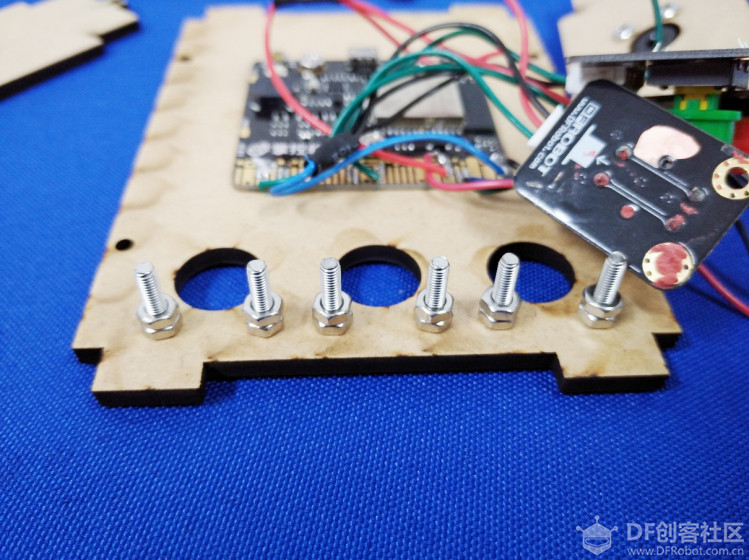

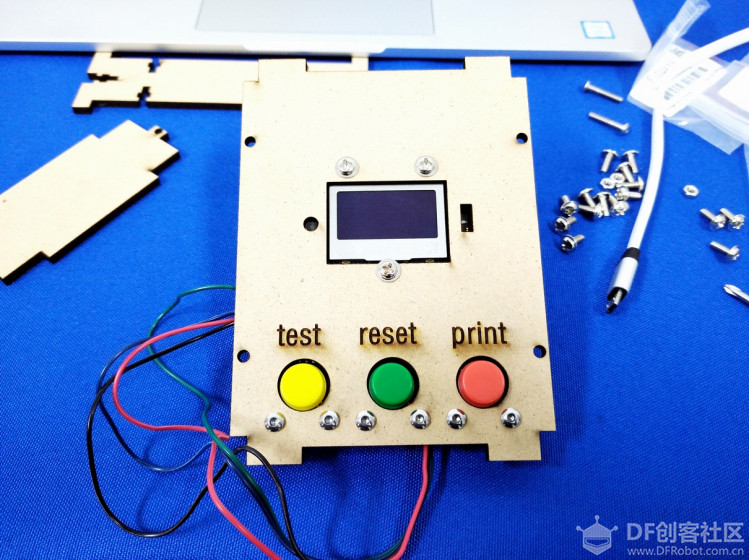

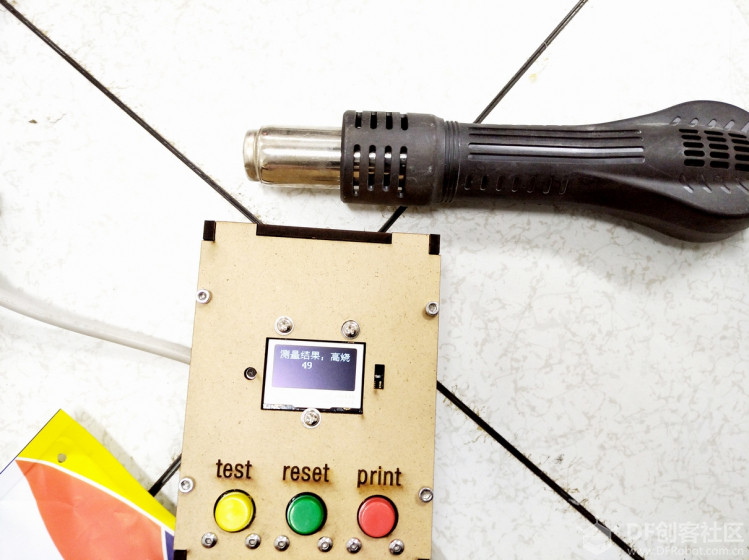

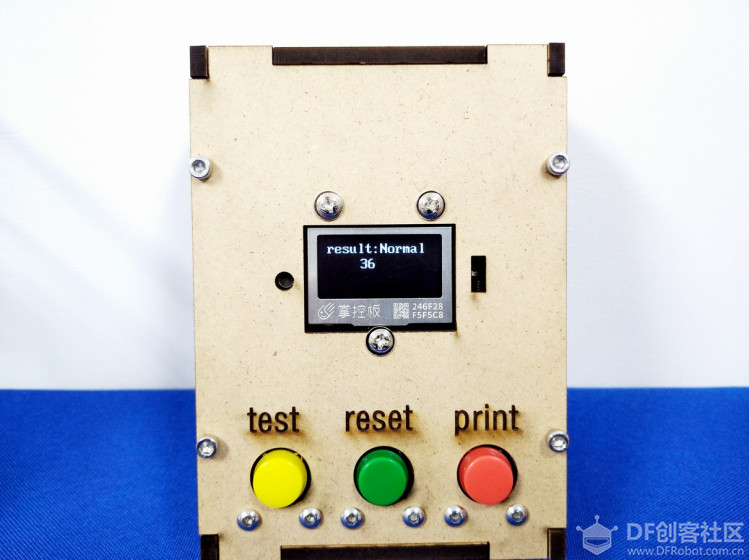

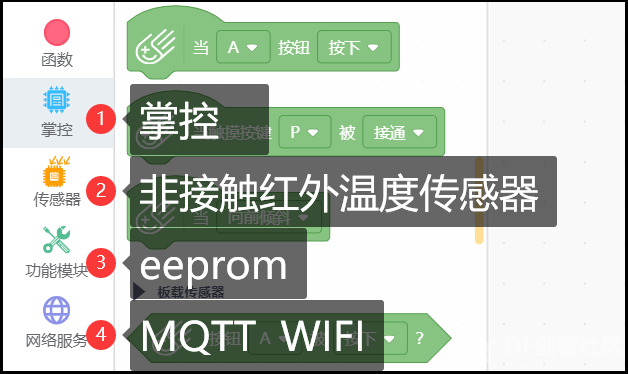

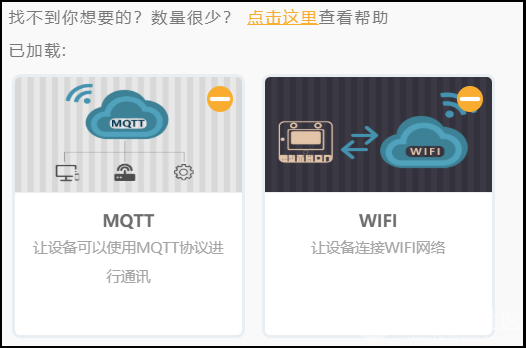

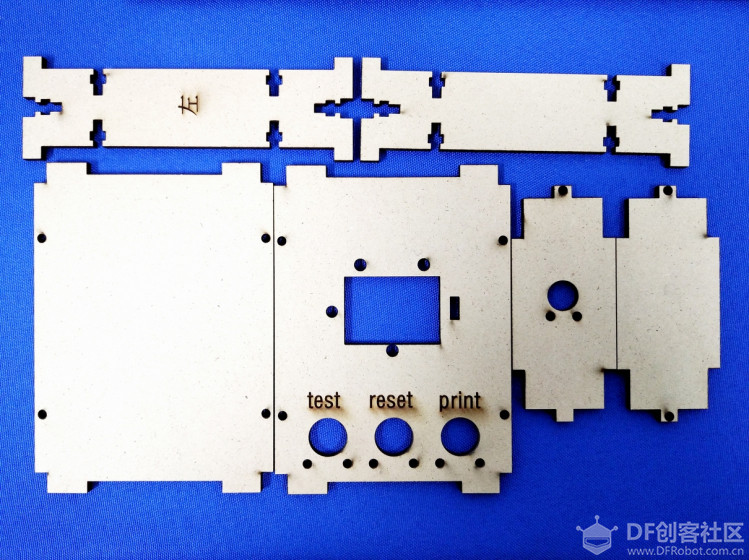

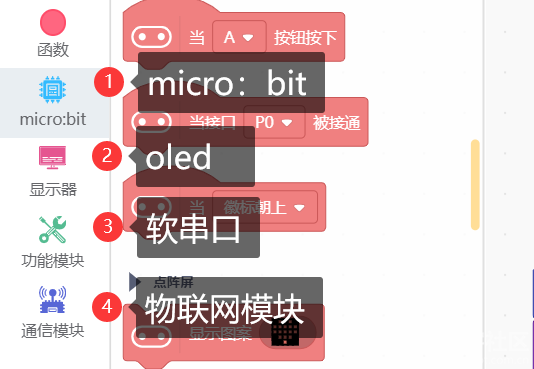

最近新型冠状病毒感染的肺炎搞的人有些闹心，作为我们普通人除了注意防护以外，更要关注自己的体温，尤其在一些人员聚集场所，可以设置一些快速测温的装置，让自己可以了解自己体温，并选择是否打印自己的体温数据，同时将对高温数据进行物联网的监控上报。就像我们在一些超市商场看到的BMI电子体重秤一样。于是制作一款基于物联网非接触快速测温打印系统的想法就产生了…… 【项目展示】  体温测量  数据打印  高烧测试 【硬件材料】 按钮 3 嵌入式热敏打印机 1 延长线、螺丝 奥松板，亚格力板 【制作过程】 1.结构设计 本作品含有温度检测端和数据打印端两部分，其结构设计都是使用了LaserMaker中快速造盒功能，生成盒子以后，并对其结构进行相应的修改，具体修改设置如下所示。 （1）温度检测端结构设计  （2）数据打印端结构设计  2.注册物联网 登录EasyIoT物联网平台（https://iot.dfrobot.com.cn/）完成用户注册及设备添加。图中Iot_id、Iot_pwd处的值，记录留存。体温、高烧Topic值，分别记录打印的体温数据和发现高烧的体温数据。  3.相关设置 （1）编程环境部署 本次编程使用的主控是掌控，传感器使用的是非接触式红外测温传感器、功能模块使用的是eeprom，网络服务使用的是MQTT、WIFI。因此在编写程序前先将这些拓展指令模块添加上，如图8所示。  第一步：添加掌控 鼠标点击拓展按钮，切换“主控板”页面，如下图9处，添加掌控。  第二步：添加非接触红外温度传感器 鼠标点击拓展按钮，切换“传感器”页面，如下图10，添加非接触红外温度传感器。  第三步添加EEPROM模块 鼠标点击拓展按钮，切换“功能模块”页面，如下图11，添加EEPROM物联网模块。  第四步：添加MQTT WIFI模块 鼠标点击拓展按钮，切换“网络服务”页面，如下图12，添加MQTT和WIFI模块。  （2）数据打印端使用的主控是micro:bit，显示模块使用OLED2864，通讯模块使用的是OBLOG物联网模块，功能模块使用的是软串口。如下图所示。  第一步：添加Micro:bit板 鼠标点击拓展按钮，切换“主控板”页面，如下图9处，添加micro:bit。  第二步：添加OLED2864 鼠标点击拓展按钮，切换“显示器”页面，如下图10，OLED2864显示器。  第三步添加OBLOQ物联网模块 鼠标点击拓展按钮，切换“通讯模块”页面，如下图11，添加OBLOQ物联网模块。  第四步：添加软串口模块 鼠标点击拓展按钮，切换“功能模块”页面，如下图12，添加软串口模块。  设备组装 温度检测端组装： 第一步：拿出掌控板、三个按钮和非接触式红外温度传感器，剪去3Pin接头，拨出金属接线。  第二步：按温度检测端电路连线图进行焊接，温度传感器接I2C口，黄色按钮接P0口，绿色按钮接P1口，红色按钮接P2口。   第三步：使用激光切割机切出结构件。   第四步：拿出顶板的结构件用2根螺丝4个螺母安装如下所示，左右两边的螺母起到了垫片的作用。  第五步：将非接触式红外温度传感器固定在螺丝上，再用两个螺母固定。  第六步：用螺丝刀，拧紧固定传感器的螺丝如下图所示。  第七步：拿出掌控板和结构件前面板，安装如下图所示。   第八步：用与固定温度传感器同样的方式固定三个按钮，如下图所示。  运行测试： 系统上电，如图所示OLED屏上显示"请将头放在检测微商按下黄色按钮开始测量"   系统测量中  测量结果如下图所示显示结果及数据  系统打印中  测量高温数据  |
