STEM教育 · 掌控板空气质量监测仪 (PM2.5, 甲醛, 温湿度)

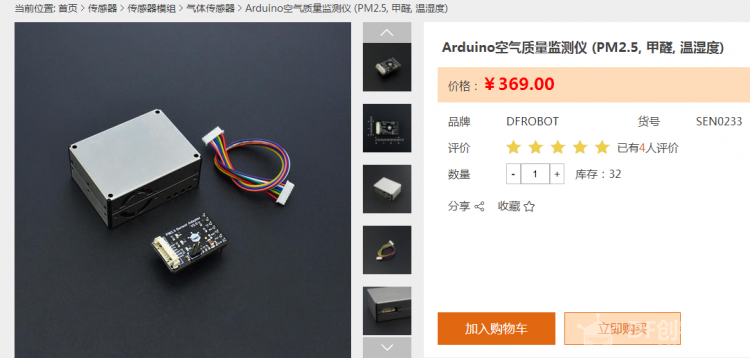

DF论坛以及商城里的宝贝真不少，前段时间入手了一款："Arduino空气质量监测仪 (PM2.5, 甲醛, 温湿度)",购买链接：https://www.dfrobot.com.cn/goods-1422.html，要369大洋，按产品说明是能在arduino下运行的，也请教了很多高手，但一直很讨厌arduino的1602显示屏，掌控板的OLED屏幕多好啊

[2020]在MIND+里用掌控板做空气质量监测仪 (PM2.5, 甲醛, 温湿度)图1

前几天在朋友王尧坤的帮助下能获取到串口数据了，今年在DF李亮工程师的帮助下，终于可以用上掌控板图形化编程使用这款空气质量监测仪了，在此一并表示感谢。
先上演示视频。

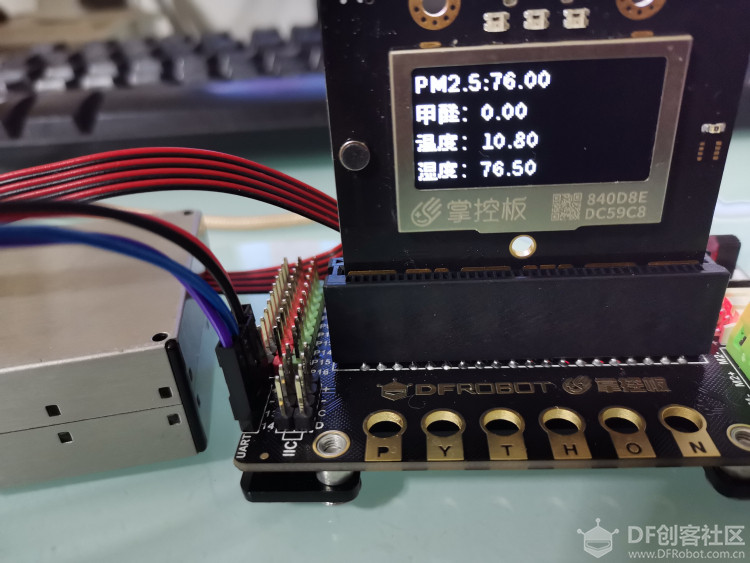

一、使用效果视频

二、软硬件环境要求：

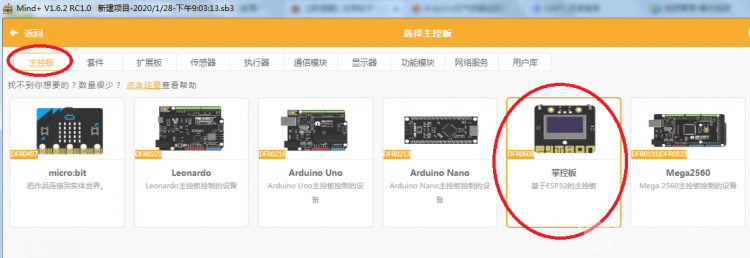

1、软件需要最新版的MIND+，应该是1.6.2 RC1.0版。
2、硬件我用的是：（1）掌控板1块；（2）DF的扩展板1块；（3）空气质量监测仪1块。

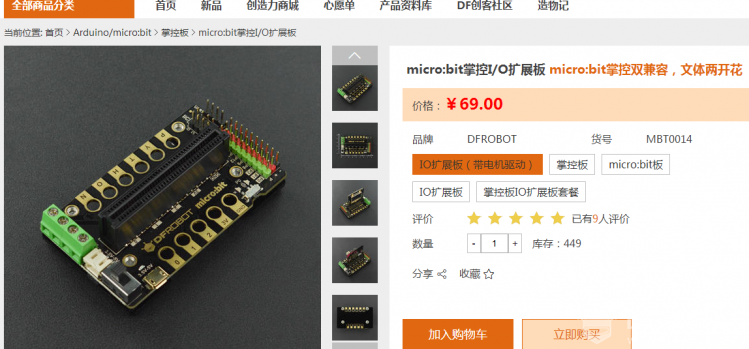

DF的扩展板有2种，我用的是下面这种。
[2020]在MIND+里用掌控板做空气质量监测仪 (PM2.5, 甲醛, 温湿度)图2

[2020]在MIND+里用掌控板做空气质量监测仪 (PM2.5, 甲醛, 温湿度)图2

因为这个扩展板很神奇，它一板双用，还有UART接口（通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，通常称作UART。它将要传输的资料在串行通信与并行通信之间加以转换。也就是硬串口。）
三、硬件连线说明：

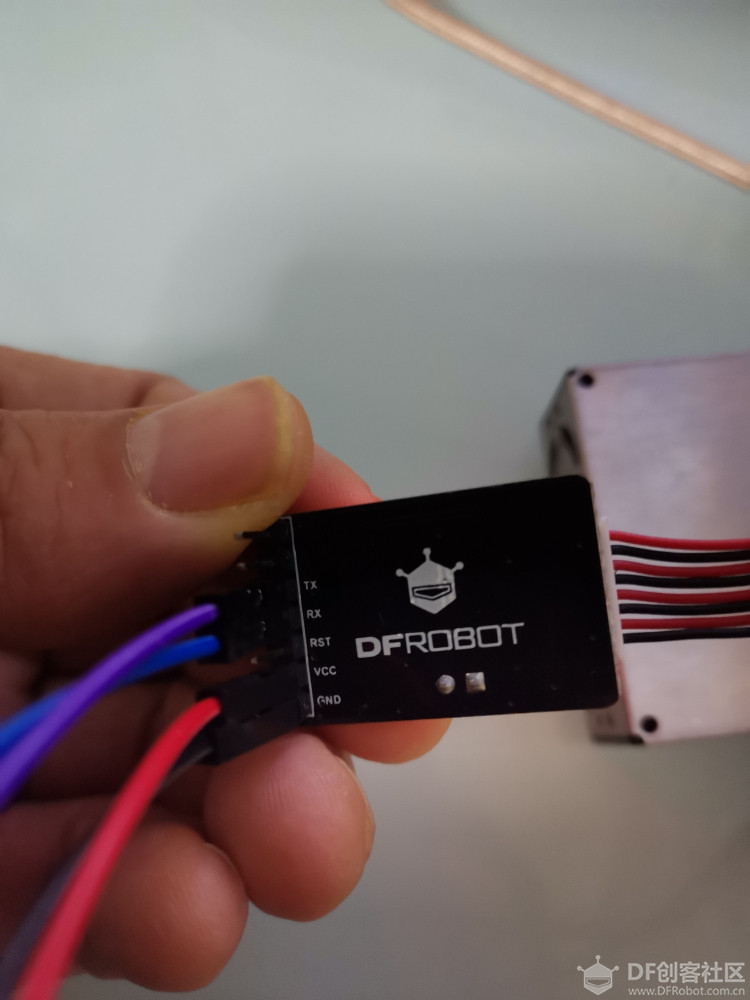

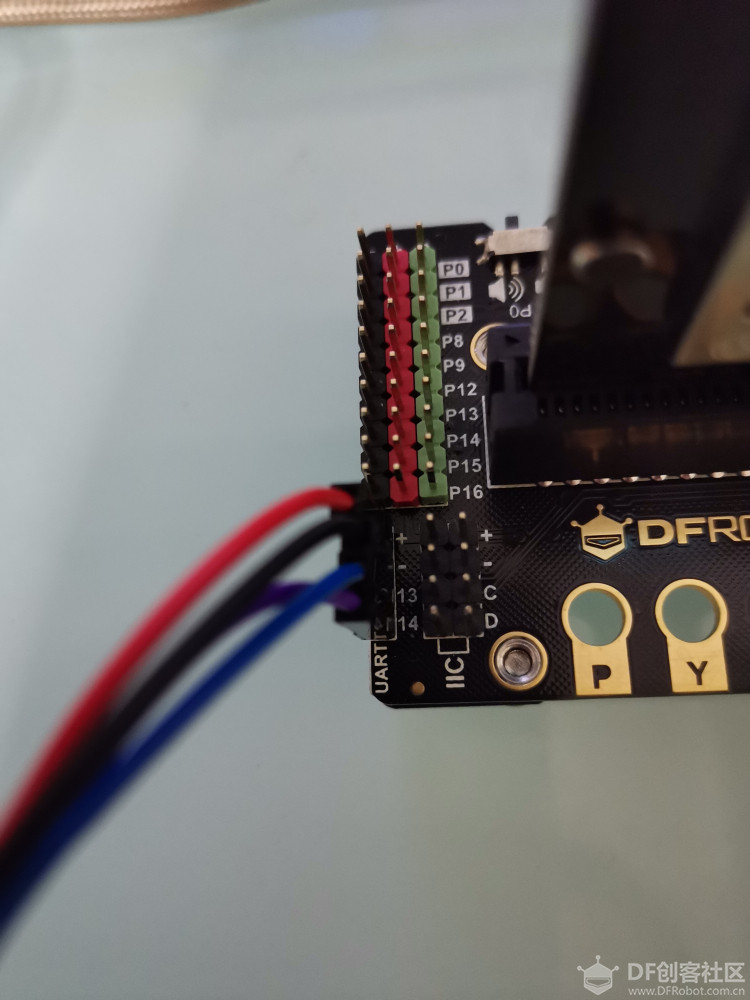

1、不同的主控，不同的扩展板，连线都是不一样的，我的连线图如下：
[2020]在MIND+里用掌控板做空气质量监测仪 (PM2.5, 甲醛, 温湿度)图4
