STEM教育 · 掌控板项目：为武汉加油

【2020】一起为武汉加油！

新型冠状病毒感染的肺炎疫情，引发广泛关注。从中央到地方，从一线奋战的医护人员到广大人民群众，以战胜疫情为共同目标，形成强大的防控合力，众志成城，坚决遏制疫情蔓延势头。
【2020】一起为武汉加油！图2

2020一个特殊的春节，不串门不聚会，但我们的心在一起，我们众志成城，一起为武汉加油！让我们打开手机，扫描下方二维码，一起为武汉加油！
【2020】一起为武汉加油！图5

一、材料清单
·掌控板 x1
二、思路

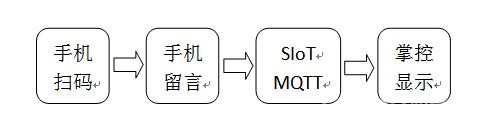

手机扫描二维码，进入留言网站，发送为武汉祝福语，到MQTT服务器，最后在掌控板中显示。当掌控板收到消息时，板载3颗LED灯闪烁，并播放"so"音调。
【2020】一起为武汉加油！图4

三、成果展示（可以用手机扫视频中的二维码，一起互动，为武汉加油）

四、前方高能预警高能1，个性化页面制作
这个用户操作的界面，也是基于siot原有代码上修改的，力求精简。下面主要分析自定义页面关键点。
///使用jquery中的get方法获取最新消息，经过解析处理后，在msgShow中显示消息，显示消息是滚动的，并且速度是随机的。
[mw_shl_code=javascript,false]
$.get("http://222.84.254.153:1884/messages?topic=DFRobot/zhufu&iname=siot&ipwd=dfrobot&pnum=&psize=200",function(recalldata){
                              var msgArr = recalldata.data;
                              $.each(msgArr,function(i,n){
                                             $("#msgShow").prepend("<marquee direction='left' scrollamount="+randomNum(4,15)+">"+n.Content+"</marquee>");
                              });
                     });
[/mw_shl_code]
///定义随机函数，作为滚动的随机速度
[mw_shl_code=javascript,false]
function randomNum(minNum,maxNum){
                  switch(arguments.length){
                     case 1:
                        return parseInt(Math.random()*minNum+1,10);
                     break;
                     case 2:
                        return parseInt(Math.random()*(maxNum-minNum+1)+minNum,10);
                     break;
                        default:
                              return 0;
                        break;
                  }
            }
[/mw_shl_code]
///当发送按钮被点击时，获取输入框文本内容，然后通过$.get()函数提交到siot服务器。清空输入框内容，在消息显示区域显示最新添加的记录。
[mw_shl_code=javascript,false]
$('#send').click(function(){
                              var msg = $('#msg').val();
                              if(msg =='')
                                    msg = '一起为武汉加油！';
                              $.get("http://222.84.254.153:1884/publish?topic=DFRobot/zhufu&msg="+msg+"&iname=siot&ipwd=dfrobot");
                              $('#msg').val("");

                              $.get("http://222.84.254.153:1884/lastmessage?topic=DFRobot/zhufu&iname=siot&ipwd=dfrobot",function(recalldata){
                                    var msgArr = recalldata.data;
                                             $("#msgShow").prepend("<marquee direction='left' scrollamount="+randomNum(4,15)+">"+msgArr[0].Content+"</marquee>");
                              });
                     });
[/mw_shl_code]
高能2，天翼云主机配置
这个项目为了能让更多的人参与进来，一起为武汉加油，使用天翼云主机，所以我是在天翼云主机上搭建siot服务器。云主机不同于本地局域网，有着一大堆的规则制约。经过一系列的摸索，才能成功运行。

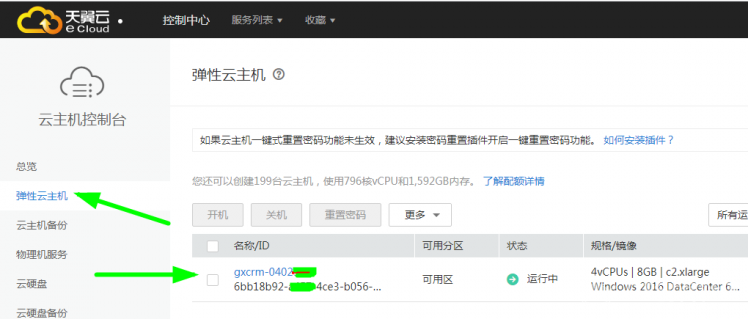

（1）登陆天翼云主机平台https://www.ctyun.cn/home/ ，进入控制中心，找到自己的弹性云主机。
【2020】一起为武汉加油！图6

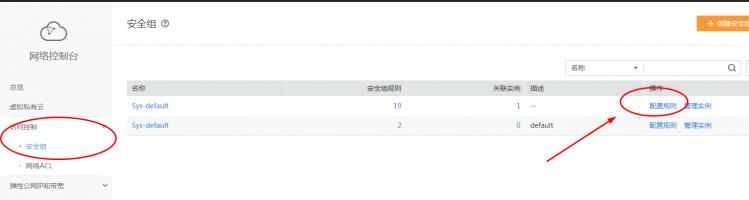

（2）在访问控制-->安全组中，找到自己主机关联的安全组，选择“配置规则”
【2020】一起为武汉加油！图7

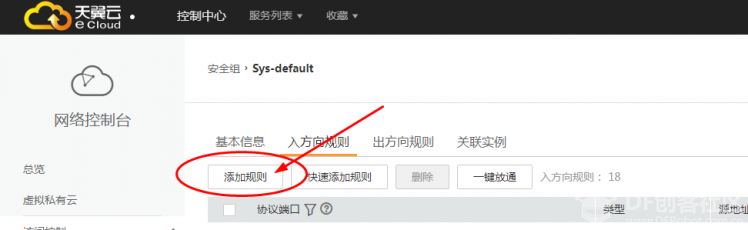

（3）选择“入方向规则”，点击“添加规则”
【2020】一起为武汉加油！图8

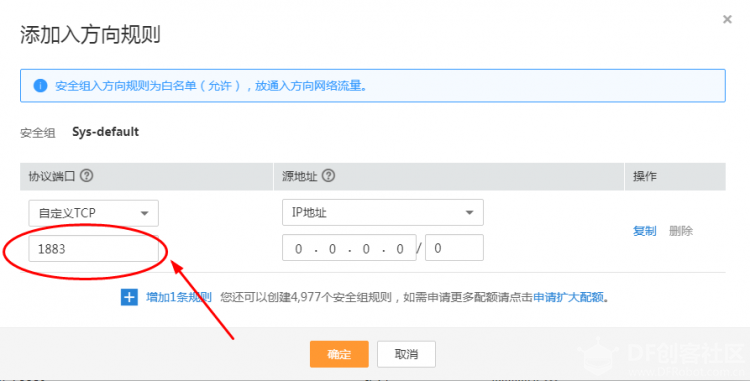

（4）添加siot中MQTT必须使用的1883端口。端口说明请查看官方文档 https://siot.readthedocs.io/zh_CN/latest/advanced/01_safe.html
【2020】一起为武汉加油！图9

（5）siot服务器，网站管理后台默认使用8080端口，但是天翼云中开放此端口必须申请备案，所以我重新配置了web管理端口为1884，参考官方文档 https://siot.readthedocs.io/zh_C ... ed/01_safe.html#web
因此，还需要按照第（4）步的方法，开放1884端口。开放的两个端口，如下图：
【2020】一起为武汉加油！图10

高能3，掌控板长文本多行显示
考虑到用户留言内容长短不一，结合掌控板128*64屏幕大小的特点，设计留言内容自动换行显示。参考：掌控版变身为“阅读器”（一）换行显示 https://mc.dfrobot.com.cn/thread-300345-1-1.html
【2020】一起为武汉加油！图11
