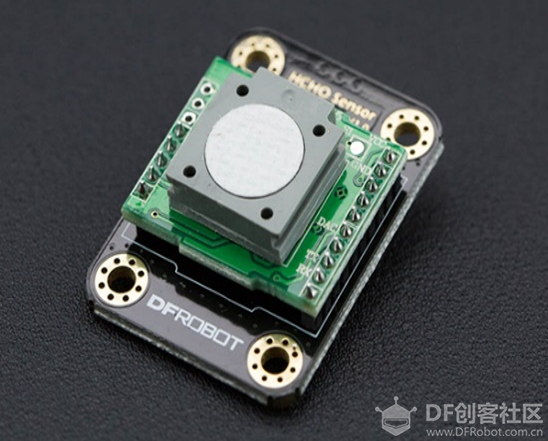

Mind+扩展库：HCHO 甲醛传感器

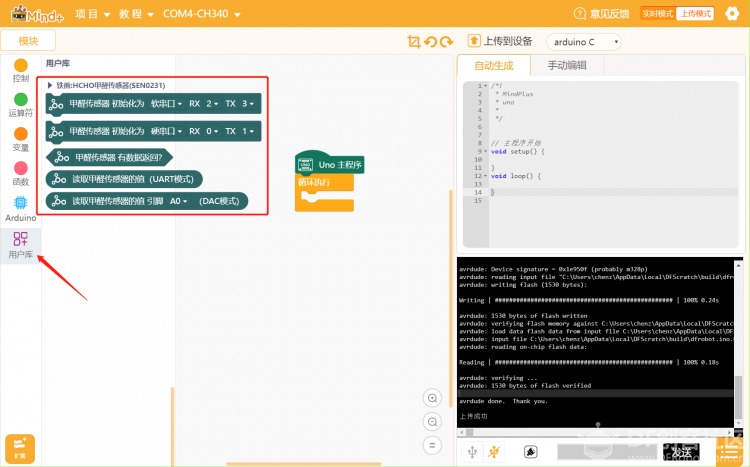

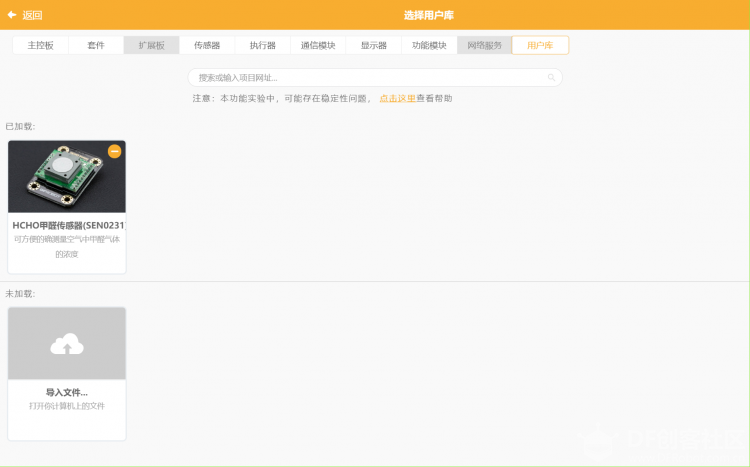

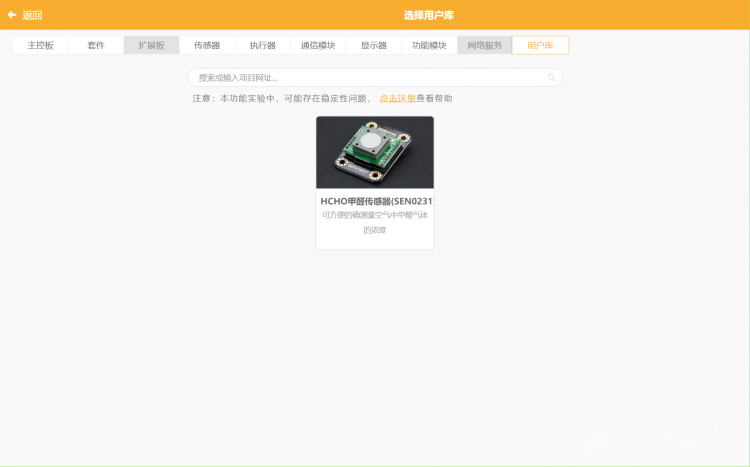

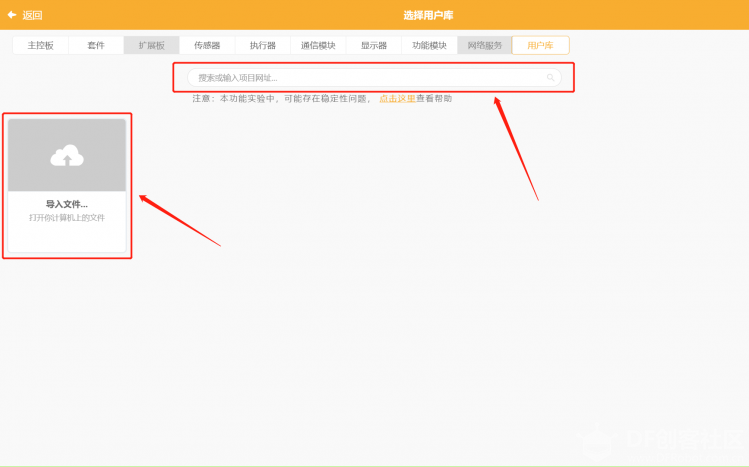

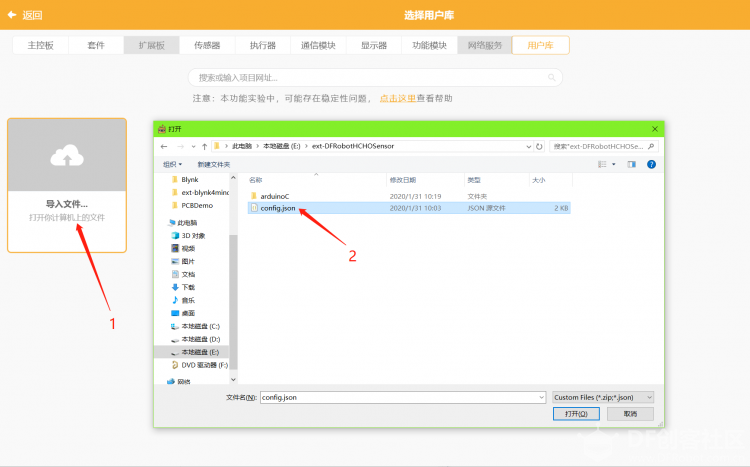

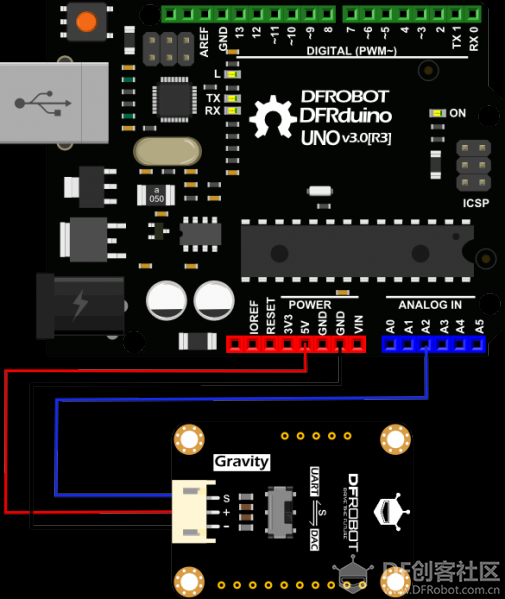

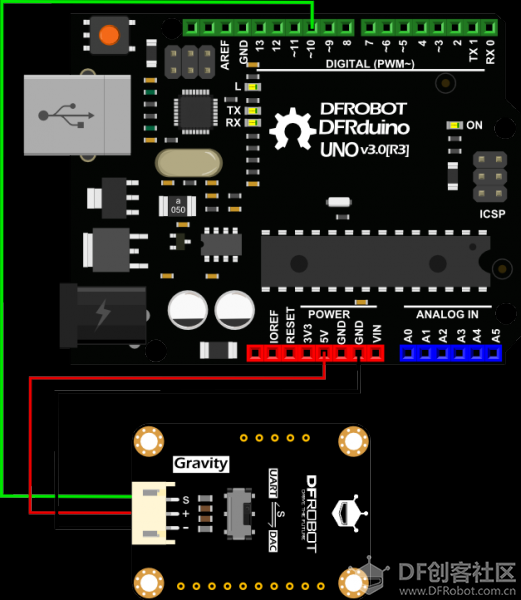

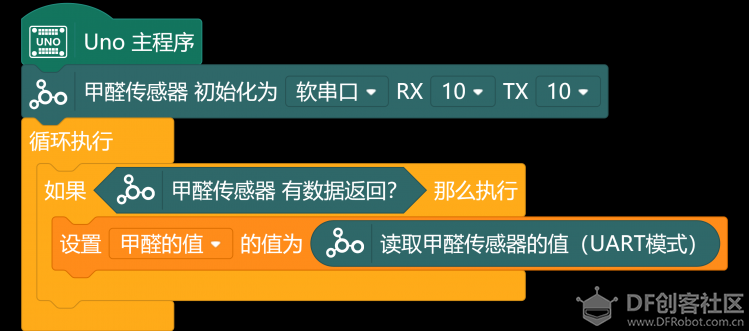

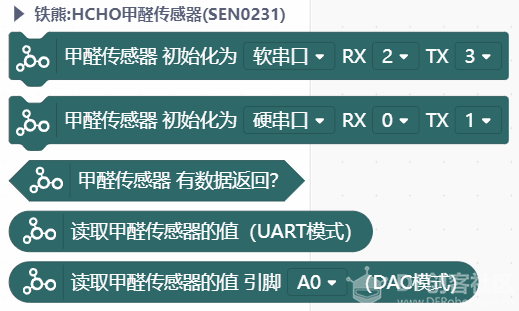

首先在 Mind+ 中选择用户库，然后输入网址或者点击“导入文件”即可。库文件网址为：https://github.com/chenzhongxian/ext-DFRobotHCHOSensor  以导入文件方式为例，首先下载库文件，并解压，然后点击“导入文件”，在弹出的资源管理器中，定位到库文件路径，然后选择config.json文件，即可完成导入。  导入成功后，就会出现相应的传感器库可供选择  点击相应的用户库进行选择，就会出现在“已加载”分类中，与自带库的操作一致。  回到 Mind+ 主界面，这时就可以在“用户库”分类中看到刚才选择的传感器的对应图形模块。  本用户库包含以下图形程序模块：  本示例将演示如何使用这款甲醛传感器来测量空气中甲醛的浓度值。接线方式分两种，分别是 UART 模式与 DAC 模式。 使用UART模式前，请先将拨码开关切换到 UART 一端。 接线图：  Mind+示例程序：  使用 DAC 模式前，请先将拨码开关切换到 DAC 一端。
 Mind+示例程序：  MIT 七、硬件支持  八、鸣谢 感谢 DFRobot 李亮老师提供技术支持。 感谢 王尧坤 老师帮助测试。
十、库文件下载 由于论坛附件大小限制，请关注下方公众号，回复“甲醛”或“HCHO”获取库文件下载链接。  |
结果如下：

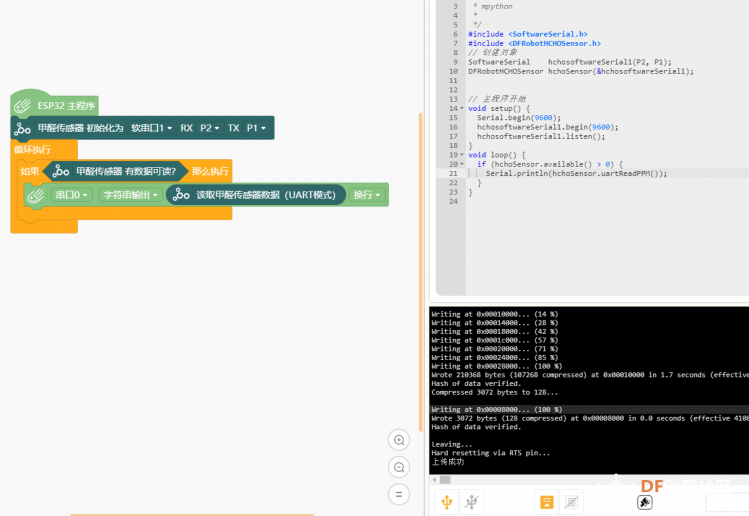

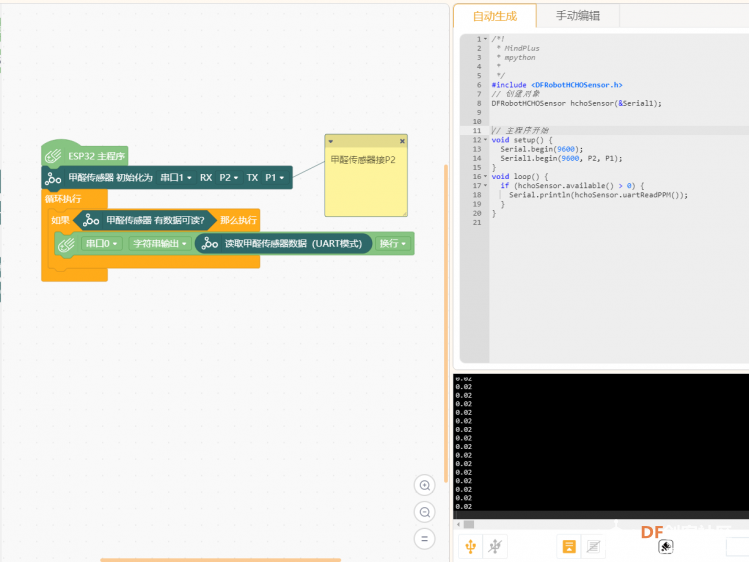

1、掌控板：
硬串口测试成功！
软串口测试失败，建议屏蔽软串口初始化的block。
掌控板adc不准，因此建议屏蔽掌控板下的DAC模式，模式读取功能。
2、uno：
软串口测试成功。
硬串口测试失败，没有数据读出。
DAC模式有数据，不过都是0，原因是DAC模式结果为0.0012，串口输出保留2位小数，另说明DAC模式不准。
DAC 模式的确是不准，这个在传感器产品 wiki 里就有说明了。
掌控板软串口测试失败和 arduino 硬串口测试失败的问题，能否再试试把 tx、rx 接线换一下？可能是代码里这两个线的位置写反了。
