杯垫制作进阶版(原<多喝热水之3D打印杯座制作>)
2020-02-028291
精华项目
AI 快速预览详细
本文介绍了一款1CM薄的3D打印智能杯垫，通过电阻式压力传感器和全彩LED灯提醒用户定时饮水。内置ATMage328P-AU芯片，支持Micro USB供电。文章详细介绍了物料准备、电路设计、逻辑设计和实物展示，适合家长和孩子一起学习3D打印与电子结合的项目。
|

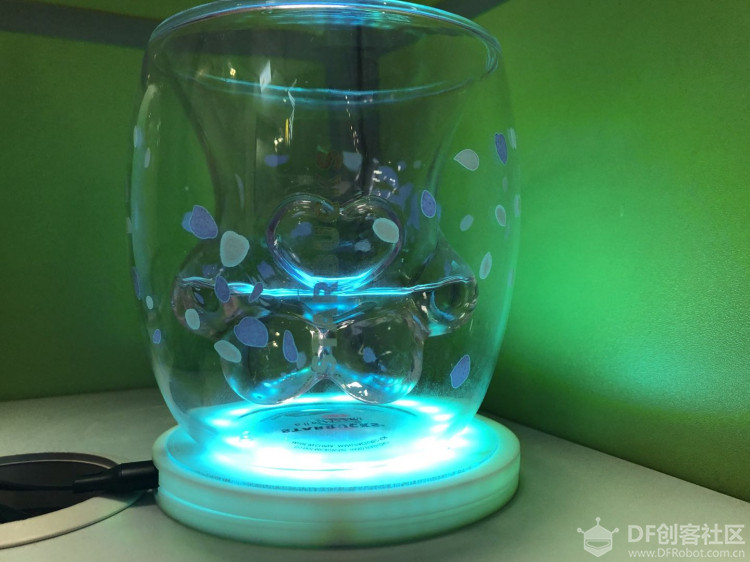

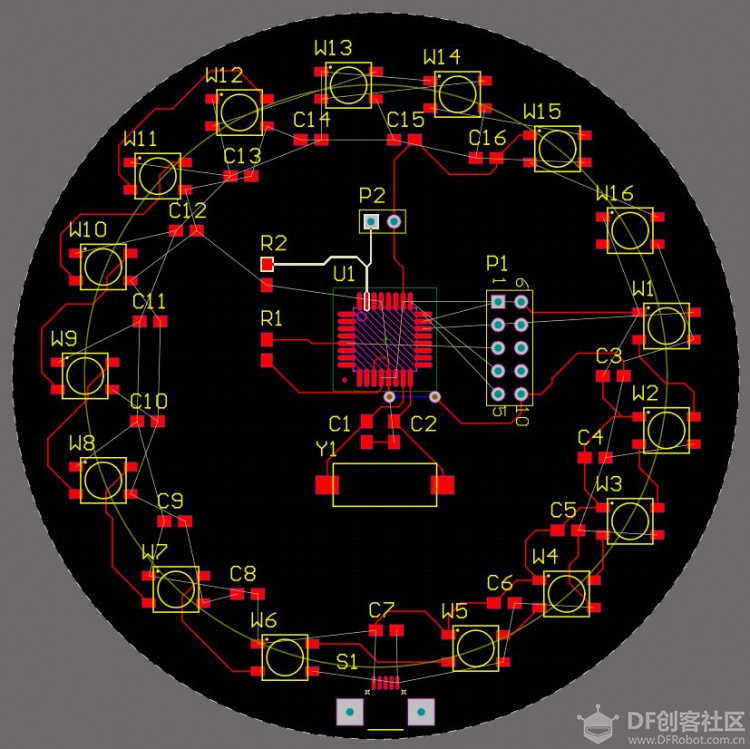

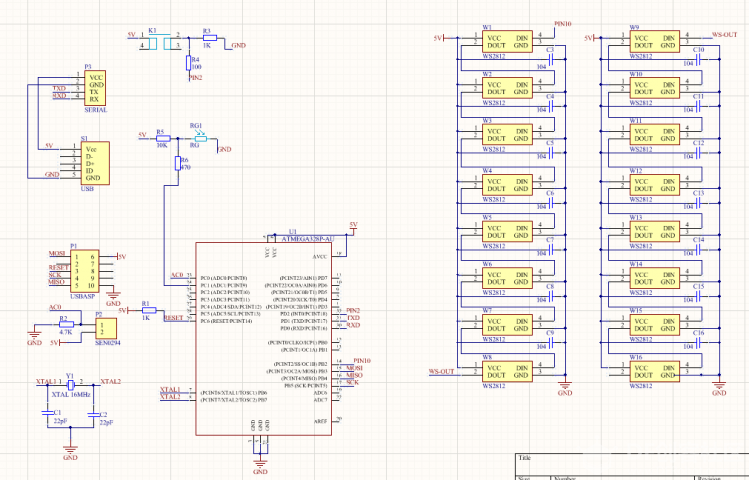

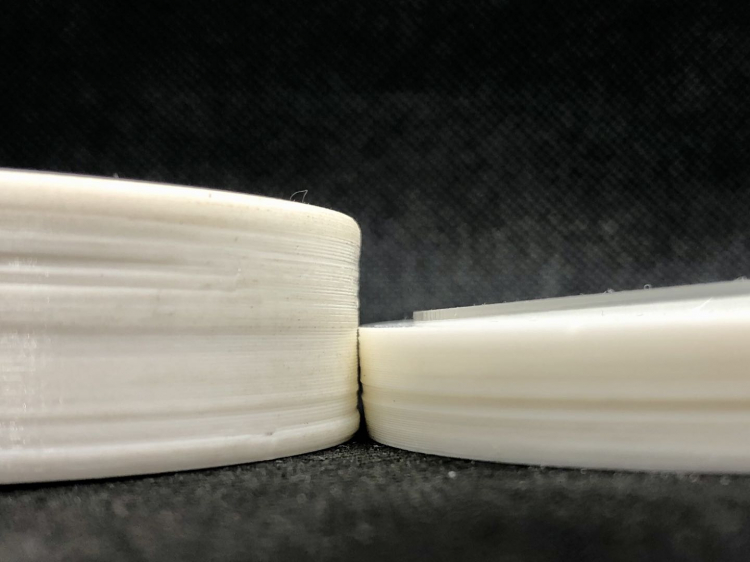

去年年底学"屌丝王小明"的点子, 学着制作了一款山寨品: <多喝热水之3D打印杯座制作> 后来用了一段时间, 始终觉得做得太粗糙, 而且又厚, 一直想改进成美观又薄又好用的版本 但要做到薄, 最好的方式就是完整的电路都做在一块PCB上, 苦思良久后动手开搞, 于是有了下文  先看看使用Demo 1. 准备物料 - 电阻式压力传感器（SEN0294） - DFRobot家出品 - PCB板(前期已交工厂制作好) 1块 - ATMage328P-AU, QFP-32封装 1只 - WS2812B-4全彩LED灯珠 16颗 - 100nF电容(0805封装) 14只 - 22pF电容(0805封装) 2只 - 16MHz无源晶振48S型 1只 - Micro USB母座 1只 - 电阻1K, 4.7K各1只 - 3D打印外壳一套 - 透明亚克力圆片 1个 - 螺丝3只 - 其它: ASP烧录器及USB线材等辅助物料 2. (改进)思路简述 既然是杯垫, 考虑到至少承载几个重要功能 - 要比较薄, 太厚杯子放上去有掉落的不安全感 上个版本因用的都是现成的模块, 做到了2CM, 太厚, 当下这个版本缩小了一倍, 做到了1CM   - 提醒喝水 坐办公室, 常常是杯子里倒好了水, 等想起来要喝水时才发现已经过了很久, 甚至要下班了, 做不到多喝水  3. 电路设计和杯垫制作(因改进多次, 有些细节可能会不一致, 但不影响大局)  电路设计原理  PCB效果图(实际制作的时候又有改进, 没截取最新的图) 4. 逻辑设计  5. 实物照  白色的PCB还是很好看的, 选择白色更多是因为为了减少整体颜色干扰, 安装在白色的外壳中几乎不会影响全彩LED的灯效发挥 4. 使用效果展示 |
https://github.com/PennyWang2015/Cupmat
欠了好久的稿, 终于写了
