用ESP32撸一个天气预报助理
2020-02-161.5万
精华项目
AI 快速预览详细
本文介绍了如何使用ESP32-WROVER-KIT、液晶屏和DHT11传感器，结合OpenWeatherMap API，构建一个天气预报助理。项目硬件清单包括ESP32-WROVER-KIT、ILI9341液晶屏和DHT11传感器。最终效果是能够实时显示天气信息，并通过WiFi连接进行远程配置。难度适中，适合DIY爱好者和初学者。
|

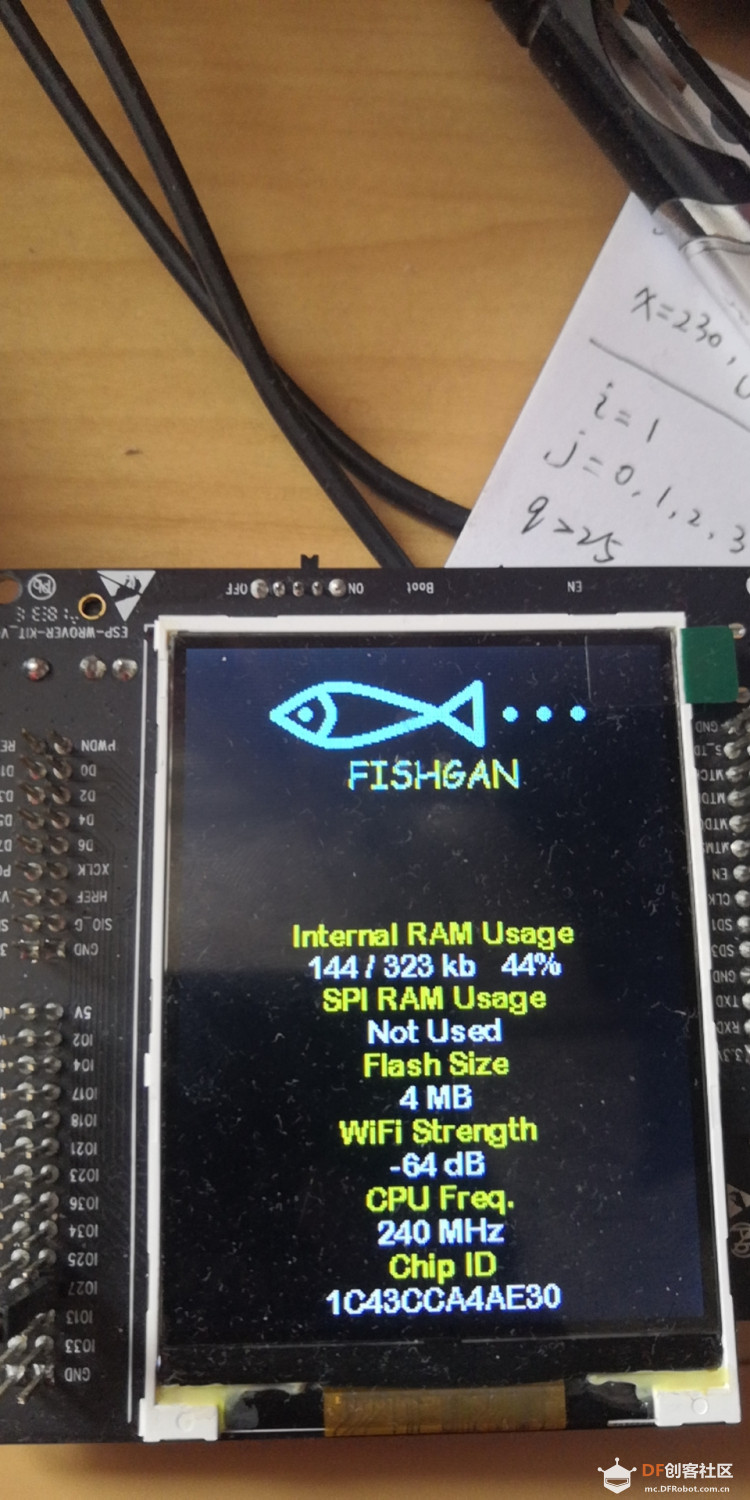

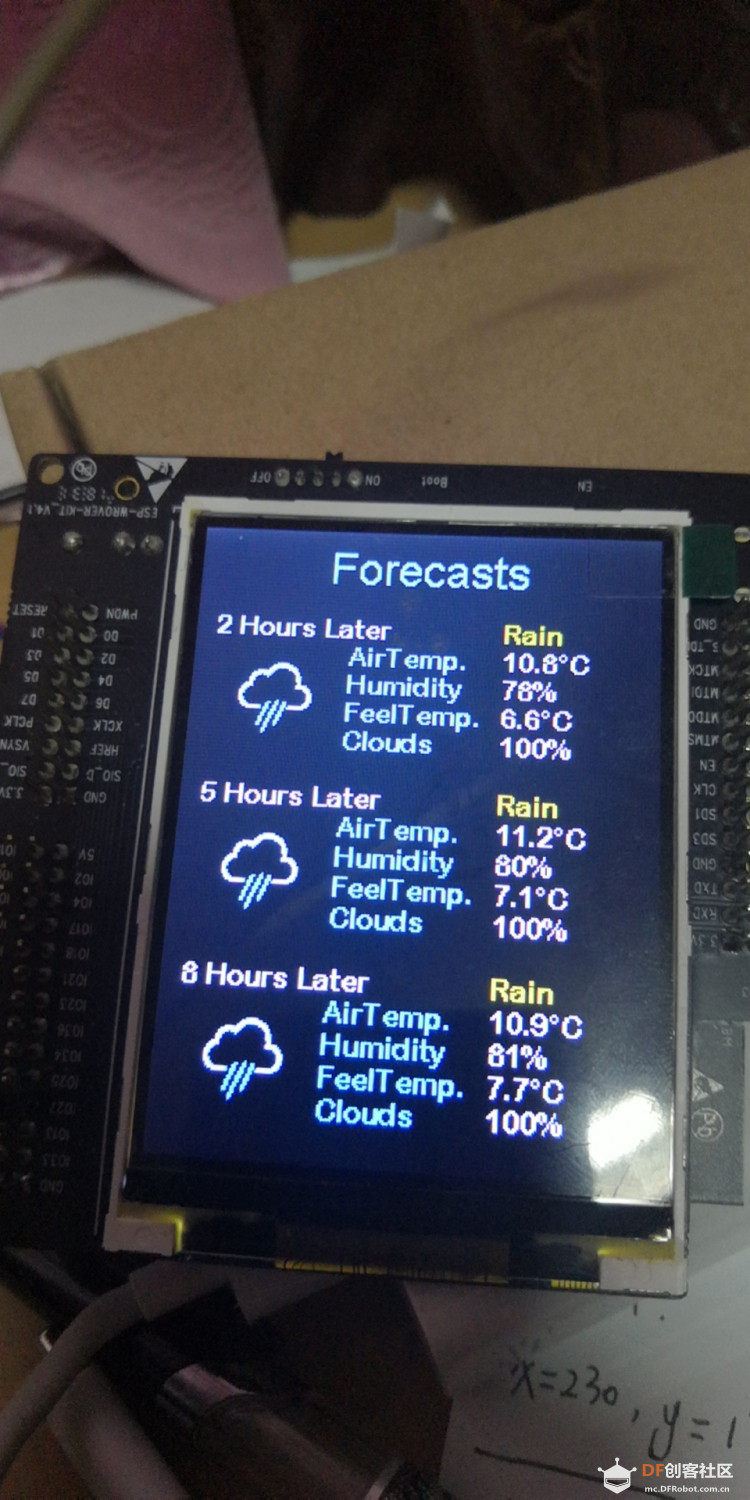

--------------老规矩先发图镇楼--------------   -----开场前的碎碎念---- 2020年一开局就被一场疫情打乱 不过在家宅着也终于有时间去好好收拾收拾各种烂尾项目 这次带来的是基于ESP32构建的一个天气预报助理 这次算是玩了一下高档货 用的是乐鑫官方的ESP32-WROVER-KIT（老贵了） 自带一块全彩液晶屏（可惜没触摸Orz） 这两块板卡实际上是我的学弟做课程项目自己买的 项目做完了，板卡也闲置了 学弟就问我要不要，说是有点坏的，就白送了 这两块板卡到我手里的时候。。。是这样的  鬼知道他们经历了什么。。心疼板卡1s 作为一名垃圾佬属性发作（划掉）勤俭节约的攻城狮 自然是愉快的收下了他们（反正不要钱，不要白不要） 第一块是电源选择的排针坏了，学弟已经飞了根线了，基本不影响使用 第二块是USB口崩了。。。不过问题不大，我自己有USB转TTL模块，一样可以烧程序 就是每次要自己按boot和reset按键麻烦点而已 别的看了下都没损坏，通电测试也都是好的 好吧，那就可以拿他们搞事情了！ （插个表情包一个挑事的微笑） ---------先说说这个项目--------- 不知道大家有没有注意过论坛上 创意生活，这个版块的主题图 就是下面这个  这个实际上就是一个基于esp8266的天气预报助手 我在国外网站上找到了他的出处 这个网站还有很多基于esp8266和esp32的好玩项目 有兴趣的小伙伴也可以去围观一下 传送门在这里 https://blog.squix.org/ 我其实想做这个项目，也是因为当初看到这张图 然后找到了国外项目网站以后，就一直烂尾ing 但是呢，原版是基于esp8266的，而且个人觉得，月相并不实用 so.....就直接自己空手撸代码了 除了天气图标和界面配色方案借鉴了下 ------硬件构建----- 硬件上主要是ESP32，液晶屏，DHT11以及一个按钮 其实这个按钮也可以用esp32的触摸输入功能替代哟 液晶屏是ILI9341主控的3.2寸TFT，分辨率240*320 最近论坛心愿单功能正在修复ing，所以在这里手动补一发链接想要做一个的小伙伴可以买买买了！https://www.dfrobot.com.cn/goods-1394.html https://www.dfrobot.com.cn/goods-1109.html https://www.dfrobot.com.cn/goods-109.html https://www.dfrobot.com.cn/goods-78.html 不过，商城里ILI9341的液晶屏只有2.8寸的，3.5寸的那款主控芯片并不一样 2.8寸的分辨率也是240*320，程序可以直接使用，无需修改~ 接线就不多说了，在我的程序里都可以看到引脚的宏定义 可以根据需要自己修改下 液晶屏使用的是SPI接口 这里我放一张我用的板卡的液晶屏引脚对应图 欧对了，说明下，其实SDA就是MOSI，SDO就是MISO  按钮和DHT11所使用的IO都可以在main.cpp的宏定义中看到~可以根据需要自行修改，和实际接线对应就行 ------程序构建前的准备工作------- 用的气象网站是OpenWeatherMap https://openweathermap.org/ 需要去注册一下，然后获取自己的Key 具体请参照网站内的Guide 获取Key之后，修改weather.h的URL_KEY宏定义 替换成自己的Key 此外记得将URL_LOCATION换成自己的城市 具体城市名称，也可以在网站上查询到 其他的宏定义就不要乱改了 除非高级玩家清楚地知道自己是在干啥  欧对了，还可以修改下wifi信息 当板卡无法连接到路由器wifi的时候，会启动AP模式，化身成一个自带wifi热点的服务器 这个wifi热点的名字和密码可以在network.h文件里修改对应的宏定义 然后可以根据液晶屏显示内容访问控制页面，设定需要连接的wifi热点名称和密码 设定好重启一下就行啦 --------程序构建-------- 这次的代码还是在PlatformIO上基于Arduino Framework构建的 如果是用platformIO的小伙伴，就直接能用了 如果是用ArduinoIDE的小伙伴，也是可以用的 不过要稍微麻烦点做一下预处理
------最后再唠叨几句------ 有问题的小伙伴可以回帖留言 欢迎反馈各种bug 我会尽力帮助解决  项目开发fishGan 特别感谢老婆大人doudou帮忙排版~❤ （我还画了一条鱼！小声bb~） 本项目未经许可不得商用！ 不得单独转载项目文件包！必须连同本文转载！ 转载请注明原作者和出处~  weather.rar |
