本文介绍了如何使用掌控板制作一个网络MP3播放器。项目名称为“掌控小音箱”，所需硬件包括掌控板、扩展板、功放模块等。最终效果是通过Wi-Fi播放网络音乐，并可以通过旋钮调节音量。难度适中，适合零基础新手和STEM教育项目。
|

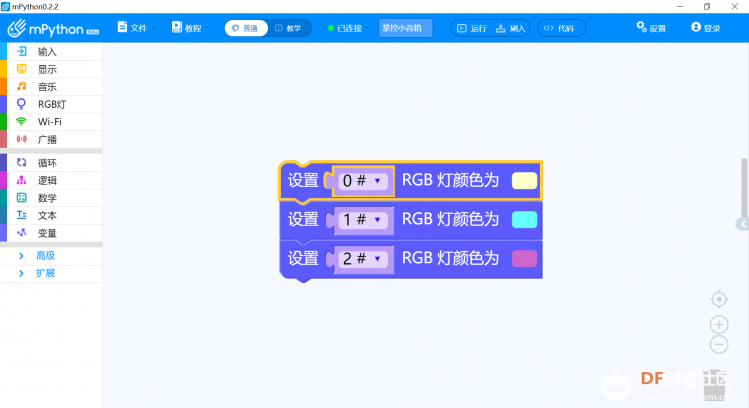

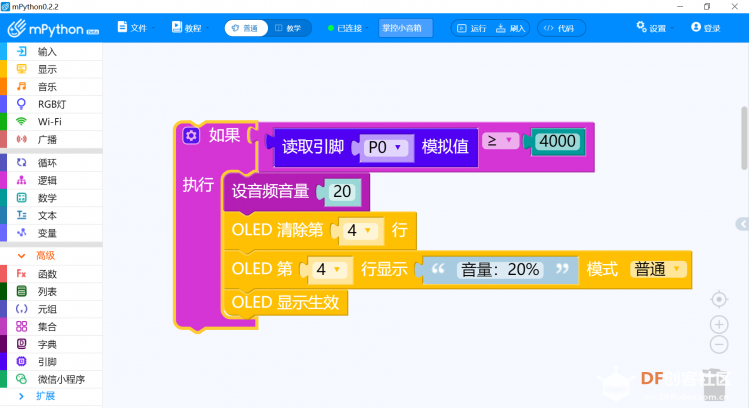

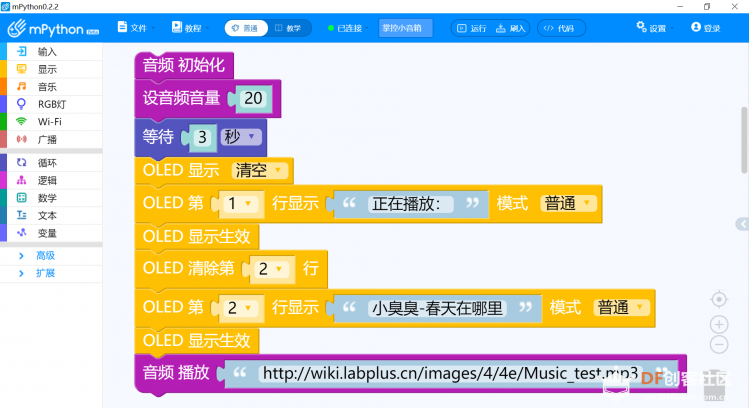

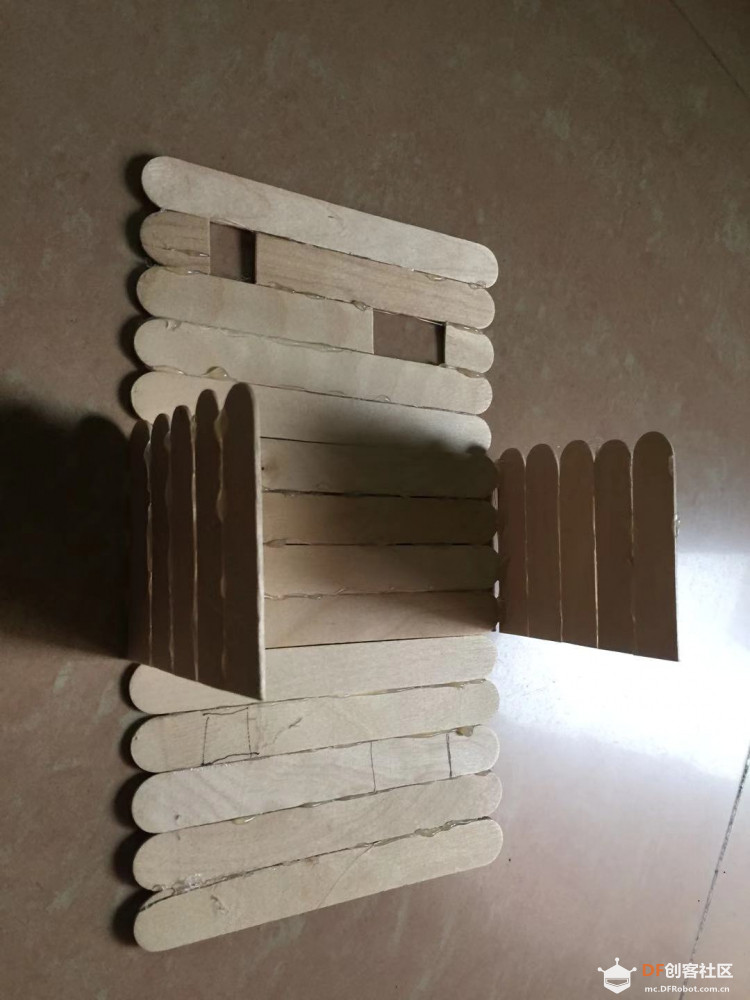

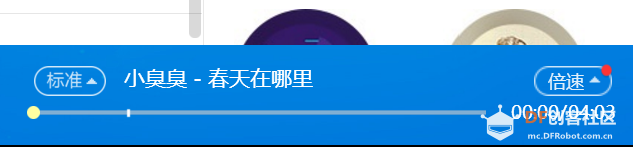

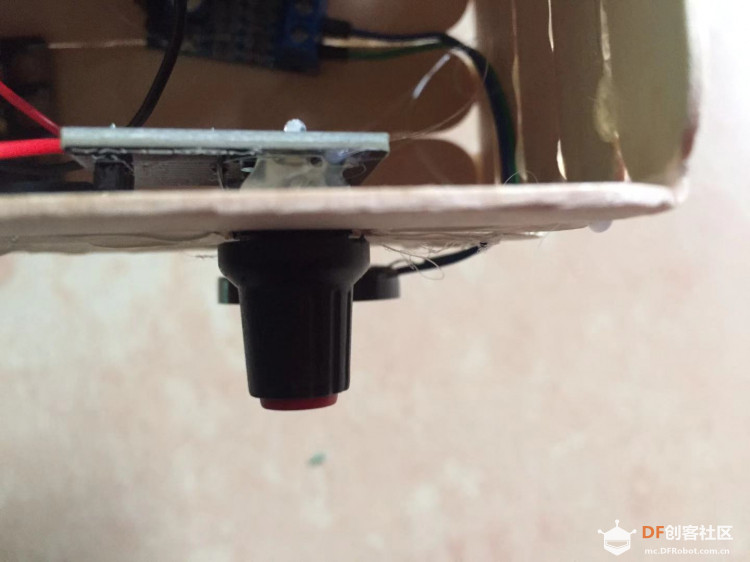

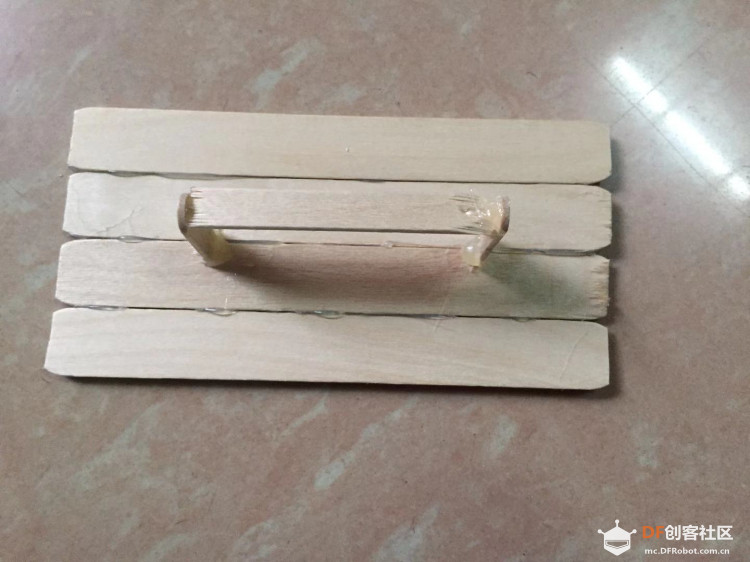

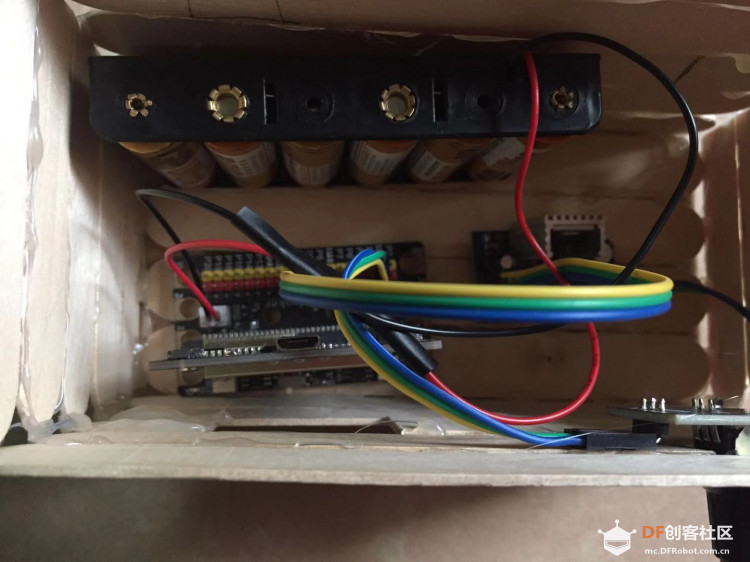

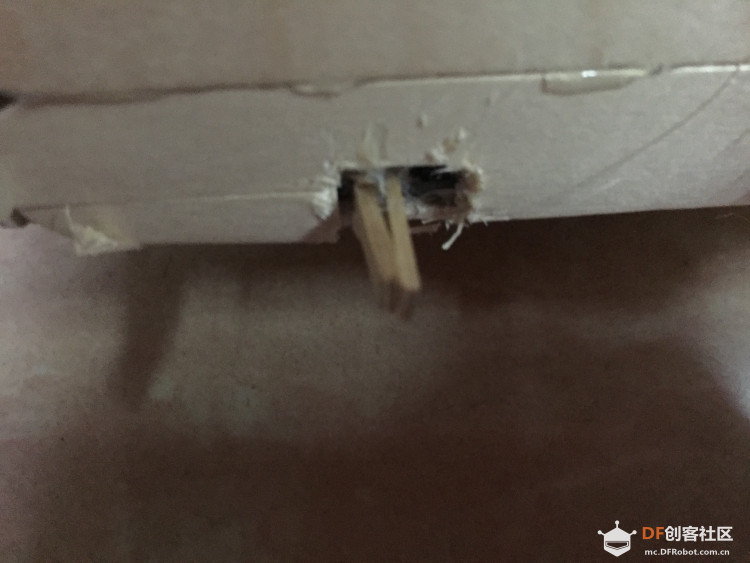

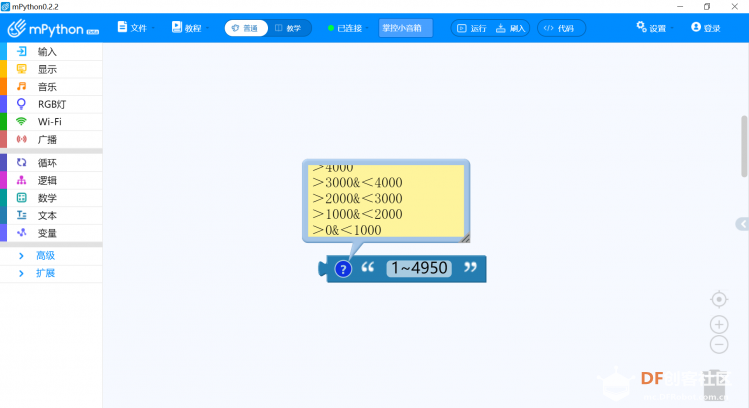

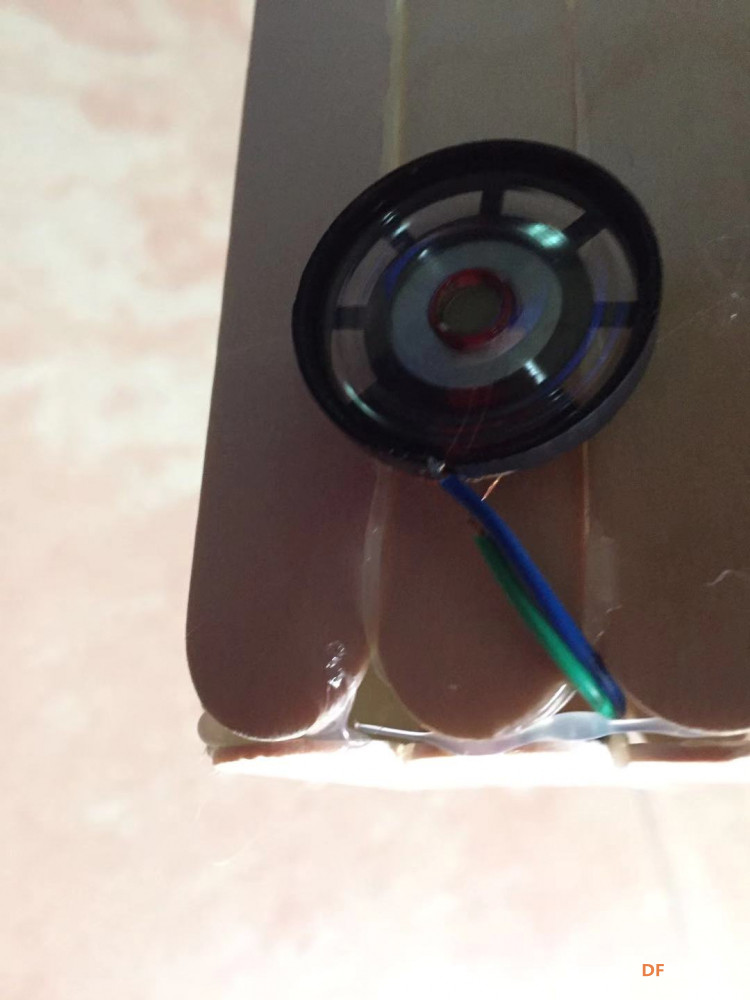

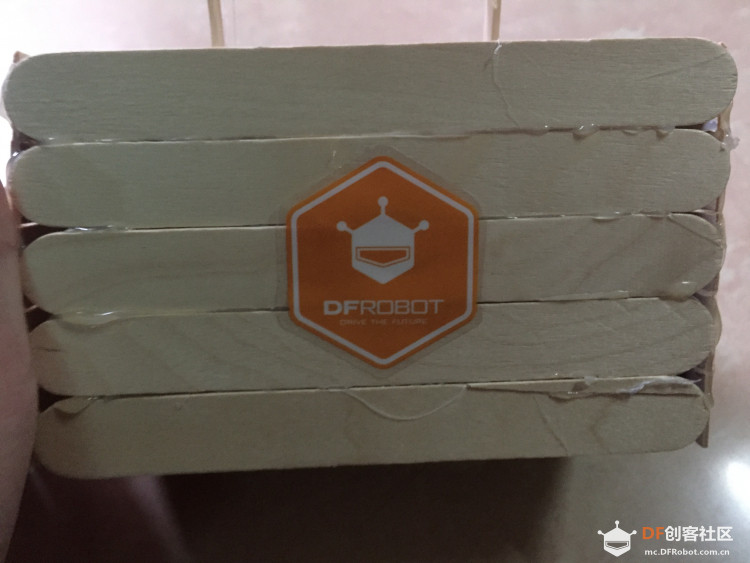

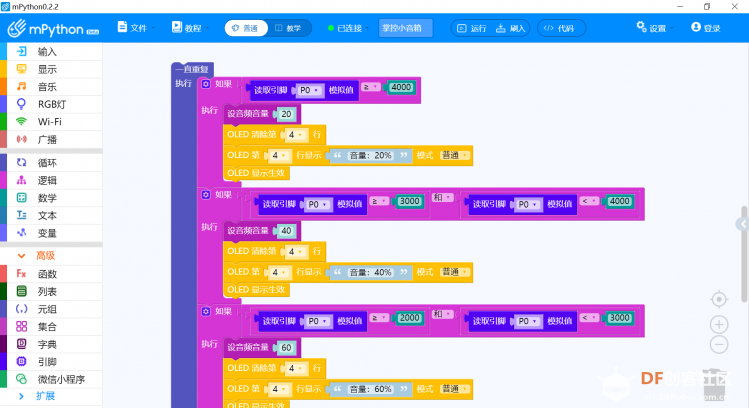

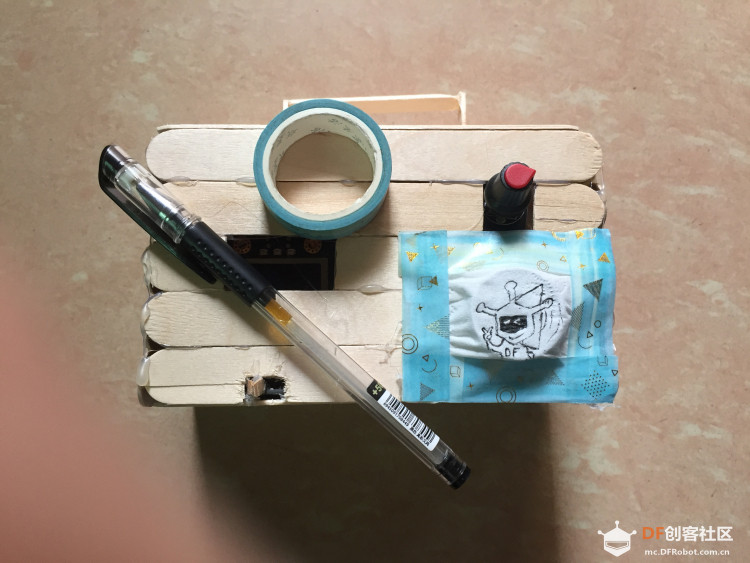

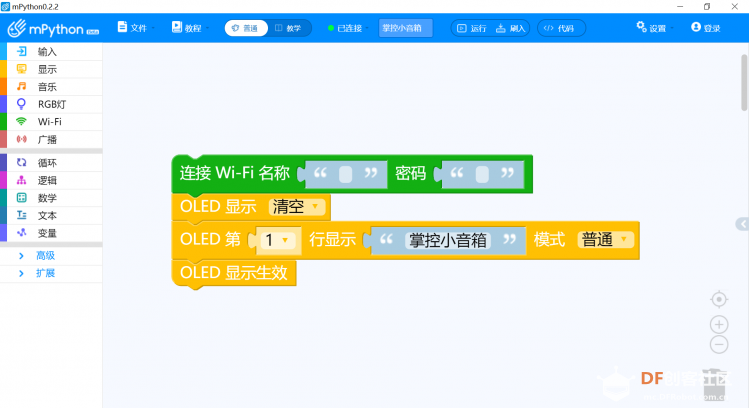

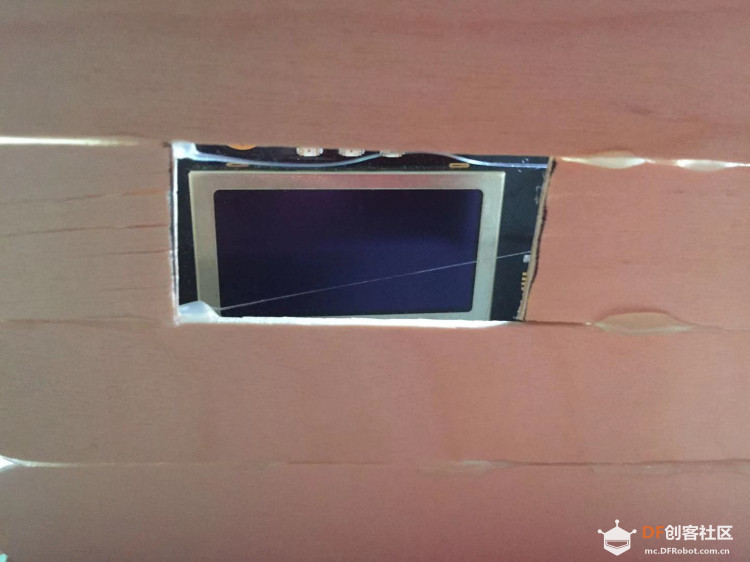

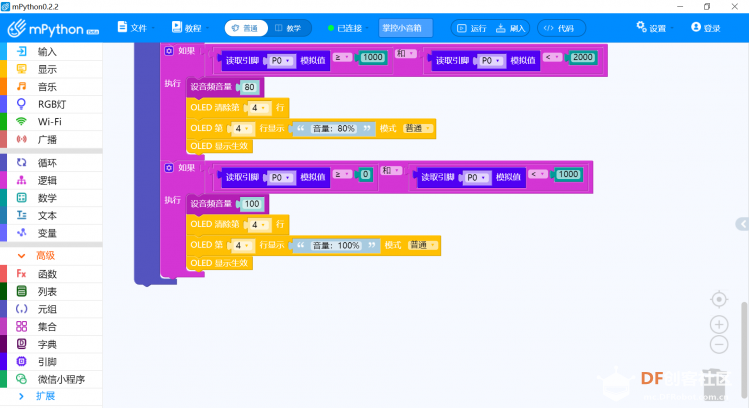

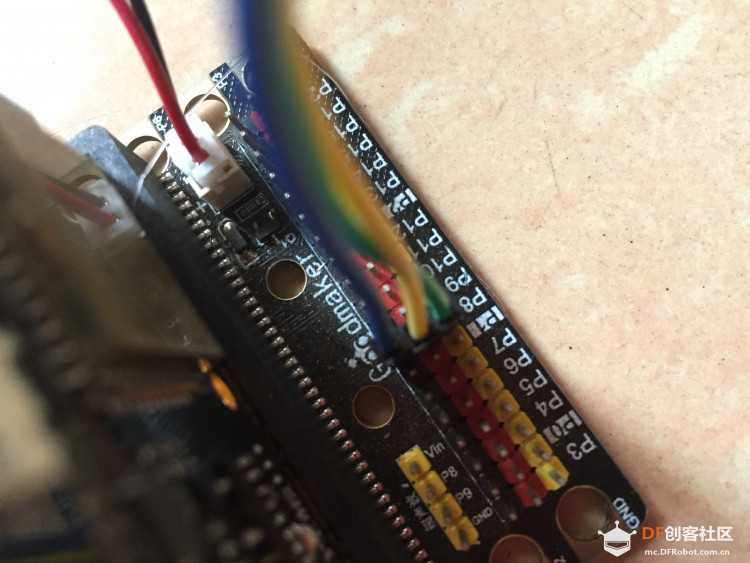

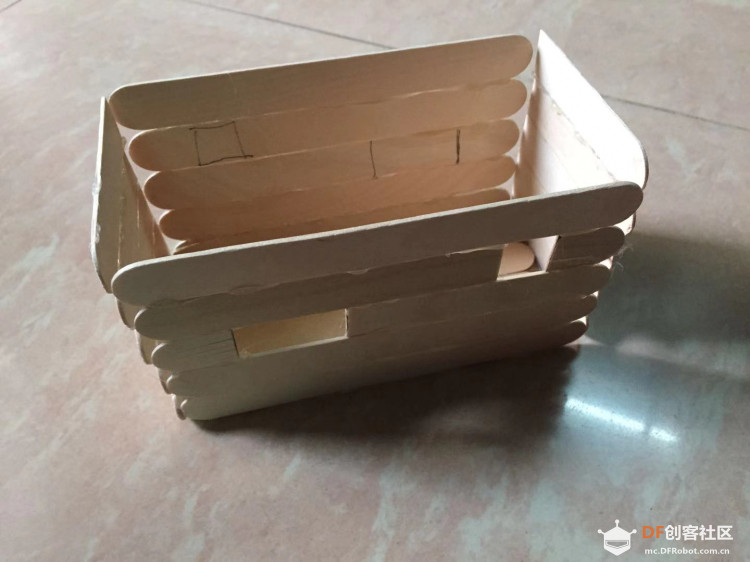

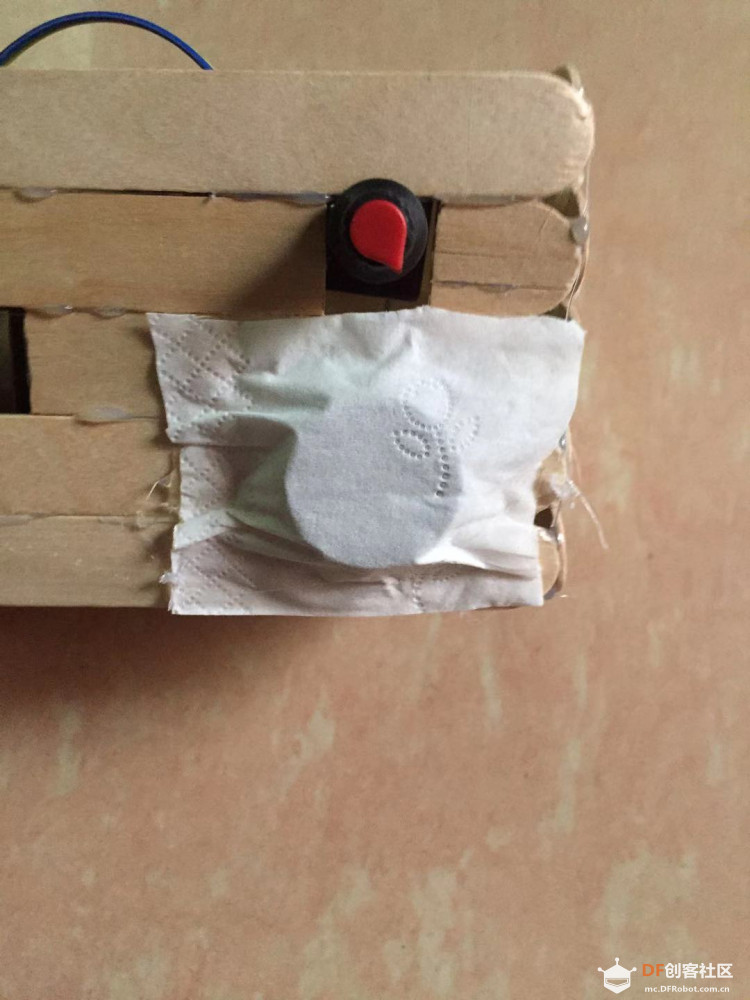

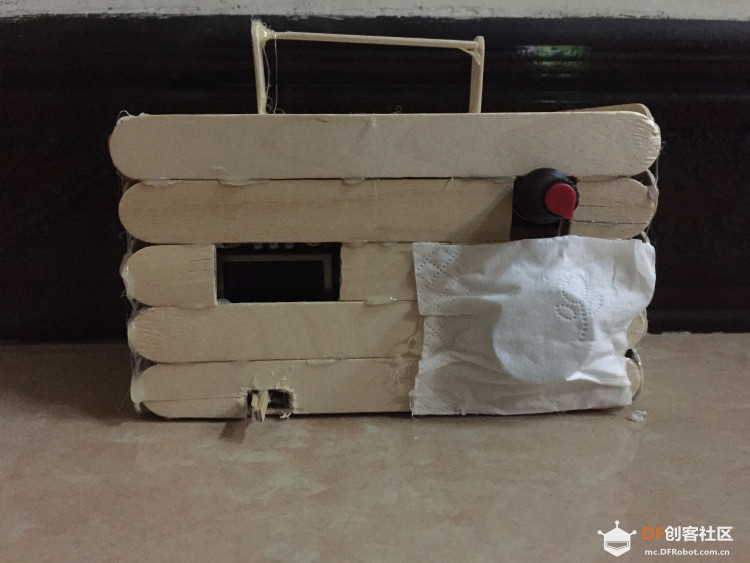

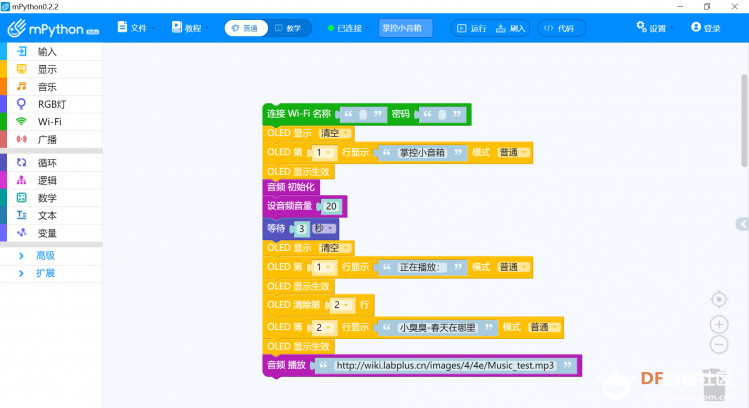

相信现在很多人家里已经有一个及以上的音箱或收音机吧， 这种东西大大方便了我们的生活，可以随时放在耳边听着喜欢的音乐， 真的很舒服！  今天我就用一块掌控板做一个“小音箱”，简单易做，而且很实用。 注意：本次作品需要用到热熔胶枪和焊接，儿童须在大人的监护下使用！ 材料单（点击所需材料即可跳转至购物界面） 掌控板*1 掌控板扩展板*1 6节五号电池盒*1 5号电池*6 TDA2030A功放模块*1 小喇叭*2 旋转电位器模块*1 公头空对空连接线*1 150*18mm雪糕棒一捆装*1 热熔胶枪（含胶棒）*1 电烙铁焊笔（含锡丝）*1 电工胶布*1 软件《mPython》 Wi-Fi信号 首先开始硬件连接： 1.把掌控板插进扩展板里，再把放满电池的盒子接上连接线插进扩展板上：把电池盒的线和连接线用电工胶布缠起来；  2.把一个小喇叭跟两根杜邦线焊在一起（要小心），接上功放模块，功放模块接上杜邦线：2个GND口接一个就够了；  3.把杜邦线插在P8引脚上：GND接黑色，VCC接红色，IN接黄色；  4.把旋钮接上杜邦线，杜邦线接在P0引脚上：GND接黑色，VCC接红色，IO接黄色。  模型制作： 1.利用热熔胶枪粘好雪糕棒做成这样的板块：前面、后面、左面、右面、上面和下面；   2.把除了盖子以外的全部粘起来：有两个洞的是前面，没有洞的是后面，前面的千万不要放反；  3.把连着掌控板的东西都按照指定的位置粘好：电池盒、掌控板和功放模块粘在盒子里，掌控板的屏幕和旋钮分别对着2个洞口，再把小喇叭粘在外面；     4.在左下角扩展板对应的地方，挖一个洞，做一个延长开关：这是因为掌控板扩展板的拨码开关太小了；  5.在小喇叭上盖上一张纸巾，作用是防止喇叭受到损害：然后盖上盖子一看；   6.盖上了盖子，发现盖了纸巾的小喇叭真是太丑了：还是先在纸巾的四周贴一圈好看的手账胶带，再在纸巾的中间画一个可爱的DF机器人，好看多了；  7.顺便在背面贴一张DFRobot的贴纸：我都忘了这张贴纸是怎么来的了......  剩下的就是编程了： 1.又是熟悉的连Wi-Fi和显示：显示什么都行，我用的是“掌控小音箱”；  2.首先初始化一下音频，音量设为20（也可以更高或更低），然后显示正在播放的是什么歌：我上网搜了一下程序自带的歌，发现这是小臭臭的《春天在哪里》，再播放网络MP3，其实可以播更多的歌，我这里只有程序自带的一首。把前一段代码块和它合起来；    3.做一个非常炫酷的灯光效果：感觉是渐变，又好像不是，反正很好看；  4.我检测了一下旋钮模块从左扭到右的的的模拟值：0~4095，所以我把它分成了五份，分成了五格音量，具体的五份是： ＞4000 ≥3000&＜4000 ≥2000&＜3000 ≥1000&＜2000 ≥0&＜1000 （图片里的≥我写成了＞，不要误会）  5.按上面的第一份先做一下例子：当模拟值≥4000（也就是旋钮在最左边）的时候，音量会变成20，然后第4行显示现在的音量是20%；  6。按照上面的例子，再做另外四个：音量要越来越高，用“一直重复 执行”包裹着，这样在听歌时通过扭旋钮，音量就会变化了！   最后献上演示视频： 献上完整代码：  掌控小音箱.zip下面开始总结： 1.网络歌曲可以更多，只不过要自己改轮流显示歌曲名； 2.小喇叭可以有2个，那样音质会更好； 3.小喇叭可以不遮，就看个人的意愿了； 4.如果喜欢的话，喇叭可以买更好的， 5.旋钮可以弄两个，这样就可以一个控制音量，一个控制歌曲了； 6.灯光虽然很炫酷，但可能会伤害眼睛，最好还是弄一下柔和的灯光好了。  好了，这次的作品就做完了，喜欢的话就给一个赞吧！  |
