Arduino到树莓派学习笔记：按钮控制小灯

从Arduino到树莓派学习笔记之按钮控制小灯

-------------------2020.2.5

一、原理以及连线

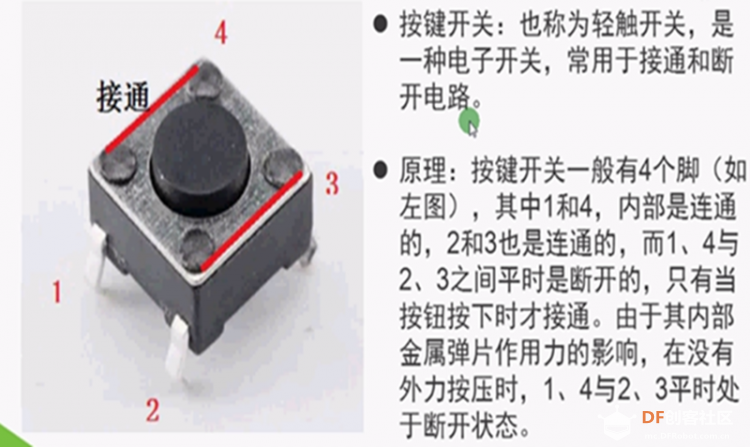

1、按键开关实物图

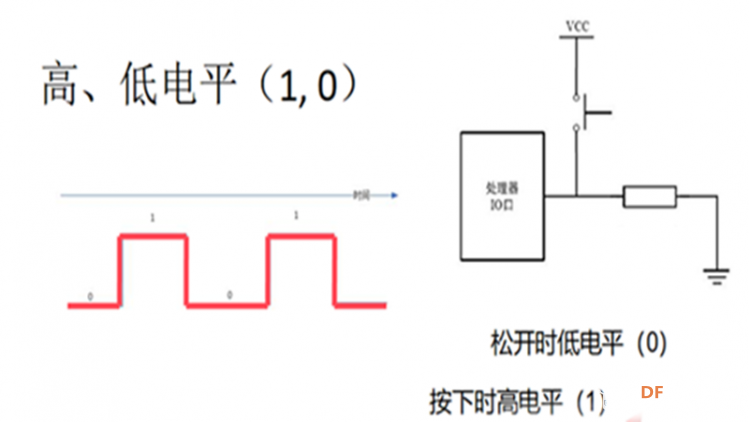

2、开关要接一个电阻，下图下拉电阻电路图和实物图

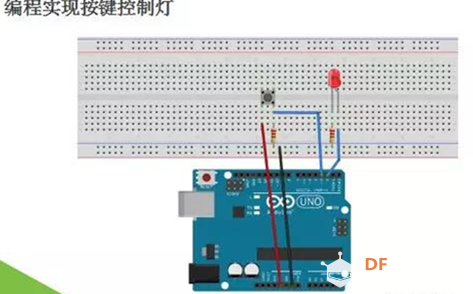

下图是它的对应实物连线图

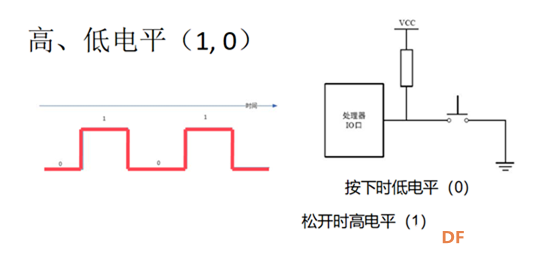

3、上拉电阻电路图，连线实物图只要将上图的红和黑接VCC和GND位置交换就能实现按键按下是灭，松开时亮。

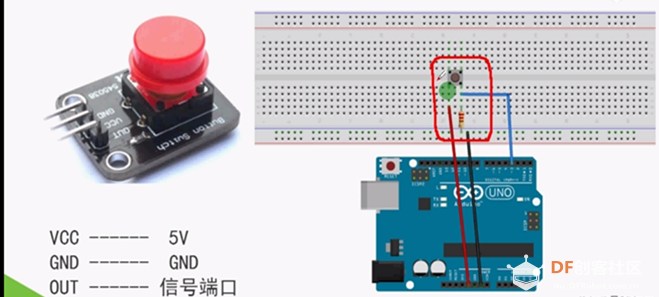

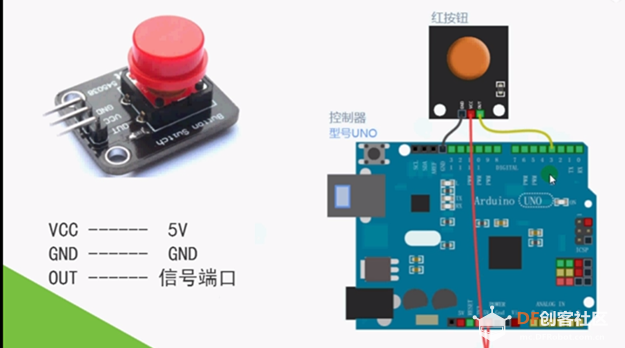

4、下面两图解释了按键进行封装以后的原理图（按键按下时高电平，松开时低电平）

二、 arduino图形化编程，功能：当按键按下时控制灯亮，当松开按键时灯灭。

三、arduino c语言版代码，功能：当按键按下时控制灯亮，当松开按键时灯灭。

int button= 0 ; //设置全局变量，并初始值为0

void setup()

{

pinMode( 8 , INPUT); //设置8号端口为输入模式

Serial.begin(9600);

pinMode( 2 , OUTPUT); //设置2号端口为输入模式

}

void loop()

{

button = digitalRead(8) ; //读取8号端口并赋值给整型变量button

Serial.print(button);

Serial.println();

delay( 500 ); //延时500毫秒

if (button==1)

{

digitalWrite( 2 , HIGH ); //设置2号端口为高电平

delay( 500 );

}

else

{

digitalWrite( 2 , LOW ); //设置2号端口为高电平

delay( 500 );

}

三、树莓派图形化编程

四、树莓派python3代码。功能：实现小灯亮和灭的切换，比较接近平时家里电灯开关的效果。

import RPi.GPIO as GPIO //引入模块GPIO、time

import time

IR = 24

LED = 25

GPIO.setwarnings(False)

GPIO.setmode(GPIO.BCM) //设置端口编码方式为BCM编码

GPIO.setup(IR,GPIO.IN) # 设置该端口为输入模式

GPIO.setup(LED,GPIO.OUT) # 设置该端口为输出模式

led = 0

while True:

if GPIO.input(IR) == 1:

time.sleep(0.3) # 按键消抖

led = (led + 1) % 2 # 0变1，1变0

if led == 1:

GPIO.output(LED, GPIO.HIGH)

# time.sleep(1)

else:

GPIO.output(LED, GPIO.LOW)

#time.sleep(1)

小结：1、在树莓派图形化编程和树莓派python3代码中使用了用变量来记录灯的状态，从而实现从灯灭（0）到灯亮（1）的状态切换。

2、除了用0和1来记录灯的状态，还可以用奇数和偶数来记录灯的状态，大家可以自己尝试一下。

3、难点是理解按键的上拉电阻和下拉电阻。如何通过调试延时时间来更好的对按键进行消抖。

4、水平有限，就当是给大家抛砖引玉作用，有不妥之处希望大家谅解。



从arduino到树莓派学习笔记之按钮控制小灯
