可变光高亮LED手电调试小记
2020-02-131.5万
AI 快速预览详细
本文介绍了作者在调试3W高亮LED PWM模块时遇到的问题及解决方案。通过改线，成功点亮了手电。文章详细描述了硬件使用情况和具体的改线方法，适合电子爱好者参考。
|

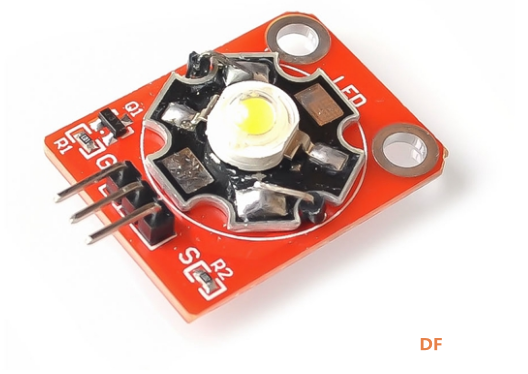

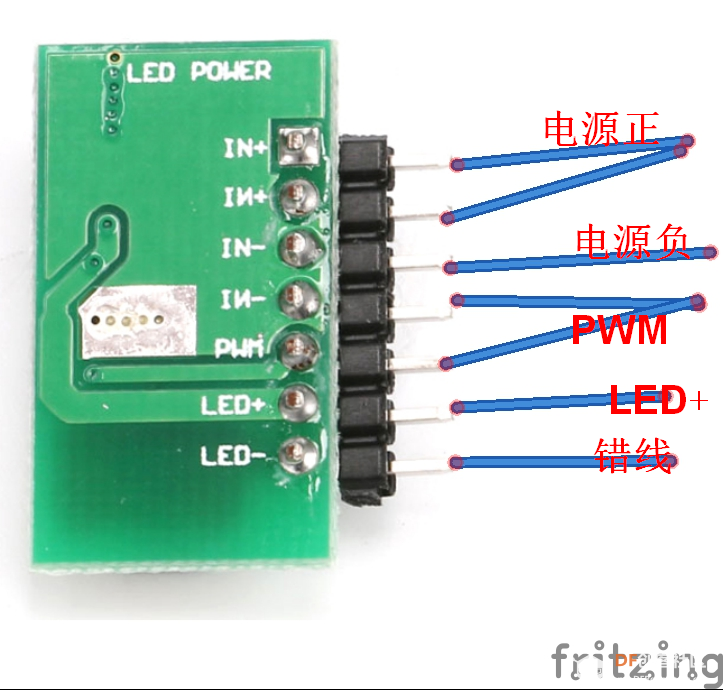

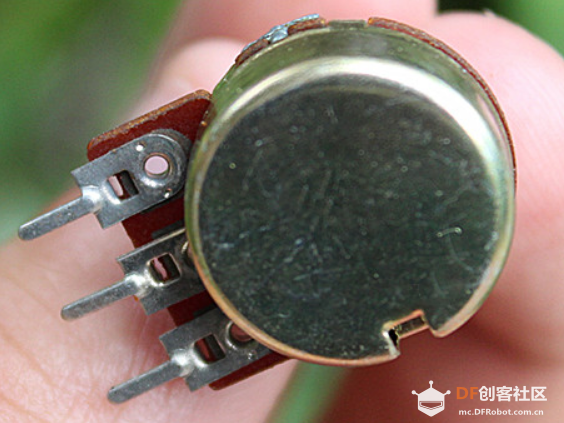

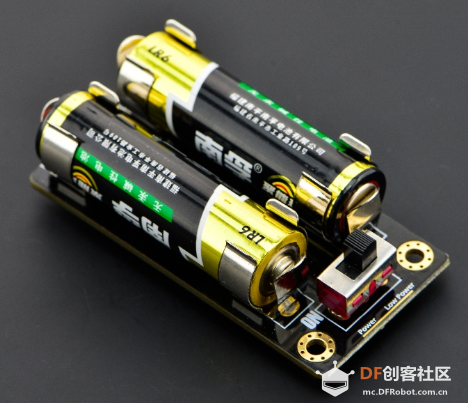

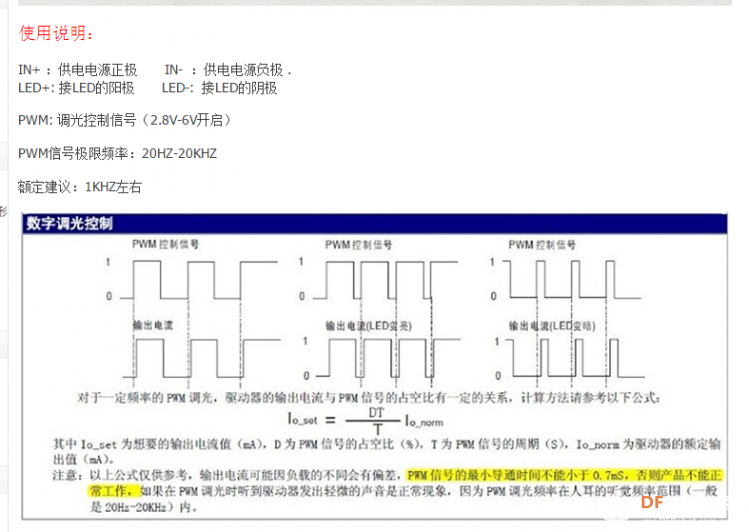

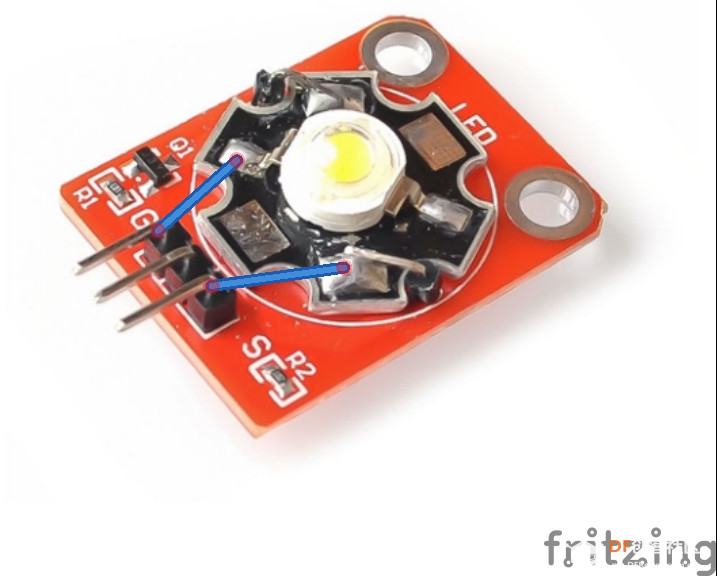

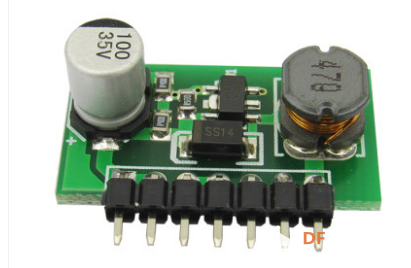

很久前买的模块了。当时想做个可调光LED手电。拿到手发现不能用就扔一边了。前几天整理东西发现了，就拿出来调试一下。结果发现这两个山寨模块都有问题。经过改线，又点亮了它。 发这个贴的目的是什么呢，第一，不要把用不了的模块直接扔了。它们是有问题，但也许不是不可救药。第二，调式的过程可以学到新的东西。 硬件使用如下：  3W 高亮LED PWM模块  3W 高亮LED  1M 调速旋钮  DF-5V 电池 LED PWM模块的参数如下：   但这个官方连线是有问题的。 经过修改连线，见下图  LED修改图  最终连线总图  连线照片  |
