本文介绍了如何从旧有线电视机顶盒中提取3.3V、5V、9V和12V电源，并通过加装5A DC-DC可调降压模块实现0-9V可变电源。硬件清单包括5A DC-DC可调降压模块、微型红色0.28寸数码管电压表头、10K电位器、AC船型开关、自锁开关、香蕉头公母5付、鳄鱼夹一对和AC电源插头。这个项目适合零基础新手尝试，可以省去自行排查的时间成本。
|

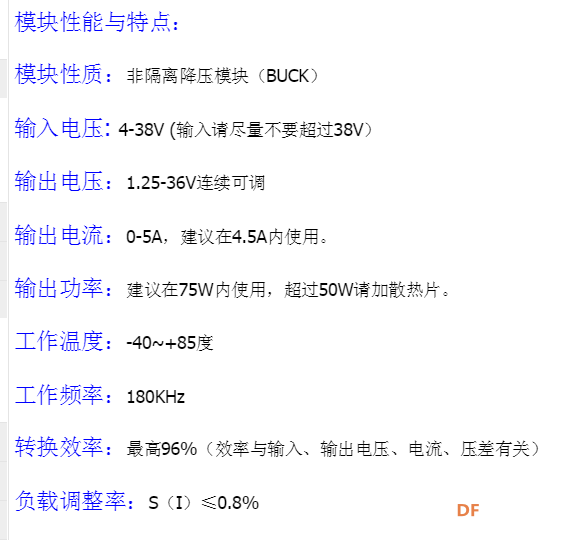

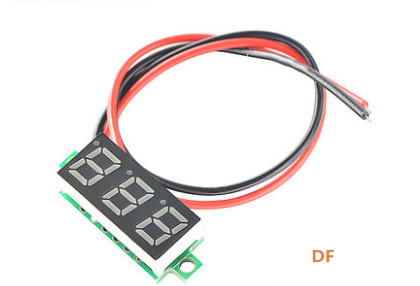

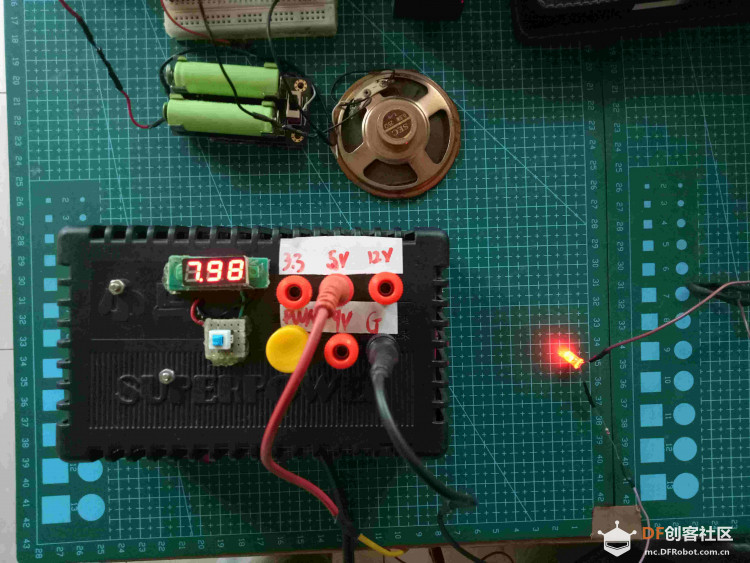

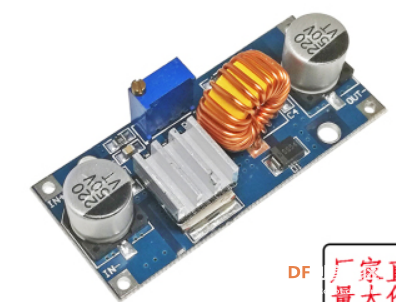

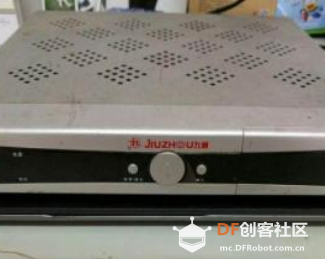

去年扒出了家里的一个有线电视机顶盒，一直没扔，最近闲着无聊，就打开测试了下。结果特别出乎意料的是，这机器的主板上提供了3.3V，5v，9v和12V。这不就是创客用的最多的几个电压么。而且做工扎实。不愧是给通讯公司供的货。产品稳定。特别适合改成一个低压电源，同时把9v接口给改了下，加个可变降压模块，这样就又有了一个0-9v的可变电源。用起来感觉不错。 发这贴的主要目的是告诉大家，老电子设备没必要扔了。有的改下还挺好用。   所加的硬件清单  5A DC-DC可调降压模块 4~38V一个  降压模块参数  微型红色0.28寸数码管3.50-30.0V两线可变精度数显数字电压表头x1  10K电位器x1  AC船型开关x1  自锁开关x1  香蕉头公母5付  鳄鱼夹一对  AC电源插头x1  内部连线 外壳是一个二手电动车的电源外壳  交流电有风险，改装需警惕。 |
