从Arduino到树莓派之数码管tm1637（1）

-----2020.2.20

一、 arduino图形化编程之一位数码管

案例：计时交通灯。功能描述：红灯亮7秒，红灯灭，绿灯灯亮7秒，

绿灯灭，黄灯亮3秒，黄灯灭，然后循环，同时灯亮时数码管进行计时显示，而且绿灯亮时后3秒闪烁提醒。

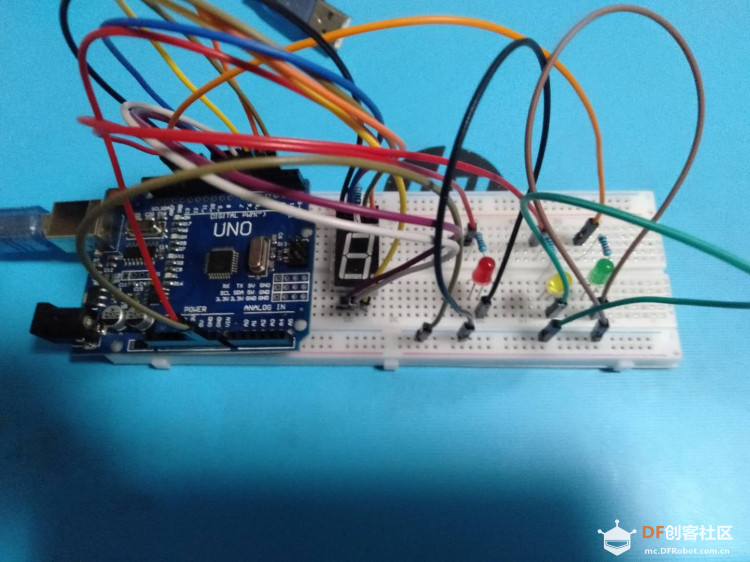

1、原理和实物连线

从arduino到树莓派之数码管tm1637（1）图1

上图为共阴一位数码管，红灯、绿灯、黄灯分别连接12、10、11引脚（端口），数码管对应的a,b,c,d,e.f.g分别连接2、3、4、5、6、7、8可编程端口。

2、对应的arduino图形化编程

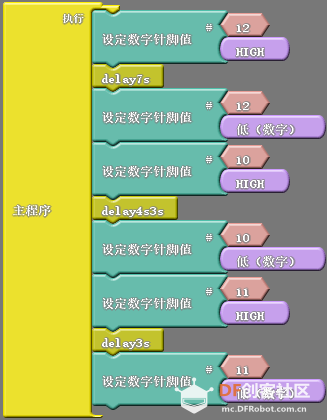

(1)主程序代码

从arduino到树莓派之数码管tm1637（1）图2

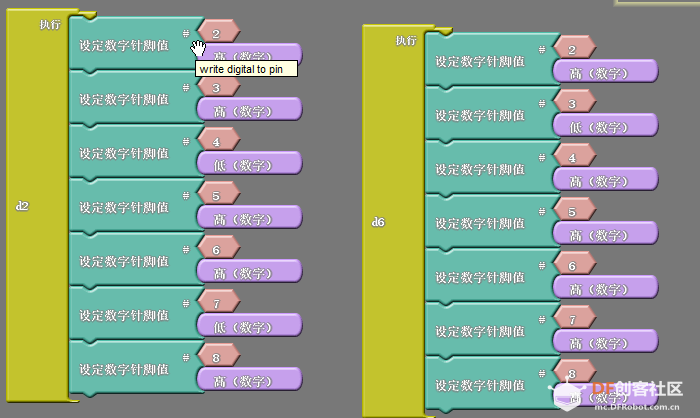

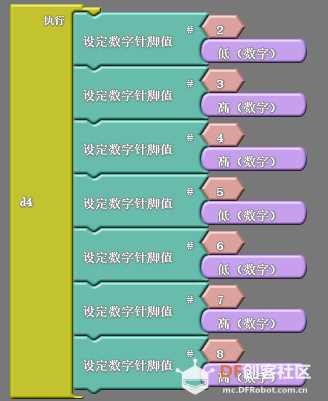

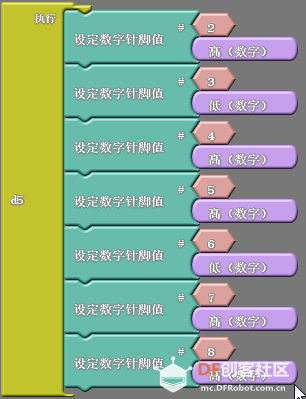

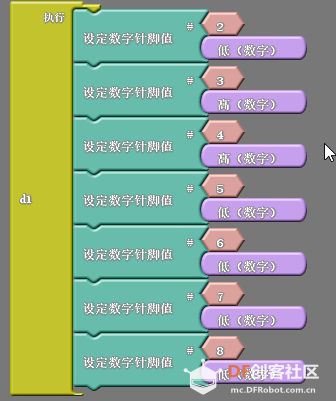

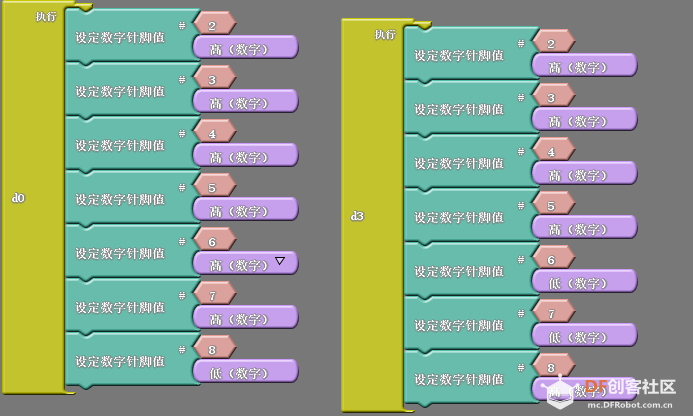

(2)数码管显示对应的数字代码子程序0-6（如d5表示数字5的子程序）

从arduino到树莓派之数码管tm1637（1）图3

从arduino到树莓派之数码管tm1637（1）图4

从arduino到树莓派之数码管tm1637（1）图5

从arduino到树莓派之数码管tm1637（1）图6

从arduino到树莓派之数码管tm1637（1）图7

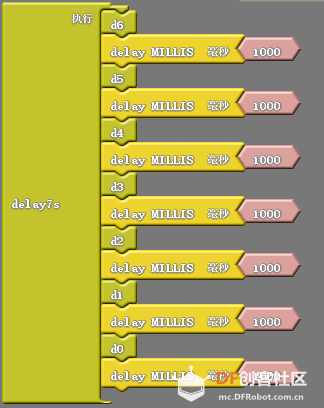

(3)延时7秒，延时4秒闪烁3秒, 延时3秒，子程序代码

从arduino到树莓派之数码管tm1637（1）图8

从arduino到树莓派之数码管tm1637（1）图9

从arduino到树莓派之数码管tm1637（1）图10

从arduino到树莓派之数码管tm1637（1）图11
