本项目介绍如何使用DFRobot的CCS811空气质量传感器制作一个臭屁追踪器。通过检测可挥发性气体和CO2浓度，传感器能够快速响应并准确测量。利用Arduino Nano作为控制器，将气体浓度映射到LED亮度上，实现追踪功能。该项目适用于家庭娱乐和趣味实验，让孩子们在动手实践中学习科学知识。
|

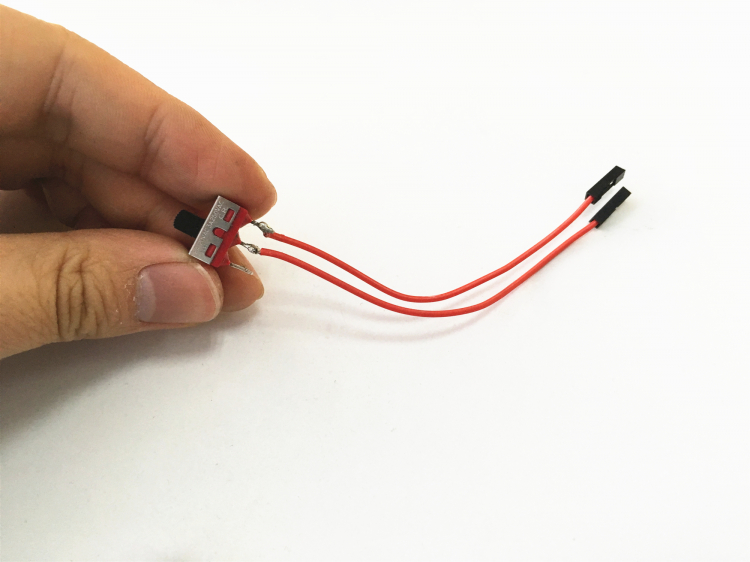

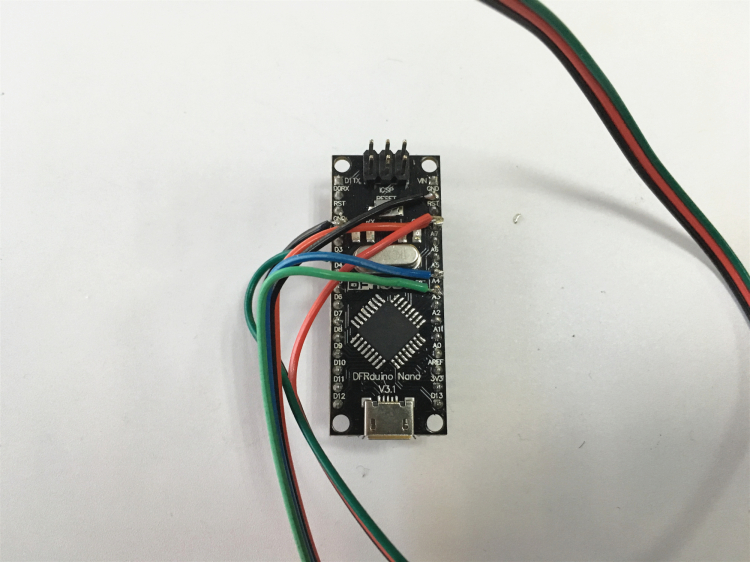

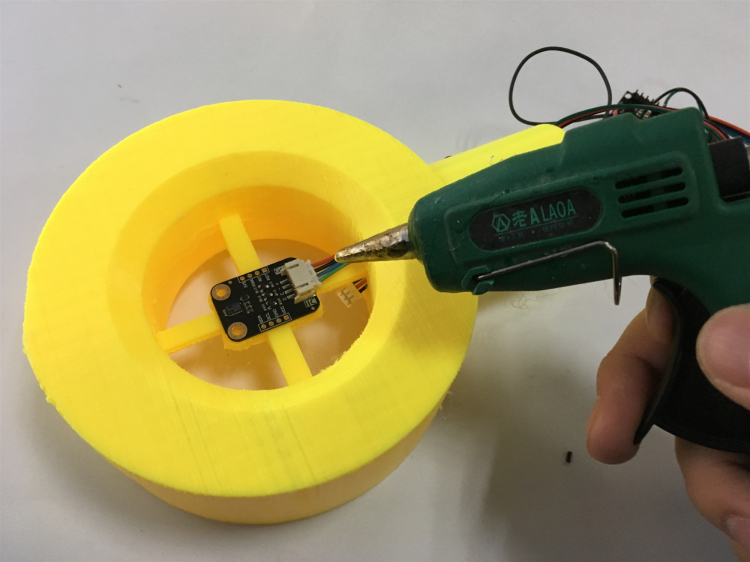

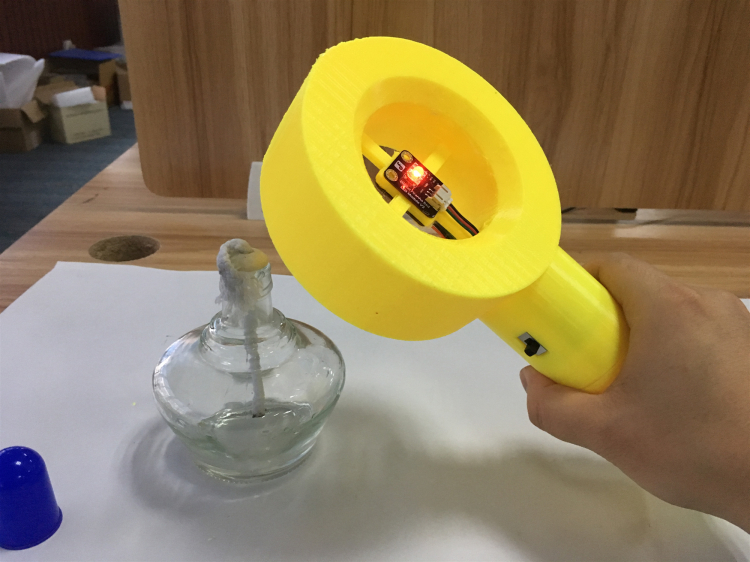

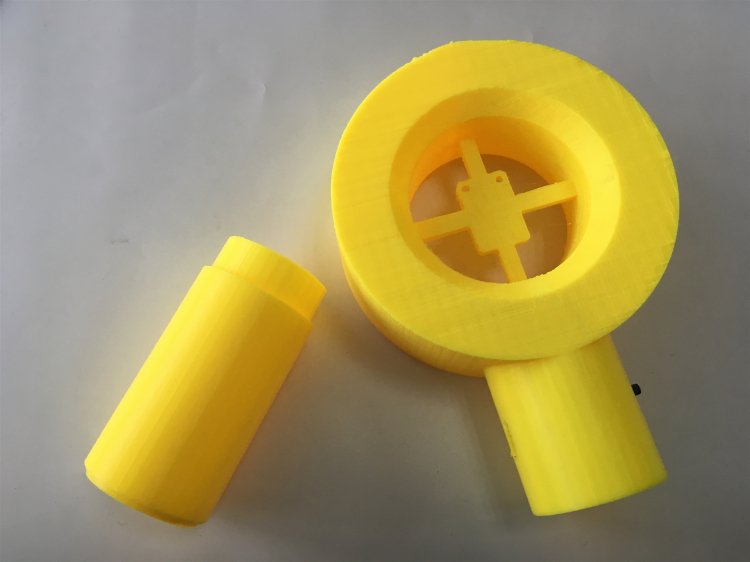

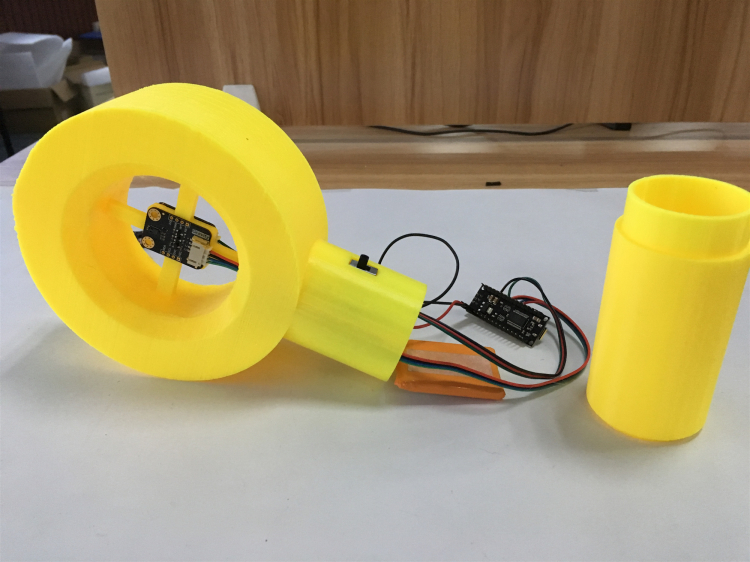

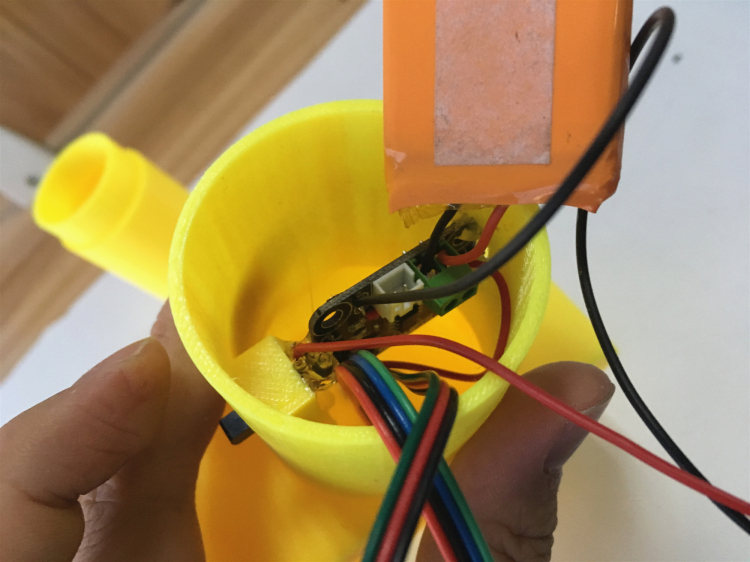

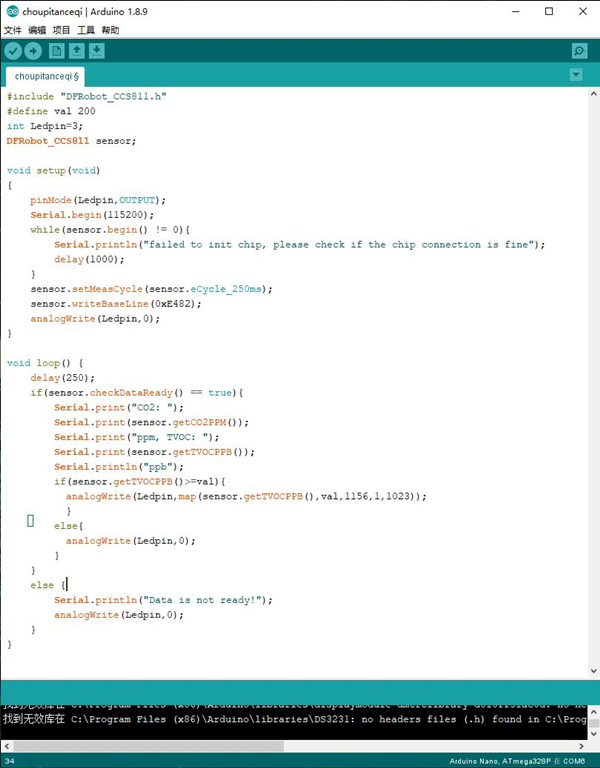

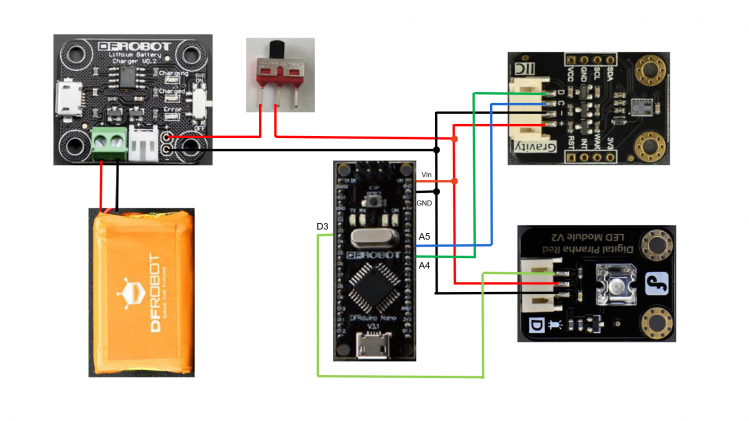

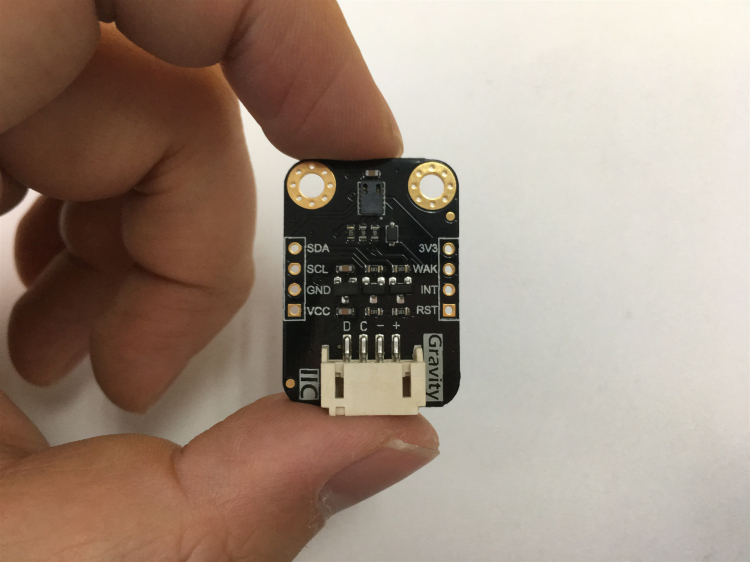

当年，那个以身试屁的同学，你现在还好吗？ 这个事情发生在上小学的时候，每年开学，班上都会新增一些转校生。一间小小的教室，被一百多个同学挤得满满的，只留出了两条狭窄的过道，供大家单向通行。有天，上课正无聊，昏昏欲睡，突然听到前边两位同学吵了起来，同时，我闻到了一股浓烈的屁味儿。把我们这一片给熏得东倒西歪的。那两位同学争论，都说是对方放的屁。由于大家实在坐得太拥挤了，这种放完屁还怪到同桌头上的情况，时有发生。他俩争论没结果，但被熏到的大片群众需要他们给出一个交代——到底是谁干的。恰巧坐在他俩后边的，就是班上出了名的“多动症”，他为了响应群众们的要求，不辜负大家的殷切盼望，于是决定还大家一个真相。我惊讶地看着他，他先是嬉皮笑脸地回过头来，看了下受过苦难的大伙们，然后毅然决然地弯下了腰，并把脑袋往前排凳子的坐垫方向凑了过去...... 真的勇士！ ===================================================================== 刚拿到一块DFrobot出品的CCS811空气质量传感器，可以测可挥发性气体和CO2浓度，反应很灵敏，读数很准确。想到了那些放完屁还赖到别人头上的坏人依旧逍遥法外，还想到那位以身犯险的勇猛同学，于是就诞生了制作一个臭屁追踪器的想法。  由于没有恰逢时机的屁出现，只好用酒精灯做下示范了：  这款CCS811，从启动到正常工作所需要的时间极短，能够快递进入工作状态，并且具有低功耗和阈值中断警报等优点。最让我满意的还是，它的反应速度快和测量灵敏。把它放在桌面上，我在一旁码字，串口监视器能够清晰地反映出我当前呼出的CO2浓度。很震惊，第一次意识到呼出的气体，居然会在桌面上像小球一样堆积。呼吸、哈气、放屁、酒精等都可以让CCS811数值有较大的波动。  开始制作 作用原理： 利用ccs811能够检测可挥发性有害气体的特点，使用nano作为控制器，接收到ccs811给出的当前位置的有害气体浓度数值，通过map（）函数，将该数值映射到LED模块的亮度上，越靠近气体源头，LED越亮，来追踪臭屁出处。 准备材料： 拨动开关  建模&3D打印：   将程序烧录进去：  电路的连接： 先将电池和锂电池充电板连接起来：  将拨动开关焊上两根导线，并将开关塞入模型的设定位置：   用一根黑色导线和拨动开关上的一根红色导线，分别焊在锂电池充电板的“-”“+”焊盘上：  按照下图，将nano和LED模块导线、CCS811导线等焊接起来：   将LED模块和CCS811的Gravity接头从模型内部穿出来：  将之前焊接在充电板焊盘上的，一黑一红的杜邦线母头，插在nano的背面插针上，红的是接Vin,黑色接GND：  用热熔胶将充电板粘在模型腔体内部，固定并露出microusb充电口：  将LED模块和CCS811模块分别用热熔胶粘在模型上：  将所有零件和导线整理好，准备塞入手柄内部：  用一点热熔胶粘接模型两个部分：  完成：  充电中：  |
