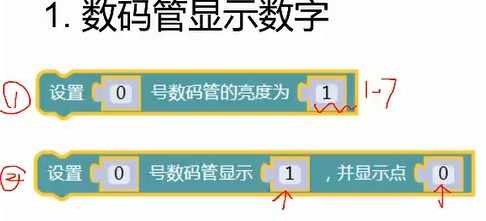

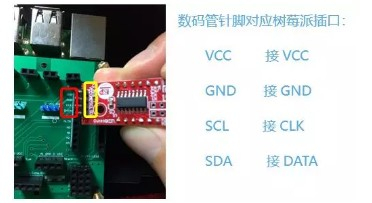

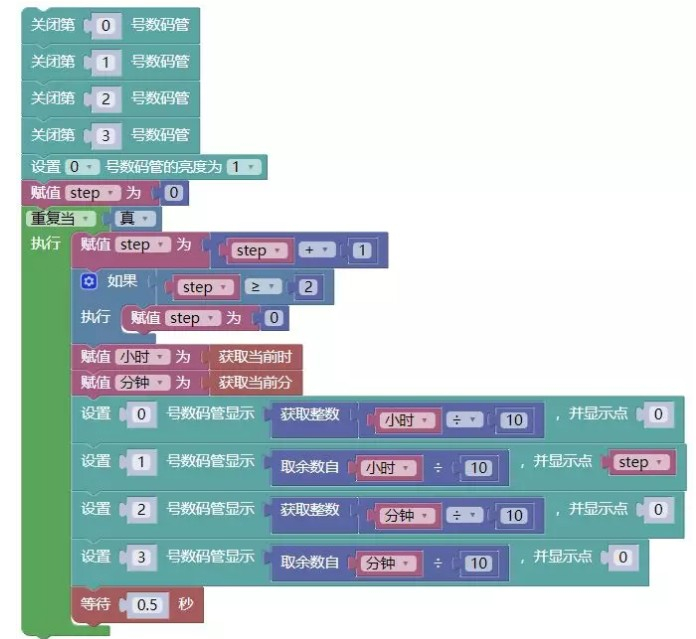

大家好，我是临沂“12345上山打老虎”。 今天我来初步学习一下数码管的用法及其需要注意的地方。 刚开始拿到数码管查看其与扩展板上对应的接口，没发现一一对应的地方，看了苏老师的讲解后找对了地方，除了VCC跟GND脚其它两个针脚的字母不是一样的，对于我来说这是个小尴尬，不管怎么样第一步在废了些时间后平稳度过了。  连接好后第一步我们就是让它亮起来。  在这里有一个特别有意思的地方，即使我将每一个编号的数码管都设置成不同的亮度，但所有数码管最终也只会显示最后设置的亮度。 数码管各个数字跟点的编号也有着自己的特色：  数码管嘛我们就让它显示数字，但是问题来了，各个数字之间是相互独立的怎样才能显示一位数字，二位数字，三位数字，四位数字？方法如下： 一位数字简单直接赋值就可以。 二位数字也还可以，数字/10,商就是十位数字，余数就是各位数字。 三位数字脑子就需要转一转了，数字/100,商就是百位数字，数字/10再MOD10得到的就是十位，数字MOD10就是各位数字。 有了三位数字的取法四位数字脑子就开朗点了，数字/1000,商是千位，数字/100再MOD10就是百位数字，数字/10再MOD10就是十位数字，数字MOD10就是个位数字。 在使用数码管的过程中有一个好习惯那就是先关闭数码管：  最后给大家上一个电子表的显示效果：  代码如下： 感谢大家，感谢自己今天又学到了些新东东。 |
-
