求大神们讲解一下FireBeetle Board-ESP32原理图
2020-03-141.6万
AI 快速预览详细
本文介绍了FireBeetle Board-ESP32原理图的解析，详细解释了U1、U2、U3、U4、U5等电路模块的功能。这些模块包括主控芯片、电源管理、通信接口等，帮助初学者快速理解并上手使用。通过本文，你可以了解FireBeetle Board-ESP32原理图中各个模块的作用，从而更好地进行开发。
|

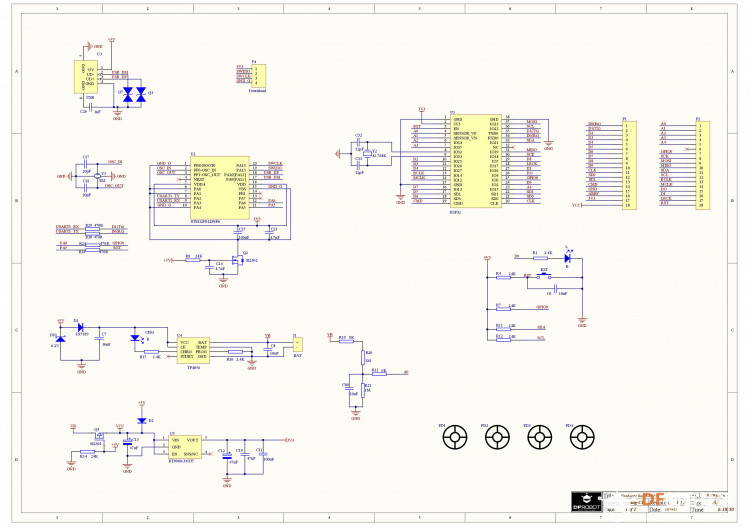

最近在用FireBeetle Board-ESP32做东西，这个原理图的各个模块都叫啥啊，有啥用啊？没怎么学过这个，这u1,u2,u3,u4,u5，还有这些电路都叫啥，官网的产品资料库里也没有相关资料，有大神能帮忙讲解一下吗，谢谢了。。。 |
-
CH340C是USB转TTL芯片，提供ESP32和USB通讯
RT9080是稳压芯片。
TP4056是充电芯片，为锂电池充电。
ESP32的RST引脚用按钮链接，当按下按钮时RST被置低，此时ESP32被重置
另外， 我承认是为20创造力来的。
