厨房必备——Arduino电子小台秤
2020-03-201.1万
精华项目
AI 快速预览详细
本文介绍了如何使用Arduino板、重量传感器模块和LCD1602显示屏制作一个电子小台秤。首先准备材料，然后进行硬件搭建，包括连接重量传感器和显示屏。接着设计并制作外型，编写程序，并上传到主控板。最后进行组装和调试校准。通过这个项目，您可以轻松称量食材，提高烹饪效率。

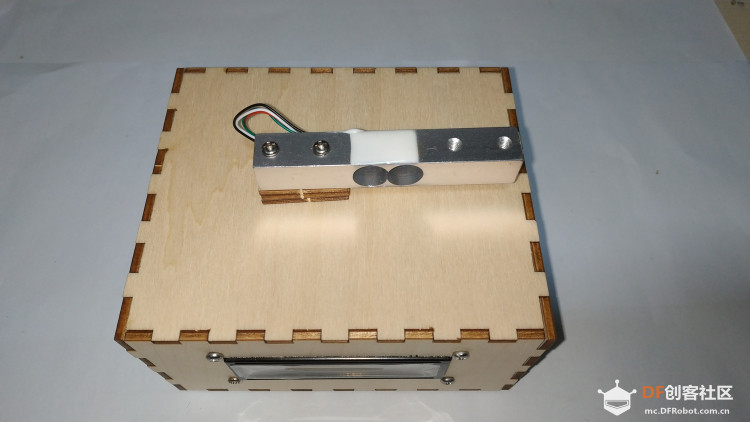

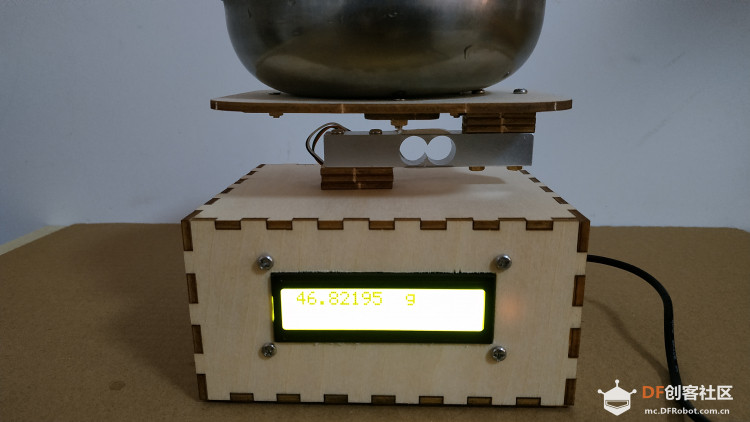

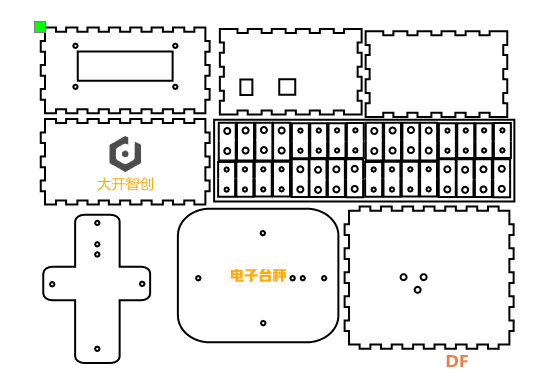

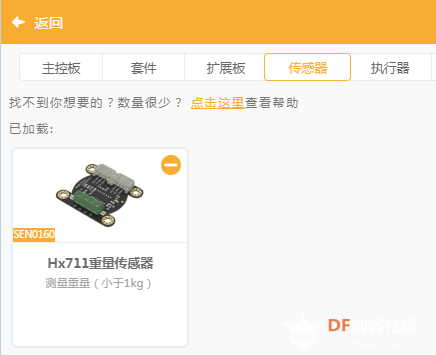

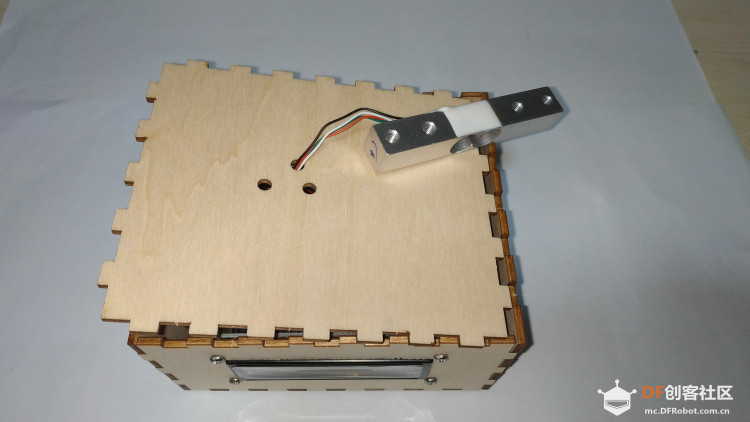

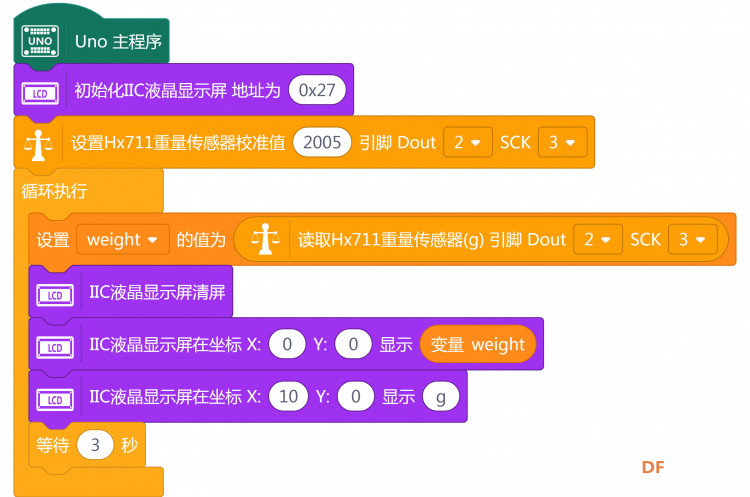

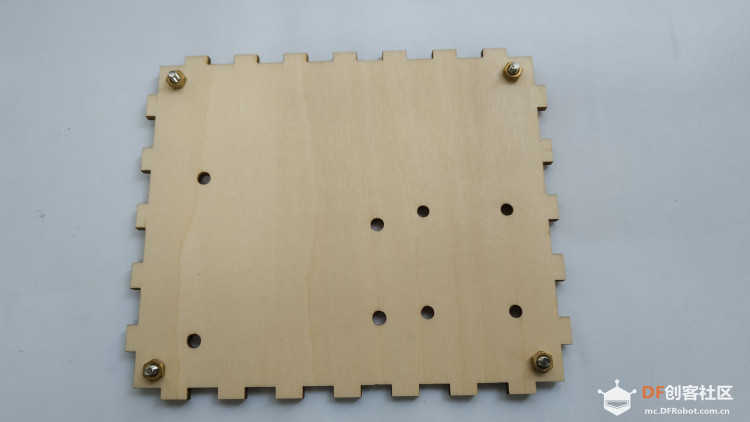

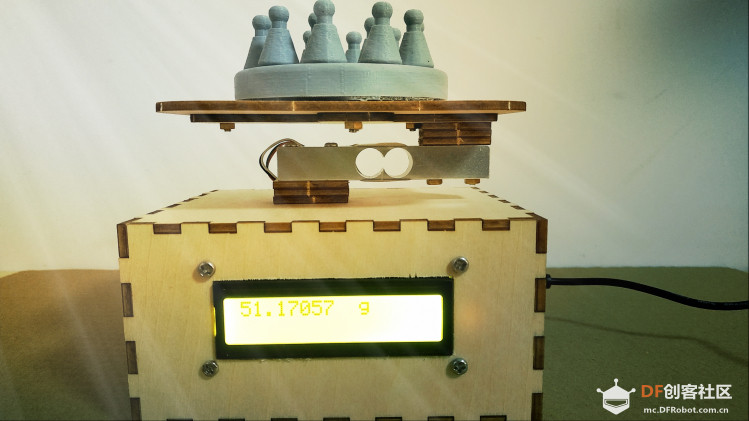

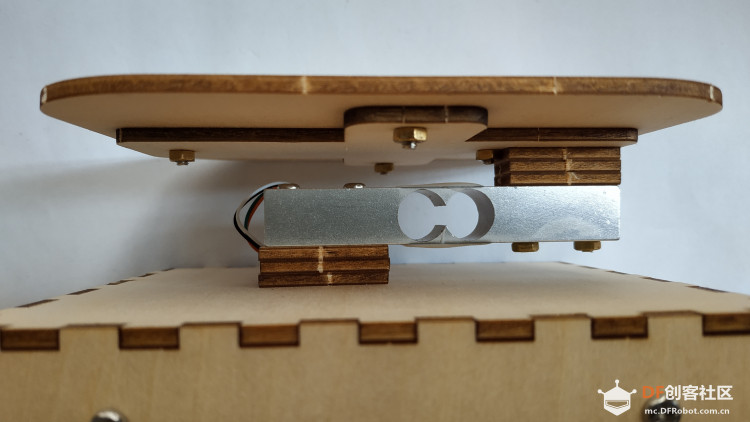

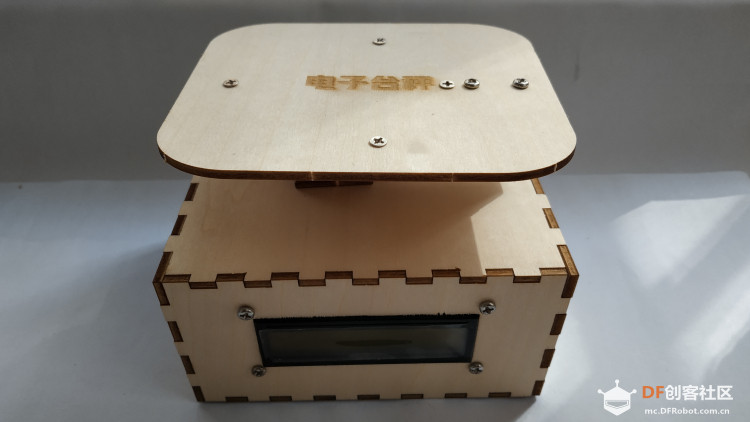

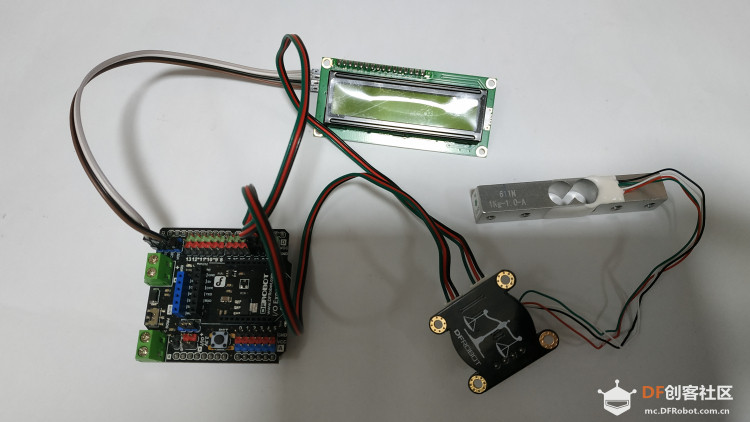

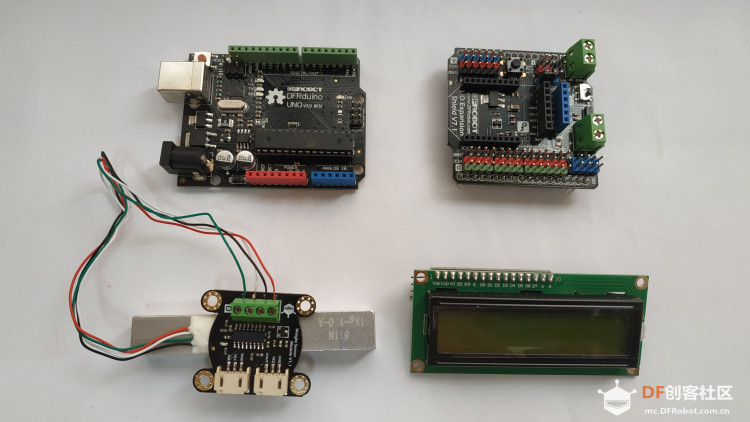

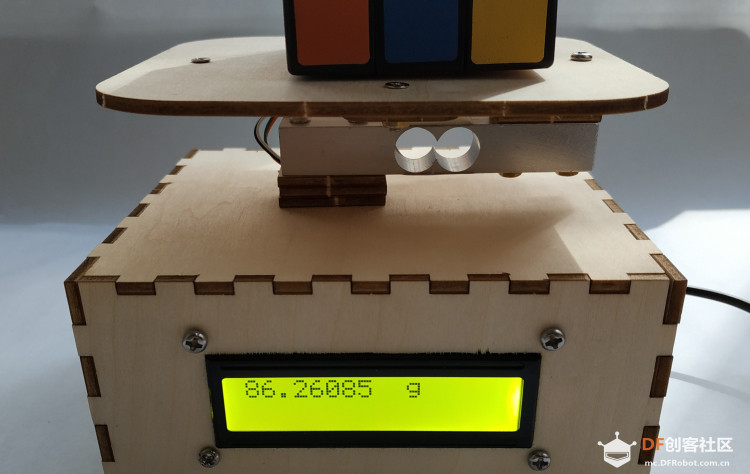

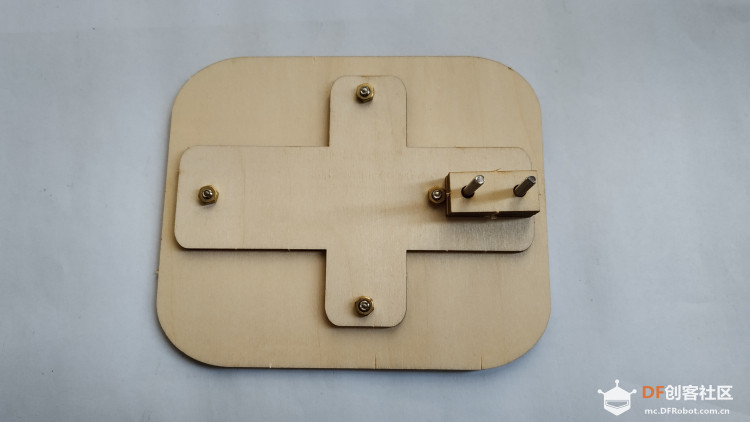

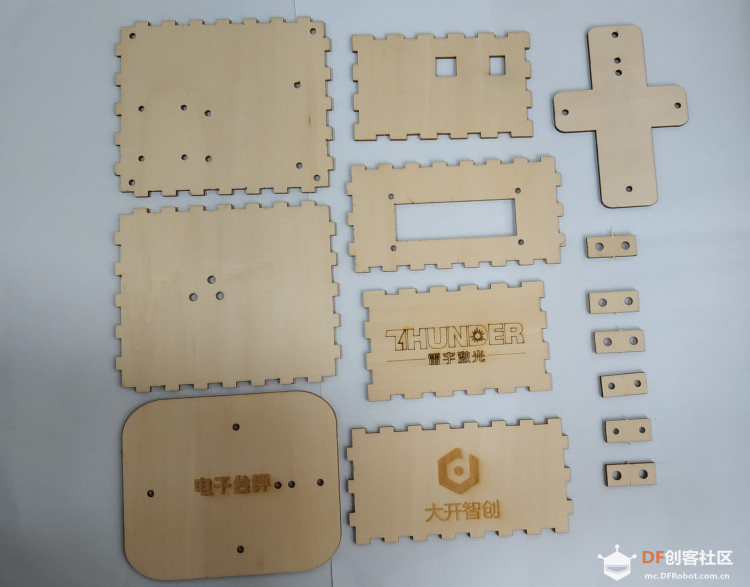

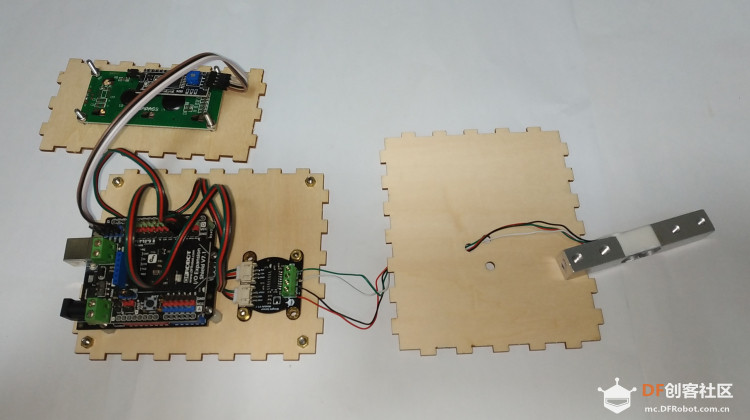

 经常自己做包子、馒头之类的食物，少不了一个小电子台秤。家里有一个，用了好几年，电池仓里的弹簧都锈坏了，用的时候只好用金属片挤在电池和触点之间，经常接触不良。手头有重量传感器，正好可以做个小台秤备用下。在家使用，直接接家用电源，比用电池其实更好。 原本想做一个带语音播报功能的，无奈在使用语音模块时遇到了困难，只好作罢。 01 材料准备  Arduino板 1块 扩展板 1块 重量传感器模块 1个 LCD1602显示屏 1个 02 硬件搭建  重量传感器接到2、3引脚 显示屏接在IIC引脚 03 设计制作外型  （1）设计图纸  （2）利用激光切割机切割椴木板 04 编写程序 （1）连接设备 打开Mind+软件，切换为【上传模式】，在【连接设备】菜单下选择【COMx-Uno】进行连接。  （2）添加扩展模块 单击左下方【扩展】按钮，在【主控板】中选择【Arduino Uno】,在【传感器】中选择【Hx711重量传感器】  （3）编写程序 （4）上传程序 单击右上方【上传到设备】按钮，将程序上传到主控板。 05 组装  （1）用螺丝将圆形木垫片固定在底板四角为支撑脚  （2）将主控板、显示屏、重量传感器固定在相应的板件上； 注意，重量传感器的导线需要拆下，穿过盖板上的孔后再重新接上。  （3）组装好盒体，顶板暂时不要盖上  （4）用螺丝将重量测量模块连同三块长方形垫板固定在盖板上，合上顶板。 固定螺丝孔径大的那端，上下方向见标签指示  （5）将秤盘和十字托架用螺丝紧固； 再与三块长方形垫板组合在一起  （6）用螺丝固定在重量测量模块的另一端  成品图 06 调试校准  （1）制作好的电子秤，还需要通过校准方可正常使用。这时最好找一个已知质量的物体作为参考物，如果在学校用天平的砝码是最理想的。（因特殊时期，宅在家中，我使用一个了魔方，先在家中的电子小台秤上称得86克）  （2）校准台秤 将魔方放上秤盘，根据所测结果去调整程序中的积木校准值。比实际重量大，则将校准值调大；比实际重量小，则将校准值调小；一直调到非常接近为止。每调一次，需要将魔方拿下，然后上传程序，再重新测重；切不可将魔方一直放在秤盘上。  调整后的程序 到此，一台小电子台秤就做好了，我们可以称一称身边的小物品；如果家里有小台秤的话，还可以比较一下两者测重的结果是否接近。 我用秤称出了6克食盐，朋友们，看看你们的每日摄盐量超标了吗？     |
-
-
