🏠告别异味！用ARDUINO DIY臭氧发生机✨

用ARDUINO制作臭氧发生机

2020-03-251.7万

hnyzcj

UID: 164

590文章

50粉丝

779获取喜欢

精华项目

AI 快速预览详细

该项目使用DFRduino Mega2560 V3.0控制器、MEGA传感器扩展板 V2.4、2.8寸TFT触摸显示屏等组件，制作了一台可控制的臭氧发生机。通过TFT触摸屏上的六个按钮，用户可以独立控制臭氧发生器、灯光和风扇，并支持一键全开和定时关闭功能。该设备适用于家庭卫生间的空气净化，有效去除异味。

【项目起源】
卫生间总会有一些怪味——购买公寓房的后遗症。但是目前又不具备换房条件，只有从网上买了臭氧机（如下图所示）。无奈功率太小，无法达到快速臭味的效果。于是萌发了自己DIY一台臭氧发生机的想法。从淘宝一搜，一大堆臭氧发生装置。
用ARDUINO制作臭氧发生机图5

网上购买的臭氧机

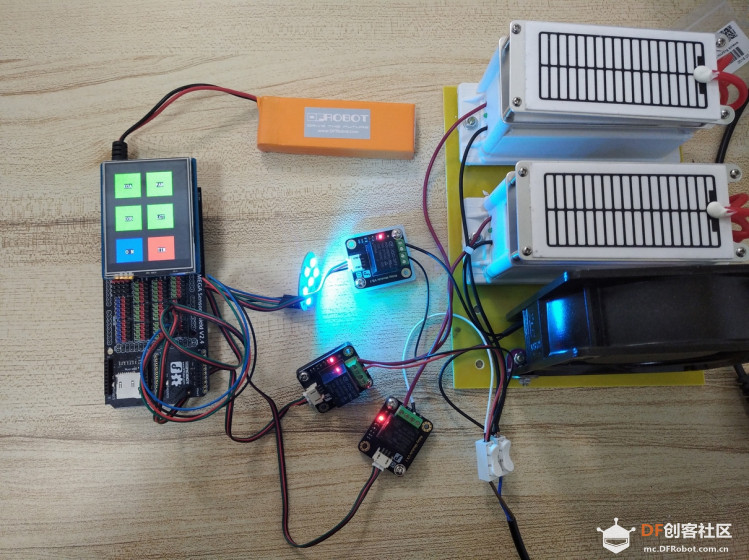

【项目实物】

用ARDUINO制作臭氧发生机图2

【功能介绍】

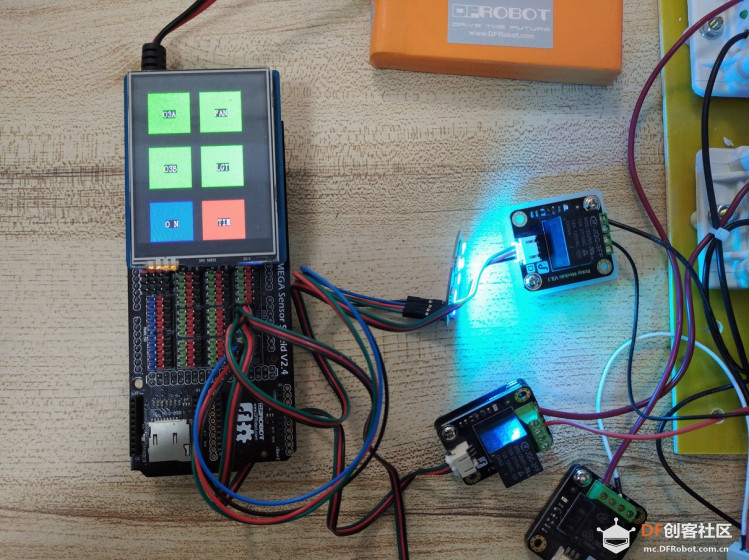

   通过一块TFT触摸屏作为开关控制臭氧机运行。屏幕共设定六个触摸按钮，四个绿色分别为O3A（臭氧1号发生器）、O3B（臭氧2号发生器）、LGT、FAN；一个蓝色按钮，一键全开按钮；一个红色按钮，一键定时按钮（30分钟后定时关闭）

【项目器材】
主控：DFRduino Mega2560 V3.0控制器（3D打印主控）（1块）可能有人会问：为啥用2560，答曰：有板子。
拓展板：MEGA传感器扩展板 V2.4 (Arduino兼容)                   （1块）
显示器：2.8" TFT触摸显示屏                                                    （1块）
执行器：继电器                                                                      （3个）
         臭氧发生器模组                                                    （淘宝）
         RGB 全彩灯盘                                                             (1个)
配件：电线连接器

【电路连线】
         触摸显示屏直接叠加到MEGA传感器拓展板上，三个继电器分别连接数字口20，21，22；RGB三根线分别连接在25，26，27口。
【代码编写】
         使用到的TFT触摸屏的库，具体程序。（IDE1.86下进行编译）
         本次编程的重点在于对触摸屏上的编写。
定义按钮形状
[mw_shl_code=c,false]
char str1[]="O3A";
tft.fillRectangle(19, 29, 98, 108, GREEN);[/mw_shl_code]

定义按钮的开关功能
[mw_shl_code=c,false]if((x>=19&&x<=98) and (y>=29&&y<=108))
{
   { buttonState =buttonState+1;//从指定的数字引脚读取数值，是高还是低。
      delay(300);
   if (buttonState %2==1)
      {digitalWrite(20,HIGH);}
   else
      {digitalWrite(20,LOW);}
   }
}[/mw_shl_code]

sketch_mar15a.zip

1.44 KB, 下载次数: 3

售价: 1 创造力 [记录]

代码

评论(6)

狮山闲人

臭氧传感器成本还是比较高的

作者

回复狮山闲人

媚用传感器，你可以加上传感器

小慈

好办法

微笑的rockets

另外加上臭氧传感器，控制浓度，省的出现人身伤害。

微笑的rockets回复hnyzcj

国际环境空气质量标准（National Ambient Air Quality Standards，NAAQS）提出，人在一个小时内可接受臭氧的极限浓度是260μg/m3。在320μg/m3臭氧环境中活动1h就会引起咳嗽、呼吸困难及肺功能下降。臭氧还能参与生物体中的不饱和脂肪酸、氨基及其他蛋白质反应，使长时间直接接触高浓度臭氧的人出现疲乏、咳嗽、胸闷胸痛、皮肤起皱、恶心头痛、脉搏加速、记忆力衰退、视力下降等症状。
https://www.dfrobot.com.cn/goods-2672.html

回复微笑的rockets

臭氧传感器的浓度控制在多少合适呢

能不能有个外壳？

可以有，一定有，务必有，等我火箭老板

王佩奇儿

除臭能力怎么样

gada888

不错，越来越实用
