【临沂】第2课 用树莓派点亮LED灯
2020-04-012232
AI 快速预览详细
本课介绍了如何使用树莓派点亮LED灯，包括发光二极管的基本知识、GPIO和扩展板的使用方法以及编程实现LED灯的亮灭控制。通过扩展板上的编号对应树莓派的GPIO编号，简化了连接过程，使初学者更容易上手。最终，学生可以通过古德微图形化编程平台控制LED灯的亮灭，学习顺序与循环程序结构。
|

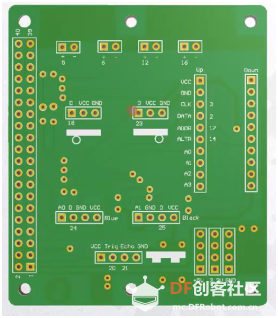

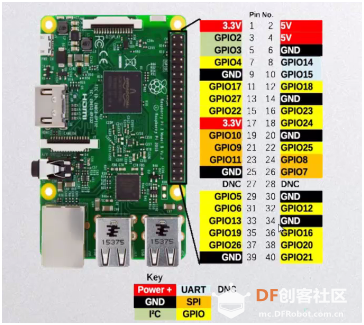

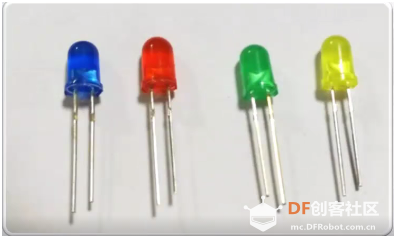

本课知识点：1，发光二极管。2，GPIO和扩展板。3，安装LED灯。4，点亮LED灯，了解顺序与循环程序结构。 发光二极管 发光二极管简称LED，是一种半导体组件。  通过观察你会发现它是由一顶颜色各异的“帽子”还有两条“大长腿”组成，这两条长短不一的“腿”叫做针脚。长脚为正极“+”，短脚为负极“-”。 思考：那该如何把发光二极管连接到树莓派上呢？ GPIO和扩展板 树莓派的输入输出主要靠GPIO，它是General-purpose input/output的缩写意思为通用型输入输出，其自带3.3V电压。如果我们想要实现LDE的亮灭闪烁就需要连接到GPIO。 下图为树莓派40针脚所对应的所对应的功能：  通过观察我们会发现GPIO编号的编排没有什么规律，想要记住比较麻烦有一定的难度。 思考：怎样解决这个问题呢？ 扩展板的出现为我们解决了这个问题  扩展板上的编号就是树莓派上的GPIO编号，这样就可以使我们清楚的知道应该怎样连接LED灯了。  把LED灯的正负极插入相对应的5，6，12，16接口的正负极就可以了，是不是很方便。 点亮LED灯 连接好硬件设备，让我们进入古德微图形化编程平台点亮LED灯吧！  自己动手：控制5号LED灯灭。 思考：怎样实现LED灯一亮一灭。 参考：  |
