OneNET NB-IoT开发板（CM1719_v2.1）相关资料
2020-04-035749
AI 快速预览详细
OneNET NB-IoT开发板v2.1是一款基于STM32F103RET6处理器的开发板，搭载中移物联网公司自主研发的M5310 NB模组。该开发板配备了温湿度传感器、光照强度传感器、气压传感器和三轴加速度传感器等多种外设资源，并且内置了OneNET接入协议（CoAP+LwM2M）。用户可以通过简单的AT命令实现开发板与OneNET平台的互联互通。此外，开发板还提供了详细的硬件使用手册、原理设计资料、传感器驱动例程以及OneNET Demo例程，方便开发者进行二次开发。
|

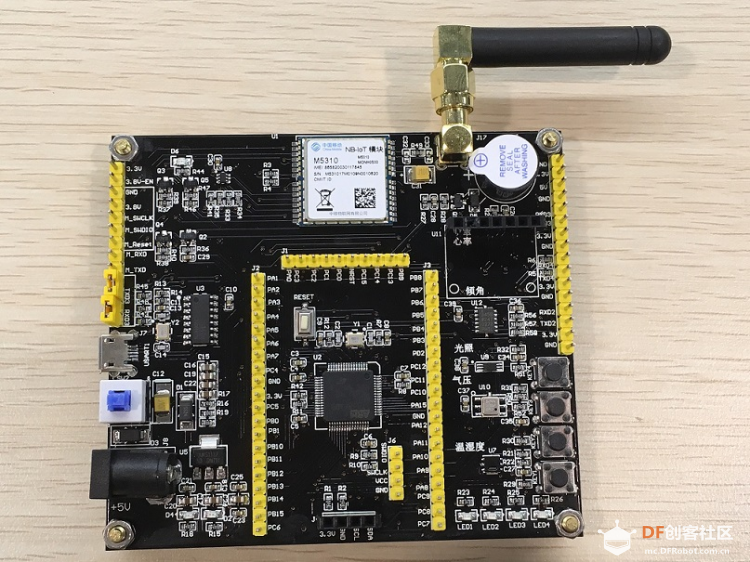

开发板简介 OneNET NB-IoT开发板v2.1采用高性能ARM Cortex-M3 32位微处理器STM32F103RET6，搭载中移物联网公司自主研发的M5310 NB模组(内嵌OneNET接入协议:CoAP+LwM2M协议），外围配备温湿度传感器、光照强度、气压、三轴加速度、蜂鸣器及按键等丰富的外设资源，并将STM32F103RET6的引脚全部引出，方便开发者和用户进行二次开发，由于使用了内置OneNET协议的NB模组M5310，用户使用简单AT命令即可完成开发板和OneNET的互联互通，硬件实物图如图1所示。  图 1 OneNET NB-IoT开发板v2.1实物图 在开发板使用过程中为了实现了MCU和NB模组的串口通信，需要将J12引脚对和J14引脚对分别用跳帽短接；为了实现NB模组的自上电，需要将J10引脚对短接，如下图2所示。  图 2 MCU和NB模组的串口连接示意图 如果想要通过PC机调试M5310，则需要将M5310的串口单独接到上位机上，连接方式如下图3所示：将红线接到TTL串口的RXD引脚上，黄线接到TXD引脚上，黑线接地后完成和PC机的串口连接；在PC机上打开NB串口工具，设置波特率为9600，一个停止位，无校验和流控，配置完成后可向M5310发送AT指令，可参考图4。  图 3 PC机和NB模组的串口连接示意图  图 4 上位机的NB串口工具示意图 外设资源
配件清单
资料清单
资料说明
|
-
-
8.53 MB, 下载次数: 4888
