呼吸灯的概念

学习树莓派第5课——呼吸灯图1

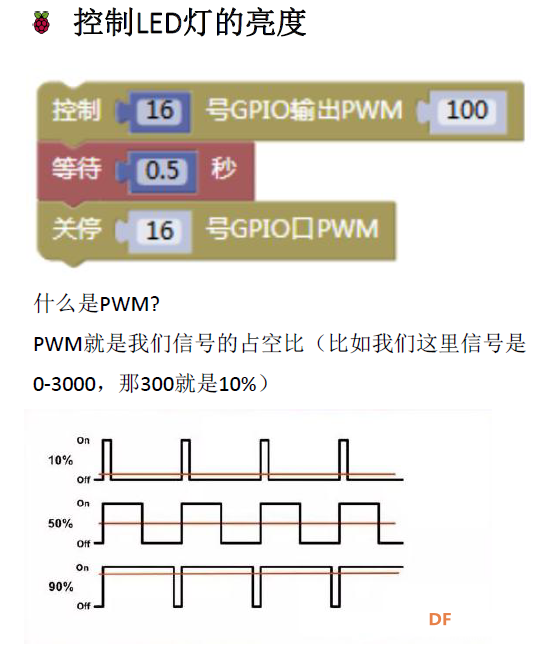

学习树莓派第5课——呼吸灯图2

任务1：慢慢变亮的呼吸灯

需要用到的模块：

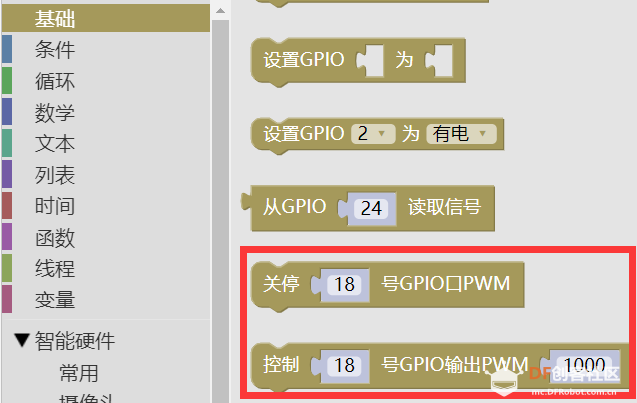

学习树莓派第5课——呼吸灯图3

学习树莓派第5课——呼吸灯图3

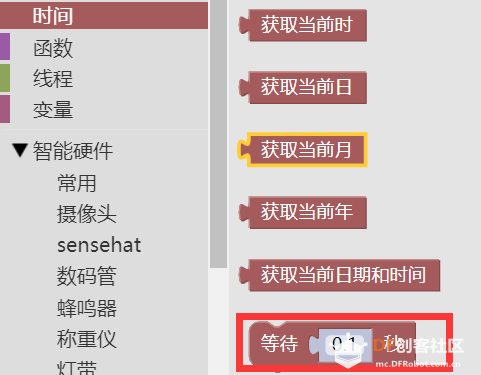

学习树莓派第5课——呼吸灯图4

tips：PWM用完，使用关停（）号GPIO输出PWM

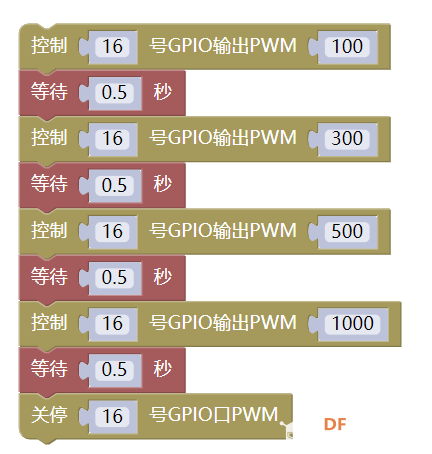

基本代码：
学习树莓派第5课——呼吸灯图5

学习树莓派第5课——呼吸灯图5

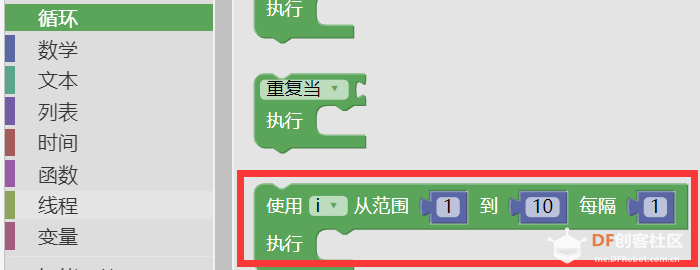

使用带参数的循环优化任务：

需要用到的模块：

学习树莓派第5课——呼吸灯图6

学习树莓派第5课——呼吸灯图6

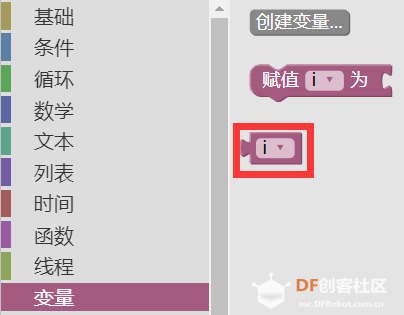

学习树莓派第5课——呼吸灯图7

代码如下：

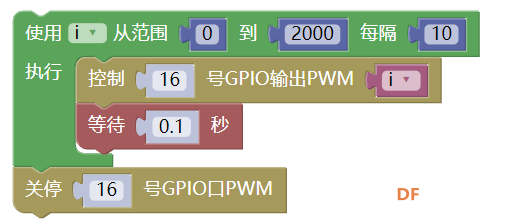

学习树莓派第5课——呼吸灯图8

任务2：呼吸灯

需要用到的模块：

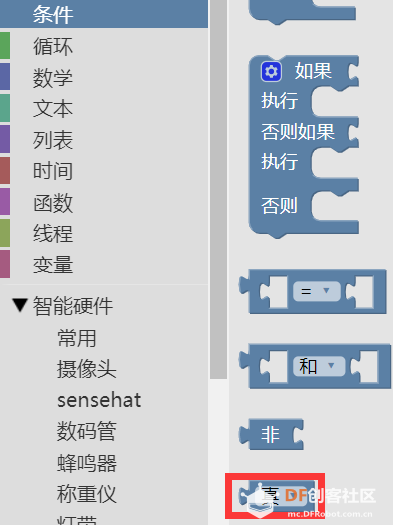

学习树莓派第5课——呼吸灯图9

学习树莓派第5课——呼吸灯图9

代码如下：

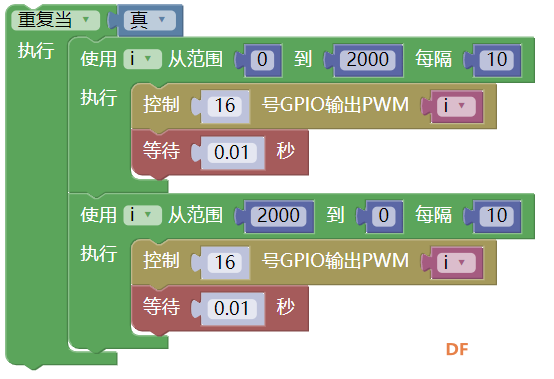

学习树莓派第5课——呼吸灯图10

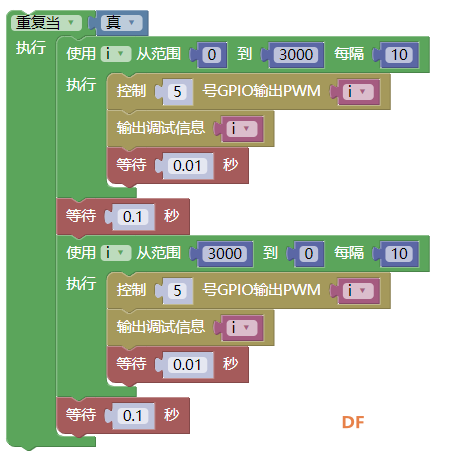

任务3：不断呼吸的灯

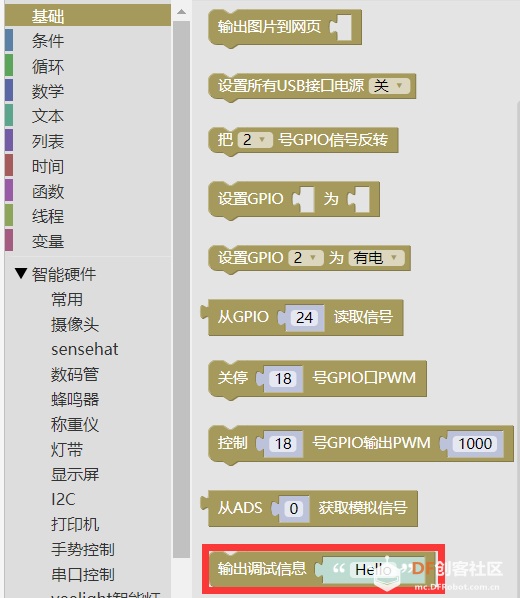

需要用到的模块：

学习树莓派第5课——呼吸灯图11

学习树莓派第5课——呼吸灯图11

代码如下：

学习树莓派第5课——呼吸灯图12

拓展任务：呼吸接力流水灯

学习树莓派第5课——呼吸灯图13

学习树莓派第5课——呼吸灯图13

代码如下：

学习树莓派第5课——呼吸灯图14

分析：

变量i：用于调节灯的亮度（PWM值）
变量n：记录4种状态
变量light：对应4种状态的4个灯号

学习树莓派第5课——呼吸灯图15

学习树莓派第5课——呼吸灯图15

1.可以用PWM控制风扇转速
2.控制风扇达到不同的转速
