[临沂]第6课 声控灯
2020-04-093454
AI 快速预览详细
本教程介绍了如何制作声控灯，所需硬件包括光敏传感器、声音传感器和LED灯。通过编程实现灯光的自动控制。声音传感器连接A0引脚，光敏传感器连接25号引脚，LED灯连接5号针脚。使用模数转换器扩展输出数值范围，提高灵敏度。适合初学者和学生进行STEM教育项目。

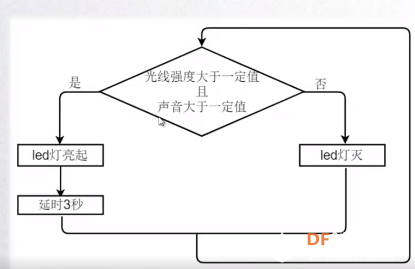

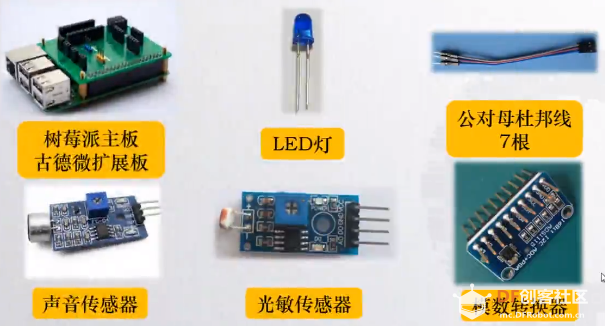

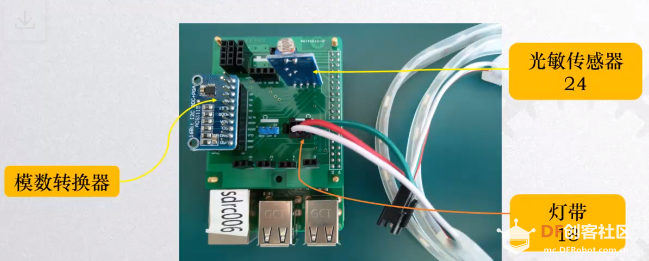

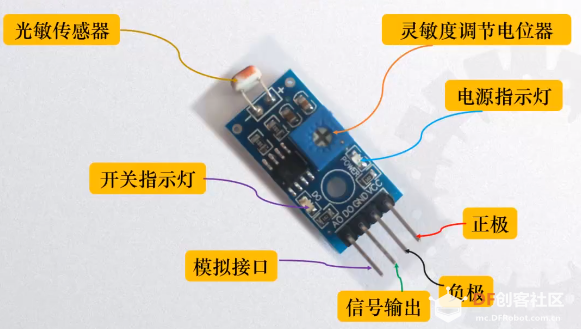

1、声控灯所需硬件：![[临沂]第6课 声控灯图1](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/09/235947trnv4n44n767nkkm.png?imageView2/2/format/webp/q/80) （1)光敏传感器：用来检测周围环境的亮度和光强，方向性较好，可以感知固定方向的光源，其中灵敏度调节电位器是用来调节光敏传感器的灵敏程度的 ![[临沂]第6课 声控灯图2](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/10/000011gwrec0rw0icw2w30.png?imageView2/2/format/webp/q/80) （2）声音传感器：相当于一个话筒，可以接收声波，传感器内置一个对声音敏感的，电容是驻极体话筒，声波使驻极体话筒薄膜震动，导致电容的变化，而产生与之相对应变化的微小电压 ![[临沂]第6课 声控灯图3](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/10/000036rn89stqy3ssbnnq3.png?imageView2/2/format/webp/q/80) 声音传感器连接24号引脚，光敏传感器连接25号引脚，LED的直接连接5号针脚 测试输出信号: 声音传感器：没有声音为1，有声音为0 光敏传感器：有光线为1，无光线为0 2、声控灯的工作原理 ![[临沂]第6课 声控灯图4](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/10/001652cknfbsb9fkytbqqe.png?imageView2/2/format/webp/q/80) 拓展输出数值的范围（改变原来仅有的0和1）：使用模数转换器（将数字传感器转换为模拟传感器，模拟传感器能输出一个区间范围的数值），连接到扩展板的右侧，此时，注意修改声音传感器的数字针脚与控制板的A0连接 传感器的取值范围： ![[临沂]第6课 声控灯图5](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/10/002750lnpw77z477e444cn.png?imageView2/2/format/webp/q/80) 声音传感器：0-32767（215），声音越大数值越大 光线传感器：0-32767，光线越强数值越小 3、编写程序 ![[临沂]第6课 声控灯图6](https://imagemc.dfrobot.com.cn/data/attachment/forum/202004/10/010721sznt4tcccbccbdti.png?imageView2/2/format/webp/q/80) |
-
