学习过LED模块之后，通常要开始按钮的学习，今天测试了，DF的按钮和ZERO库的兼容性实验，有点不一样。

一、实验目的
按钮控制LED灯的开关

二、实验设备
1.树莓派 *1    https://www.dfrobot.com.cn/goods-1976.html
2.树莓派扩展板*1    https://www.dfrobot.com.cn/goods-2041.html
3.LED模块*1 （gpio17号口） https://www.dfrobot.com.cn/goods-72.html
4.数字大按钮模块黄色*1 （gpio17号口） https://www.dfrobot.com.cn/goods-78.html

三、代码实现

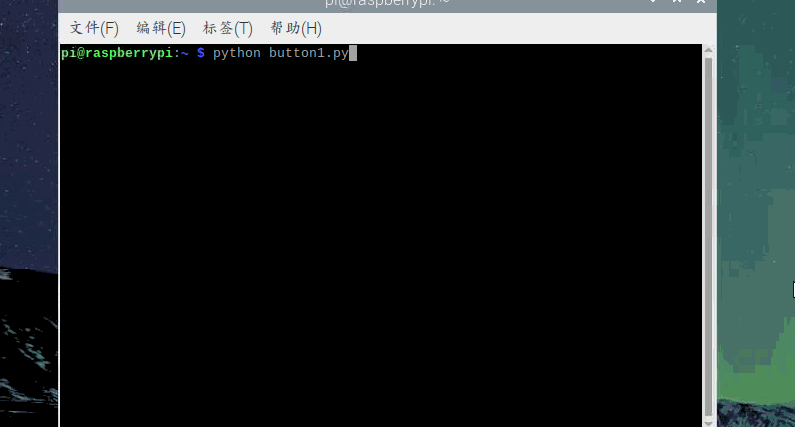

测试代码1.用print()命令打印按钮的状态，示例代码库中的代码，意思是按下按钮提示“”Button is pressed“”松开按钮提示“”Button is not pressed“”
但是实际运行效果相反，松开按钮提示“”Button is pressed“”按下按钮提示“”Button is not pressed“”
from gpiozero import Button
button = Button(16)
while True:
if button.is_pressed:
      print("Button is pressed")
else:
      print("Button is not pressed")

[入门教程]zero玩树莓派4 按钮开灯图1

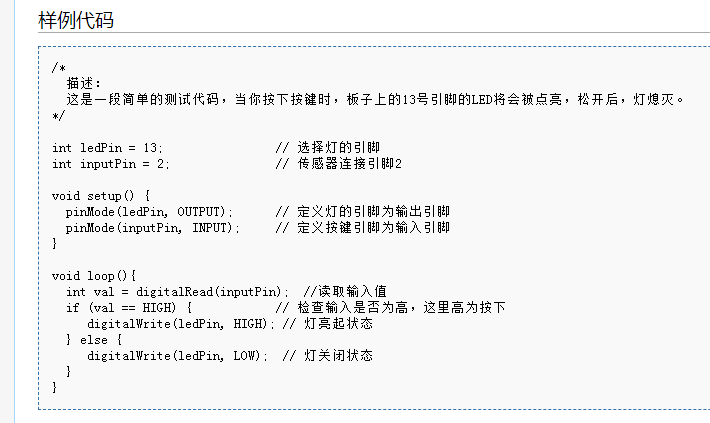

此处查阅了df的wiki，咨询了李工，按钮分为两种类型，一种是按下高电平，松开为低电平；另一种洽洽相反；
ZERO的库设置时可能正好和我用的模块相反;

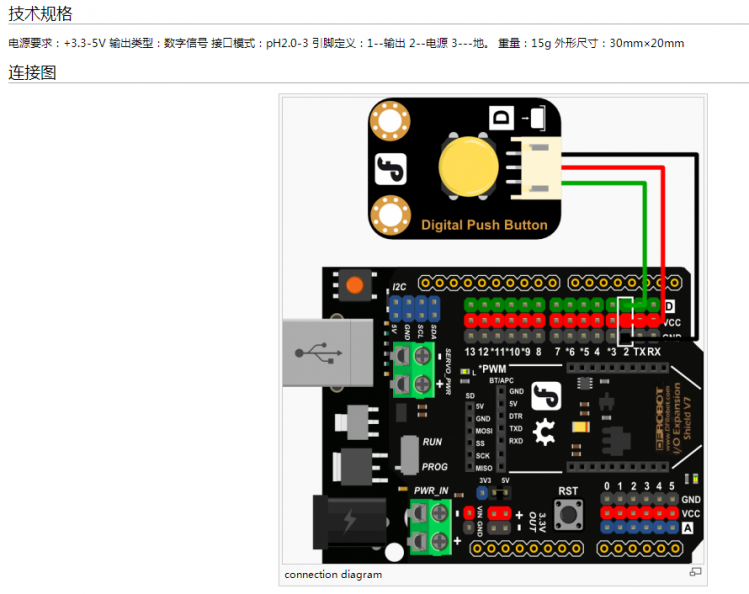

[入门教程]zero玩树莓派4 按钮开灯图3

gpiozero 库参考资料
如果您手头有案例中的配件，请测试一下看看效果。
[入门教程]zero玩树莓派4 按钮开灯图4

测试代码2
from gpiozero import Button
from signal import pause
def say_hello():
print("Hello!")
button = Button(16)
button.when_pressed = say_hello
pause()

[入门教程]zero玩树莓派4 按钮开灯图5

测试代码3
from gpiozero import Button
from signal import pause
def say_hello():
print("Hello!")
def say_goodbye():
print("Goodbye!")
button = Button(16)
button.when_pressed = say_hello
button.when_released = say_goodbye
pause()

[入门教程]zero玩树莓派4 按钮开灯图6

测试代码4 按钮控制LED亮灭

from gpiozero import LED, Button
from signal import pause
led = LED(17)
button = Button(16)
button.when_pressed = led.on
button.when_released = led.off
pause()
