二哈无法和OLED共用I2C问题的解决
2020-04-124663
AI 快速预览详细
本文讨论了在UNO平台上，二哈和OLED共用I2C时遇到的信号质量问题。通过示波器分析发现，二哈的I2C上升沿太缓，导致信号质量不佳。为了解决这个问题，作者将OLED的上拉电阻从4K7改为500R，从而使得二哈和OLED可以共用I2C并正常工作。这个解决方案有效避免了自行排查的时间成本。
|

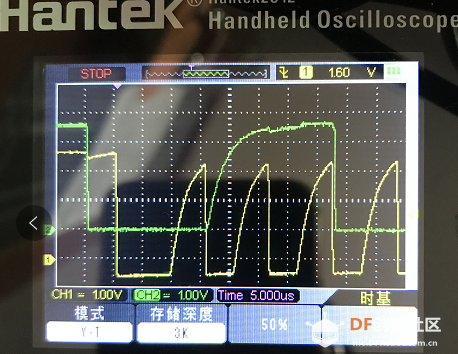

总结建议：改善二号的I2C信号质量。 UNO平台，二哈和OLED单独都能正常工作，但放到同一个I2C上就无法正常工作。当时感觉可能是驱动冲突？ 后来把二哈和1602液晶屏放在同一个I2C上又能正常工作。于是感觉是信号质量可能有问题。 于是用手头小示波器看了下各个器件单独连接时的波形图， 单独二哈I2C波形，3V3，上升沿太缓，小示波器不方便卡时间，看上去Tr的余量不够：  单独OLEDI2C波形，3V3，看上去不错：  单独1602 I2C波形，5V0，看上去不错：  通过上面波形，感觉是二号的I2C波形太差，导致和OLED挂在一个I2C上时有问题。 而1602和二号挂在一起时，因为1602是5V0电平，所以可以掩盖这个问题。 于是就做了个实验，把淘宝上买的oled（如下图）背面的I2C上拉电阻从4K7改成了500R。 换完后，OLED和二号就能挂在同一个I2C上一起正常工作了。  有了规避手段，就没动力继续研究下去了。二号的开发兄弟要是看到这个帖子，能不能仔细测试确认下？ ：） |
