【临沂】第十二课 OLED显示屏
2020-04-142814
AI 快速预览详细
本文介绍了OLED显示屏的基础知识及编程方法，重点讲解了如何连接ssd1306型号的OLED显示屏，并通过编程平台进行初始化和显示文字、图片。文章详细说明了OLED显示屏需要通过图片变量来显示内容，不能直接显示文字或图片。适合初学者和STEM教育场景。
|

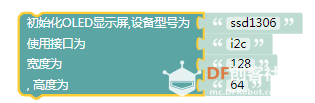

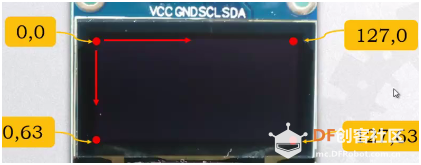

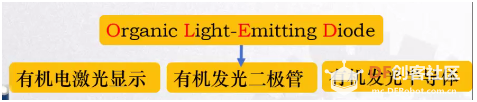

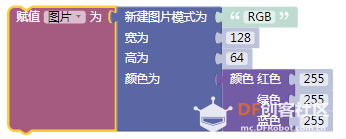

显示屏同学们不陌生吧，电视，电脑，手机等等它们都有一块显示信息内容的屏幕，它们虽然都叫屏幕但其实是有区别的，就像我们今天要学习的OLED就是一种屏幕，那什么是OLED呢？  OLED屏幕有很多的类型，可以按颜色分类：单色，双色，全彩色。也可以按分辨率分类。还有接口分类：I2C，SPI。今天我们使用的OLED显示屏型号为ssd1306就是OLED中比较简单的单色分辨率128×64的I2C类型的显示屏。 1，OLED显示屏的连接 ssd1306可以之间连接到扩展板上对应接口。  1， OLED显示屏坐标规律  2， 屏幕显示信息 登录编程平台，在使用oled之前需要初始化屏幕。  OLED显示屏的显示方式为接收图片对象来显示，也就是说它不能直接在屏幕上显示文字或者图像，只能是以图片变量的形式来传递调用显示。 新建一个”图片”变量。  接下来要为图片对象的指定位置添加指定字符。  接下来将图片对象显示到OLED显示屏上。  显示完文字该如何显示图片呢？ 首先我们新建一个变量“显示图画”，然后为这个变量赋值要显示的图片的计算机路径.  然后把“显示图画”的内容在“图片”的指定位置显示出来。  最后让“图片”变量显示到OLED显示屏上。  |
