直播用esp32做一个开源掌机or要你命3000？
2020-04-201.8万
AI 快速预览详细
本文介绍了如何使用ESP32核心板和扩展板设计并制作一个信用卡大小的开源掌机。作者详细记录了从整体设计到电路图绘制，再到布局和外壳设计的全过程。在遇到屏幕驱动问题时，通过修改7789屏的驱动，成功解决了兼容性问题。最终，掌机成功点亮，展示了整个项目的可行性。这个项目非常适合STEM教育，能够激发孩子的创造力和动手能力。

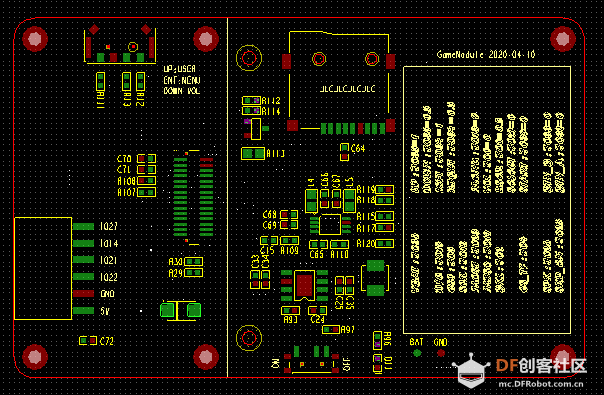

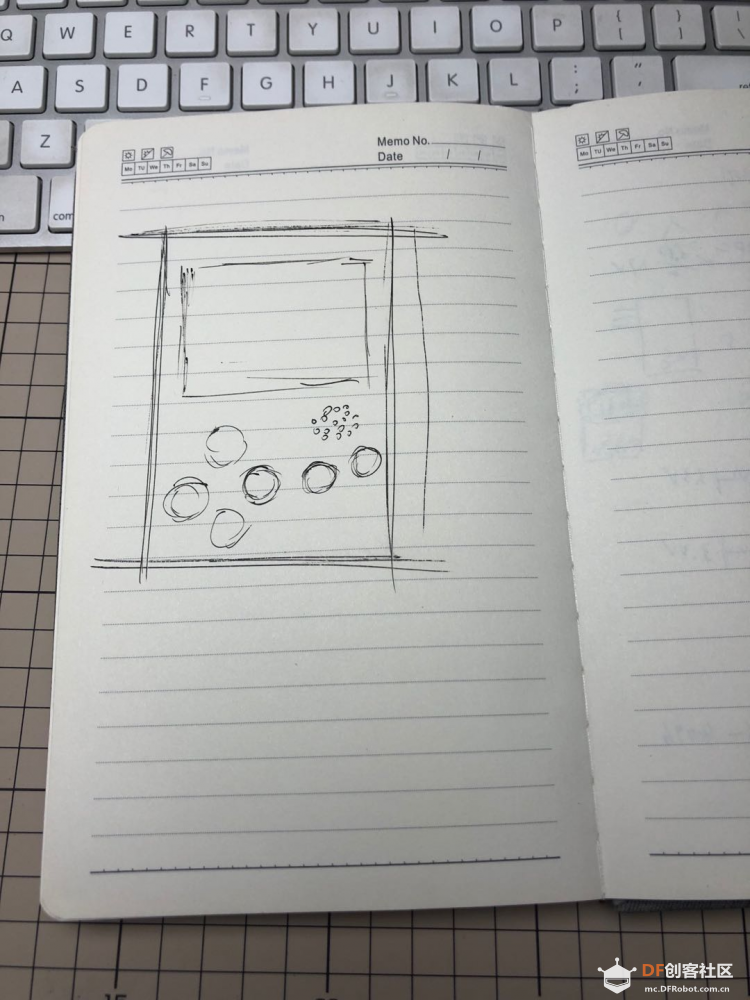

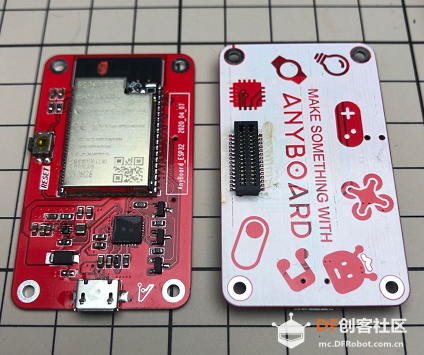

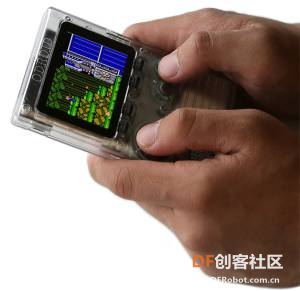

最近发现了一个好玩的东西odroid-go，它是一个开源掌机，可以玩超级玛丽等游戏，而且还支持Arduino，micropython等功能。配上io扩展，简直就是一个便携式要你命3000。甚至用来做剃须刀也不是不可以。 链接：https://wiki.odroid.com/odroid_go/odroid_go 对于这种东西的诱惑是没有抵抗力的，不过尺寸有点大，而且也不太方便购买，所以就打算自己做。 简单计划了一下，一周左右时间应该够了。 第一天 整体设计 1，外形 原来的外形比较大，我希望能够缩小到信用卡大小，可以很方便的带出去。  2，电路板 采用核心板+扩展板分离的模式。这样方便以后更换其他主控。 核心模块就是一个esp32 wrover模块+cp2102串口 扩展板上有按键，功放喇叭，sd卡插槽，以及电池充放电管理电路。 今天就这样了，预计明后天能把电路图给撸完。 如果有人有兴趣一起做，可以跟帖留言。 第二天 撸电路图 搞了一天基本搞定了扩展板的电路图，基本跟odroidgo是一样的，改了一些接口方式。明天开始layout。 核心模块就采用我之前做的一块电路板：  第三天 完成layout   不过今天遇到一个问题，没有合适的屏幕。odroidgo支持的屏是ili9341的，市面上买不到2寸的ili9341屏。只能用7789代替。 后面只能改驱动了  第四天 趁着等pcb的时间设计了一下外壳，效果还不错的。另外改了一下代码，主要就是修改7789的驱动，还是有点**的。   第五天 收到电路板快递整整干了一天，顺便拍了个视频。 啥也不说了，直接上视频吧，虽然在情理之中的事，但是点亮的瞬间还是很激动的。资料最近整理下上传。 |
我也在做游戏机，处理器全志系列，才刚买。。。。。。。。
但是ili9341在80MHZ仍然能抗住
这个游戏机可能用到了esp32的spi最高频率80MHZ，用st7789可能会翻车
你搞错了，我说手写接口，搬运数据到gpio寄存器可以实现软接口，60帧挺好的
软接口用rgb显示屏格式发送，发送一张720p的也能扛得住，但是esp32的i2s好像只有80MHZ
能撑住1024*860的
用i2s fifo控制gpiomux寄存器实现高速gpio输出就可以了
