如何在文档中画高像素的电路图？矢量图？

今天我们来画一个L298N直流电机驱动模块和uno连接的连接图，我们在这里选用的软件是inkscape，它是一个很好画矢量图的选择，矢量图的好处就是可以无线放大也不会影响它的像素，可能需要写课程和文档的老师会用得比较多。

inkscape下载链接：https://inkscape.org/

分为三个步骤：
1、找到相应的矢量图
2、按照电路要求进行连线
3、导出图片
首先进行第一步，找到相应的矢量图，可在这个网址中按照sku（下图为sku号所在）进行查找：https://github.com/DFRobot/DFRobot-SVGs
如果找不到的可以到mind+官方群中问技术支持账号。

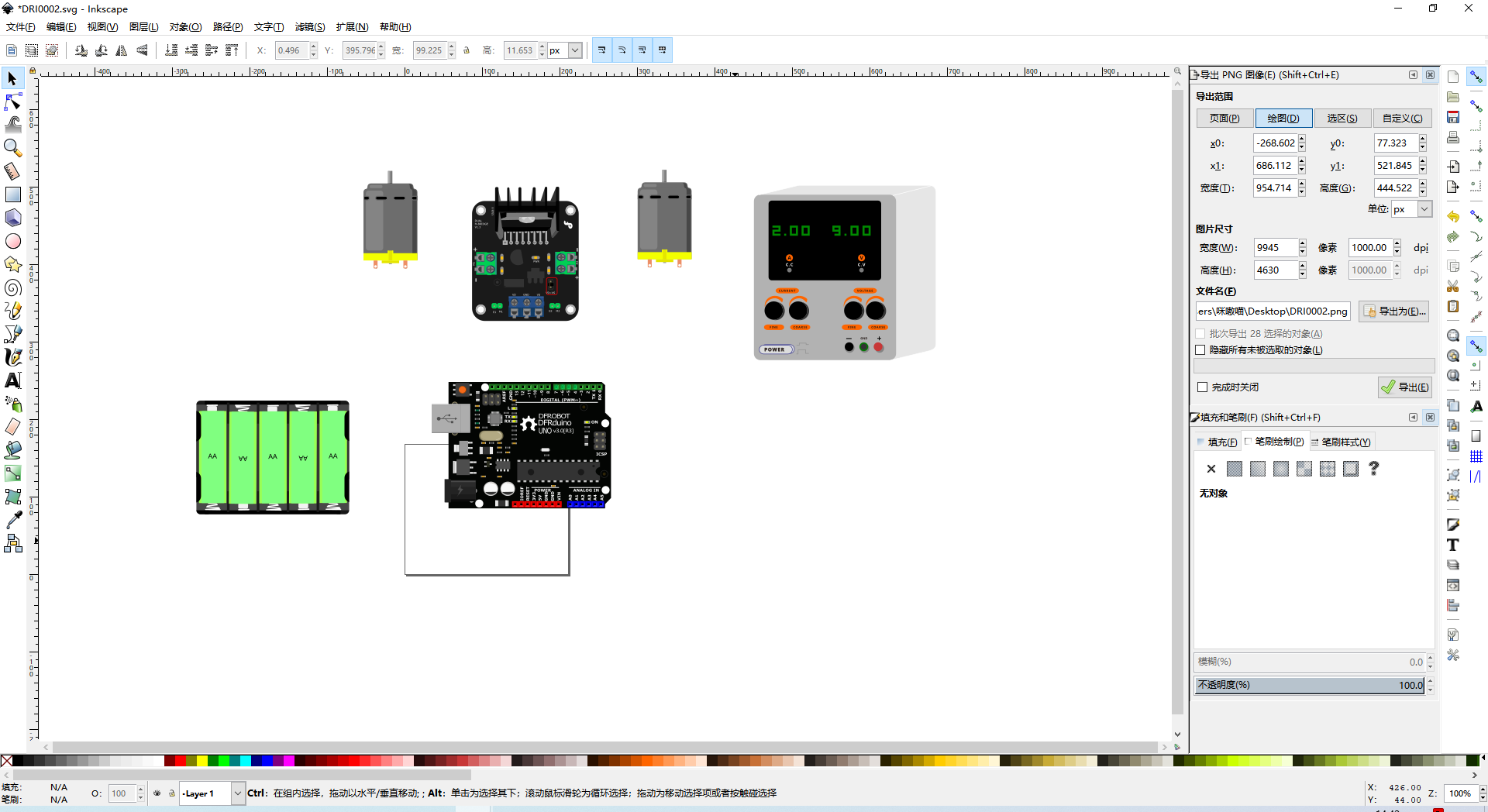

找到所有要用的svg图后，打开inkscape软件，把我们所有的图都导入到一个页面中，并大致摆放一下它们的位置。

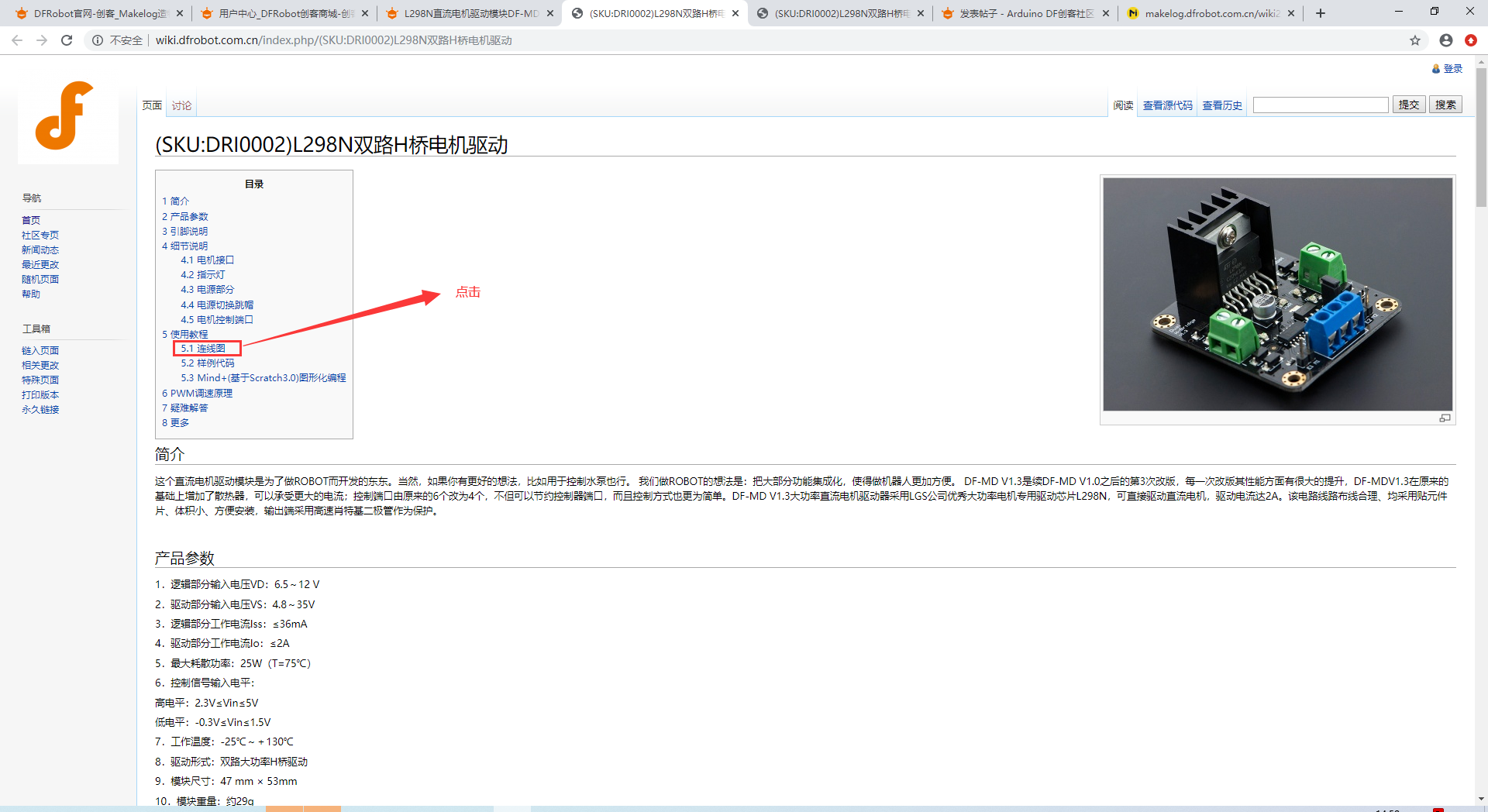

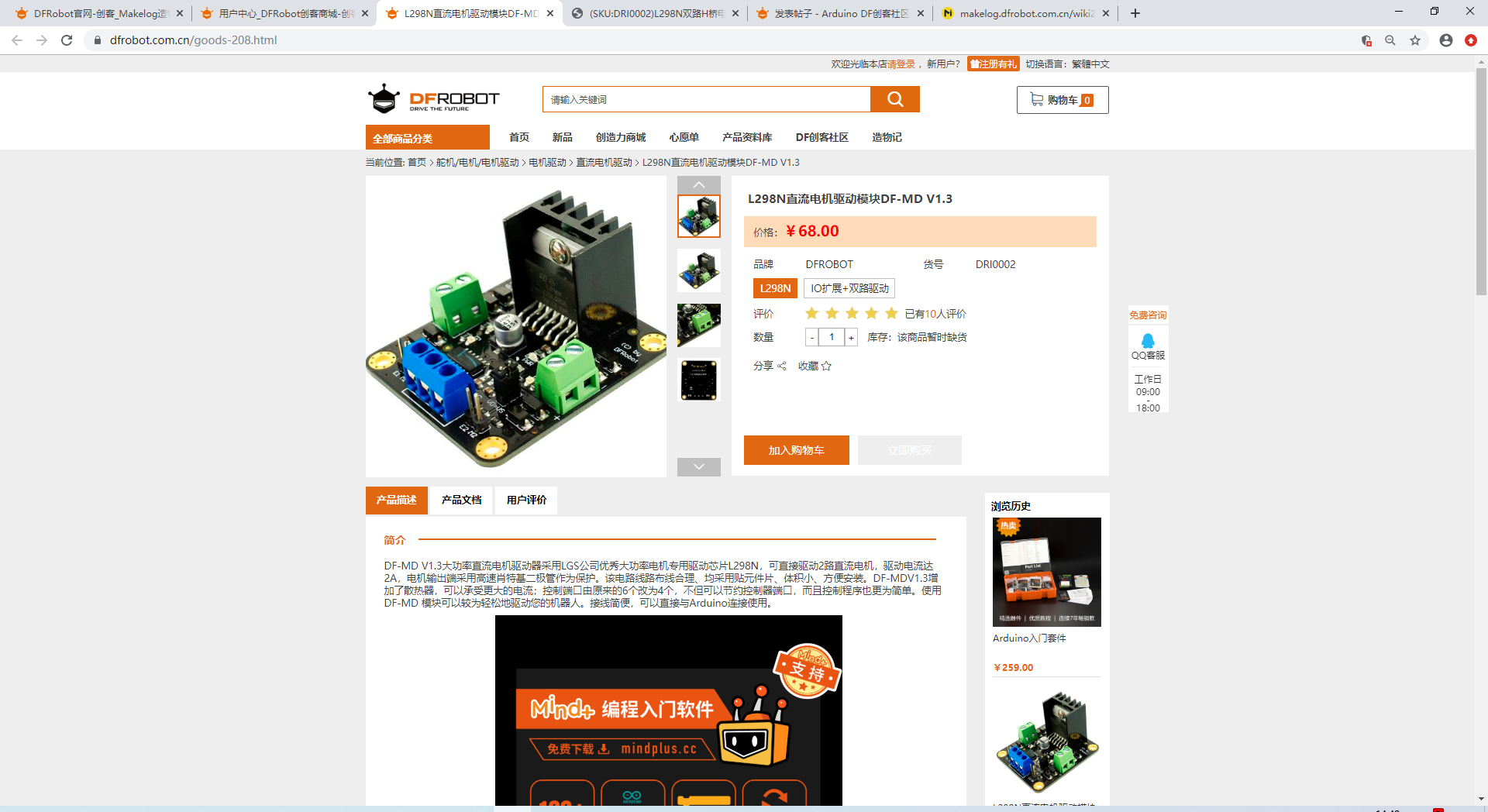

其次是第二步按照电路图要求进行连线，这一步我们也不用害怕我们无从下手，因为dfrobot商城中，基本上每一件电子元器件都有它的使用说明和连线图，因此我们只需要根据自己的需求进行查看就行。这里我们需要找L298N直流电机驱动模块的连线图，所以直接通过商品搜索就可以找到。

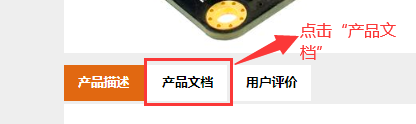

点击“产品文档”  ，就会跳到产品文档处

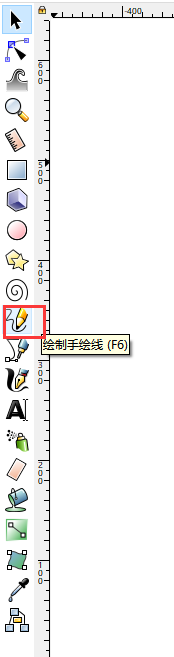

之后我们就按照相应的连线图在inkscape中进行连线，这里我们可以用直线连接，也可以用曲线进行连接，这里我选择用的是“绘图栏”中的“绘制手绘线”


然后模式选择第一个模式


之后我们就可以开始连线了，这里我就举一个例子，其它的类似，照着连线图画即可。

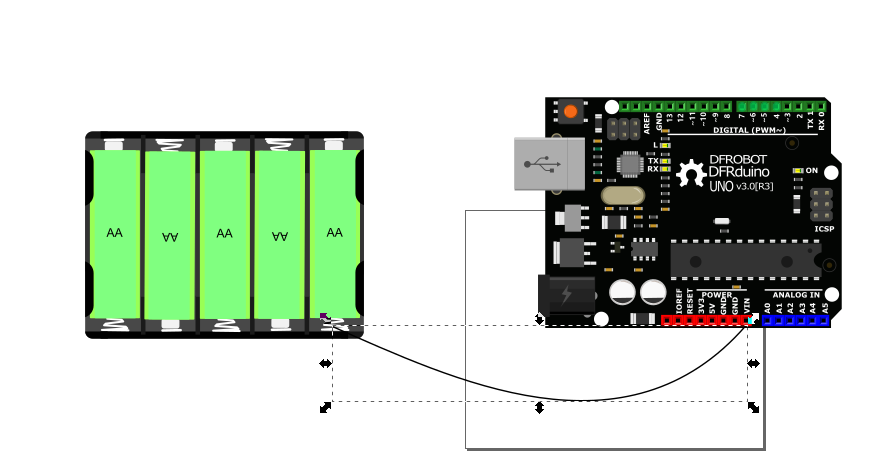

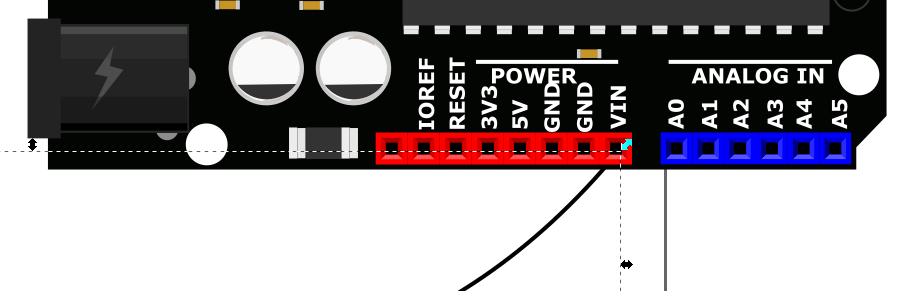

• 找到两个需要连线的点，按住鼠标不松手进行绘制，完成后即可松开手，如果发现有点偏了，即可点击"鼠标"图标，之后选择画好的线，即可看到调整的控制进行调整。

• 如果此时你发现你连在板子上的线是看不见的，可以点击“升高选区到顶层” ，即可看到所连的线

点击前：


点击后：

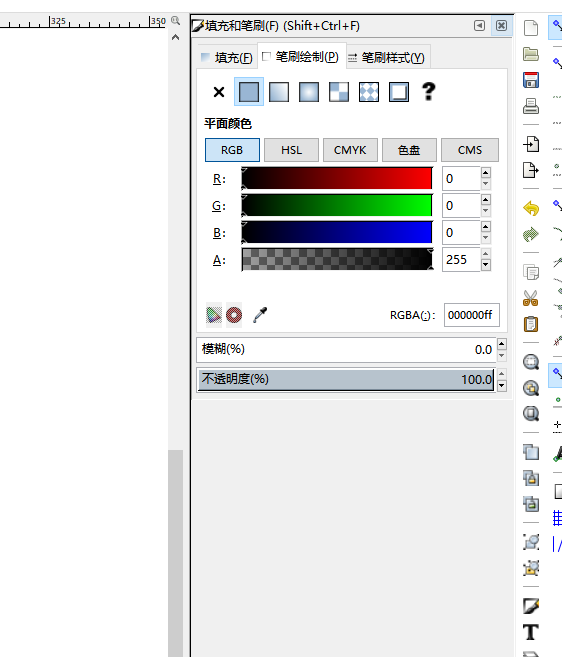

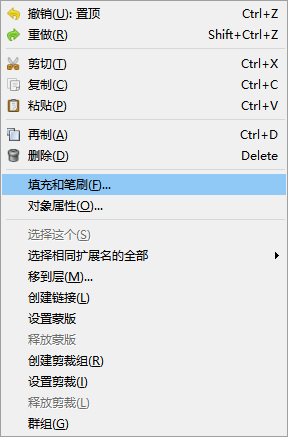

• 画好线之后，我们如果需要修改线的颜色，先选择相应的线之后，右击选择“填充和笔刷”  ，然后在软件界面右方即弹出了相应的修改界面，按照自己的需求进行相应的修改即可。其它的线也是按照这样的方法进行绘制，在这就赘述了。



最后，在画好图后，需要导出为png格式，即可用在我们的文档中了。

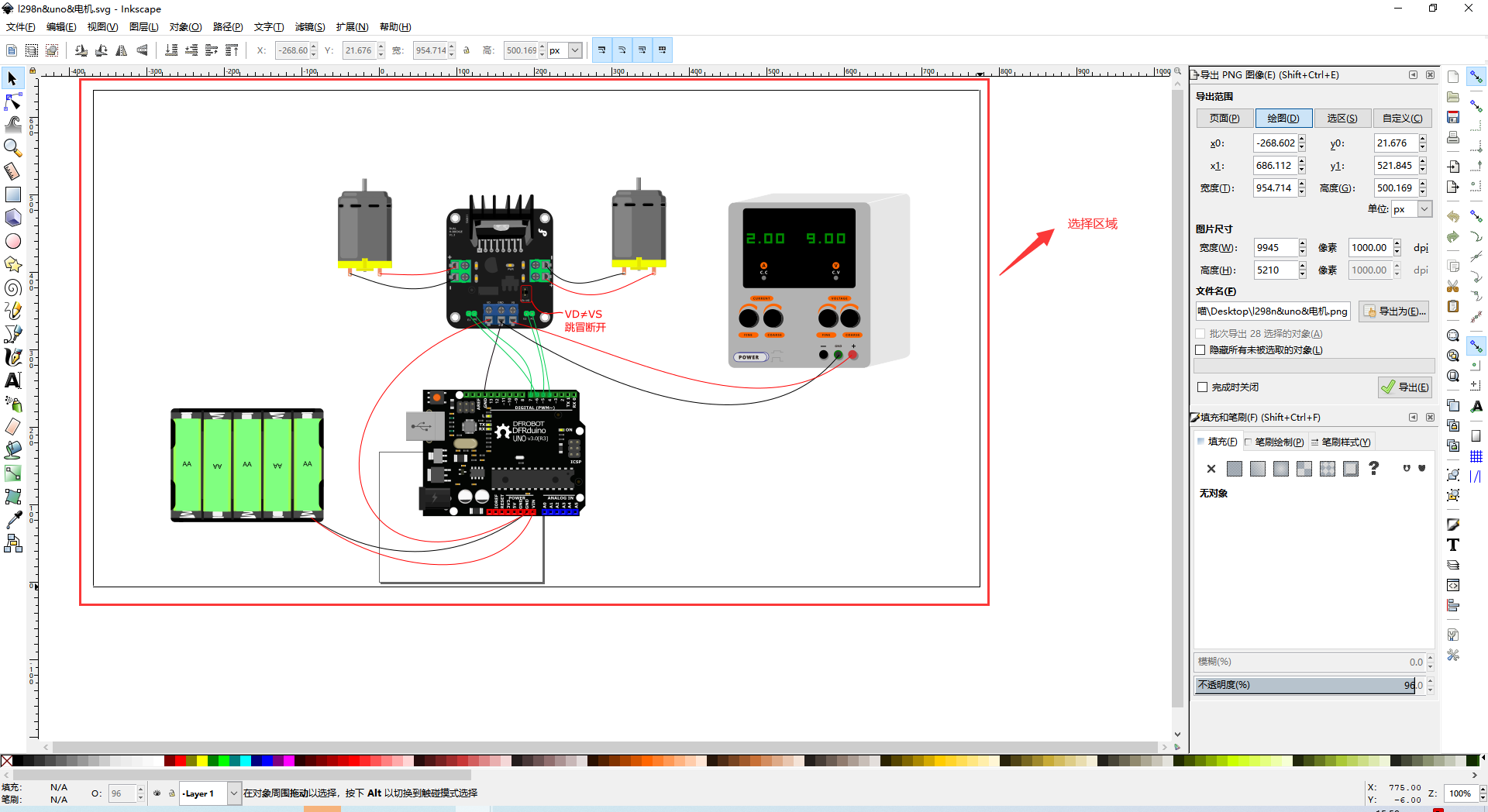

• 在选择状态下，也就是点击“鼠标”控件后，选择需要导出的区域

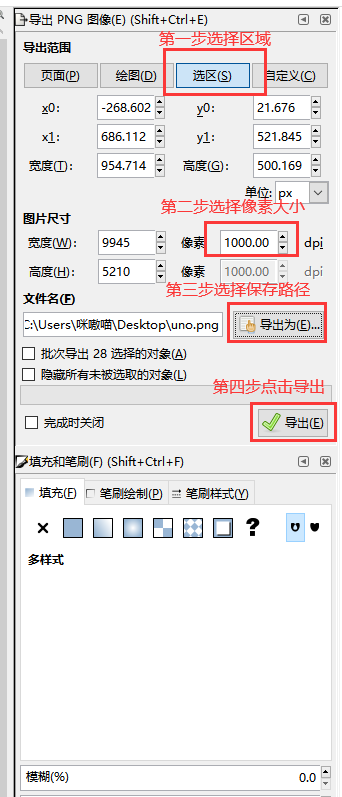

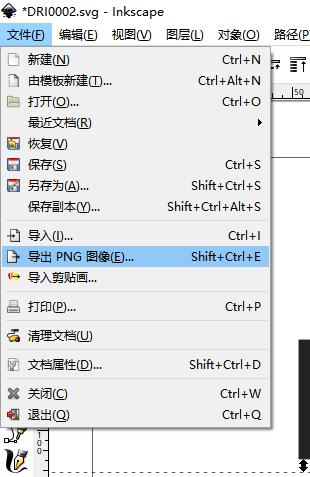

• 点击“文件” 下的“导出PNG图像”，之后软件界面的右边，就会出现导出图片的一些设置

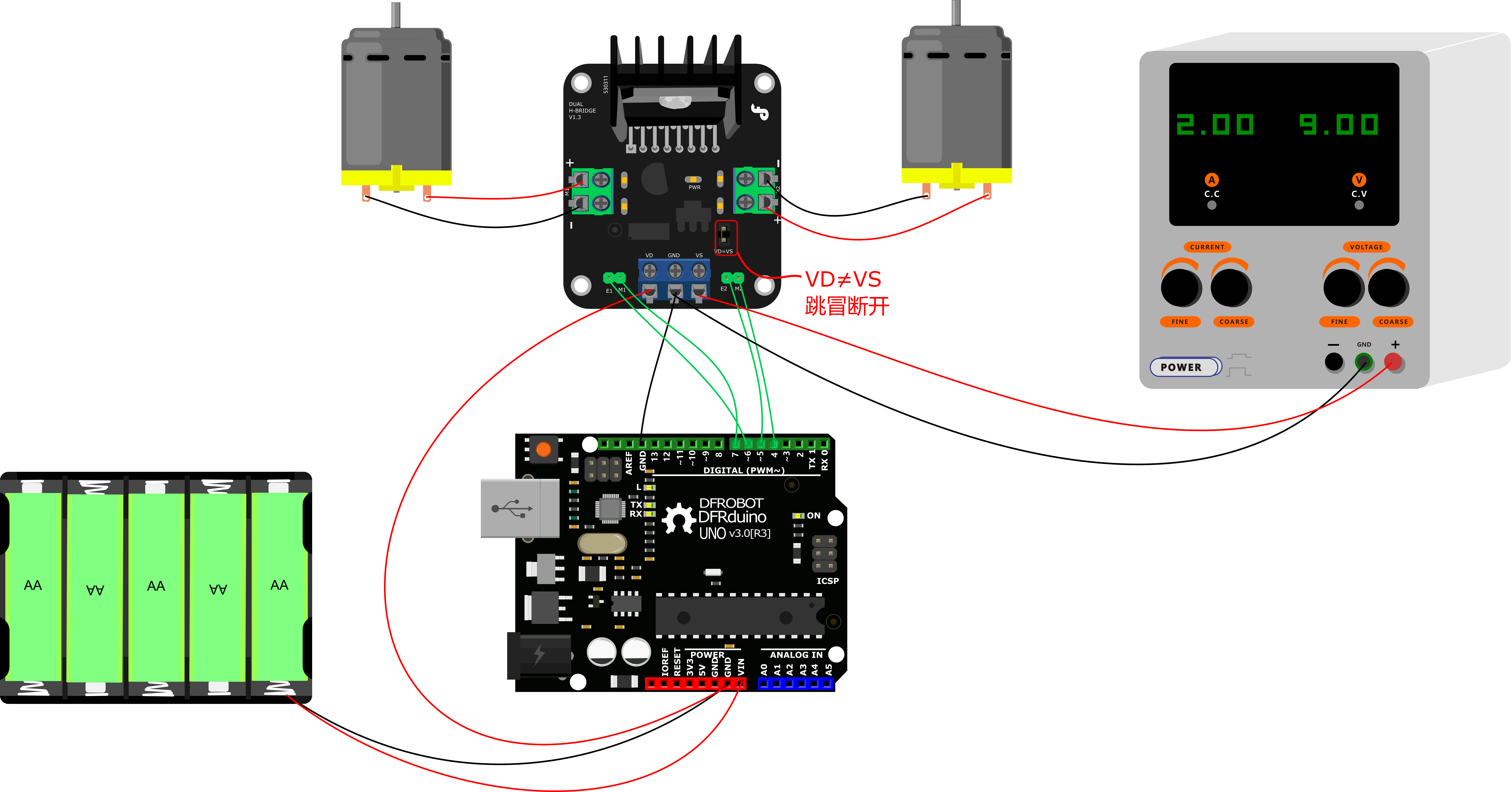

最终成果，具体的内容也可自行修改：

我看到评论区中有说要画直线的，所以今天我就在之前的基础上，画一版直线的图

还是之前的三个步骤：
1、找到相应的矢量图
2、按照电路要求进行连线
3、导出图片

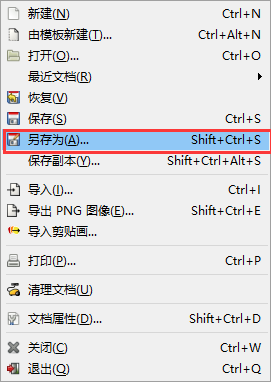

第一步我们已经做好了，可以在我们之前的连线图上，另存为这样就生成新的一个svg了

之后把之前的连线删除。

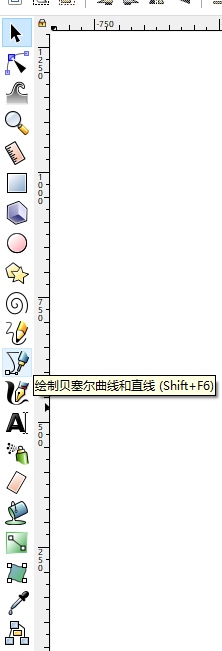

其实是第二步进行连线，这时我们选择的工具就需要变化了，我们选择“绘制贝塞尔曲线和直线”


然后选择一个模式

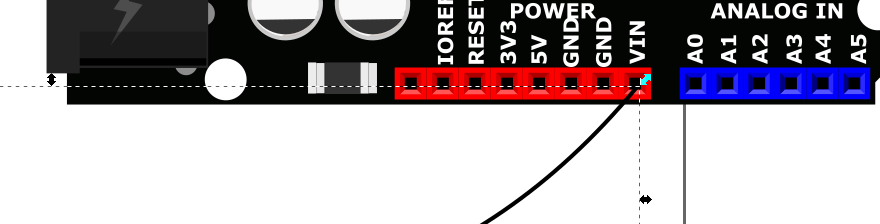

之后我们就可以开始连线了，找到两个需要连线的点，先点击第一个点（可以按住Ctrl+鼠标滚轮进行图片的放大和缩小），左击鼠标一下鼠标后可进行方向的拖动选择（此时线为棕红色），当确定好方向后在左击鼠标即可绘制出一条绿色的线，之后我们又可以左击鼠标进行方向的选择，两条线会自动生成90°的直角，再次确认时左击鼠标即可。而当我们连好线时，右击即可确认连线（线会变成黑色），之后就不能对其进行修改了，只能对其位置进行移动。

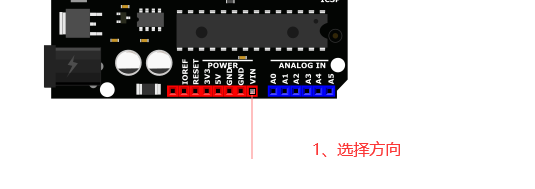

左击鼠标松开后，选择方向 （线颜色为棕红色）

再次左击鼠标确认方向 （线颜色为绿色）

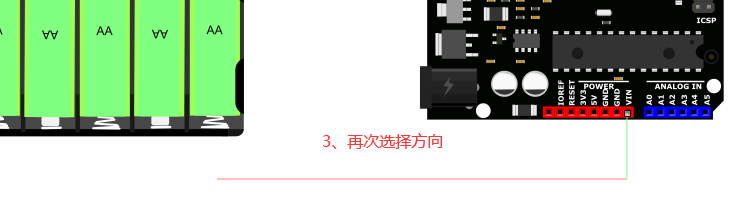

左击鼠标，再次选择方向 （线颜色为棕红色）

左击鼠标，确认方向  （线颜色为绿色）

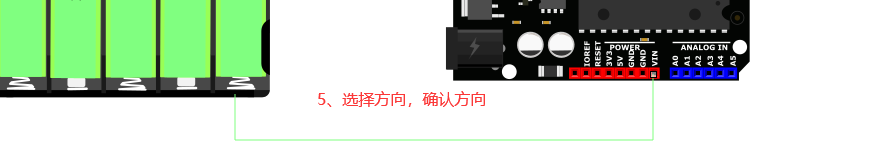

左击鼠标进行选择方向，确认方向 （线颜色为绿色）

最后右击鼠标进行连线的确认（线颜色为黑色）


连好线之后，我们可以右击属性进行颜色的修改，其它的线也是如此的连接，这里就不赘述了。但在连线时需注意连接线之间的间距大小，这样连接出来的图会更好看。

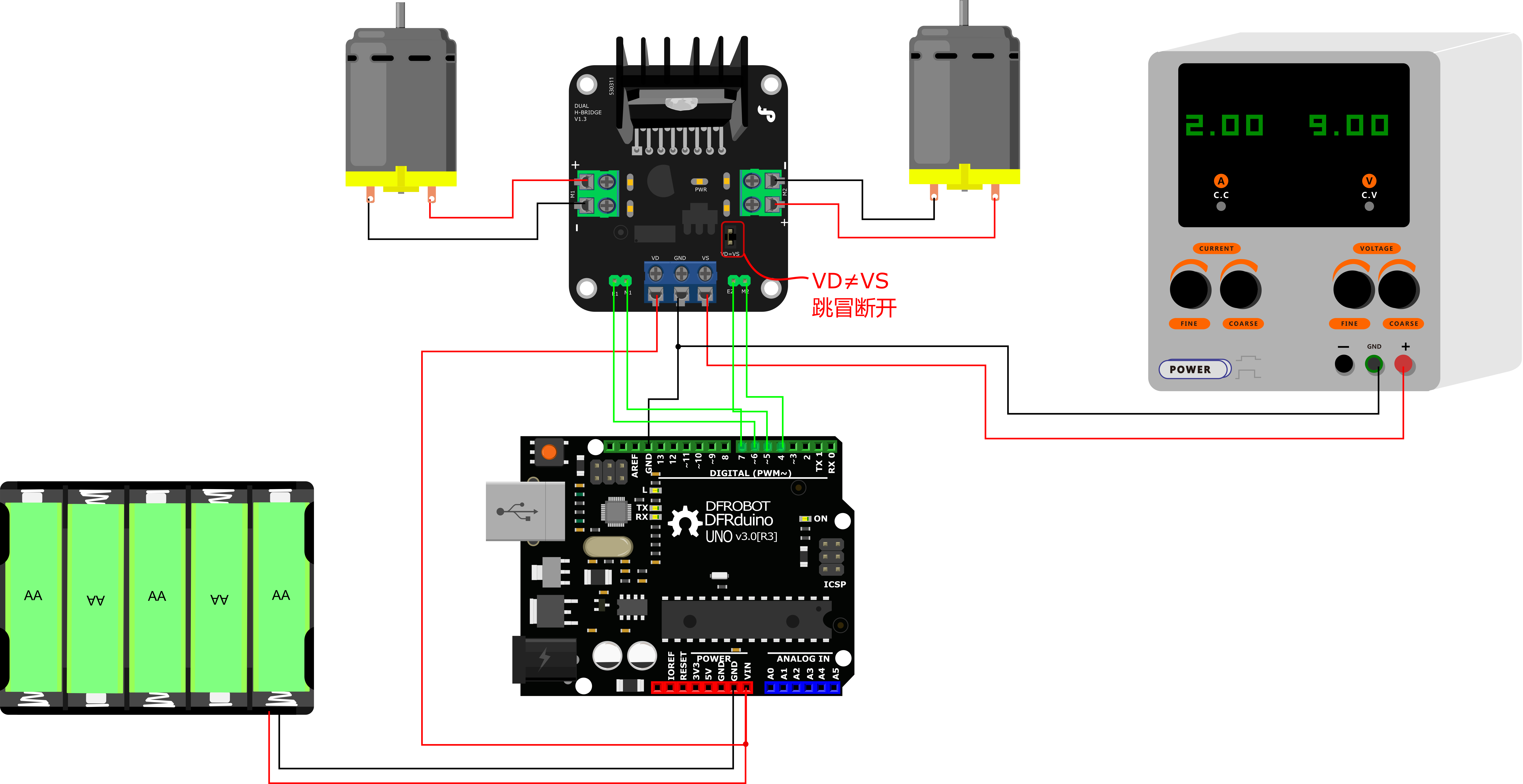

最终连线图
