学习树莓派第8课——按钮控制灯

2020-04-252731
AI 快速预览详细 收起
本教程介绍了如何使用树莓派和按钮控制LED灯。首先介绍了按钮的工作原理,然后通过四个具体任务逐步引导读者实现按钮控制灯的功能。任务1是检测按钮状态,任务2是用小灯指示按钮是否按下,任务3是按钮每按一次,输出调试信息增加1或减少1,任务4是用按钮控制小灯的亮灭。每个任务都提供了详细的代码示例,适合零基础的新手学习。
这节课要用到新的元件:按钮


学习树莓派第8课——按钮控制灯图1

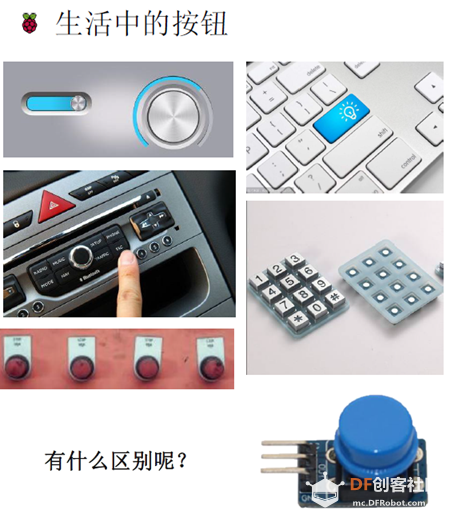

学习树莓派第8课——按钮控制灯图2

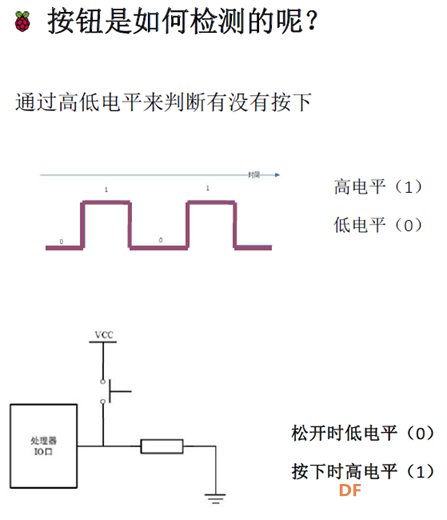

按钮的工作原理:


学习树莓派第8课——按钮控制灯图3

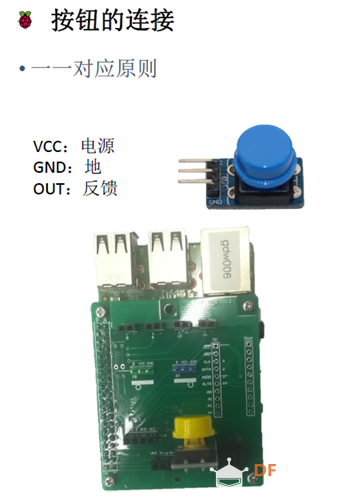

学习树莓派第8课——按钮控制灯图4

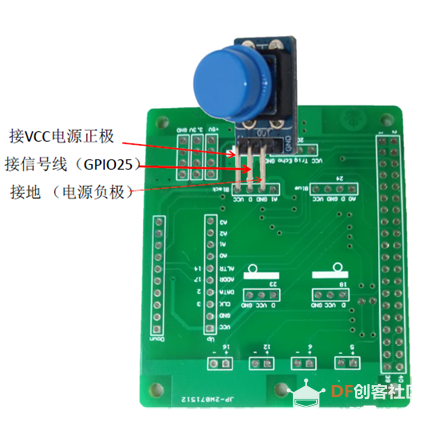

安装按钮:

学习树莓派第8课——按钮控制灯图5

任务1:检测按钮状态

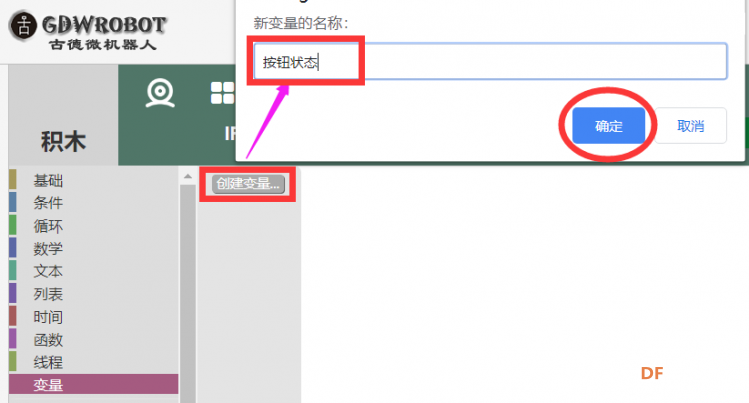

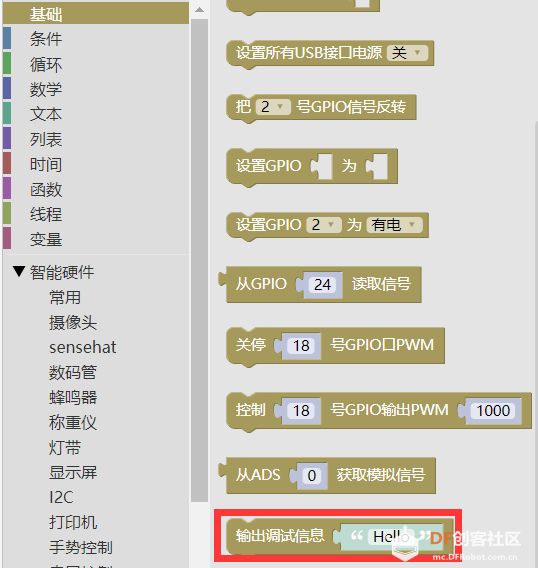

需要用到的模块:

学习树莓派第8课——按钮控制灯图6

学习树莓派第8课——按钮控制灯图7

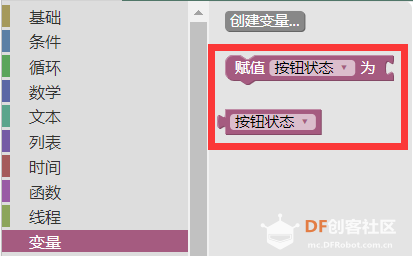

学习树莓派第8课——按钮控制灯图10

学习树莓派第8课——按钮控制灯图8

学习树莓派第8课——按钮控制灯图9

学习树莓派第8课——按钮控制灯图11

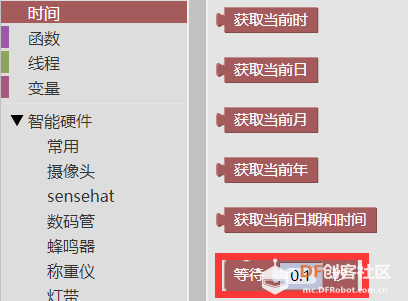

学习树莓派第8课——按钮控制灯图12

代码如下:

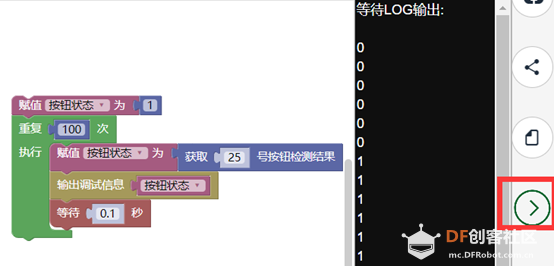

按钮按下显示1,按钮松开显示0:
学习树莓派第8课——按钮控制灯图13

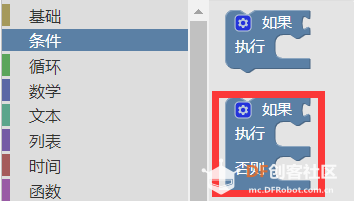

任务2:用小灯指示按钮是否按下



学习树莓派第8课——按钮控制灯图14

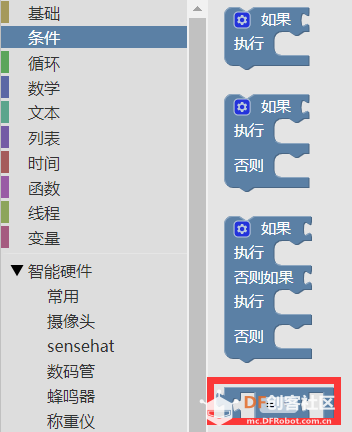

学习树莓派第8课——按钮控制灯图15

学习树莓派第8课——按钮控制灯图16

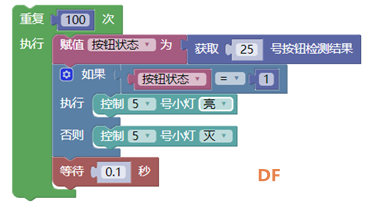

代码如下:


学习树莓派第8课——按钮控制灯图17

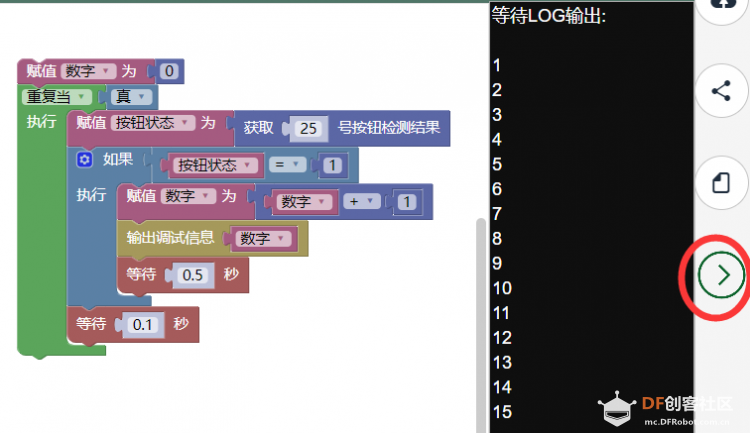

任务3:按钮每按一次,输出调试信息增加1

代码如下:

学习树莓派第8课——按钮控制灯图18

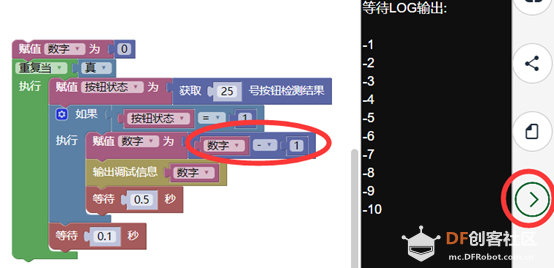

换成每按下一次按钮,输出的值减少1,只需要换一个运算符:

学习树莓派第8课——按钮控制灯图20

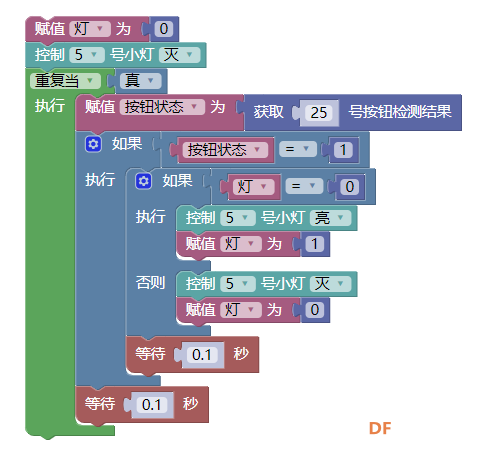

任务4:用按钮控制小灯亮灭
要求:
1.记录灯的状态
2.如果检测到按钮按下,变换灯的状态
3.按钮无按下,灯状态保持不变
代码如下:
学习树莓派第8课——按钮控制灯图19


[size=21.3333px]拓展练习:尝试通过一个按钮控制多个灯的亮灭
[size=21.3333px]
[size=21.3333px]
[size=21.3333px]
[size=21.3333px]
