疫情期间，外出归来，总是把口罩乱放，细思不妥，可经常洗会加速口罩的老化，于是想到了做一个口罩杀菌灯，防患于未然吧。

带定时口罩杀菌灯图9

杀菌灯的工作原理是，倒计时两分钟，然后停止，等待下一次主人按Reset按键重新开始。4位数码管会显示倒计时。

==============
硬件清单如下：
带定时口罩杀菌灯图1

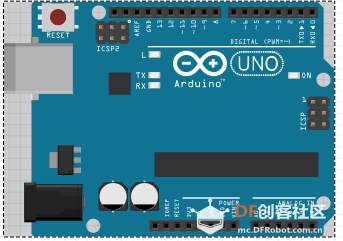

Arduino uno
带定时口罩杀菌灯图2

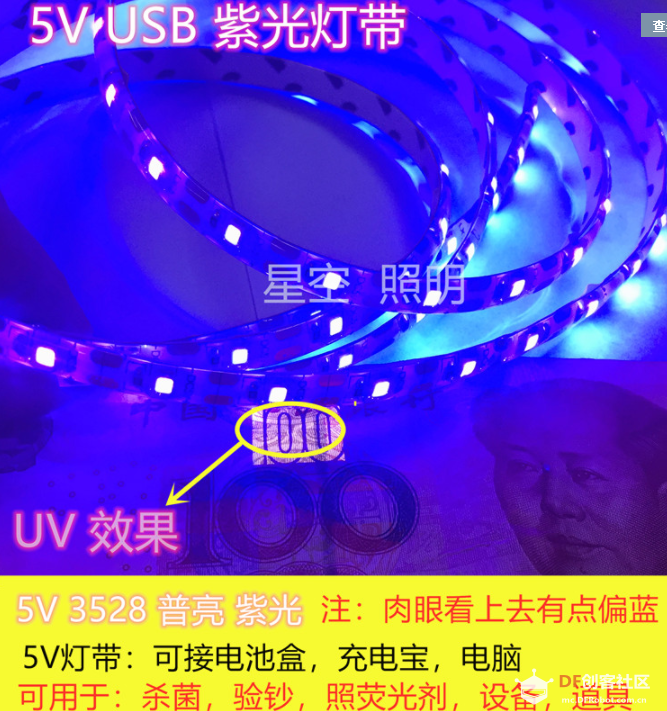

LED紫外线灯带

一个按键，做复位用

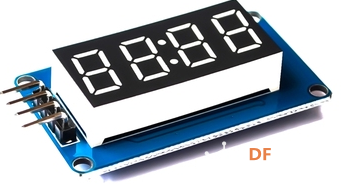

4位数码管

传感扩展，方便连线
====================
带定时口罩杀菌灯图5

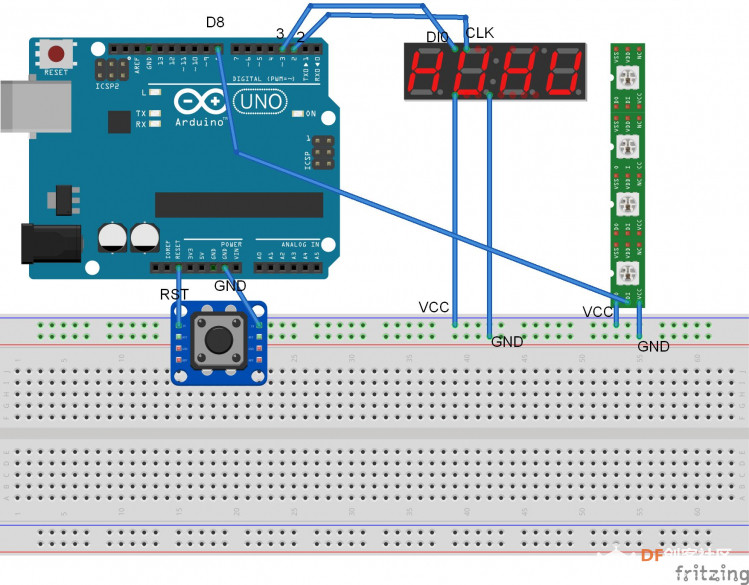

项目连线图

[mw_shl_code=applescript,false]/*
* This sketch is made by gada888
* 2020-04-24
*/

#include <TM1637Display.h>

// Module connection pins (Digital Pins)
#define CLK 2
#define DIO 3
int pitches[] = {523, 587, 659, 698, 784};
int numPitches = 5;
int relayPin = 8;

// The amount of time (in milliseconds) between tests
#define TEST_DELAY 1000

TM1637Display display(CLK, DIO);

int count = 100;
uint8_t data[] = {0, 0, 0, 0};

void setup() {
  pinMode(relayPin, OUTPUT);
}

void loop() {
  display.setBrightness(0x0f);

  data[3] = display.encodeDigit(count/1 % 10);
  data[2] = display.encodeDigit(count/10 % 10);
  data[1] = display.encodeDigit(count/100 % 10);
  data[0] = display.encodeDigit(count/1000 % 10);
  display.setSegments(data);

  if(count <= 0) {
count = 100;
while(1);
  }
  else {
count--;
  }
int i;
for( i=0; i<numPitches; i++){
tone(relayPin, pitches, 20000);
}
  delay(TEST_DELAY);
}[/mw_shl_code]项目代码

代码运行通过，由于没有外部时钟模块，无论是数码管的计数和灯带的delay的时间都不够精确，好在这里只要求两者时间匹配。另外灯带的控制用的是本来
蜂鸣器的语法。不过这种非常规用法并不影响效果，

效果图
