🚀 0基础小白也能学会的智能插座制作教程！🏠

插座是大家都会用的东西，随着这些年物联网技术的发展，某宝上的智能插座也卖的如火如荼。那么究竟如何实现手机端远程控制的呢？我来为大家解释原理并动手做一个吧。这样就可以随时随地的操控家里的电器设备的开关了。当然大家也可以直接改装到电器中，这篇帖子为大家讲解详细的制作过程及原理哦。文章最后有效果视频哦。

      由于要制作一个可以手机端远程控制的插座，那么首先必须要主控板能联网，这样手机端才能看到插线板的开关状态，并且去控制它（如何控制下文会详细讲解）哦，然后需要继电器接入插线板。
      现在联网的主要方式无非是两种，WiFi连接或者网线连接。
      两者各有优缺点，WiFi连接虽然简单方便，切方便移动，但是由于有的场景可能没有WIFI覆盖（车库，地下室等场景），毕竟路由器范围有限，或者离路由器远了，信号不稳定的场景直接使用网线是更好的选择。
   哈哈哈，有一句话叫啥来着，小孩才做选择，哥哥我都要

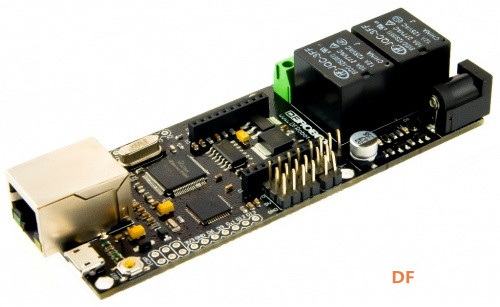

。我选择了X-board继电器板（DFR0222）。他既能接网线，也有X-bee接口（可以插WiFi，蓝牙）实现多种无线连接方式供用户选择。并且还集成了两个可以承受家庭电压的继电器。除此之外，还兼容Arduino leonardo和以太网库，所以编程也简单。只要看了我这篇帖子，想学不会都难啊，哈哈。

用电知识科普

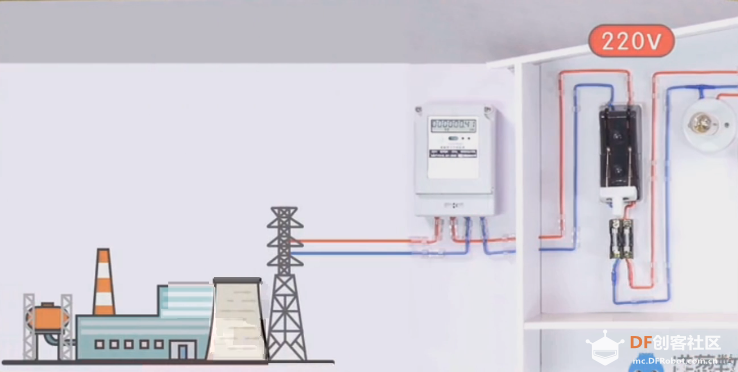

当然这个涉及家庭电压（220v）,所以大家一定要小心操作，注意用电安全呀。为了大家的安全，我还是先普及一下最简单的用电知识。

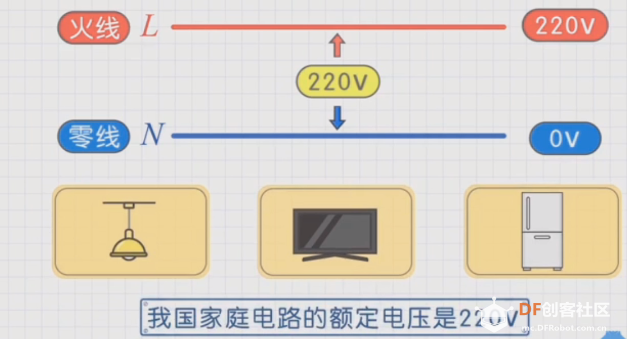

安全电压不高于36V；家庭电路电压：220V；所以操作或者改造家庭电路时，一定要先断电在操作哦。

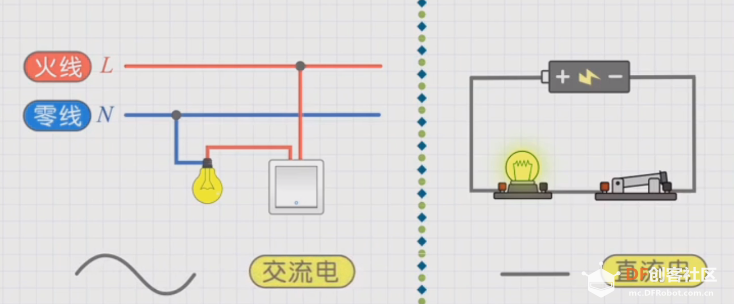

火线（L）：带电220V,一般为红色，测电笔接触会亮，一般家用电器开关接在火线上。
零线（N）：不带电，一般为蓝色，测电笔接触不亮，接地。

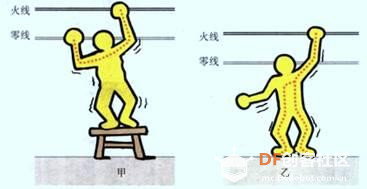

触电无非知有几种：

教你做一个智能插座（0基础的小白都能学会）图5

你一只手或脚碰到电线，如果碰到零线（就是拿电笔测电笔不会亮的那个线），那么算你运气，没事。
如果你一只手或脚碰到电线，如果碰到火线（就是拿电笔测会电道笔会亮的那个线），那么也有两种情况，如果你站在地上，那么就触电了，若你脚下悬空或穿了绝缘的胶鞋，那么没事。
如果你两只手各拿两根线那么也触电。
如果你两只手都拿火线，即使属脚悬空或穿绝缘鞋，照样触电，并且，手跨度越大，越惨。

1.插网线版智能插座的制作
1.1材料准备和组装：

1.x-board继电器版本(DFR0222)    X1
2.网线一根
3.插线板                                        X1
4.装有Blynk软件的手机                   X1
5.绝缘黑胶布                                     X1
材料准备好了，就可以开始搞啦。其实硬件部分十分简单，因为X-board继电器版全部集成了，哈哈，学习起来真的很方便啊，主要是把插线板的火线接入继电器中。

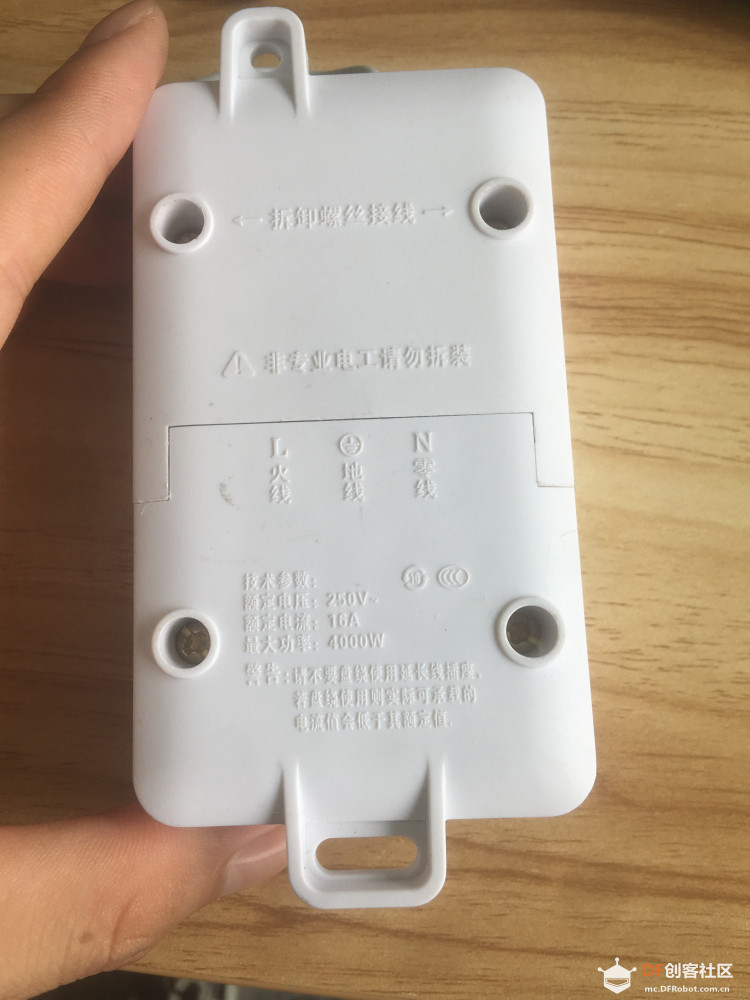

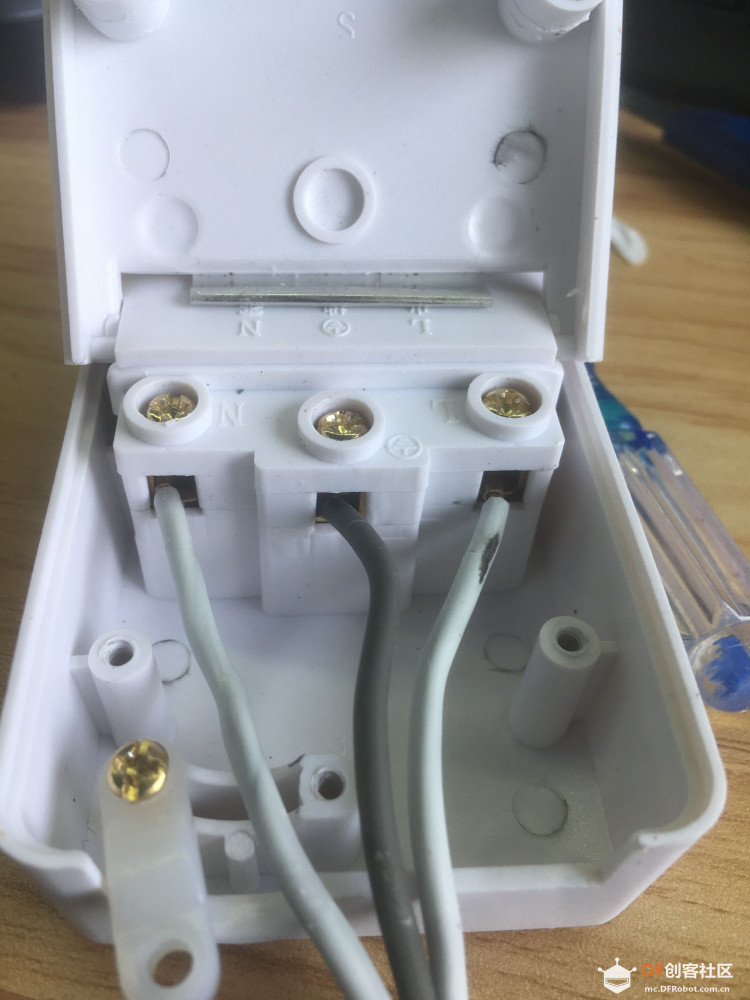

插线板背面，外观如上图，螺丝拧开，内部构造如下图：

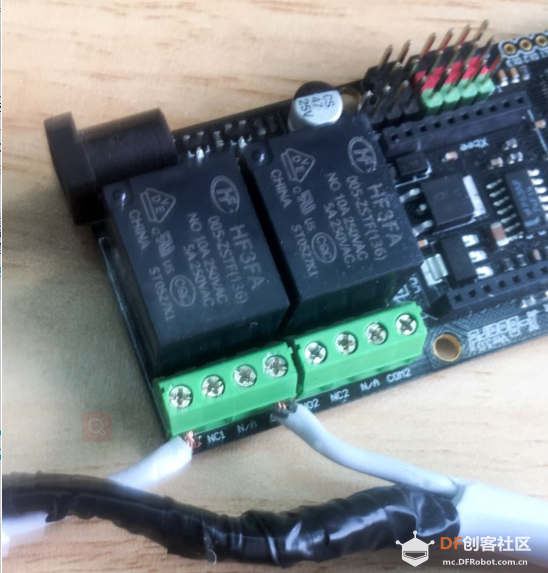

可以看到，左边为零线（N）,右边为火线（L）,中间的灰色的是地线，我的插头是三线的，两线的插头就没有地线哦。注意拆插线板的时候，插线板插头可别插入家庭电路中哦。找到火线（L）后，就可以操作了，在合适的地方接入x-board继电器板，这里我选择的是板上的继电器1进行接入火线，选择的是NO1(常开触点)，和com1,也就是接入电路中默认是开路的,需要控制继电器闭合才能导通。

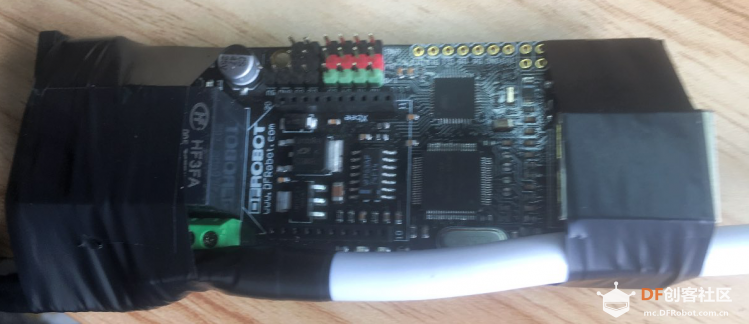

为了安全，哈哈，我直接给它来了一个五花大绑，看下图，如果有条件的当然可以用3D打印机给他设计打印一个外壳哦。

穷，心酸。

到这一步除了软件基本就全搞定了，哈哈，是不是超简单呢。

1.2软件设计讲解

首先，需要在手机上装有blynk软件(PS:商店搜索“blynk”苹果和安卓都支持)，然后还需要在arduino IDE中加入blynk库（PS:可去blynk官网下载最新库blynk官方库，附件中也有我下载好的库）。

下载好后，打开进行如下操作：

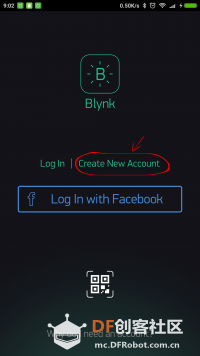

1.2.1、创建Blynk账户在你下载并安装完Blynk手机软件之后，你需要创建于一个你自己的账户。创建账户时候注意一定要用真实的Email地址。

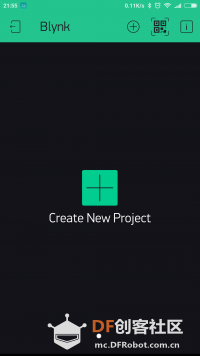

1.2.2 创建一个新项目
在你已经创建完账户后，在你的账户里创建一个新的项目。

1.2.3 选择你的硬件

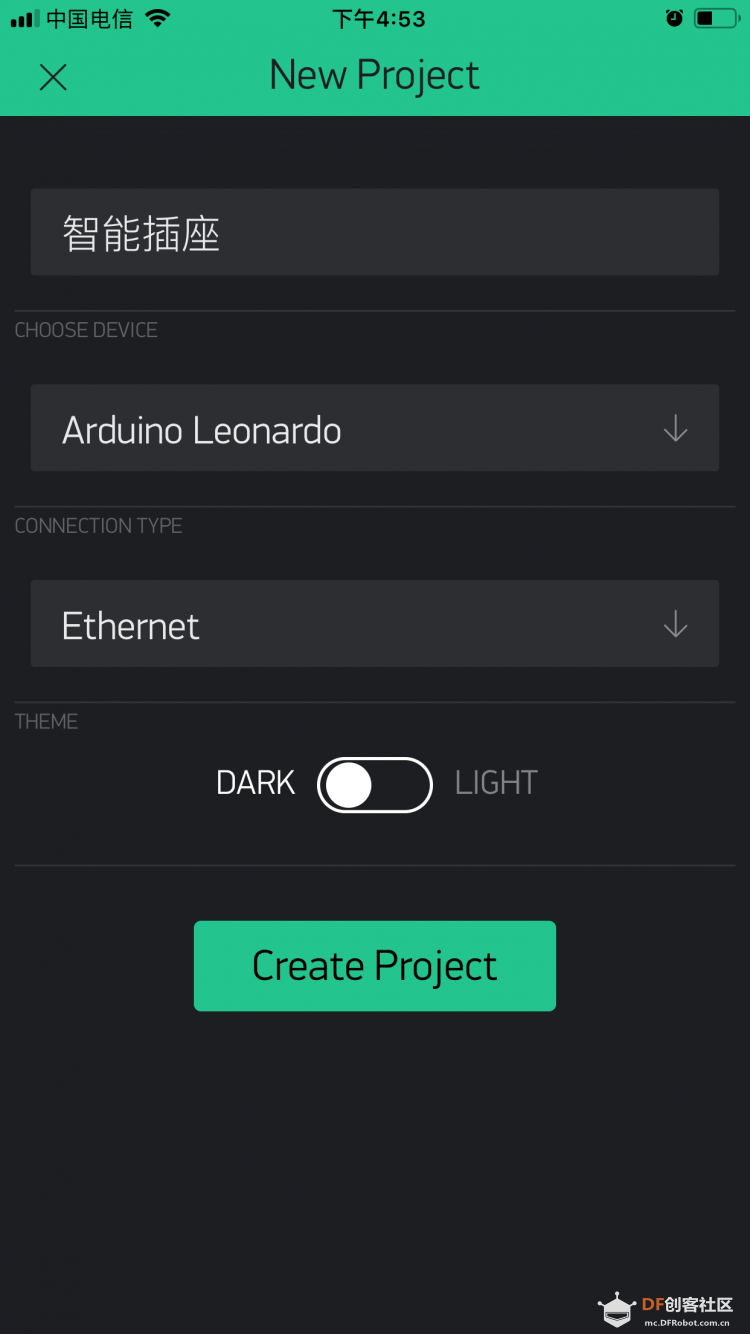

选择你使用的硬件型号,这里选择arduino Leonardo,链接类型选择Ethernet,然后点击创建Create Project。

1.2.4 项目秘匙

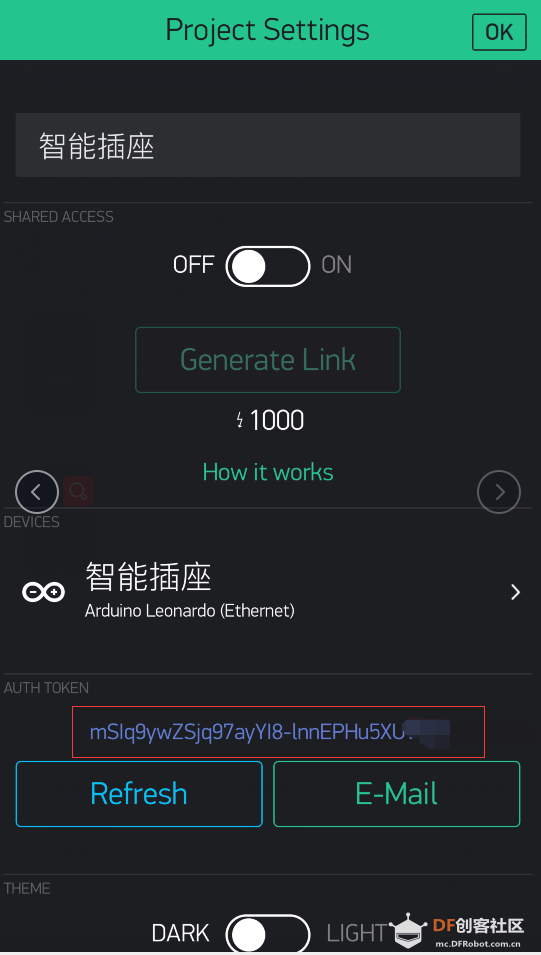

秘钥是你手机和硬件之间连接的唯一标识符。每个新项目都会产生一个它自己的秘钥。这个秘钥会在你创建项目的时候自动发送到您的邮箱里面。点击设备选项，选择一个你使用的设备。

注意：不要跟任何人分享你的秘钥，除非你要别人可以接入你的设备。设置好的你项目名字，点击创建，就会生成项目产生秘钥。注意查收你的邮箱。

1.2.5 增加插件
项目内容目前是空的，让我们增加一个按钮来控制我们的继电器。点击界面上任何一处，会跳出来所有可选的插件，现在我们点下按钮（button），拖住拉到界面位置。教你做一个智能插座（0基础的小白都能学会）图22

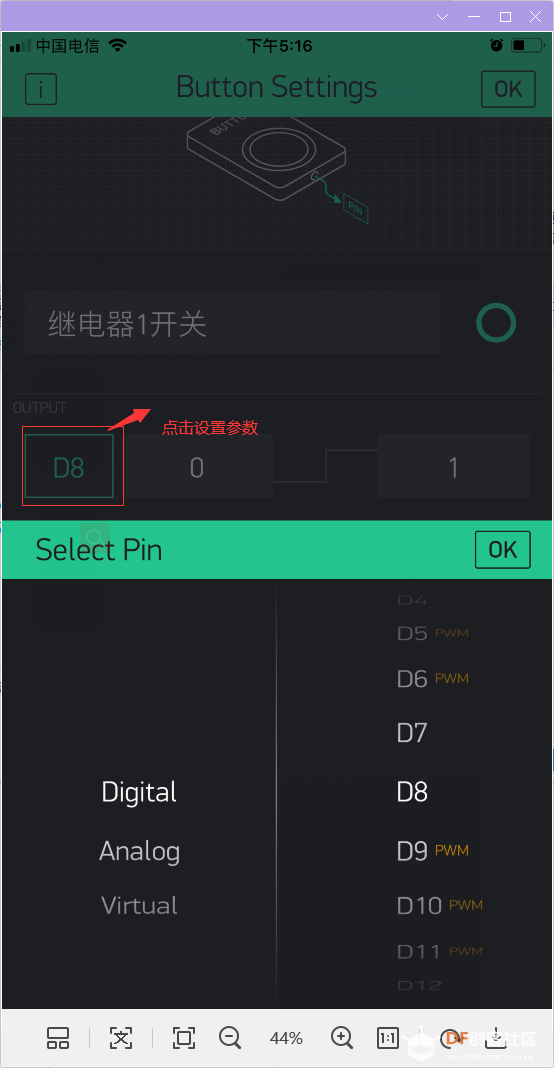

每个按钮都有它自己的设置参数，点击按钮，就可以进入设置。由于板子继电器1是接到数字D8引脚的，所以这里要选Digital D8,选择ok。

1.2.6 运行项目

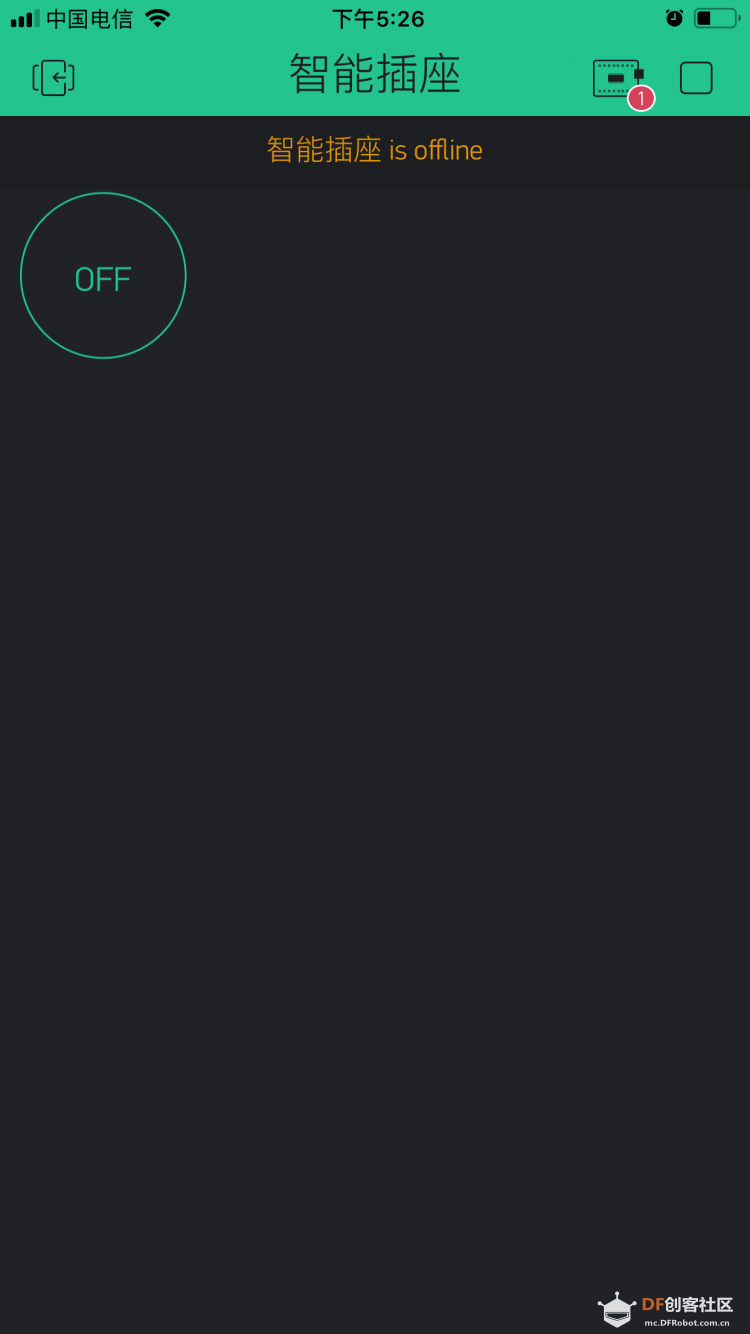

当你完成参数设置之后，点击右上角的三角形符号，这将会是的项目从编辑模式转为运行模式。在运行模式时候，你无法再拖拽和设置插件。你会收到一个信息“智能插座 is offline”，我们会在后面解决这个问题，现在是因为你的x-board继电器板还没有烧录好程序。

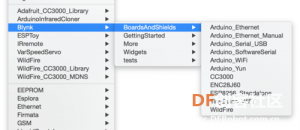

1.3 X-board软件烧录 确保你已经正确安装了Blynk库文件在Arduino的库文件夹里。如果不会安装库，请点击安装库教程。标准示例会帮助你快速的使你的硬件连接到网络。从Arduino编译器里面打开官方示例，路径如下：

选择主板arduino Leonardo +示例Arduino_Ethernet2,出现下面程序：[mw_shl_code=c,false]#define BLYNK_PRINT Serial

#include <SPI.h>
#include <Ethernet2.h>
#include <BlynkSimpleEthernet2.h>

// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "YourAuthToken";    //替换成你邮件里的密匙

void setup()
{
  // Debug console
  Serial.begin(9600);

  Blynk.begin(auth);
  // You can also specify server:
  //Blynk.begin(auth, "blynk-cloud.com", 80);
  //Blynk.begin(auth, IPAddress(192,168,1,100), 8080);
  // For more options, see Boards_Ethernet/Arduino_Ethernet_Manual example
}

void loop()
{
  Blynk.run();
}[/mw_shl_code]

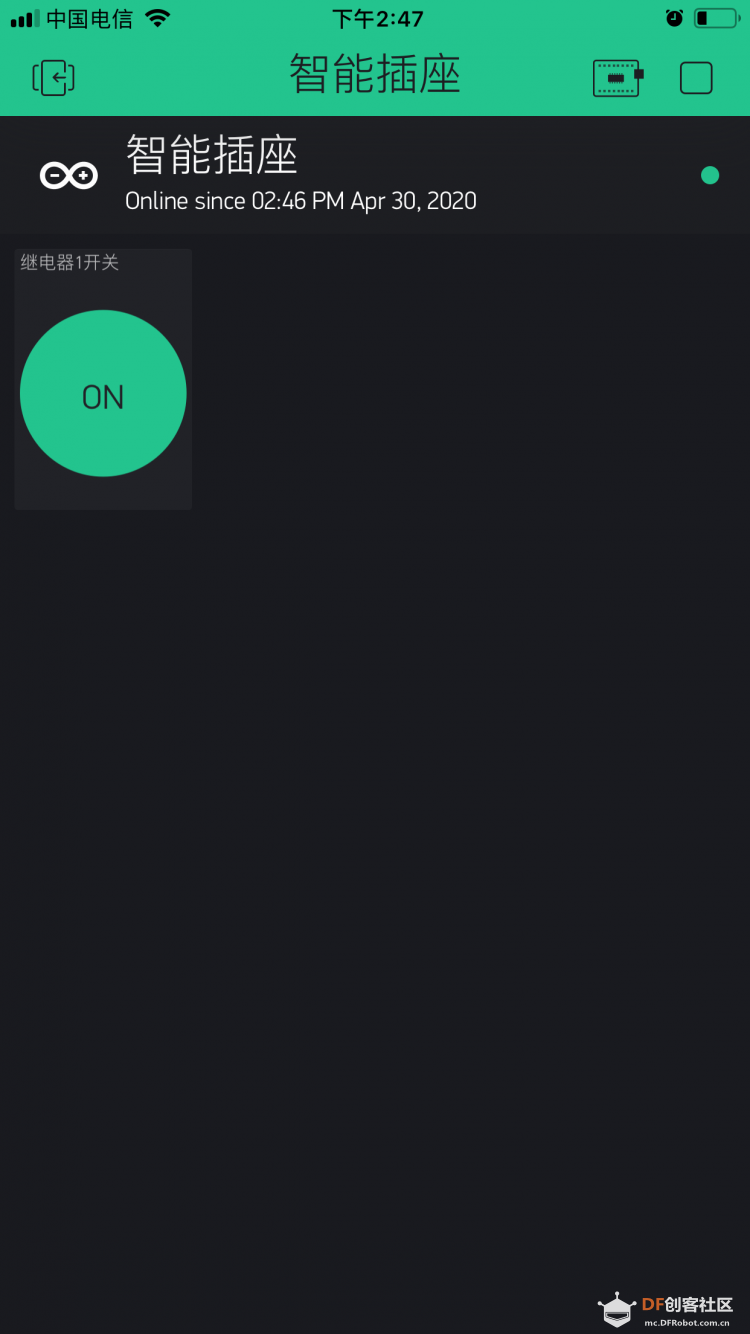

代码上传成功后，打开手机上的Blynk软件，进入先前创建好的智能插座项目中，点击右上角的三角形符号，运行，如下图：

连接成功后，就可以控制按钮进行控制插座啦。

2.WIFI板智能插座制作

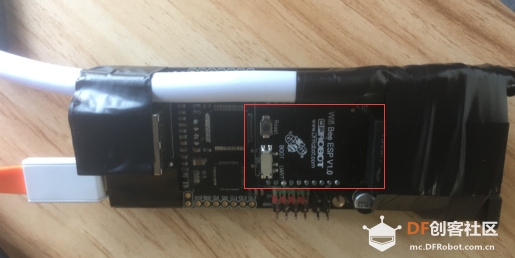

其实wifi板只需要在网线板的基础上，添加一个ESP8266 WiFi bee(TEL0092)插在x-board上然后烧录不同的代码就OK啦，手机上的blynk项目连接方式要记得从"Ethernet"切换为“WIFI”哦。这样就不用插网线了哦。

代码如下：

[mw_shl_code=c,false]#define BLYNK_PRINT Serial

#include <ESP8266_Lib.h>
#include <BlynkSimpleShieldEsp8266.h>

// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "HrNg4k4kN4gwqSE1DcyY4tdyrEA37Y8x"; //输入你自己项目的密匙

// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "dfrobot";          //输入wifi名字
char pass[] = "dfrobot";             //输入密码

// Hardware Serial on Mega, Leonardo, Micro...
#define EspSerial Serial1

// or Software Serial on Uno, Nano...
//#include <SoftwareSerial.h>
//SoftwareSerial EspSerial(4, 5); // RX, TX

// Your ESP8266 baud rate:
#define ESP8266_BAUD 115200

ESP8266 wifi(&Serial1);

void setup()
{
  // Debug console
  Serial.begin(9600);

  delay(10);

  // Set ESP8266 baud rate
  Serial1.begin(ESP8266_BAUD);
  delay(10);

  Blynk.begin(auth, wifi, ssid, pass);
}

void loop()
{
  Blynk.run();
}[/mw_shl_code]

把代码烧录到X-board继电器主板后就制作完成啦。
