7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！

2020-04-304564

mculover66

UID: 27513

1文章

0粉丝

0获取喜欢

AI 快速预览详细

本文介绍了7x71 RGB柔性屏的开箱体验和初步测试。屏幕正面7X71颗RGB LED，背面14颗驱动IC和一颗STC8单片机。通过Arduino代码示例，成功显示自定义信息。这款屏幕适用于各种DIY电子项目和创客社区，特别是青少年科创比赛和STEM教育场景。

盼星星盼月亮，终于盼来了快递，感谢DFRobot给的这次机会，迫不及待开始拆箱玩耍~
我以为只有简单的屏幕……emmmm，我以为的只是我以为的

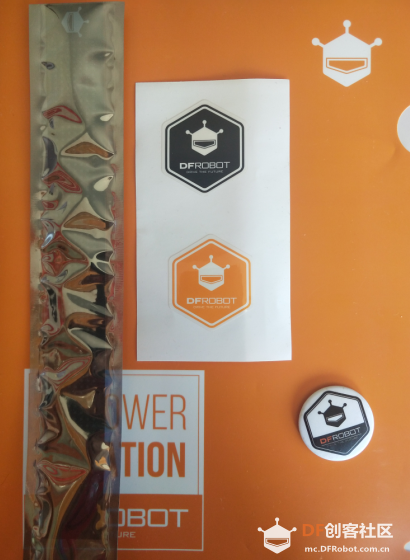

7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！图1

里面一个包装袋，屏幕装在，还有两个贴纸（已经在我的笔记本上啦），还有一个胸牌，可以用来时刻彰显我尊贵的DFRobot创客身份~

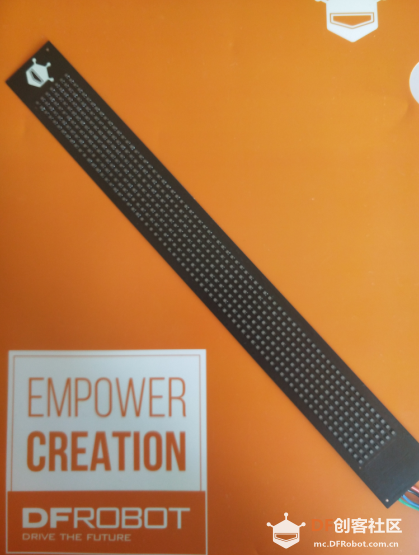

7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！图2

屏幕使用了高端的炫酷黑，一出场就显得与众不同，正面7X71颗RGBLED，多么“枯燥而又乏味“的设计，再加上DFRobbot的logo，酷！

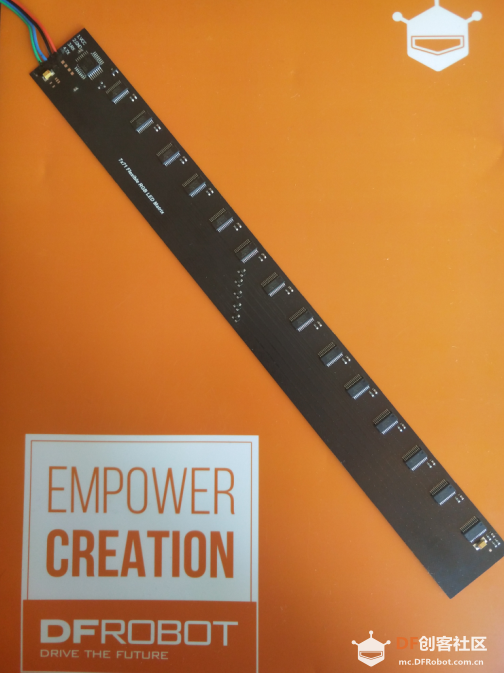

7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！图3

屏幕背面14颗驱动IC，竟然还有一颗STC8，亲切的51单片机，用来解析串口协议帧。

话不多说，对照引脚表，接线：
7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！图5

仔细检查一下VCC和GND有没有接反，别上电先把我炸飞~无误，上电！奥利给！

屏幕自带有数据显示，咱先来给他刷一个：

[mw_shl_code=cpp,false]#include <Arduino.h>
#include <HardwareSerial.h>
#include <SoftwareSerial.h>
#include "DFRobot_SerialScreen771.h"

#ifdef ARDUINO_AVR_UNO
SoftwareSerial Serial1(2, 3); //RX, TX
#endif

DFRobot_SerialScreen771 screen;

const char* M1 = "Mculover666"; //"A"

void setup() {
/*Initialize communication interface (Serial1) and debug interface (Serial)*/
Serial.begin(115200);
Serial1.begin(19200);
screen.begin(Serial1);
screen.setDbgSerial(Serial);
/*Send 8 information lists to the serial screen*/
screen.setMessageList(1, M1);
}

void loop() {

}[/mw_shl_code]

下载到Arduino之后看看效果：

7x71 RGB柔性屏评测帖（一）终于等到你，开箱啦！图6

这效果，甚是牛逼，哈哈哈，接下来就可以愉快的升级我的桌面数字时钟啦！学业繁忙，告辞！
