Arduino+obloq模块通过SIOT实现物联网功能

一、SIoT简介

SIoT是一个为中小学STEM教育定制的跨平台的开源MQTT服务器程序，S指科学（Science）、简单（Simple）的意思。SIoT重点关注物联网数据的收集和导出，是采集科学数据的最好选择之一。

二、因为arduino Uno板不具备物联网通讯功能，因此需要借助OBLOQ物联网模块,来实现Uno板通过SIoT物联网采集数据

1、 OBLOQ模块介绍

OBLOQ是一款基于ESP8266设计的串口转WIFI物联网模块，用以接收和发送物联网信息。接口简单，即插即用，适用于3.3V~5V的控制系统。OBLOQ物联网模块当没有连接wifi的时候，OBLOQ指示灯显示红色，正在连接wifi时显示蓝色，连接到wifi后，OBLOQ指示灯显示绿色。

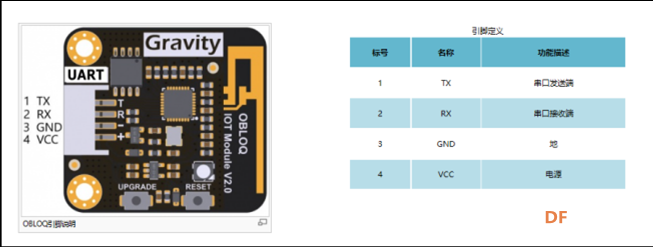

OBLOQ物联网模块引脚说明：

2、项目实现：通过siot实现光照强度的采集，将数据发送到siot服务器，并根据采集的信息自动控制13号小灯的亮灭。

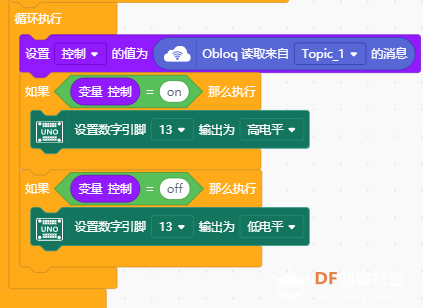

手动控制：在siot网页端通过输入on和off来控制灯。

（1）所需硬件：arduin uno板、光敏传感器、OBLOQ模块

（2）接线说明：OBLOQ模块的TX接arduino 2号端口，RX接arduino 3号端口（因为不能接arduino的0和1端口和MIND+软件的限制），光敏传感器接arduino 的A0模拟口。

（3）安装并启动本地siot服务器

下载SIoT软件（下载地址：http://mindplus.dfrobot.com.cn/siot）

根据自己电脑的系统，对应下载SIoT软件压缩包，例如Windows系统下载win64。

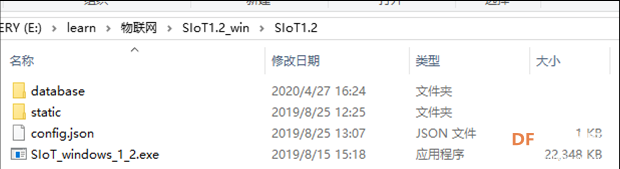

解压后，不需安装，直接点击SIOT_windows_1_2.exe文件

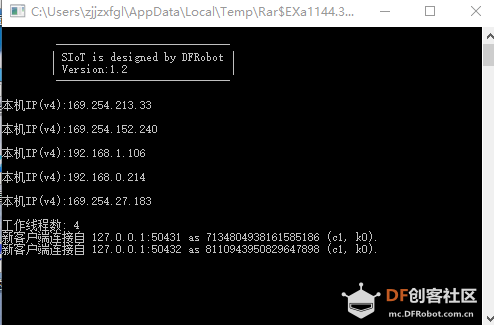

显示本地SIOT的服务器IP地址为：192.168.0.214

登录siot服务器：http://192.168.0.214:8080 账号：siot 密码：dfrobot

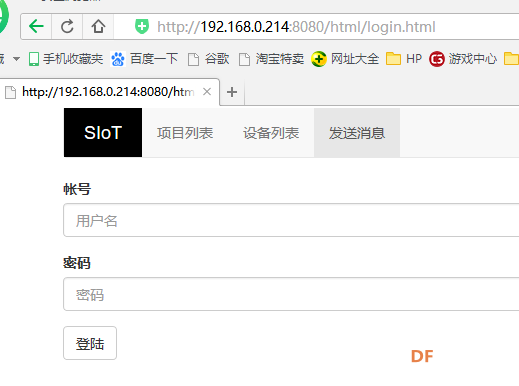

显示登录界面

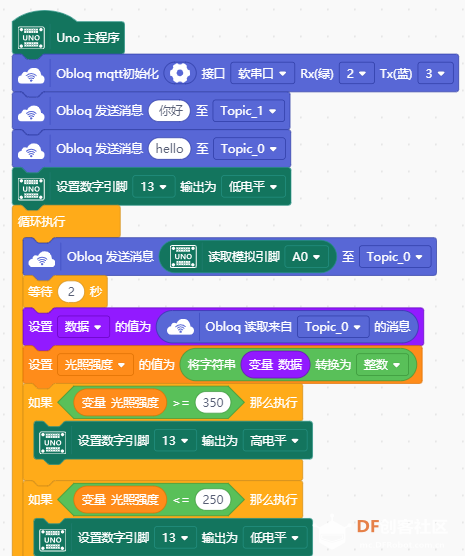

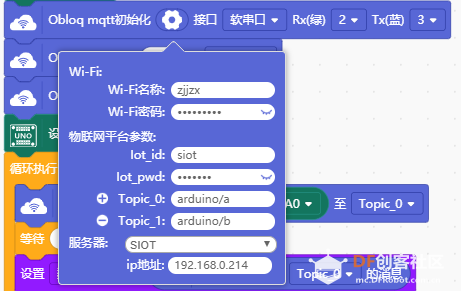

(4)在MIND+实现编程代码（选择上传模式）

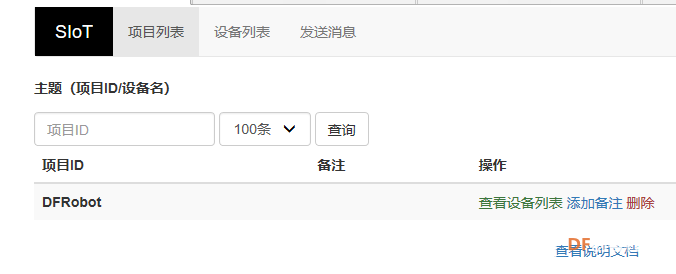

(5)siot服务器网页端采集到的数据

小结，通过obloq模块非常容易实现arduino板的物联网功能，而且也可以通过互联网远程端访问本地的siot服务器，实现远程端的数据采集和控制。
