MP3桌面收纳盒

2020-05-156400

隋小白

UID: 8987

16文章

0粉丝

20获取喜欢

AI 快速预览详细

这是一个DIY项目，教你如何制作一个带电池、可充电的MP3桌面收纳盒。附有详细的图纸和材料清单，适合零基础的新手。通过这个项目，你可以轻松地完成一个既实用又有创意的桌面收纳盒。

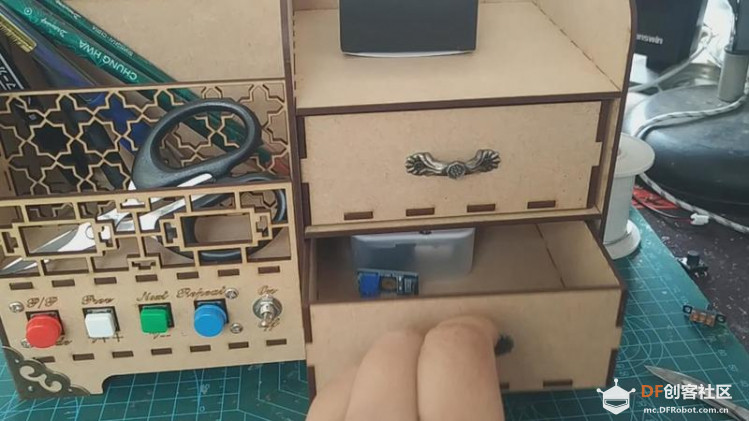

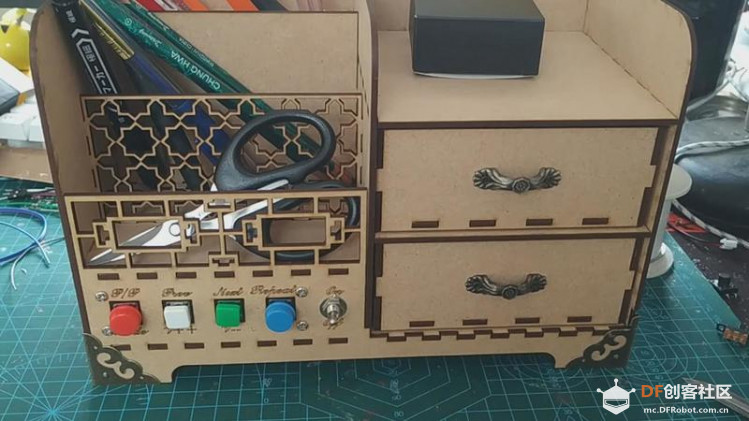

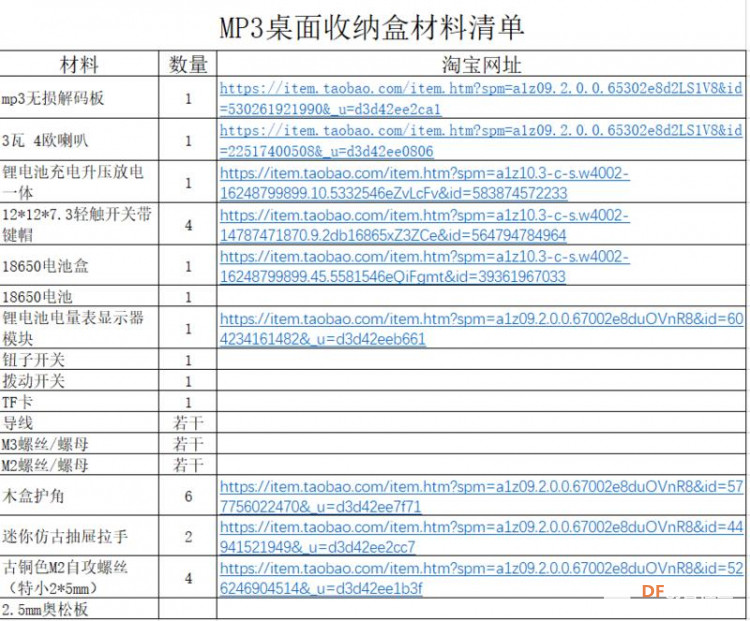

一个MP3桌面收纳盒，带电池，可充电，附图纸，简要说明，材料清单~

CC-BY-NC-SA

MP3桌面收纳盒图4

桌面收纳盒.zip

创作许可协议

艺术其他平台

评论(2)

rzyzzxw

艺术+实用，果然小白老师有颗文青的心啊。

rzyzzxw

小白老师附件中的说明文档：
MP3 桌面收纳盒简要制作说明
隋小白

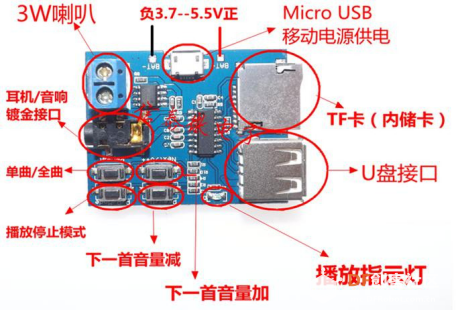

1.MP3 解码板的处理

用热风枪将Micro USB 吹下来，或者另想办法给它搞下来，方便在组装时卡在下图位置。

通过导线在 MP3 解码板的 4 个轻触开关两侧焊点引出，分别接在 4 个轻触开关的相应两脚，将 4Ω3W 的喇叭，接在板子的相应接线端子处。
2.锂电池充电升压放电一体模块的处理

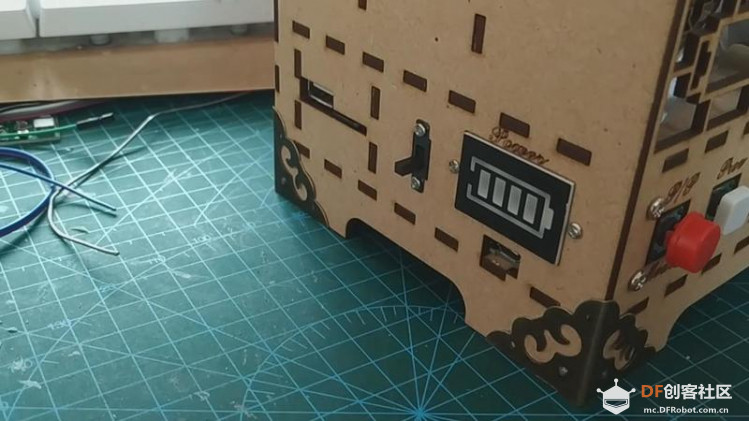

先将板子通过USB 连接，用万用表测 VOUT+和VOUT-的电压，通过，十字螺丝刀调整VOUT-旁边的电位器，将输出电压调整到 5V 左右，BAT+连接钮子开关接 18650 电池的正极，同时连接拨动开关接电量表模块的+，BAT-接 18650 电池的负极，同时接电量表模块的-。

3.图纸中的几个组件的说明
