这款智能手机充电器利用Micro:bit和蓝牙技术,通过手机APP控制充电过程。当电量达到80%时自动断电,有效延长电池寿命。项目包括硬件清单、电路图和编程步骤,适合STEM教育场景,帮助孩子了解电池保护原理并养成良好充电习惯。


【设计背景】
    智能手机,我们最常用的数码产品之一,强大的性能与丰富的功能,为我们的生活、娱乐、工作都带来了很多便利,所以我们在各种场景下都能看到很多人低着头玩手机。但这一切的一切都是建立在智能手机还有电的情况下,当智能手机没有电的时候,我们就自然而然就要给它充电。
    第一点,手机都采用的是锂离子电池,它没有记忆效应。其特性也决定了过度充电或放电,都是对电池有一定损伤的。

    第二点,电池电量比例保持在65%-75%之间。“智能手机锂电池的电量比例保持在65%到75%之间,电池的使用寿命最长。”这是属于中国移动给出的方案,我个人经验其实只要大家把电量维持在20%-80%之间就可以了,这是根据苹果iPhone手机提供了电池提醒,当电量只剩下20%的时候,会有一个提醒,当充到80%的时候也会有一个提醒,具体怎么选择看自己的喜好与实际情况。

    第三点,不要充到100%电量。“研究显示,电池和人一样不想受到大压力,不要总期望它充得太满。”会有这种建议也是根据了锂离子电池的特性来决定的,长期满电会使过于电池内活跃,化学反应很快,容易导致电池胀气,也容易造成电池损伤。

    第四点,不要充一夜的电。“智能手机使用的锂离子电池充满后就会自动断电,不会继续过量充电。”但充满电后不拔电源会让电池一直保持满电状态,会加快电池损耗。

    尽管媒体不停地在倡导手机不要长时间充电,但睡前充电,睡醒用的小伙伴还是大多数。这样的做法虽然方便,但也真的是不安全。如果能够有一款自动断电的产品,那还真的是特别安全。
【设计思路】
    利用手机APP通过蓝牙与micro:bit连接,向Micro:bit发送是否充电信息,并通过电磁继器进行开关电源控制。

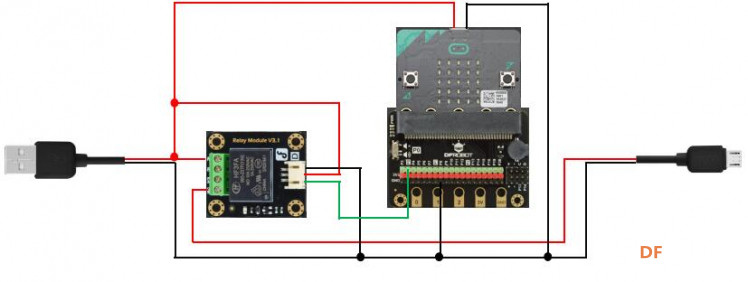

【连接电路图】
【创意改变生活】智能手机充电器图1

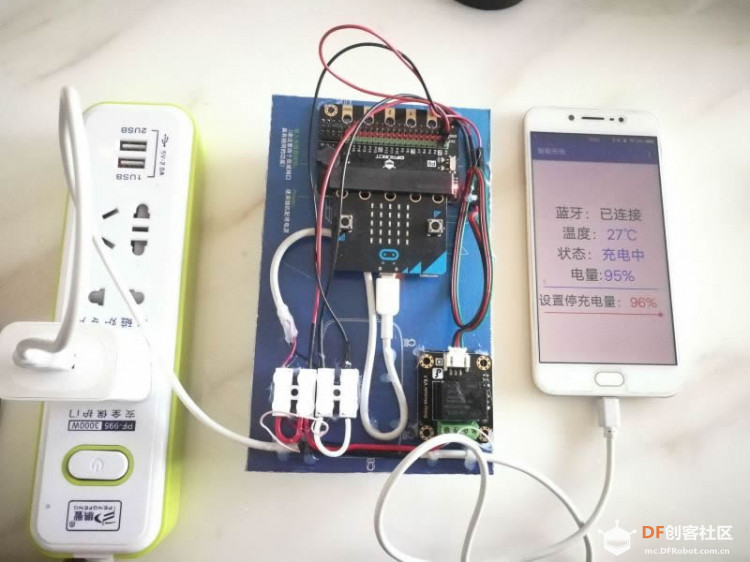

【实物图】
【创意改变生活】智能手机充电器图5



【APP inventor2编程】

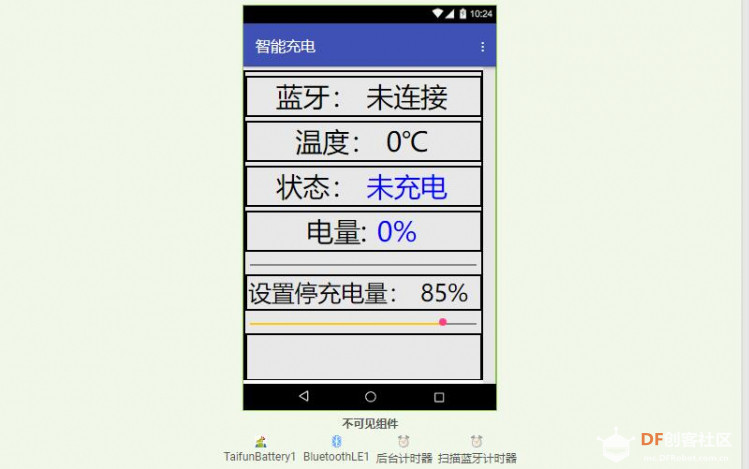

1、界面设计

【创意改变生活】智能手机充电器图2

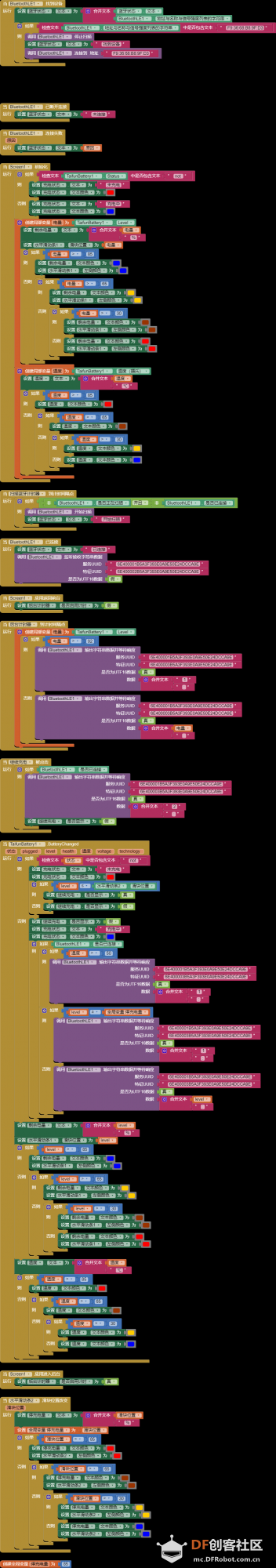

2、逻辑设计

【创意改变生活】智能手机充电器图4

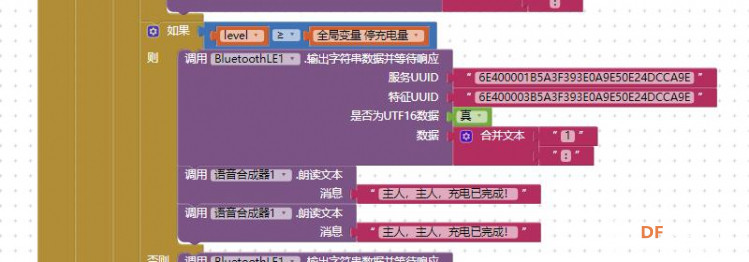

3、程序改进
充电完成时,增加语音提醒

【创意改变生活】智能手机充电器图3


【Makecode编程】
【创意改变生活】智能手机充电器图6

【演示视频】
1分54秒充电完成


【改进方案1】
增加充电宝作为备用电源,电源正极接继电器“常关”,通过Microbit控制继电器断开电路,当正常电路供电出现断电时(如停电等),充电宝开始供电。
【创意改变生活】智能手机充电器图8


【改进方案2】
利用充电宝给系统供电,保证Microbit正常工作。
【创意改变生活】智能手机充电器图7
