测试产品

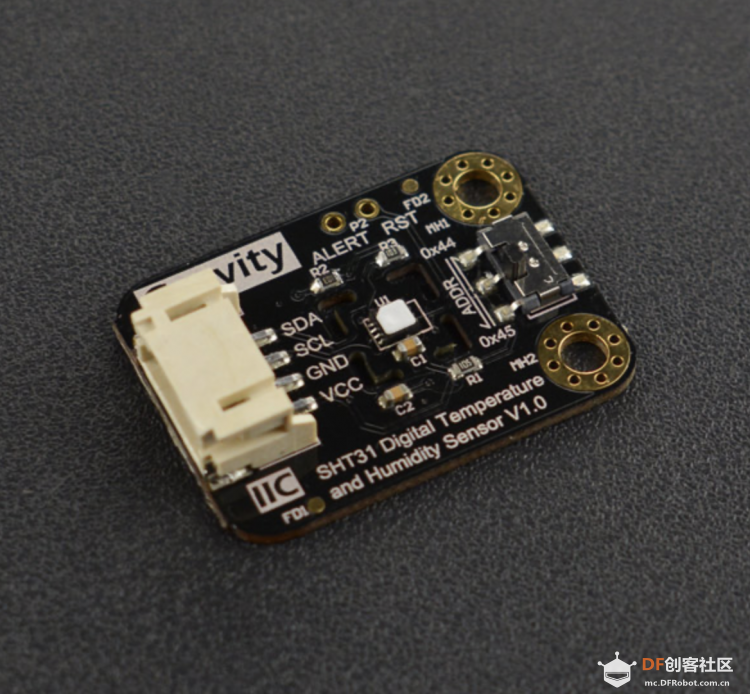

简介：SHT3X系列传感器集成温湿度传感芯片，在测量的稳定性上比其他类型的传感器提升不少，此款芯片有一层IP67级防护膜，不过由于没有留意文档说明，我将防护膜撕掉了，但基本不影响使用。

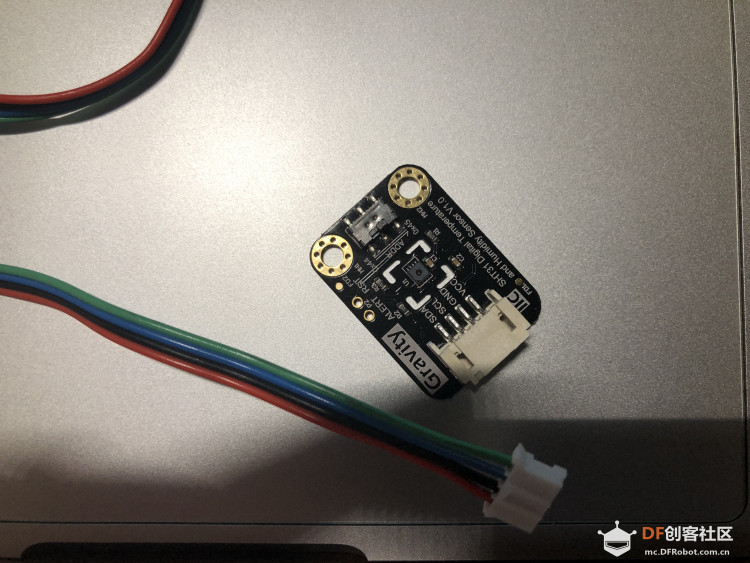

打开包装即看到传感器本体与连接线，当然DF又送了不少勋章，希望以后能收到一个电子版的勋章。
SHT31温湿度传感器开箱(1)与SHT30对比测试图2

根据官方文档说明，得知板子上有一个中断引脚可以发出警报通知上位机，通过状态码可获知当前温湿度高低变化，日后可做一些报警应用。IIC地址通过开关切换，默认0x45。先用官方示例进行测试，不得不说官方封装的库很全面，有单次测量，周期测量和报警，涵盖了传感器的所有用法。
SHT31温湿度传感器开箱(1)与SHT30对比测试图5

由于SHT31和SHT30在典型温湿度范围内具有相同的测量误差，因此我将同时用SHT30和SHT31进行对比。下期我将把传感器接入HomeKit网络，实现Siri获取温湿度信息，如果时间充裕我将追加对空调的自动开启关闭。
测试：

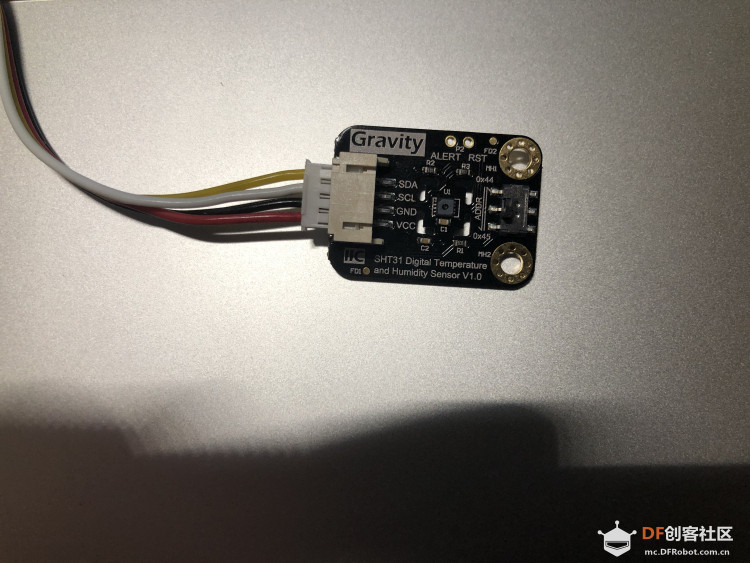

由于我目前用的开发板都是一体化主机，接口为GROVE，Gravity接口杜邦线无法轻松接入，研究了一下发现将GROVE线反过来就能插入排针，简单改一下线序就能正常使用。
SHT31温湿度传感器开箱(1)与SHT30对比测试图3

单次测量官方示例代码

[mw_shl_code=c,false]#include <DFRobot_SHT3x.h>
DFRobot_SHT3x sht3x;

void setup() {

  Serial.begin(9600);

  while (sht3x.begin() != 0) {

Serial.println("Failed to Initialize the chip, please confirm the wire connection");

delay(1000);

  }

  Serial.print("Chip serial number");

  Serial.println(sht3x.readSerialNumber());

  if(!sht3x.softReset()){

   Serial.println("Failed to Initialize the chip....");

}
  Serial.println("------------------Read adta in single measurement mode-----------------------");

}

void loop() {

  Serial.print("Ambient Temperature(°C/F):");

  Serial.print(sht3x.getTemperatureC());

  Serial.print(" C/");

  Serial.print(sht3x.getTemperatureF());

  Serial.print(" F ");

  Serial.print("Relative Humidity(%RH):");

  Serial.print(sht3x.getHumidityRH());

  Serial.println(" %RH");

  delay(1000);

}[/mw_shl_code]

SHT31温湿度传感器开箱(1)与SHT30对比测试图4

与M5的SHT30进行对比，吹风机加热，查看数据，在湿度方面感觉差异很大
