六一好礼网红泡泡机
2020-06-011.4万
精华项目
AI 快速预览详细
本文介绍了如何DIY一个网红泡泡机，适合家长和孩子一起完成。项目名称为“六一好礼”，主要硬件包括直流电机、小水泵、废旧物品如药瓶和水管。最终效果是能够吹出大量泡泡，难度适中。文中提供了详细的图纸设计、器材清单和组装步骤，适合亲子共学。

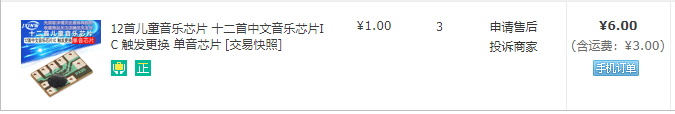

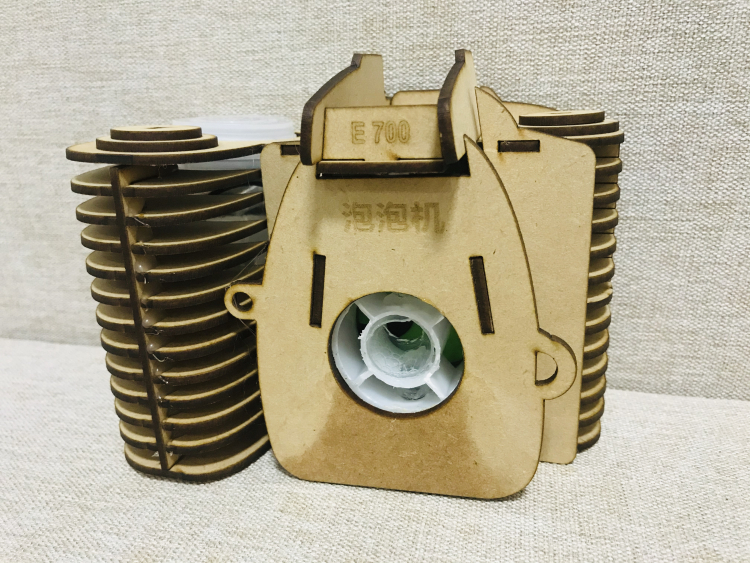

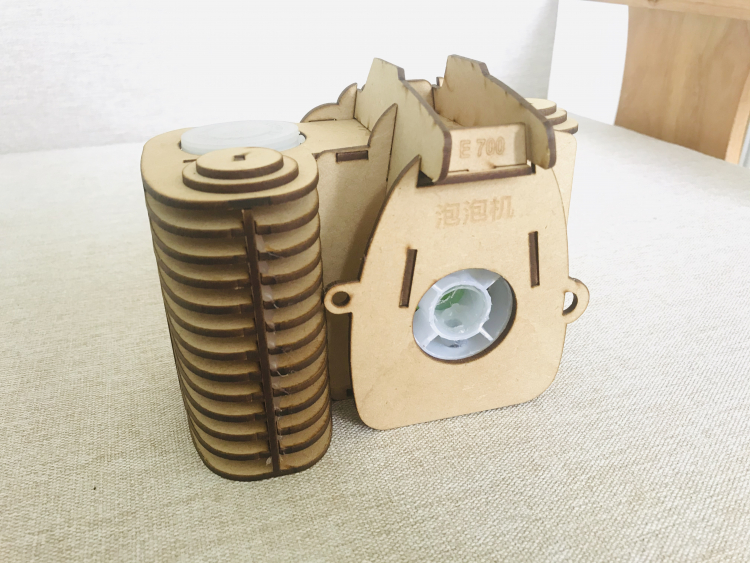

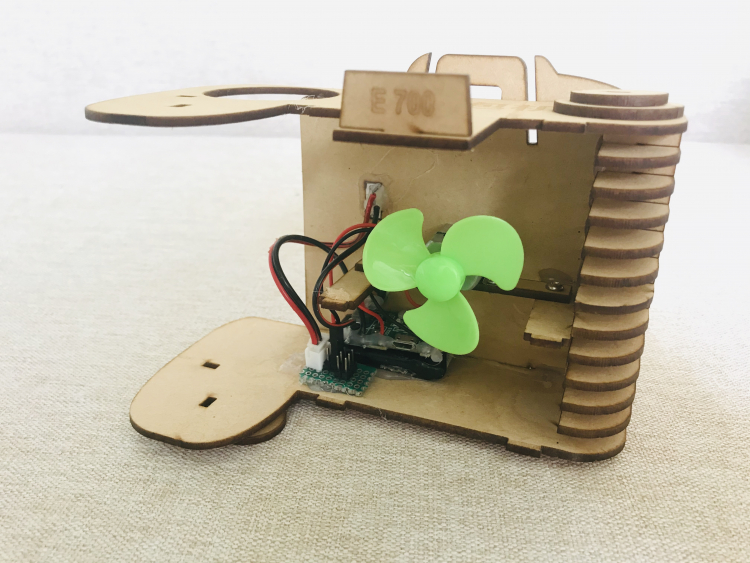

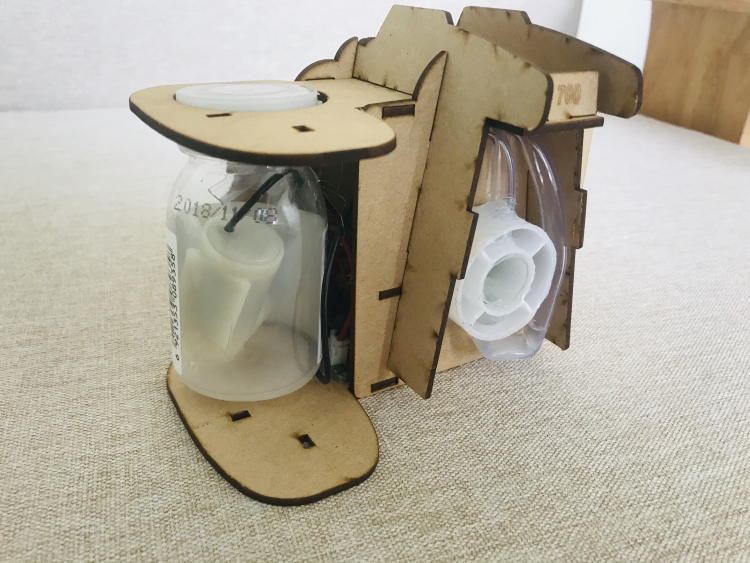

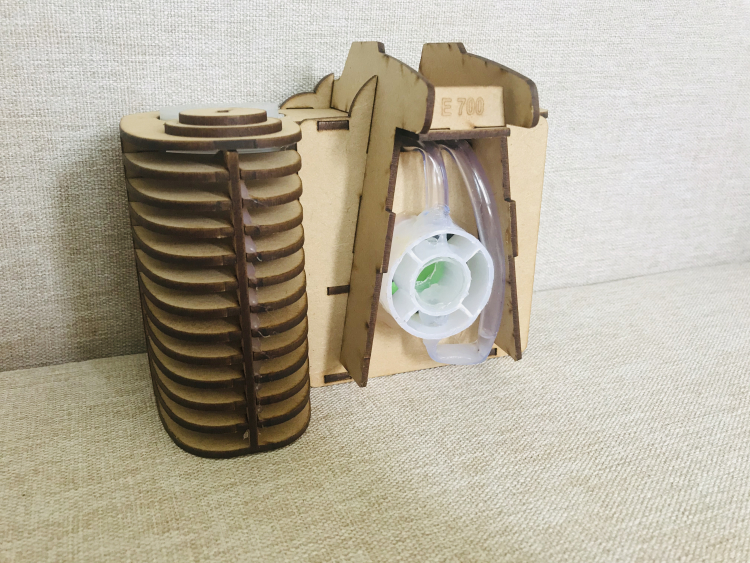

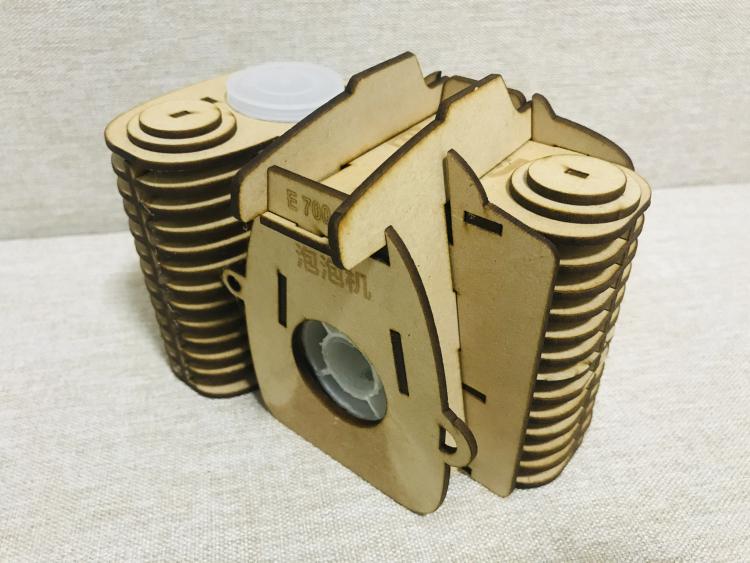

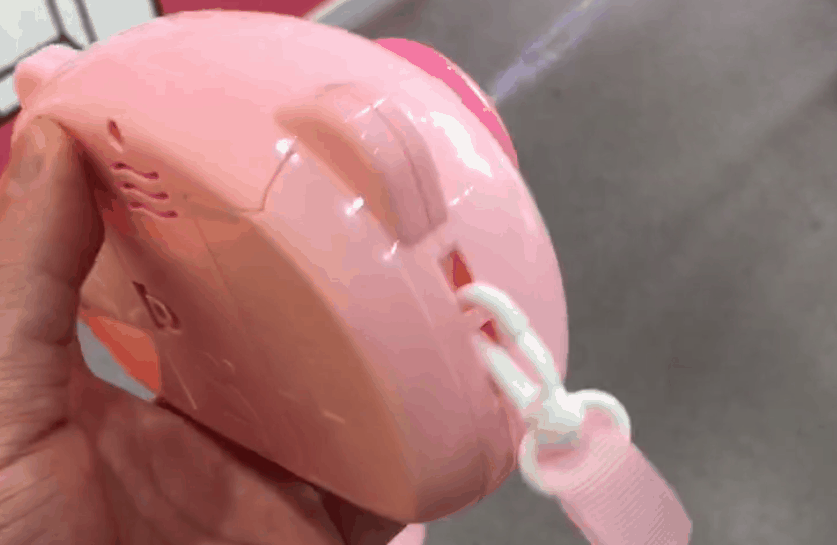

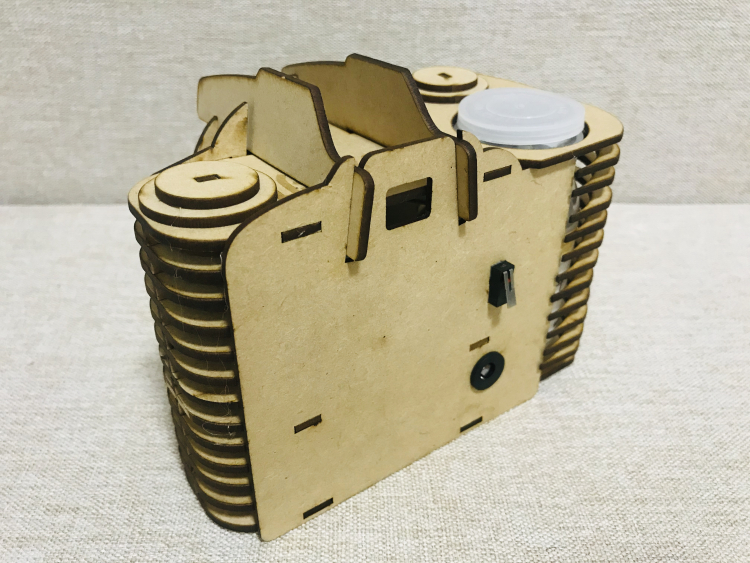

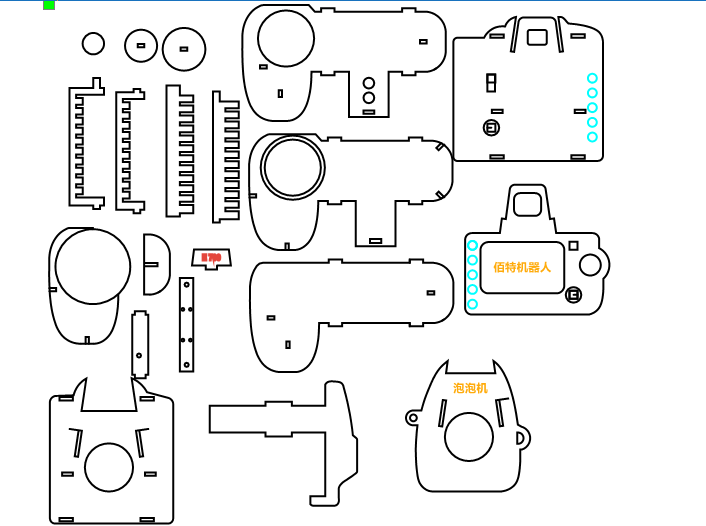

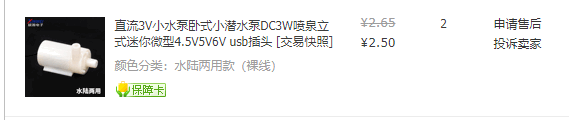

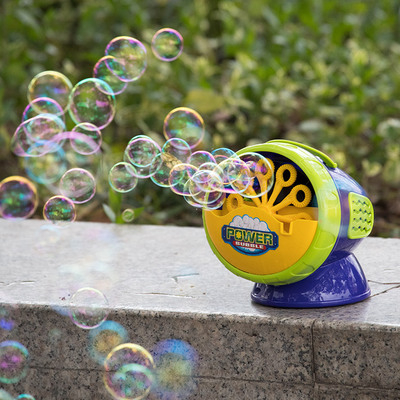

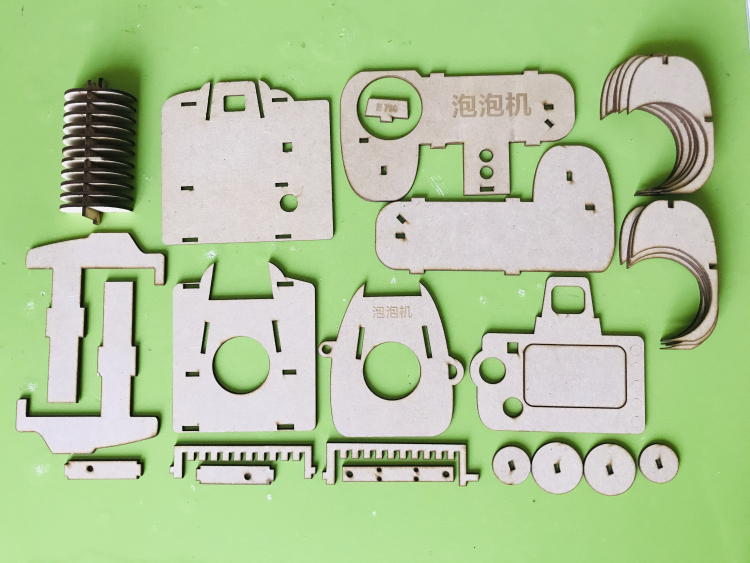

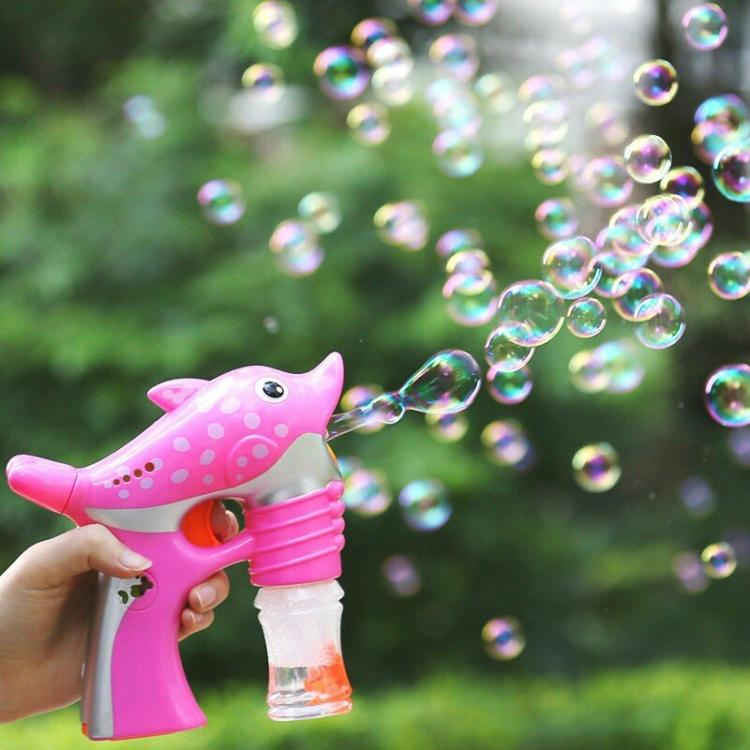

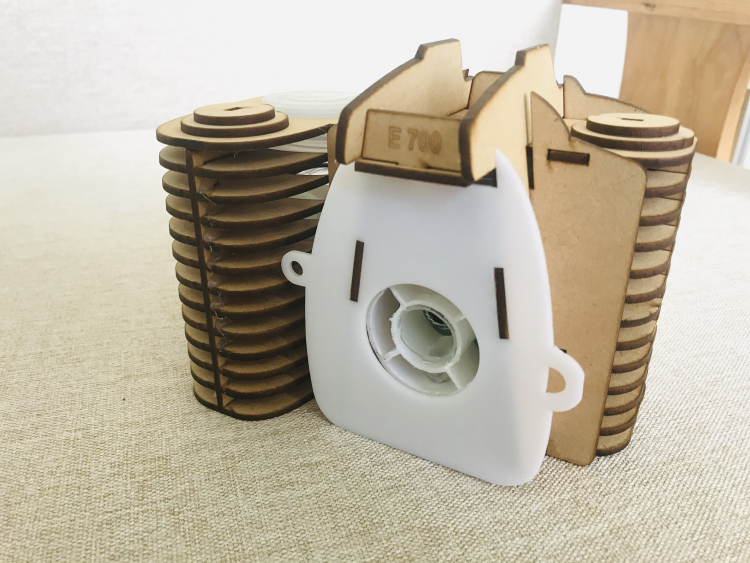

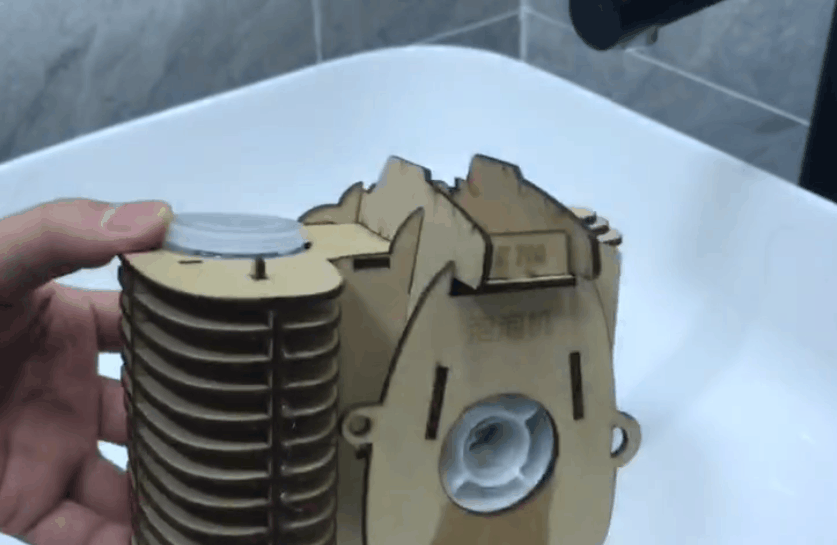

 #项目灵感# 某一天看到同事带来的网红泡泡机，很是好玩，如果能动手DIY一个应该更有趣，六一儿童节到来，正好献上这个好礼  #方案确定# 通过网络搜索泡泡机的原理，大体上有两类 一类为旋转型的如下图所示，有两个执行电机，一个转速快一些负责吹风，一个转速慢一些负责旋转将泡沫带起  一类为水泵抽水型的，同样是两个执行机构，一个直流电机转速快一些负责吹风，一个直流小水泵负责抽取泡沫水，需要设计水流回路  通过比较上述两种方案，最后决定选择小水泵抽水的方案 当然方案肯定不止两种，如果加上可编程的硬件，比如Arduino，那么可玩的方案会更多，本着简单低成本的原则，本次作品方案并没有打算利用可编程的硬件去设计 方案确定后，开始展开设计 #图纸设计#利用cad设计图纸，图纸实在网络下载相机图纸后修改的，设计好的图纸和实物图如下  设计图纸时需要注意，预留直流电机，储水灌以及电子元件的安装位置  从设计图中可以看出，本次作品使用了激光切割的木板进行加工，在木质结构与电子零件组合方式上考虑到美观性，没有采用五金件固定，而是采用多层木板堆叠后的方式，优点是美观，缺点是安装比较麻烦 #器材清单#2.5mm奥松板 限位开关×1 直流电机×1 直流小水泵×1 锂电池×1 DC充电口×1 小药瓶×1 连接线若干 小风扇×1 旧水管一截 焊锡丝线卷筒  器材清单中，水管、药瓶、线卷筒都是找的废旧物品再利用的，直流电机和小风扇原先已经买过一些了，直接拿来使用，当然你也可以从拆除旧玩具中的小电机  药瓶用来存放泡沫水  线卷筒放在小风扇前面，用手枪钻开一个进水孔，一个出水孔，泡沫水经过时利用风扇的风力将泡泡吹出  本次采购的器材有直流小水泵和音乐芯片  在设计初步方案时，泡泡机不单有可以吹泡泡的功能还设计可以发生的电路，为了让成本压缩到很低，寻找了一种通电就可以发生的芯片，并没有打算使用可编程硬件驱动发生元件的方案，但在使用过程中，遇到了问题，发音芯片单独使用时可以正常工作，当与水泵以及直流电机共同工作时就会停止工作，猜测应该是电流之间相互干扰的原因，由于时间原因，暂时放弃发声部分的电路，等有空余的时间再去尝试，当然也欢迎有兴趣或者有过此种电路设计经验的伙伴不吝赐教   #电路设计# 本次泡泡机的电路设计部分比较简单，接线图如下  在电路图中其实可以看到主要有两路输出，一路到吹风的直流电机，一路到抽水的小水泵 焊接时注意区分正负极 #组装#直流风扇电机安装在泡泡机的中间部位  开关和充电接口安装如下图所示，为了偷懒没有加一个电源开关，其实应该加一个开关的，或者将限位开关换成轻触开关，这样会避免误碰到限位开关  泡沫水瓶，水管和线卷筒的安装如下图，提前将小水泵放入小药瓶中，在木质的顶板上预留药瓶大小的圆孔，方便加水  进水管和出水管的安装如下图，可以利用热熔胶密封防止漏水   为了避免水流将木板浸湿，前面的挡板可以换成亚克力材质，当然所有的结构都可以换成亚克力材质，如果是透明的亚克力应该会更加漂亮，手上没有透明的亚克力暂且用木板代替  整体效果  可以看到水流下来浸湿木板的痕迹  #演示视频# #总结# 本次作品旺仔爸爸总结有以下几点可以改进的地方 1、电路部分，开关可以更换 2、改进电路，增加发声电路 3、改进抽水速度，控制水流量，让每次的泡泡更加均匀 本次泡泡机的设计完全是一时兴起之作，有值得称赞的地方，也有待改进的方面，更多的是为广大爱好者提供一种思路，旺仔爸爸比较喜欢旧物改造，有兴趣的伙伴一起造起来 造物让生活更美好，如果有关于造物的想法思路欢迎和旺仔爸爸一起交流哦 关注旺仔爸爸造物社回复“泡泡机”关键字，可以获取图纸文件，欢迎一起迭代修改 联系请加旺仔爸爸18752544995 |
