这节课要用到新的传感器：超声波传感器

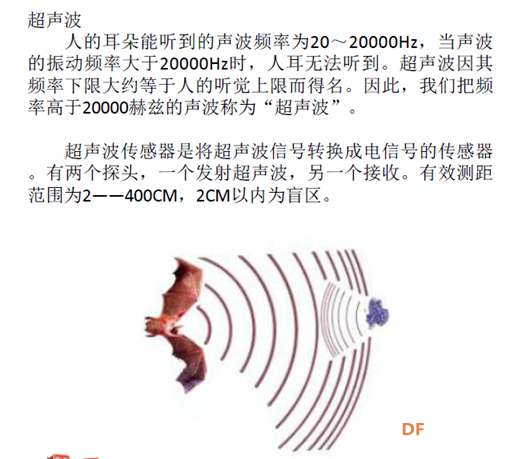

超声波传感器工作原理：

学习树莓派第11课——超声波传感器测距图1

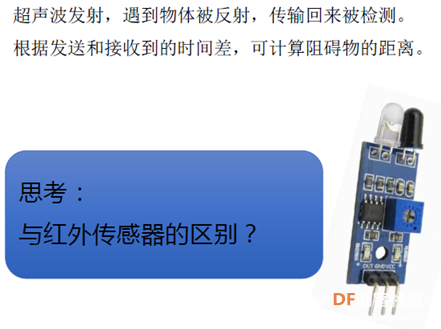

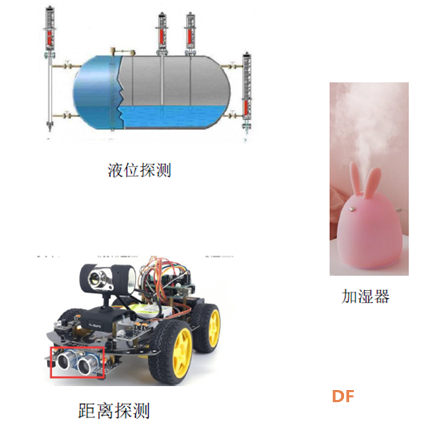

应用范围：

学习树莓派第11课——超声波传感器测距图2

学习树莓派第11课——超声波传感器测距图3

学习树莓派第11课——超声波传感器测距图4

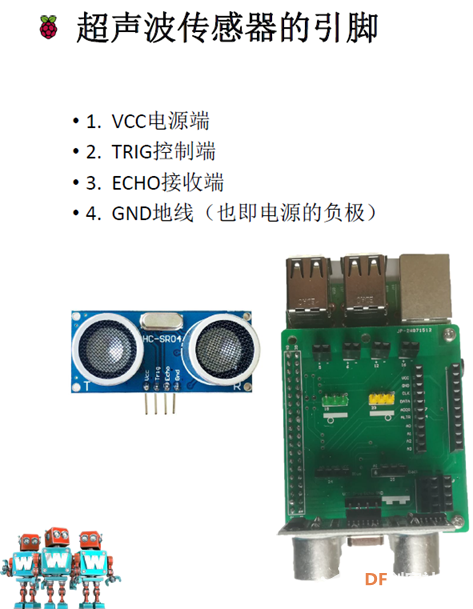

安装超声波传感器：

将引脚插入20、21端口，依次对应VCC、TRIG、ECHO、GND

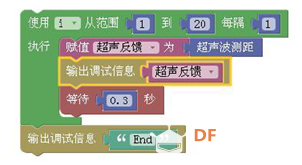

任务1：输出超声波调试信息：

代码如下：

学习树莓派第11课——超声波传感器测距图5

点开箭头查看日志输出：

学习树莓派第11课——超声波传感器测距图6

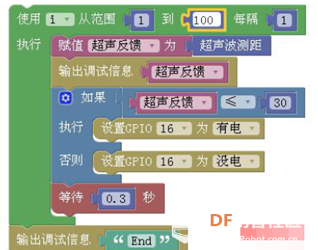

任务2：超声波感应控制刹车灯

距离近灯亮，距离远灯灭

学习树莓派第11课——超声波传感器测距图7

代码如下：

学习树莓派第11课——超声波传感器测距图8

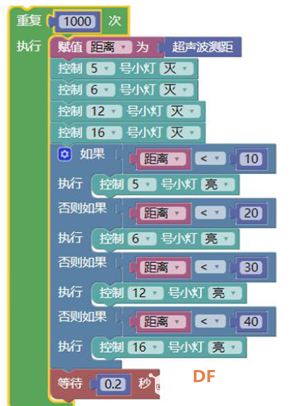

任务3：通过多个灯来显示不同距离

代码如下：

学习树莓派第11课——超声波传感器测距图9

思考：怎样用一个灯的亮度来表示不同距离呢？

使用：

学习树莓派第11课——超声波传感器测距图10

代码如下：

学习树莓派第11课——超声波传感器测距图11

拓展任务：

学习树莓派第11课——超声波传感器测距图12

代码通过上述任务改编即可，把灯换成电动小风扇。
