盘点：这些年玩过的掌控扩展板
2020-06-1111.7万
AI 快速预览详细
micro:bit掌控I/O扩展板是一款兼容micro:bit和掌控板的多功能扩展板，引出10路数字/模拟3Pin口，两路IIC口及一路UART口。板载两路电机驱动，高品质蜂鸣器，支持多种供电方式。这款扩展板不仅兼容乐高尺寸孔位，还可以通过USB线或电池盒供电，非常适合STEM教育和编程启蒙。

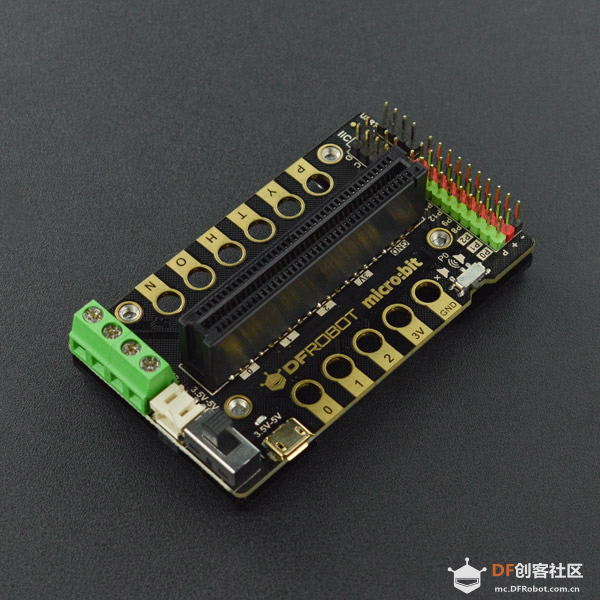

  【001】micro:bit掌控I/O扩展板 micro:bit掌控双兼容，文体两开花  本扩展板能完全兼容micro:bit和掌控板和两种主板。正面插入掌控，反面插入micro:bit。引出10路数字/模拟3Pin口，两路IIC口以及一路UART口；板载两路电机驱动，且不占用额外引脚；板载PH2.0及microUSB两种供电口，既可以通过usb线也可以通过电池盒或者锂电池供电，供电电压3.5-5V，板载开关，可以开关外接供电电源；板载一个高品质蜂鸣器，且带有开关控制，可以随时关闭蜂鸣器；引出了9个鳄鱼夹接口；分别兼容掌控的触控金手指和micro:bit金手指。扩展板兼容乐高尺寸孔位，可以与乐高进行拼插结合。
技术规格 1、外接3节5号干电池（3.5V~5V）或3.7V锂电池， PH2.0接口 2、USB接口外接供电（3.5V~5V）、MicroUSB接口 3、掌控板电源供电（注：由于掌控板IO口驱动能力有限，使用掌控板供电，无法驱动大功率外设，如需使用电机等设备，请使用外接电池或者外接USB口供电） 4、IO口：P0 P1 P2 P8 P9 P12 P13 P14 P15 P16 5、I2C接口 ×2 6、串口 ×1 （P13 P14） 7、引脚金手指 ：0 1 2 3V GND 8、触摸金手指×6：P Y T H O N （掌控独有） 9、microbit蜂鸣器×1 P0口 （microbit用） 10、蜂鸣器开关×1 11、电机驱动×2 12、金手指孔径：4.8mm兼容乐高 13、金手指孔距：8mm兼容乐高 14、底部黑色亚克力保护 |
[/backcolor][/font][/backcolor][/font][/backcolor][/p][p=21, null, left]
[/p][p=21, null, left][backcolor=rgb(255, 255, 255)][font="]这是一个功能简洁的microbit的IO口扩展板。产品以Gravity标准接口引出了micro:bit的所有的IO口。并额外单独引出了I2C接口和串口。由于蜂鸣器和金手指使用频率较高，故同时也板载了蜂鸣器和金手指。[/font][/backcolor][/p][p=21, null, left][backcolor=rgb(255, 255, 255)][font="]背面，我们用丝印详细的标注了各个接口的功能，方便用户使用的时候查询。[/font][/backcolor][/p][p=21, null, left][backcolor=rgb(255, 255, 255)][font="][color=rgb(225, 104, 17)]
特性[list]
[*]Gravity 3-Pin接口，色彩区分，即插即用，支持DFRobot Gravity系列上百款电子模块。
[*]用3P排针方式引出了microbit的所有引脚，共计19个引脚。并单独引出了2路I2C接口和一路串口。更加方便实用。
[*]板载蜂鸣器及蜂鸣器开关。
[*]板载金手指接口。
[*]背部丝印详细清晰的标注了每个管脚的功能。查询方便。
[*]沉金工艺，整体品质出色。
[/list]
技术规格[list]
[*]工作电压：3.3V供电
[*]尺寸：59mm*39mm
[*]接口数量：IO接口×19
[/list][font=Microsoft YaHei, Verdana, Arial]
