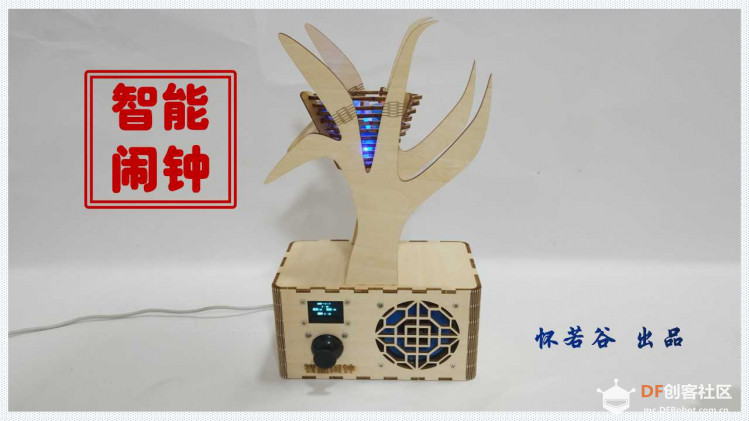

新版闹钟，小鸟叫你起床啦
2020-06-131.2万
精华项目
AI 快速预览详细
新版智能闹钟项目使用好搭Nano主控板，通过两个按钮设置时间和播放鸟鸣声。当设定时间到达时，小鸟会出窝并响起旋律。闹钟还具备显示温度湿度、智能夜灯等功能。该项目适合8岁以上的孩子进行编程启蒙，通过动手实践学习编程基础。

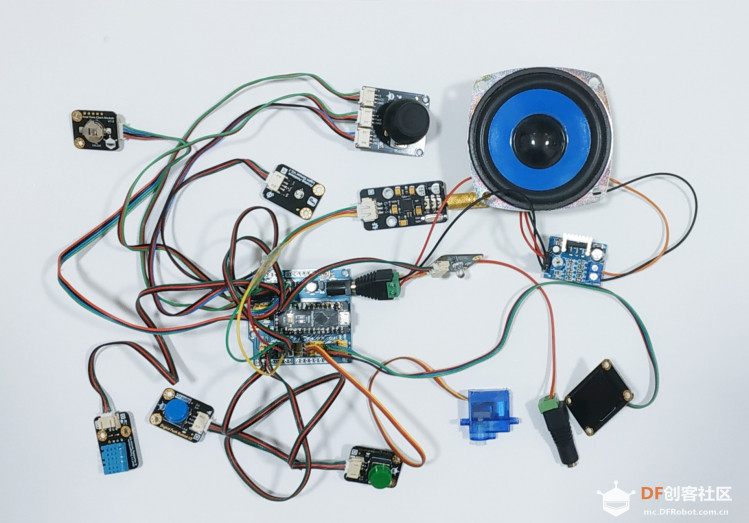

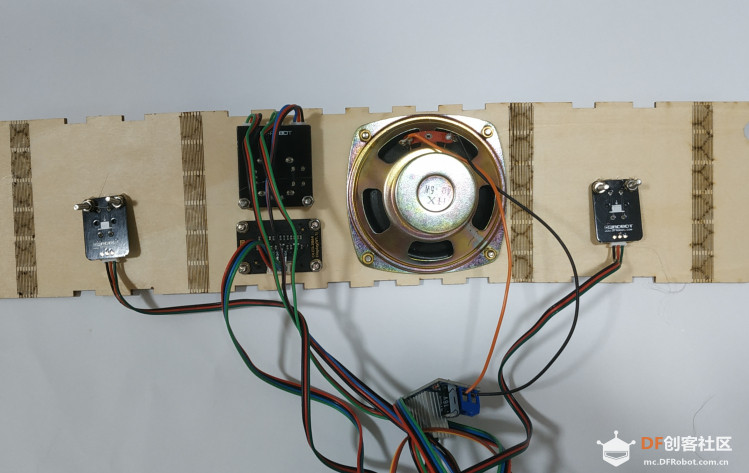

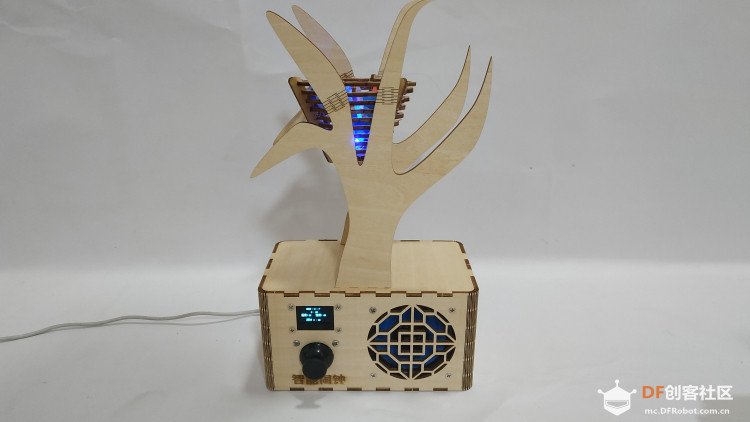

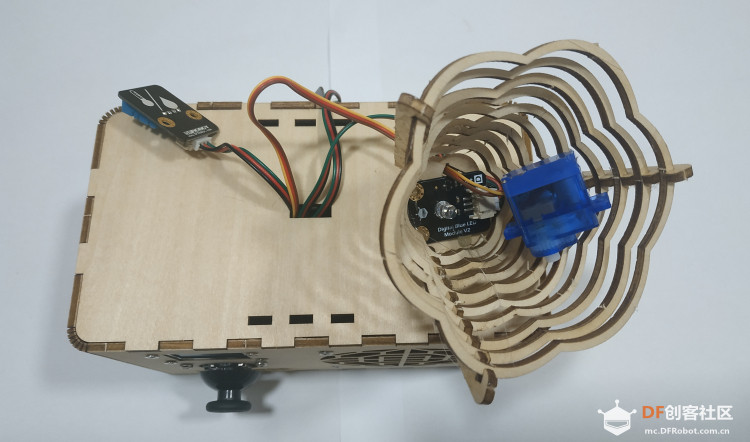

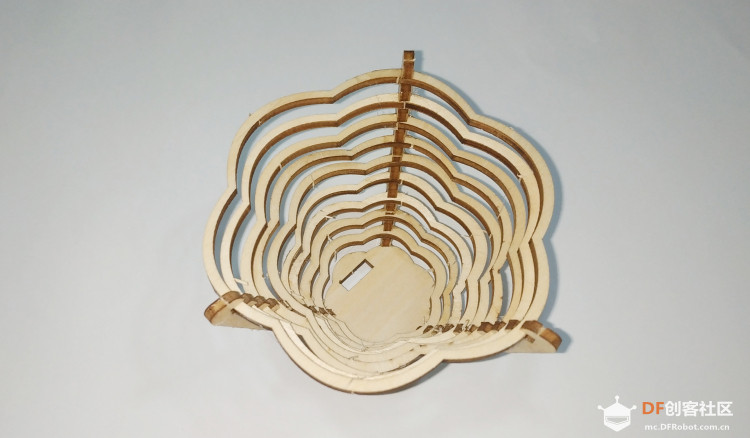

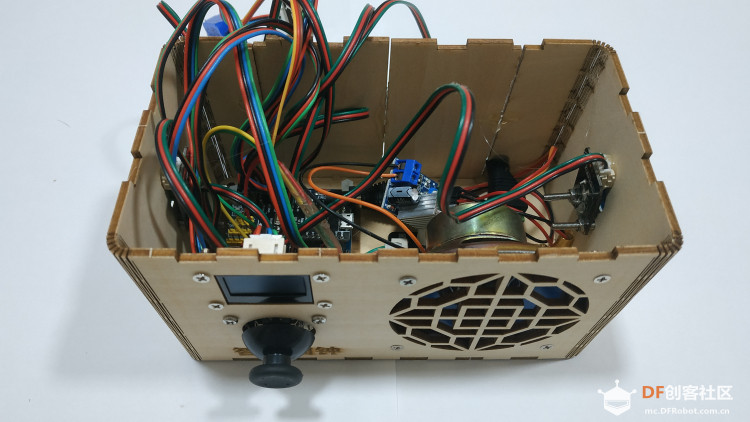

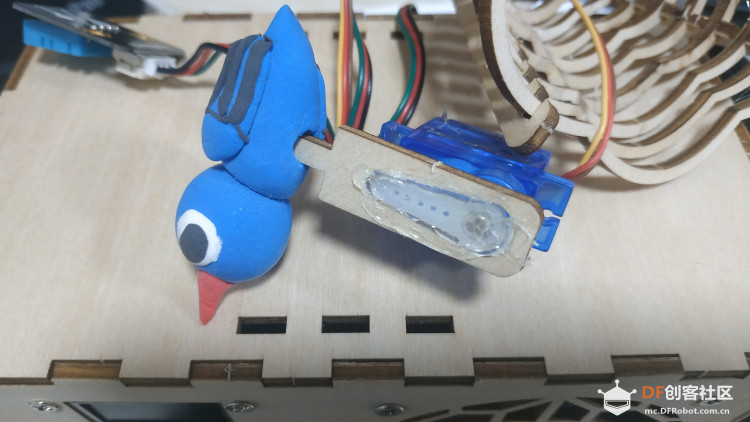

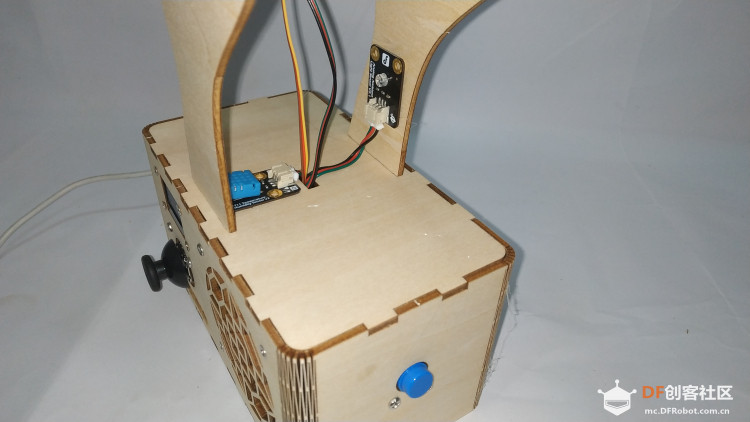

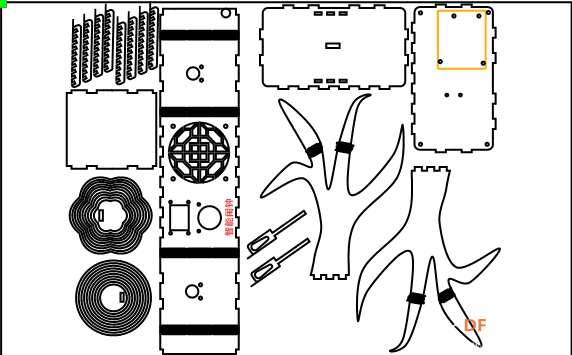

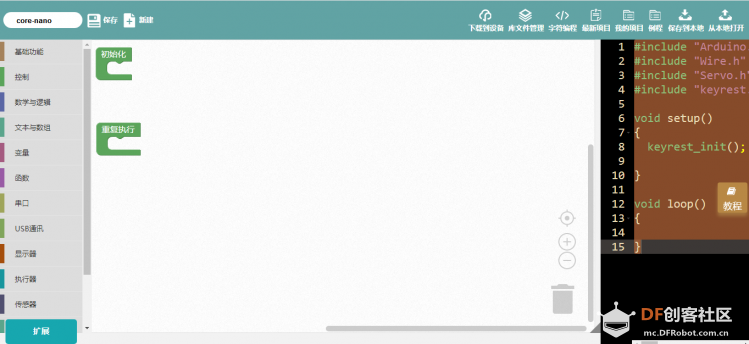

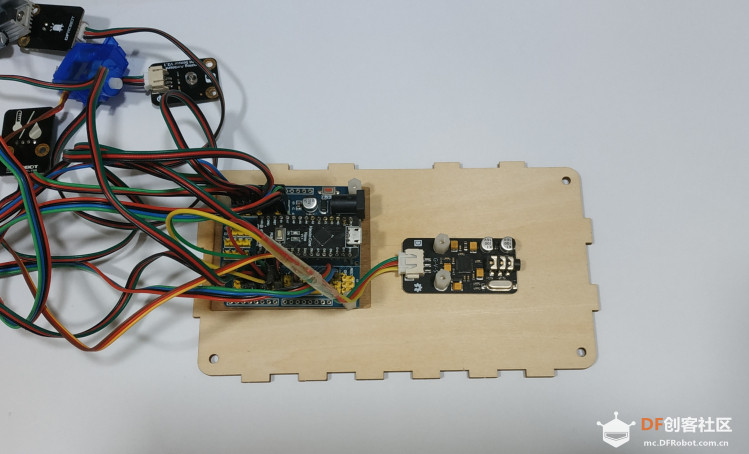

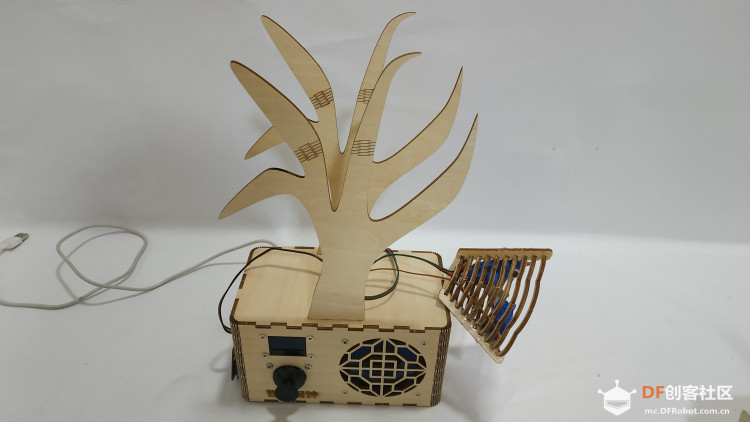

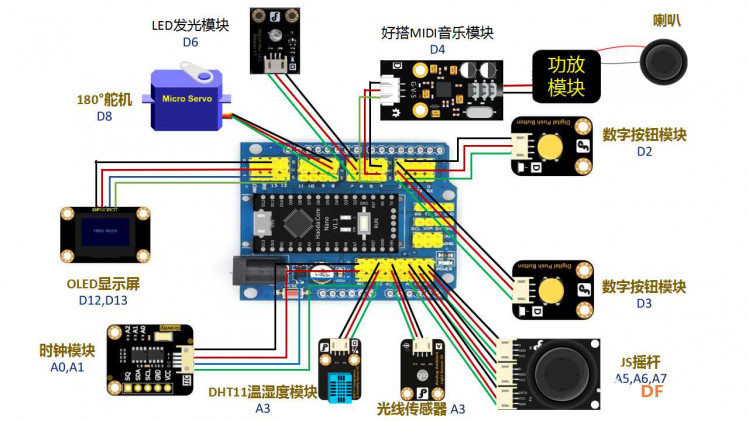

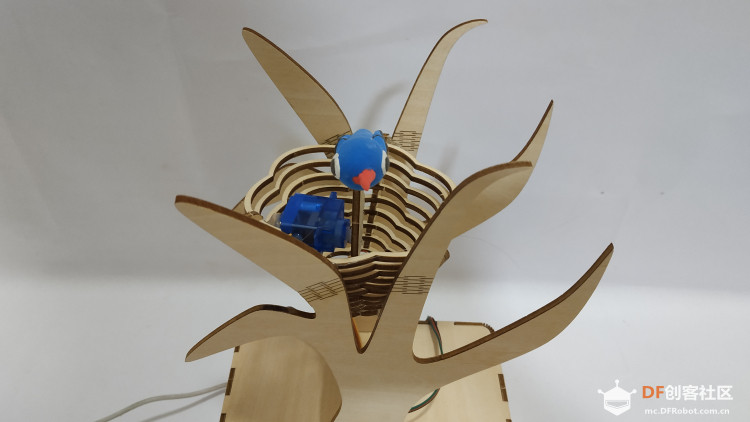

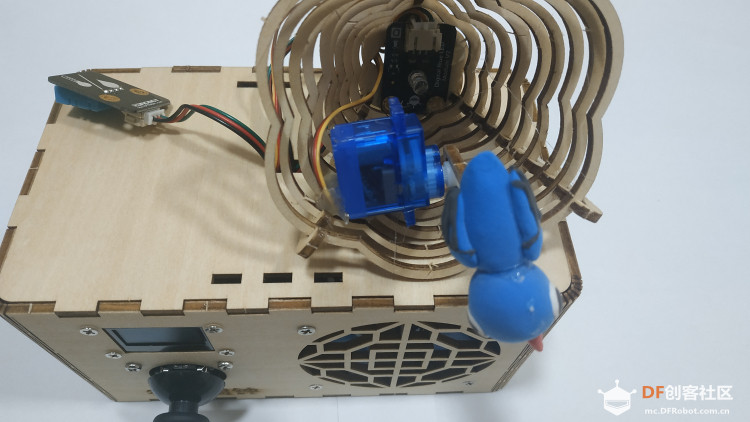

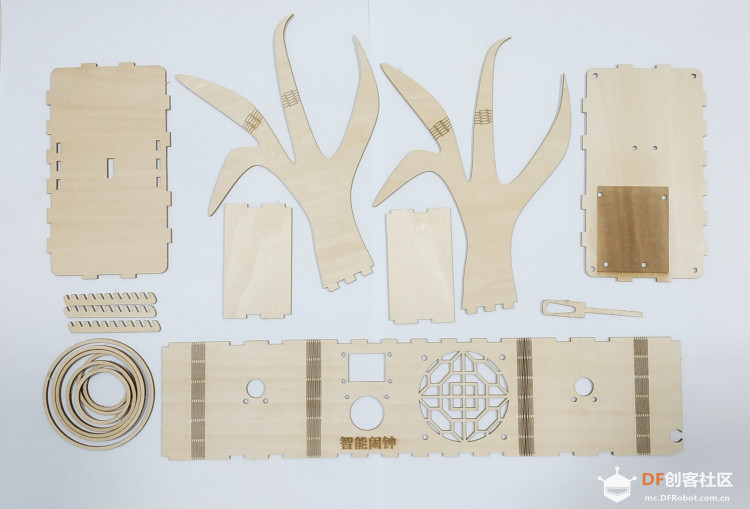

 大家好，新版智能闹钟来了！ 这次主控板使用的是好搭nano，发声单元采用了好搭Midi搭配功放模块、5W喇叭。在漫长的寒假中，练习了锡焊技术，技术有了一定的长进，所以敢于接触一些电子散件。这让一些创意实现变得更加容易。 ●功能描述● 显示时间和定时响铃是闹钟的基本功能。 通过两个按钮设置闹钟时间，左边的按钮设置时，每按一次增加1小时，右边的按钮设置分，每按一次增加5分钟。 当到了设定的闹钟时间时，一只小鸟会出窝中出来，并且响起有旋律的鸟鸣声。闹铃在1分钟后会自动关闭，也可以通过摇杆控制。铃声停止后，小鸟也会重新回到鸟窝中。 闹钟还可以播放mini音乐，显示环境温度和湿度；它还是一个智能小夜灯，能够根据环境光线来控制灯的亮度。 ● 视频演示● ● 制作过程● 01 材料准备  好搭Nano 1块 Nano扩展板 1块 OLED显示屏 1块 好搭MIDI模块 1个 数字按钮模块 2个 DS1307时钟模块 1个 DHT11温湿度传感器 1个 TDA2030A功放模块 1个 LED发光模块 1个 光线传感器 1个 180°舵机 1个 JS摇杆 1个 5W喇叭 1个 02 硬件搭建  数字按钮模块1<——>D2 数字按钮模块2<——>D3 MIDI模块 <——>D4 LED发光模块<——>D6 180°舵机 <——>D8 OLED显示屏 <——>D12，D13 1307时钟模块<——>A0，A1 DHT11温湿度模块<——>A2 光线传感器<——>A3 JS摇杆<——>A5，A6，A7 03 编写程序 使用好好搭搭的在线编程平台编程 http://haohaodada.com/Core/nano.php#  因程序较长，不方便截图，程序可直接点击下方链接查看。 04 设计制作外型 4.1 设计绘制图纸  4.2 利用激光切割机切割椴木板  05 组装调试 5.1 将主控板及元器件固定在预定位置   5.2 组装“鸟窝”  5.3 组装底板和侧板  5.4 安装顶板  LED模块和舵机先穿过鸟窝的线口 再穿过顶板的线口，连接到扩展板 5.5 安装“小鸟”  给舵机装上摇臂 将小鸟固定到摇臂上  固定舵机 5.6 安装“大树”  5.7 安装“鸟窝”  5.8 固定光线传感器和温湿度模块  ● 成品图赏●     本人编写的创客编程教育入门教材已经由清华大学出版， 朋友们可以了解一下，或许对您有帮助。 天猫、淘宝、京东、当当等线上商城均有销售 欢迎大家关注我的公众号 |
