本文介绍了如何使用掌控板和HaoDaMIDI驱动板制作基于Mind+的电子琴。通过Blynk控制音符、音色和音量，实现不同乐器音色的切换。项目需要的硬件包括安卓手机、掌控板、micro:bit掌控I/O扩展板、锂电电池、HaoDaMIDI驱动板和迷你USB音响。通过Blynk设置按钮模块、Step V模块和Vertical Slider模块来控制音符、音阶和音量。电路连接方面，掌控板P0接HaoDaMIDI驱动板，MIDI驱动板黄线接地，红线接电源，黑线接控制线，3.3v锂电池供电。程序编写部分详细介绍了初始化变量、参数设置和音乐播放的步骤。
|

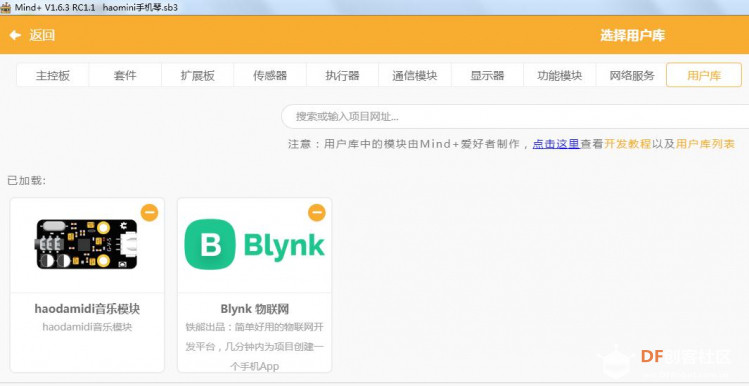

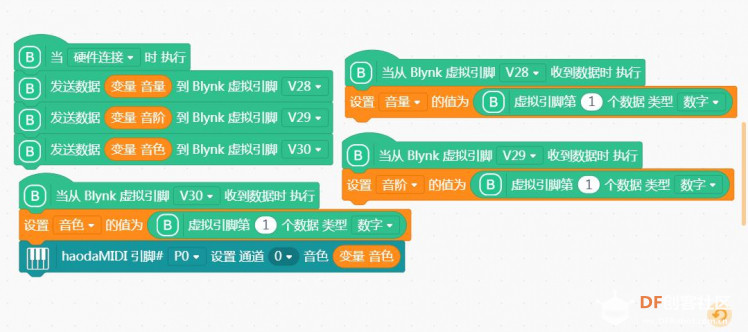

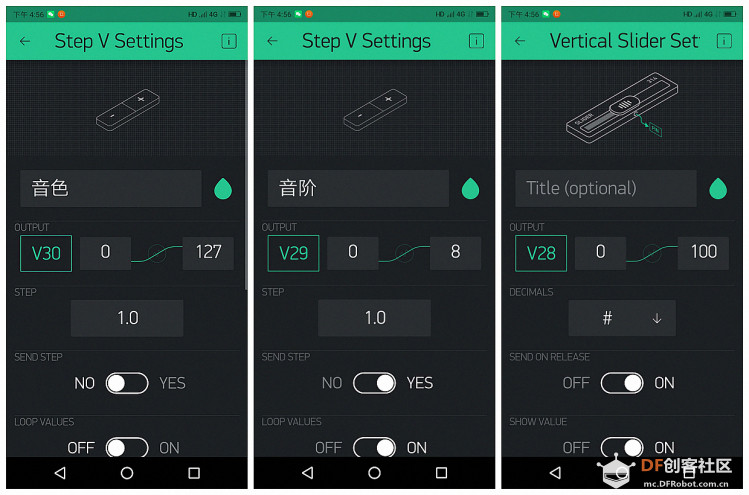

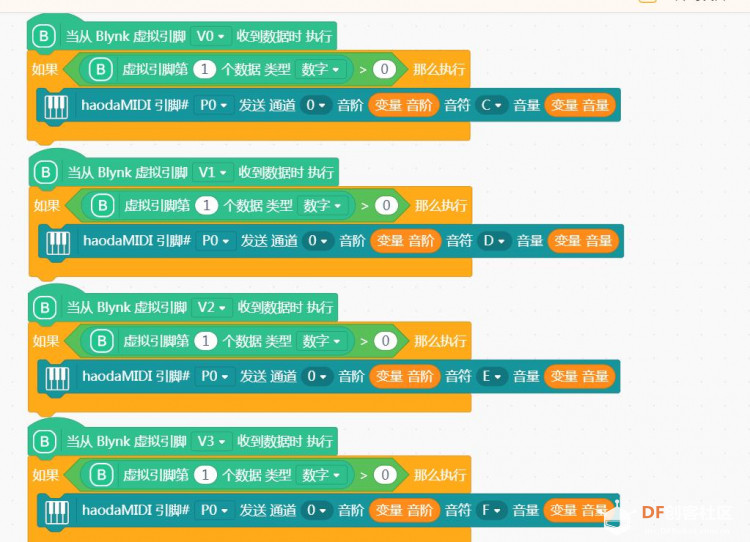

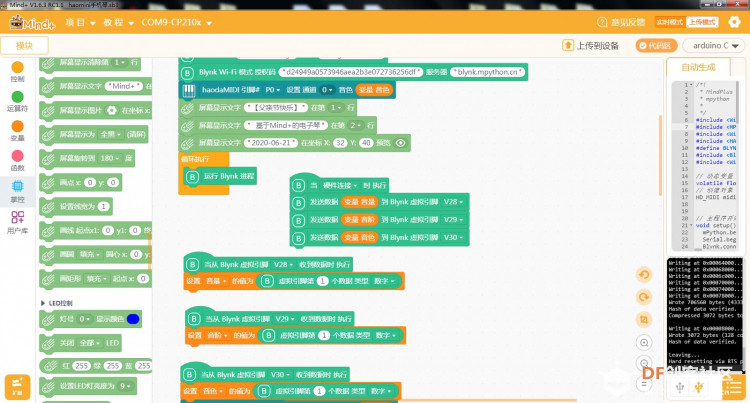

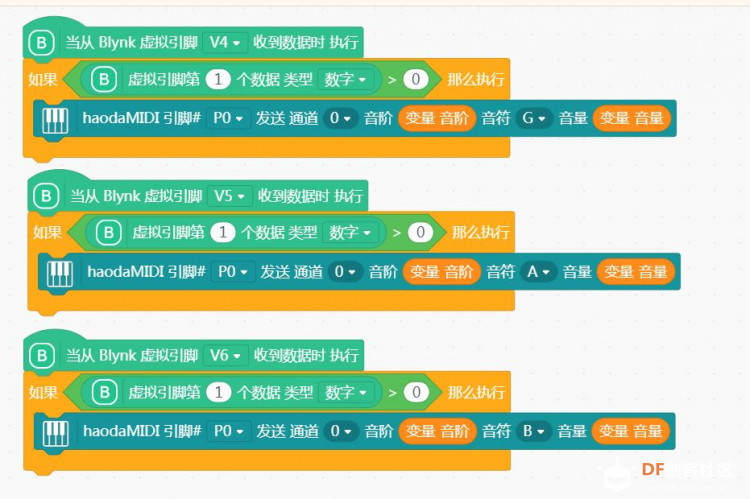

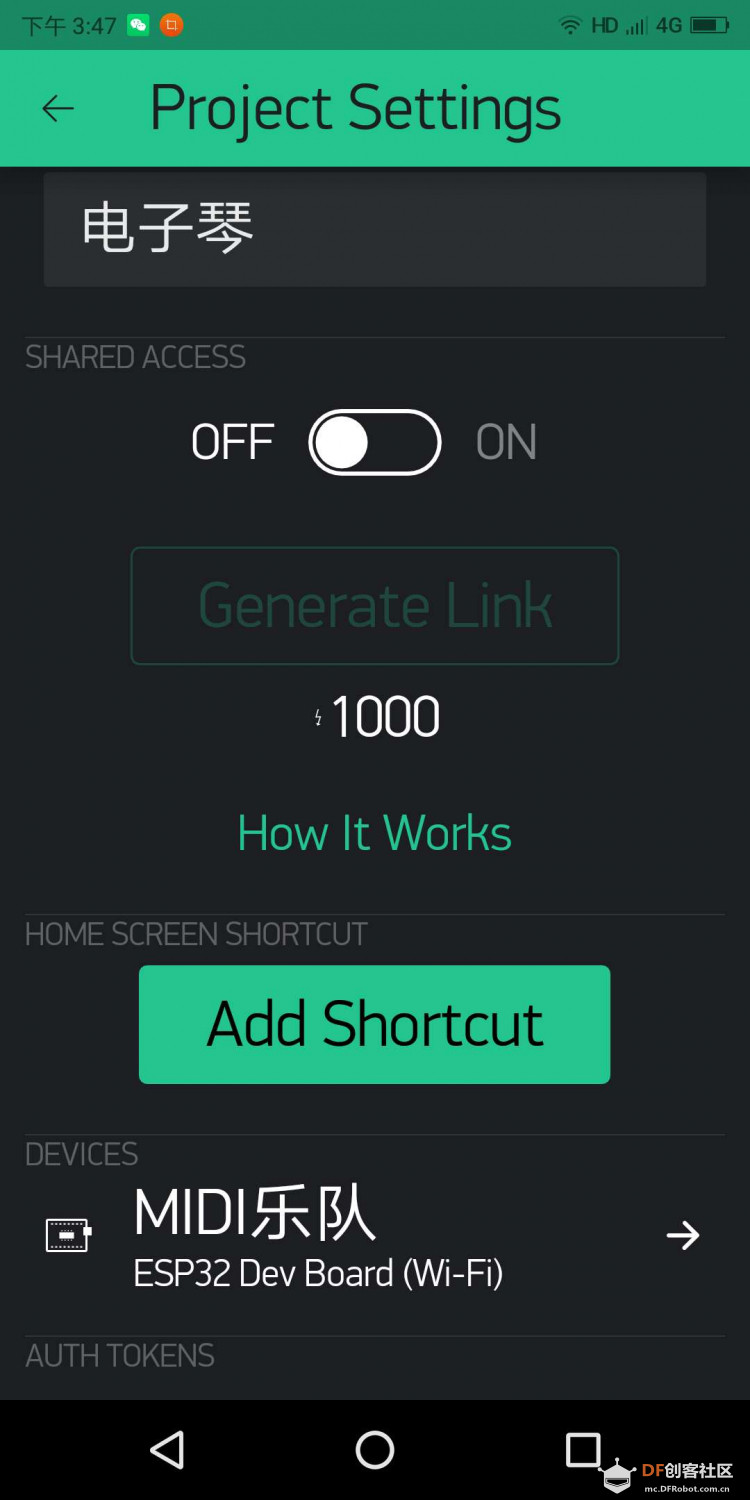

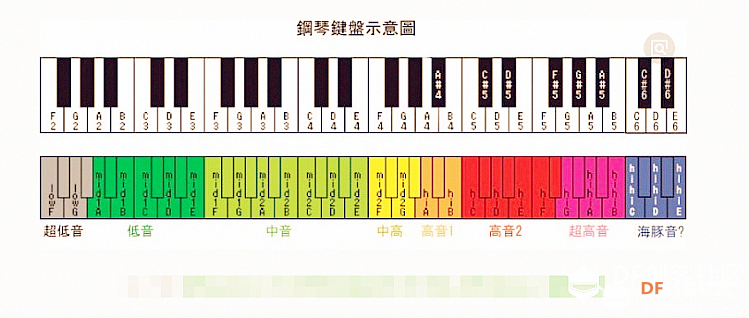

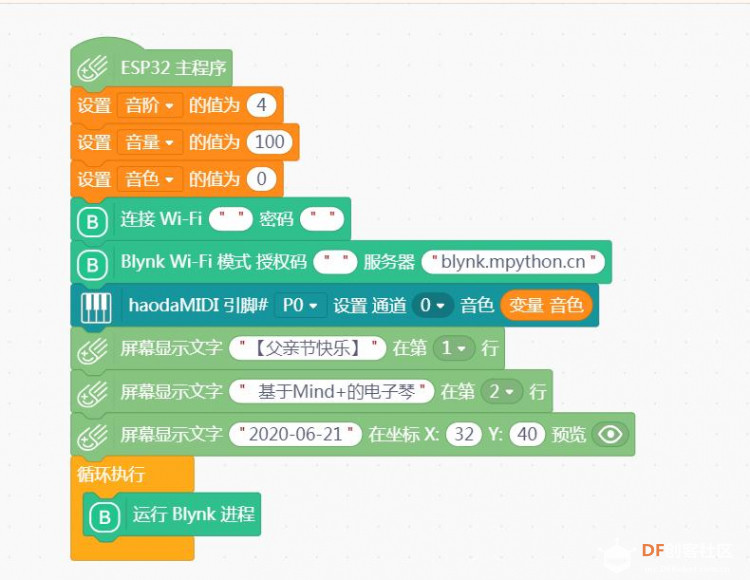

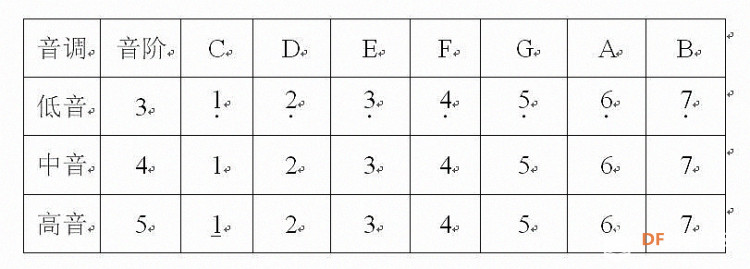

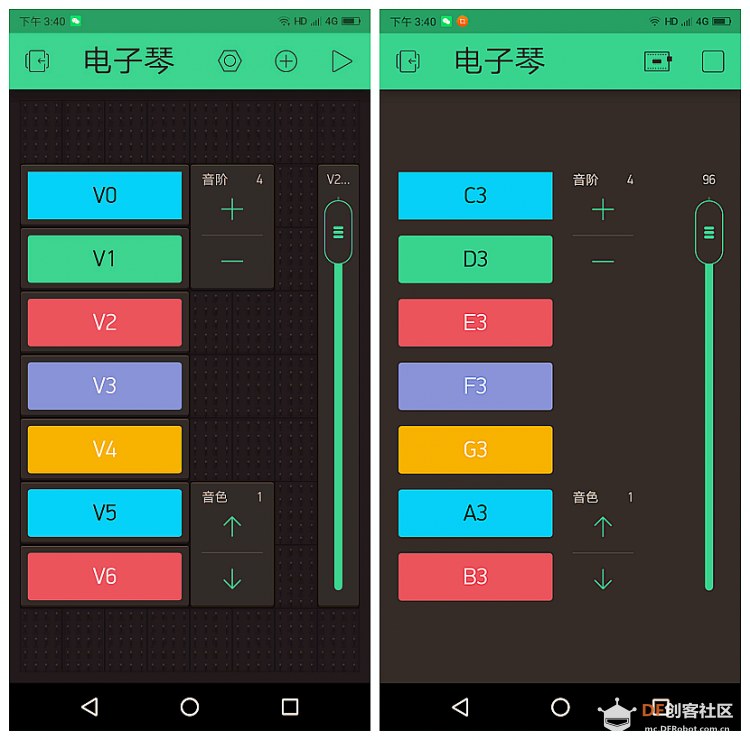

我们长大的过程，也是父亲历经衰老的过程， 的背渐渐不再直挺，双手再也不能把你举过肩！ 然而不论时间如何流逝，曾经为你遮风避雨的港湾，他始终守候在原地，等待你的归来！ 父亲节悄然来临，让我们在这个感恩父爱的节日里，为父亲弹奏一首动听曲子， 我们一起设计一个基于Mind+的电子琴，祝愿天下父亲快乐安康。  【硬件清单】 1、安卓手机 2、掌控板 3、micro:bit掌控I/O扩展板 4、锂电电池 5、HaoDaMIDI驱动板 6、迷你usb音响 【电路连接图】  【思路】 我们触摸手机电子琴上Blynk七个触摸按键时，通过物联网，当掌控板接受到Blynk引脚发出数据时，掌控板控制haodaMID模块，通过音响发出不同美妙的音符！ 【乐理知识】 1.音符：手机Blynk中Widget box中添加7个按钮模块Button,按钮V0——V6分别对应7个音符1——7； 播放音符”命令后对应的节拍表示发音持续时间，在Mind+中可以理解为1拍=1秒。 每一个音符都有一个名称（比如C或F），音阶（传递音符音调高低）和周期（音调的持续时间）。  2.音色：手机Blynk中Widget box中添加一个Step V ,调节范围是：0——127；haodaMIDI硬音源带127种乐器音色； 音阶：手机Blynk中Widget box中添加一个Step V ,调节范围是：0——8； 音阶由数字表示。0是最低阶，3代表低音阶，4代表中音阶，5代表高音阶，8是最高音阶。 例如：c4:4 c 对应 1 do ，4 对应中音， 第二个4 对应 1拍 g4:8 g 对应 6 la ，4 对应中音 ， 8 对应 2拍  3.音量：手机Blynk中Widget box中添加一个 Vertical Slider 模块，用来调节音量，调节范围设置为：0~100 【相关设置】 1.服务器地址：blynk.mpython.cn ,端口：443，邮箱账号登陆， 2.创建项目：电子琴，在右上角加号按钮分别添加Widget box中添加添加按钮模块Button模块、添加一个Step V模块、 Vertical Slider 模块  3、所有模块的虚拟引脚设置左下图所示，运行后每个按键显示的音符标号如右下图所示  4、 电路连接：掌控板P0接HaoDaMIDI驱动板，MIDI驱动板黄线接地，红线接电源，黑线接控制线，3.3v锂电池供电。 【程序编写】 1、打开Mind+软件, 通过数据线连接掌控板和计算机，用管理员模式打开Mind+1.6.3，将Mind+切换为“上传模式”下，连接设备，选择串口com9；  2、扩展模块中，添加主控板：掌控板；用户库:搜索haodaMIDI 模块、Blynk 模块； 关于 Mind+ 中 Blynk 模块的更多介绍，请跳转：Blynk扩展库正式发布！Mind+软件中也能愉快地使用Blynk物联网平台了！  3、程序编写  （1）主程序：初始化变量相关，音阶为中音，音量100，音阶：钢琴 初始化 haodaMIDI 和 Blynk 服务。 说明：0-7钢琴，8-15打击乐器；16-23风琴；24-31吉他...............  （2）电子琴相关参数设置程序，当掌控板收到Blynk发送的数据，调节音量、音阶、音色等参数  （3）电子琴播放音乐   【知识拓展】 haodaMIDI 采用入门级硬音源芯片，5颗高品质钽电容保证音质。可以接入各种控制器控制如microbit、掌控板、Arduino等。haodaMIDI硬音源带耳放，可以接耳机播放。硬音源带127种乐器音色，60余打击乐器，可以图形化编程，控制简单，完全可以制作各种电声乐器，或自动演奏乐器（相当于一支乐队）。 参数  波 特 率：31.25×( 1±0.01) Kbaud 工作电压：3.3V 接 口：XH2.54mm-3P 信 号：1-地 2-电源 3-信号 尺 寸：48x24mm MIDI 音符代码表，大家可以看一下音符（C~B）、音阶（-1~9）与对应代码（0~127）的关系。实际上程序底层就是根据音符和音阶，向 haodaMIDI 模块发送对应的代码 0~127。  |
